spectro Recherche et pointage d'étoile de référence.

[Alarcon yves]

Bonjour, quand on se lance dans l'aventure de la spectrographie, une des difficultés (enfin pour moi ), est d'étalonner son spectre pour avoir un résultat cohérent, ils existent plusieurs façons pour le faire, une des méthodes consiste à prendre également le spectre d'une étoile proche de la cible qui vas servir d'étalon pour le logiciel de traitement de spectre (Isis dans mon cas), elle doit être de type A ou B.

La première difficulté est de les trouver, la seconde est de pointer le télescope dessus .

Après plusieurs tentatives infructueuses (bide total ), j'ai pris le taureau par les cornes et j'utilise la méthode suivante, il en existe surement d'autre, elle fonctionne autant sous Windows que sous Linux, sous mac je ne sais pas.



Moyen mis en œuvre.

Pour cela j'utilise quatre logiciels

- Aladin, pour créer un catalogue d'étoile étalon.

- Un éditeur de texte, notepad sous Windows ou gedit sous Linux par exemple

- capoca, programme perso fortement inspiré d'un script du logiciel Audela, permet d'enregistrer le catalogue crée par Aladin et d'envoyer les coordonnées à carte du ciel.

- Carte du ciel, pour le pilotage du télescope.





Recherche des étoiles étalons avec Aladin

On ouvre Aladin, on charge un atlas, perso j'utilise le dss2 IR, puis on pointe notre cible. Dans notre exemple Deneb, bon c'est aussi une étoile de type A, elle pourrais être son propre étalon, mais c'est un exemple.

Quand vous avez le pointeur sur la cible, vous chargez le script "script_etoile_a_b.ajs" (avec le menu ouvrir fichier), qui ouvre le bon catalogue et met en place les filtres.

Une fois les filtres en place, vous sélectionnez toutes les étoiles, dans la fenêtre en bas d'aladin vous avez une liste qui apparais sous forme de colonne, vous faite un tri avec la magnitude, et vous sélectionnez les 4 étoiles les plus brillantes (coché la premier case de la liste), puis cliquez n'importe ou sur l'écran, pour faire disparaitre les autres étoiles de la liste.

Une fois fait, un clic droit sur la liste -> copier -> copier toutes les mesures pour un éditeur de texte., voila votre catalogue d'étoile étalon se trouve dans le presse-papier, ouvrez un éditeur, copier les lignes dans l'éditeur.

Voilà la liste des 4 étoiles de réf pour Deneb, comme elles apparaissent dans l'éditeur.

VizieR 313.31143866 +44.38726652 6.61    0.56   11.44    -1.20    4.652  4.782  5.252  5.105  5.103  B5V
VizieR 313.66632895 +46.23119128 8.31    0.57   14.05    0.86     6.751  6.655  6.474  6.489  6.442  A2V
VizieR 311.66085550 +46.53172772 7.61    0.68   -16.36   -14.43   6.374  6.298  6.081  6.068  6.039  A3V
VizieR 312.47767395 +46.66132783 3.44    0.57   4.09     3.60     6.271  6.328  6.413  6.484  6.495  B4V

Comme le séparateur de données est [ l'espace ], si vous modifiez un champ manuellement, il est interdit d'utiliser la touche [ espace ] pour séparer un nom dans un champ à la place utilisé la touche [ _ ], éviter aussi les accents, c'est plus prudent.

Exemple ref_deneb au lieu de réf deneb.

ref_deneb 313.31143866 +44.38726652 6.61    0.56   11.44    -1.20    4.652  4.782  5.252  5.105  5.103  B5V
ref_deneb 313.66632895 +46.23119128 8.31    0.57   14.05    0.86     6.751  6.655  6.474  6.489  6.442  A2V
ref_deneb 311.66085550 +46.53172772 7.61    0.68   -16.36   -14.43   6.374  6.298  6.081  6.068  6.039  A3V
ref_deneb 312.47767395 +46.66132783 3.44    0.57   4.09     3.60     6.271  6.328  6.413  6.484  6.495  B4V

Dans c'est lignes se qui nous intéresse, c'est les champs suivants, le 1 pour le nom, les 2 & 3 pour les coordonnées, le 9 pour la magnitude et le 13 pour le type spectral.

Une fois que la liste est à votre convenance, faite un [ contrôle A ] suivit d'un [ contrôle C ] pour copier le tout dans le presse papier.



Création et enregistrement du catalogue.

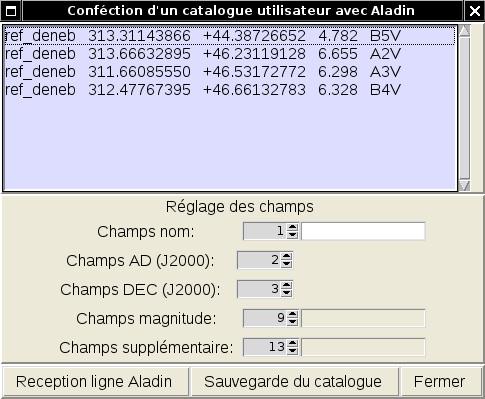

Dans le logiciel capoca, choisir le menu "Outil->Confection d'un catalogue avec Aladin", dans la nouvelle fenêtre, réglez les numéro de champs, dans notre cas (1,2,3,9 & 13), veuillez à bien avoir les données dans le presse-papier, car c'est là que capoca vas les rechercher. Une fois les numéro de champs en place, cliquez sur le bouton [ Réception ligne Aladin ], à se stade vous devez avoir dans capoca le résultat suivant.





Vous pouvez sauvegarder le catalogue au format "cat" avec le bouton qui vas bien, et fermer cette fenêtre.



Utilisation du catalogue dans capoca et envoi des coordonnées à carte du ciel.

Dans la fenêtre principale de Capoca, choisissez "liste utilisateur", appuyez sur le bouton "validez" et chargez un catalogue, une nouvelle fenêtre s'ouvre avec la liste.

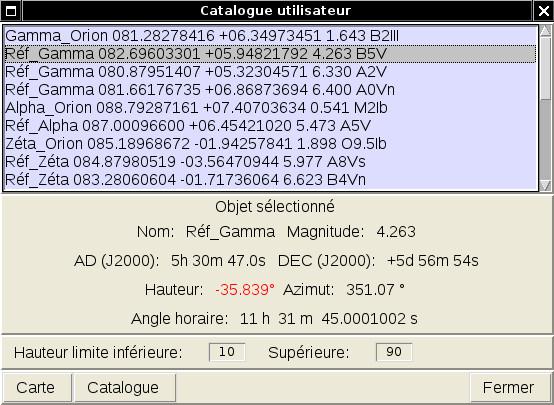

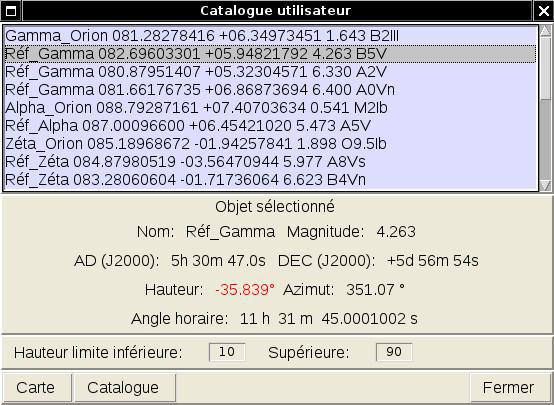

Ici en exemple un catalogue avec des étoiles de la constellation d'Orion.



Avant de continuer avec capoca, il faut avoir carte du ciel d’opérationnel, après dans capoca choisir dans la liste l'étoile qui vous intéresse, et appuyez sur le bouton "Carte", à se moment là, carte du ciel vas pointer cette étoile, libre à vous dans carte du ciel de faire déplacer le télescope vers elle (fonction goto). Bon avec -35° sous l'horizon c'est pas gagné pour faire son spectre .





Remarque sur les logiciels.

Capoca (voir annexe) est une réécriture d'un script faisant partie du logiciel Audela, une version existe pour l'intégrer à Audela, dans se cas on peut aussi utilisez Audela pour le pilotage du télescope.

Capoca communique grâce au serveur de carte du ciel, donc le serveur doit être actif (voir le menu configuration de cdc), il faut également que carte du ciel utilise les coordonnées en J2000, pour ne pas avoir une différence entre les coordonnées envoyées par capoca et l'affichage dans cdc.

On peut se passer de l'éditeur, pour le transfert des données entre Aladin et capoca, mais c'est plus sur de faire une étape intermédiaire avec l'éditeur .

Capoca reconnait également les coordonnées sous la forme sexagésimale, certain catalogue d'Aladin la donne sous cette forme.

Dans Aladin, on n'est pas limité au seul travail de recherche de type spectrale, on peut très bien choisir d'autres catalogues, d'autres filtres, et se faire un catalogue perso, sur des quasars, sur un certain type de galaxie ou un catalogue de nébuleuse planétaire par exemple, capoca étant assez souple pour s'adapter à d'autre catalogue fait par Aladin.





Annexe: Script et logiciel.

Script pour Aladin à copier sur votre disque dur sous le nom "script_etoile_a_b.ajs" à l'aide d'un éditeur de texte. il est commenté pour comprendre sa structure interne.

#AJS
# Script Aladin qui lance un catalogue et un filtre
# sert à filtrer les étoiles de type A & B
# pour servir de référence pour Isis
# on enlève les anciens appel de la fonction
rm Filtre_AV_&_BV
rm Filtre_A_&_B
rm Cat_I/280B
# on met en place le recticule, on zoom, on verouille la pos
reticle on
sync
zoom 200'
sync
lock
# on charge un catalogue temporaire
# pour mettre en place le radius (la largeur de recherche)
truc = get VizieR(J/ApJ/612/511) M1 200'
rm truc
# on devérouille
unlock
# on met la fenetre en place et on appel le bon catalogue
reticle on
zoom 200'
Cat_I/280B = get VizieR(I/280B)
# creation du premier filtre
filter Filtre_AV_&_BV {
 # Fonctionne avec le catalogue I/280B
 # Affiche les étoiles de type AV et BV
 #$[src.SpType*] = "A*" { draw square red }
 #$[src.SpType*] = "B*" { draw square rgb(127,50,255) }
 ${SpType*} = "A?V*" { draw square red }
 ${SpType*} = "B?V*" { draw square rgb(127,50,255) }
}
#
# creation du deuxiemme filtre
filter Filtre_A_&_B {
 # Fonctionne avec le catalogue I/280B
 # Affiche les étoiles de type A et B (sans distinction de type secondaire)
 #$[src.SpType*] = "A*" { draw square red }
 #$[src.SpType*] = "B*" { draw square rgb(127,50,255) }
 ${SpType*} = "A*" { draw circle(100) red }
 ${SpType*} = "B*" { draw circle(100) rgb(127,50,255) }
}
# on met un zoom en rapport à la taille du catalogue
zoom 1600'
# fin du script

Le logiciel capoca, capoca.zip ne peut fonctionner que si tcl/tk et installé sur votre ordi, fonctionne aussi bien sous linux et window, voir ici pour le télécharger, choisissez bien la bonne version en fonction de votre OS.

Attention, capoca est loin d'être fini, notamment la première fenêtre ou seule la fonction "Liste utilisateur" est opérationnelle, l'aide n'est pas encore incluse dans le logiciel, certaine fonction de tri ou de suppression de ligne, ne sont pas encore au point. Ne pas tenir compte du calcul de la visibilité de l'objet par capoca, la routine est en cours de programmation. Je mettrais à jour l'archive capoca.zip à chaque amélioration notable.

Dans l'archive de capoca, plusieurs catalogues sont fournit, certains sont des catalogues de test et peuvent contenir des erreurs.



Une archive optionnelle script_aladin.zip concernant Aladin, dans cette archive plusieurs scripts, filtres, champ instrumental, catalogue sont à disposition, n’hésitè pas à utiliser un éditeur pour comprendre leur fonctionnement et les modifier à votre convenance.



Conclusion provisoire.

Le trio, aladin, capoca, cdc, peut être utilisé pour d'autre domaine que la spectro, car il ne s'agit que de faire une liste contenant le nom d'un objet avec ces coordonnées astronomique, ça peut servir pour la photométrie ou même pour la photo astro classique. Bien sur si vous n'utilisez pas carte du ciel pour piloter votre télescope, là ça devient de suite moins intéressant.

Voila c'est fini pour aujourd’hui, pour les remarques et suggestions je suis à votre écoute.



Ps: N'hésitez pas à me décrire votre méthode pour rechercher et pointer les étoiles de réf .



Yves.

[apricot]

Très intéressant Yves. C'est vrai que c'est toute une problématique le choix de l'étoile de référence.

Si tu ne connaissais pas, Francois Tessier propose sur son site un "Reference Star Finder : un tableur qui permet de chercher les étoiles de références A et B à proximité de l'étoile étudiée.". Fort pratique

http://www.astronomie-amateur.fr/ProjetsSpectro0.html



Jean-Phi

[Alarcon yves]

Bonjour Jean-Phi, hein quoi ! , sur les centaines de sites sur la spectro que j'ai parcouru de long et en large, celui-là m'avais échappé, et hop dans les favoris merci



Maintenant reste plus qu'a prendre le temps pour étudier tous ça, mais ça vas me donner une base de comparaison entre le fichier exel et ma méthode, histoire de savoir si je ne suis pas complètement à l'ouest ..



Yves.
