aladin et le champ du montage optique en arc-pix...

[patvalot]

Bonjour,



j'ai une difficulté pour bien remplir les infos dans une boite à dialogue du logiciel ALADIN

J'ai bien fait le petit calcul de l'échantillonnage avec E=(206) (PxF) ce qui me donne le champ du couple lulu+ccd soit les valeurs 5254" x 3925" arco sec.-pixel...

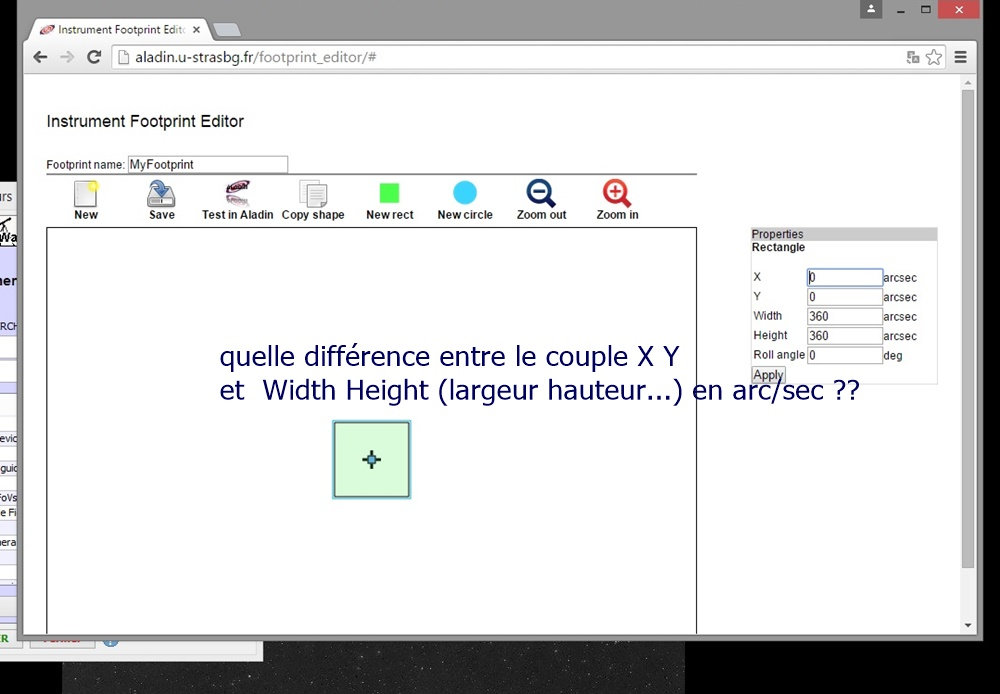

X,Y , mais largeur hauteur c'est pareil ???



si une bonne âme qui passe, puisse me donner qqs petites infos, conseils , je suis preneur





[gerard33]

Salut

apparemment d'après le convertisseur que voici que voilà

https://www.unitjuggler.com/convertir-angle-de-deg-en-arcsec.html?val=1.003

le champ de mon Atik383 sur 200/1000 donne 1.003°*0.77° ce qui donne 3610"*2772"

j'applique, je sauvegarde et je charge avec l'onglet Fov

ça correspond bien



je relis ta question: je laisse X et Y à 0

de toutes façons on peut bouger le champs à volonté

[patvalot]

Merci Gerard, cela ( les petits calculs)j'ai compris... Mais foot print c'est la brasse coulée charger ma config dans des dossier qui partent dans tout les coins du disque dur , ça ne marche pas ....... c'est une usine a gaz ! je craque bref j'y pige rien



En tous les cas merci à toi de m'avoir aider

[gerard33]

sinon, tu le mets dans "mes documents" avec un nom significatif nomdelaconfig.vot

c'est effectivement dommage qu'il ne le charge pas automatiquement

il y a sans doute une astuce...

[patvalot]

eh ben... d'accord pour cela, mais ce soir je shoot la grande dentelle, alors demain je reprends calmement , encore merci pour tes bon conseils ...

[Alarcon yves]

Bonjour, je n'utilise pas le calculateur en ligne, je modifie directement un fichier avec un éditeur, que je sauvegarde avec un nouveau nom.

L'astuce pour qu'il se charge au démarrage c'est de le mettre dans un script qui est appelé au démarrage d'Aladin, il ne s'affiche pas directement à l'écran, mais il est visible directement dans la boite de dialogue des champs instrumentaux.



Le script de démarrage est appelé directement avec aladin, commande: " aladin.exe script_lancement.ajs". doit étre mis dans le dossier d'aladin. Noté bien que toute ligne commençant par le caractère [ # ], est un commentaire, pratique pour faire des essais avec plusieurs options.

Le dossier "champ_instrument" doit être mis dans le dossier d'Aladin. et vos fichier de champs instrumentaux doit être mis dans se nouveaux dossier.



Le script de démarrage

#AJS
# scripte de lancement pour aladin
# on charge dans la liste les différents champs instrumentaux perso
load champ_instrument/zoom_11_16mm_1000d.vot
load champ_instrument/FS60_1000d.vot
load champ_instrument/FSQ106_1000d.vot
load champ_instrument/T406_1000d.vot
load champ_instrument/T254_1000d.vot
load champ_instrument/lunette_80_400_cam_guidage.vot
load champ_instrument/lunette_80_400_synguider.vot
#load champ_instrument/Mewlon210_hisis22.vot
#load champ_instrument/f600_toucam.vot
#
# lancement d'un altlas en ligne
# on lance l'atlas optique + infrarouge
get hips("DSS2 Red")
#on lance l'atlas optique dss2
#get hips("DSS colored")
# on lance l'atlas optique Mellinger
#get hips("Mellinger colored")
#
# on active la grille
grid on
# Fin du script

Un script de champs instrumental à modifier pour votre matos

<?xml version="1.0" encoding="UTF-8"?>
<!-- fichier vot pour parametrer un calque de champs pour Aladin -->
<!-- Lunette FSQ106 (f=530) avec un EOS 1000D -->
<!-- taille du capteur 22,2 x 14,8 mm  -->

<VOTABLE xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" version="1.1" xmlns="http://www.ivoa.net/xml/VOTable/v1.1" xsi:schemaLocation="http://www.ivoa.net/xml/VOTable/v1.1 http://www.ivoa.net/xml/VOTable/v1.1">

   <!-- *** Champs ID="" à modifier pour le nom du calque *** -->
   <RESOURCE ID="f530 - 1000D" utype="dal:footprint.geom">
   <!-- ******************************************** -->

       <!-- *** Champs value="" à modifier pour le nom du telescope *** -->
       <PARAM datatype="char" arraysize="*" ID="TelescopeName" value="FSQ 106" />
       <!-- ******************************************** -->

       <!-- *** Champs value="" à modifier pour le nom de l'appareil de prise de vue *** -->
   <PARAM datatype="char" arraysize="*" ID="InstrumentName" value="EOS 1000D" />
       <!-- ******************************************** -->

       <!-- *** Champs value="" à modifier pour la description *** -->
   <PARAM datatype="char" arraysize="*" ID="InstrumentDescription" value="Apn sur une lunette de 530 mm de focale" />
               <!-- ******************************************** -->

       <!-- *** Champs value="" à modifier pour le nom de l'auteur *** -->
   <PARAM datatype="char" arraysize="*" ID="Origin" value="AstroAspach" />
       <!-- ******************************************** -->

   <PARAM datatype="char" arraysize="*" utype="stc:AstroCoordSystem.CoordFrame.CARTESIAN" name="reference frame" value="*"/>
   <PARAM name="projection" utype="stc:AstroCoordSystem.CoordFrame.Cart2DRefFrame.projection" datatype="char" arraysize="*" value="TAN"/>
   <RESOURCE ID="shape_0" name="shape_0">
   <TABLE utype="dal:footprint.geom.segment">
   <PARAM datatype="char" name="Shape" arraysize="*" value="Polygon" utype="dal:footprint.geom.segment.shape" />
   <FIELD unit="arcsec" datatype="double" name="xPtPosition" utype="stc:AstroCoordArea.Polygon.Vertex.Position.C1" />
   <FIELD unit="arcsec" datatype="double" name="yPtPosition" utype="stc:AstroCoordArea.Polygon.Vertex.Position.C2" />
   <DATA>
     <TABLEDATA>

               <!-- *** les 4 Lignes à modifier pour la taille du champs *** -->
               <!-- <TR><TD> x </TD><TD> y </TD></TR> -->
               <!-- un 350d ou un 1000d => largeur = 22,2 - hauteur = 14,8 -->
               <!-- x = (206000 * largeur du capteur / focale) / 2 -->
               <!-- y = (206000 * hauteur du capteur / focale) / 2 -->
               <TR><TD>-4314.34</TD><TD>+2876.226</TD></TR>
               <TR><TD>+4314.34</TD><TD>+2876.226</TD></TR>
               <TR><TD>+4314.34</TD><TD>-2876.226</TD></TR>
               <TR><TD>-4314.34</TD><TD>-2876.226</TD></TR>
               <!-- Attention au signe avant le chiffre -->
               <!-- ******************************************** -->

       </TABLEDATA>
       </DATA>
     </TABLE>
   </RESOURCE>
 </RESOURCE>
</VOTABLE>

<!-- Fin du fichier vot -->

L'avantage c'est de renseigner plus de case, que le logiciel en ligne ne le permet.



Ah oui, pour modifier les fichiers, il faut utiliser un éditeur de texte comme notepad, surtout pas un traitement de texte,



Yves.

Modifié 13 août 2015 par Alarcon yves

[gerard33]

Un script de champs instrumental à modifier pour votre matos

Salut Yves

ton script fonctionne au niveau du champ mais provoque une erreur lors du démarrage d'Aladin

il cherche l'objet "#AJS" qui bien sûr n'existe pas

bon, c'est une erreur gérée par une boite de dialogue, donc ça va
