Problème MAP avec LET 28mm

[Mens]

Bonsoir !



J'ai un SW150/750, livré avec oculaire LET 28mm. Je n'arrive pas du tout à faire la mise au point.



L'oculaire est censé se visser/dévisser pour allonger le relief d'oeil, mais j'ai essayé toutes les positions possibles et je n'obtiens pas une image nette.



J'observe un observatoire () situé sur une colline à quelques centaines de mètres, voire plus d'1km. J'ai essayé tous les réglages de la mise au point du minimum au maximum, c'est toujours flou. En tirant la mise au point à fond (en faisant ressortir le plus possible), l'image s'affine un petit peu, mais j'ai l'impression d'être encore loin de la netteté.



Qu'est ce qui cloche ?

[starac]

Bonsoir,





Si je comprends bien, c'est en position totalement sortie de ton porte-oculaire que tu sens que la mise au point est la plus proche, c'est ça?



Excuse-moi de poser la question, mais tu as bien tourné les molettes de mise au point qui font sortir ou rentrer tout le porte-oculaire (aïe, pas taper siouplaît )...

Il faut en outre desserrer la petite vis de blocage sous le porte-oculaire, sinon, ce dernier reste immobile.



Dans ce cas, il y a peut être un petit espoir: n'enfonce par l'oculaire entièrement dans le porte-oculaire mais qu'en partie et regarde si cela peut arranger ton problème.

A défaut, je ne vois qu'une bague rallonge (mais pas trop longue non plus sinon ton oculaire est trop loin du plan focal).



PS: pour illustrer





Tu tournes les molettes argentées après avoir desserré la petite vis de blocage argentée sous le porte-oculaire: l'oculaire doit se déplacer en dehors. (sur la photo, il est entièrement en dedans).



Quant au vissage/dévissage de la bonnette ou du haut de l'oculaire pour "allonger le relief d'oeil", cela n'a rien à voir avec la mise au point .

Modifié 19 août 2015 par starac

[syncopatte]

De toute façon, essaye sur la lune: avec quelques centaines de mètres, il faut en effet beaucoup sortir la mise au point (et peut-être que tu as mal jugé la distance d'un kilomètre).



Si cela reste flou, comme a dit Starac: n'enfonce pas totalement l'oculaire.

Si c'est bien cette piste, il te manque une bague rallonge.



Patte.

[Mens]

Alleluiah !



J'ai réussi à obtenir une image nette avec cet oculaire en ne l'enfoncant pas totalement..



C'est quand même étonnant, pour y parvenir je dois non seulement sortir le porte oculaire à fond, mais aussi maintenir l'oculaire en "équilibre" avec les vis parce ce qu'il est lui meme sorti à fond (honnêtement pour obtenir une bonne image il atteint à peine les vis, pas top pour la stabilité)



En tout cas j'ai vu mes premières étoiles avec ce télescope Merci pour vos réponses

[syncopatte]

Donc il te faut une rallonge.



A vue de pif un 35mm de longueur devrait suffire.

A toi de mesurer!

Un tube rallonge ressemble à ceci:

http://www.teleskop-express.de/shop/product_info.php/info/p162_TS-2--Verlaengerungshuelse---35mm-Laenge.html



Patte.

[starac]

Bravo ... mais une toute petite bague rallonge compatible serait peut-être plus confortable pour la suite (sauf à descendre le miroir primaire s'il y a encore de la marge pour "rentrer" un peu le plan focal, en jouant sur les vis de collimation - quelques millimètres pourraient suffire, quitte à devoir vérifier et très probablement refaire la collimation, mais ce sera un moindre mal).



PS: grillé par Patte: d'ailleurs, sur ma photo ci-avant, je me demande s'il n'y a pas déjà une telle baque rallonge: ça y ressemble fort, tout comme l'oculaire .

[syncopatte]

En principe elle devrait être livrée (du moins chez Optique Unterlinden)

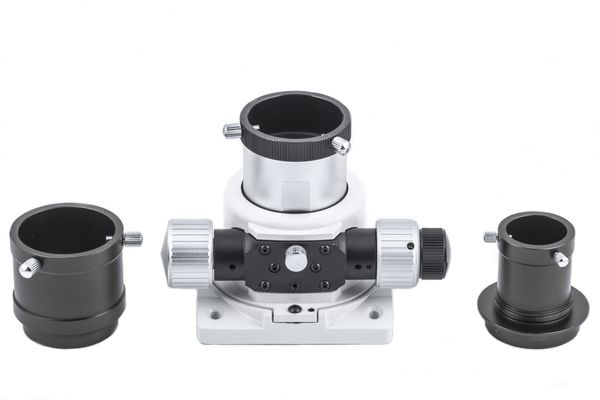

C'est le truc à gauche sur la photo:





Patte.

[starac]

Ah tiens !? Si le 150/750 de Mens dispose d'un porte-oculaire avec démultiplication ... avant, Skywatcher n'a délivré qu'avec le porte-oculaire simple (comme sur la photo ci-avant et il n'y avait que l'adaptateur pour les oculaires en 50.8mm de coulant, à mon meilleur souvenir ...).

Mais Mens devrait avoir la version délivrée avec le LET 28, donc avec microfuseur ...

[Mens]

*se tape la tête* aaaaaaaaah c'est ca !!



Merci Patte je ne savais pas à quoi servait cette pièce à gauche sur la photo ! Je n'aurais jamais compris si tu ne me l'avais pas dit



Starac ce qu'on appelle le microfocuseur, c'est la petite molette qui permet de tourner avec un rapport de 10:1 c'est ca ?



edit : effectivement je l'ai mis et ca marche mieux !!

Modifié 19 août 2015 par Mens

[starac]

oui, c'est bien le microfuseur.

Bonnes observations (et ne touche surtout plus au miroir primaire ).
