projet chaise astro : comment alléger ?

[Poussin38]

Salut à tous !



depuis que j'ai changé de tuyau, mon siège de camping pliable ne me sert plus à grand chose, surtout depuis que le dossier s'est déchiré après avoir essayé de m'asseoir dessus (plus haut) pour observer dans le 400.



Bref, je cherche à faire assez haut (idéalement 1,1m max d'assise) et mes cogitations m'ont amené au projet en pièce jointe.



Mais vu le bois choisi (beau bois de Guyane, pas cher en local ) et les cotes retenues (à la louche), ça donne un poids total autour des 9kg.



Je cherche donc à réduire les dimensions mais je ne sais pas sur quelles parties jouer ni jusqu'où aller, si vous avez des idées, merci d'avance...!

chaise astro.zip

[PierreDesvaux]

Si tu veux du très solide, il faut du lourd. Mais si tu veux faire léger, il faut réduire les sections. Moins solide, mais c'est un compromis.



Le montant arrière en bois serpent, pourquoi 20 cm de large ? en 4 ou 5 cm, mise sur chant (vertical), ce serait bien assez.



Pareil pour les 2 montants avant, 7, c'est trop, 4 ou 5 cm suffiraient, je pense.



Ou alors, faire les 3 montants avec du profilé alu (du 20x20 suffiraient).



Par contre, il vaudrait mieux trianguler la liaison entre la barre horizontale en bas et les montants verticaux (sinon, cela va s'écraser sur le coté au moindre mouvement).





Mais attention, si tu veux une chaise où les pieds ne touchent plus le sol, dans ce cas, il faudra quelque chose de bien plus solide.





(EDIT): bien sur, cela suppose que le bois que tu utilises ne ressemble pas du sapin de nos contrées...

Modifié 20 août 2015 par PierreDesvaux

[pascalp]

erreur

Modifié 20 août 2015 par pascalp

[Poussin38]

Merci Pierre,



le satiné rubané est de densité 1 donc lourd, rien à voir avec le sapin (et ça se sent au rabot manuel ).



Je vais donc diminuer de 2 cm les montants verticaux à 5 cm de profondeur (x3.5 de largeur) et bien penser à la triangulation pour la partie avant.

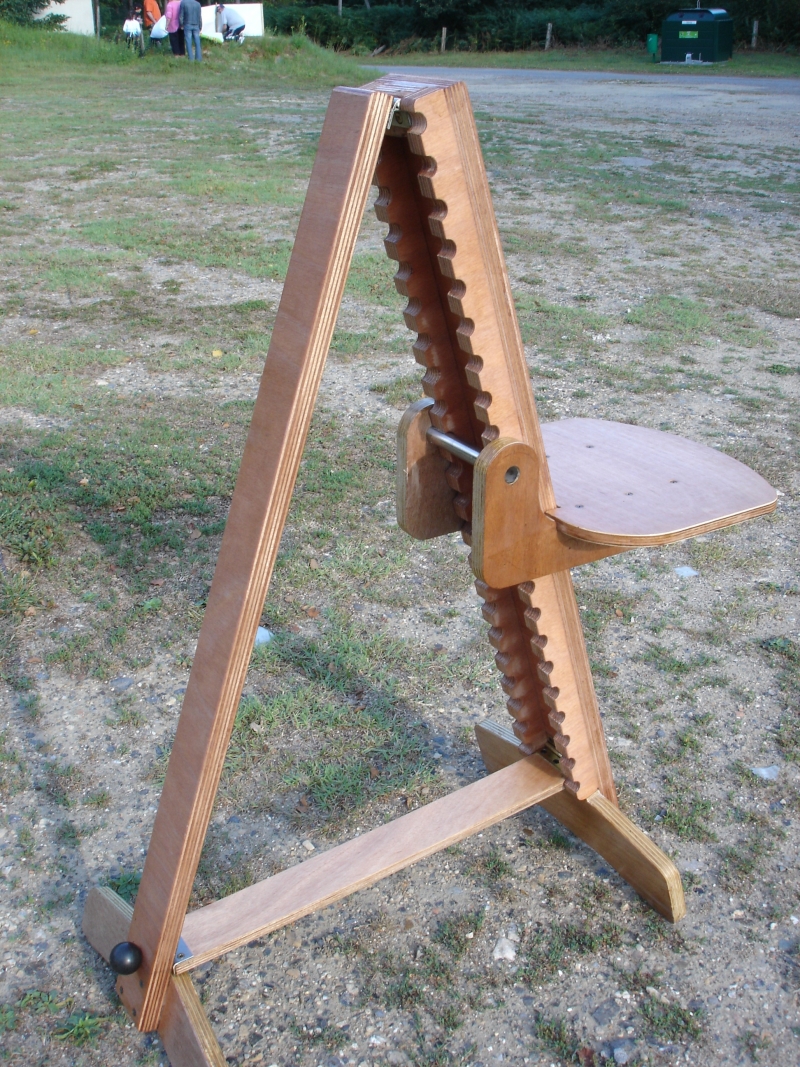

Pour les montants arrière (pièces en L support du plateau d'assise) je me suis inspiré du net : http://nsm03.casimages.com/img/2010/06/17//100617053340804906245769.jpg notamment, où il me semble que l'angle du L est assez large quand même, tu suggères de ne faire qu'un I au final, tout droit sans retour vertical (ou j'ai mal compris) ?



EDIT : ah oui il y a une version comme ça : http://www.webastro.net/upload/images/21066-1397065692.jpg c'est ce que tu suggérais (mais ça doit tendre vers les 10 de large quand même non)?

Modifié 22 août 2015 par Poussin38

[syncopatte]

projet chaise astro : comment alléger ?

...depuis que le dossier s'est déchiré après avoir essayé de m'asseoir dessus

Si tu veux du très solide, il faut du lourd. Mais si tu veux faire léger, il faut...

Suivre un régime?





Patte.

[Poussin38]

c'est ce que me dit ma femme, en cours aussi (j'espère perdre plus que mon projet de chaise )! Modifié 22 août 2015 par Poussin38

[PierreDesvaux]

Pour le montant arrière (pas le plateau d'assise), tu peux prendre la même section que pour les montants avant. Pas la peine de faire un truc large, comme on en voit trop souvent, inutilement lourd.

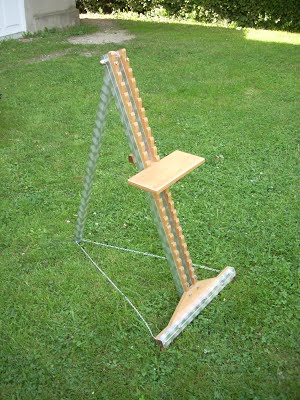

Ici, c'est en profilé alu, mais avec du bon bois des iles, cela doit le faire aussi:



[VIRGO 26]

Pour ceux, qui comme moi, ne peuvent ou ne veulent pas bricoler :

les chaises d'astronomie, comme beaucoup d’accessoires, dés que c'est estampillé astro , ça vaut la podu q ! Les mêmes estampillées: à repassage sont proposées 4 à 5 fois moins chères !, un site parmi tant d'autres : http://www.ubaldi.com.

Bonne journée!

[astrojp]

Pour ceux, qui comme moi, ne peuvent ou ne veulent pas bricoler :

les chaises d'astronomie, comme beaucoup d’accessoires, dés que c'est estampillé astro , ça vaut la podu q ! Les mêmes estampillées: à repassage sont proposées 4 à 5 fois moins chères !, un site parmi tant d'autres : http://www.ubaldi.com.

Bonne journée!



Bonjour



Je suis aussi à la recherche d'une solution. Effectivement, la chaise à repasser semble être une bonne alternative vu le prix et le poids, par contre, le réglage en hauteur ne semble pas rapide, du moins sur ce modèle.

Je retiens cependant cette proposition, merci à Virgo !!

AstroJP

[VIRGO 26]

J'ai simplement "illustré" mon topic, mais si tu "tapes" chaises à repassage dans le moteur de recherche tu trouveras de nombreux commerces avec de nombreux autres modèles, + chères, - chères,+ lourds, - lourds....

[syncopatte]

Avec les 4 pattes de ces chaises, faut quand-même un terrain pas trop accidenté.



Si - contrairement à l'énoncé initial - vous n'avez pas de contraintes en volume et poids, je vous conseille d'aller voir du côté des tabourets pour batteur, ou ceux de bars etc...du moment qu'il y ait trois pattes (à la rigueur, on scie et ressoude) et surtout un réglage en hauteur des plus faciles.



Perso, je n'utilise pas d'appui de dos pour observer.



Patte.

[VIRGO 26]

Salut Patte...à 2 pattes !

si pas trop accidenté...les 4 pattes des "astros" à 95€ et 189€ ( pour celle en bois !), sont pas plus stables que celle de la madame à 25€95 d'Amazon ; c'est simplement le truc que je voulais indiqué !

[syncopatte]

En plus a l'air d'être heureuse la madame!



Le seul hic avec ces chaises, c'est que changer souvent de hauteur d'assise rend malheureux...



Patte.

[VIRGO 26]

Patte tu parlais de tabouret de bars, comme celui-là ? Je changerai bien l'assise...sans être malheureux !

[Poussin38]

Pour le montant arrière (pas le plateau d'assise), tu peux prendre la même section que pour les montants avant. Pas la peine de faire un truc large, comme on en voit trop souvent, inutilement lourd.



Ici, c'est en profilé alu, mais avec du bon bois des îles.



Pour le montant arrière j'avais bien prévu du profilé sinon ça explose en poids.



En passant les lattes verticales à 5 plutôt que 7 ça me fait gagner 1kg tout de même.



Côté assise deux bêtes planches droites devraient suffire plutôt que les L manifestement trop larges, je vais encore gagner 1 kg ça devrait le faire , merci !

[Poussin38]

Pour ceux, qui comme moi, ne peuvent ou ne veulent pas bricoler :

les chaises d'astronomie, comme beaucoup d’accessoires, dés que c'est estampillé astro , ça vaut la podu q ! Les mêmes estampillées: à repassage sont proposées 4 à 5 fois moins chères !, un site parmi tant d'autres : http://www.ubaldi.com.

Bonne journée!

Merci de ton passage.



Le sujet lancé ici concerne effectivement les solutions bois bricolées : les chaises non dédiées astro sont trop petites pour mon usage (400 f/d 4) et je souhaite recycler des chutes de bois à ma disposition.

[VIRGO 26]

Pour ton 400 Dobson?, à 45° d'élévation, le PO est à quelle hauteur ?

[Poussin38]

Au zénith il trône à 1.70 (je suis sur la pointe des pieds), je cherche donc une assise de 1m pour être confort jusqu'à 80° environ et n'ai pas trouvé de chaises de repassage dépassant les 90.

[starac]

Bonjour,

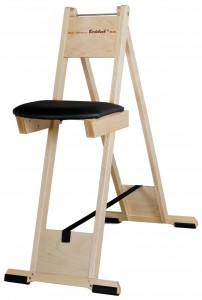

Il y a peut-être un modèle de chaise qui pourrait te convenir: la Nix de Berlebach: elle monte à la hauteur souhaitée. Faut simplement prévoir un écartement des pieds un peu plus généreux car cela a tendance à basculer vers l'avant si on se penche trop. Sur le modèle modifié, ils ont peut-être révisé cela, je ne sais pas:



https://www.berlebach.de/?bereich=details&id=99



Il y a aussi un marche-pieds:

https://www.berlebach.de/?bereich=details&id=371

C'est très léger.

Je modifierais en virant la lanière et en la remplaçant par des tiges rigides (edit: articulées) avec crampons et oeilletons sur les montants pour une meilleure fixité.



source: http://www.berlebach.de



Autre idée de réalisation:

https://www.berlebach.de/?bereich=details&id=344

Modifié 24 août 2015 par starac

[PierreDesvaux]

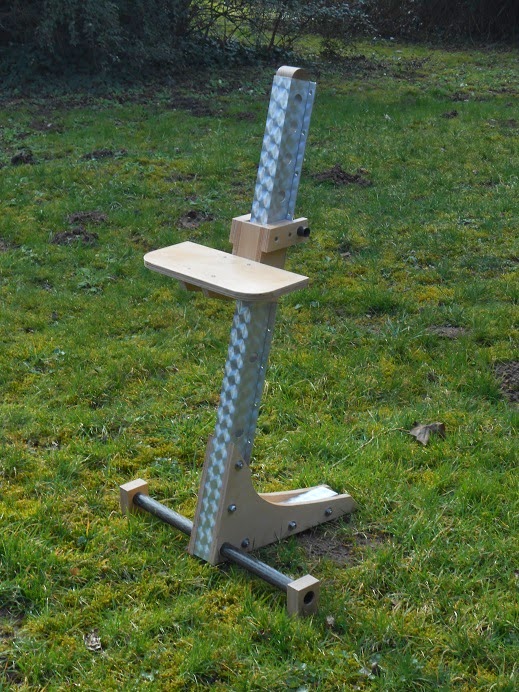

Une autre idée: Le montant, c'est du profilé de 60 mm, mais cela peut être fait avec du 40, cela ne changera rien. C'est du "heavy duty". On peut alléger également l'assise.



[yaggO]

Petite question de débutant en bricolage.



Comment faite vous les rainures dans lesquelles le tube métallique du siège se bloque svp ?

[skat44]

Bonsoir,

j ai copié celle ci,je l ai faite en tasseaux de sapin,elle a 3 ans ,solide et legere:



http://vangestel.de/astro/en/observation-chair



si ça peut aider,bonne bricole
