Bonjour

je cherche désespérément des plan pour me faire une table équatoriale pour mon dobson 300/1500 mais étant un bricoleur du dimanche:confused: il serait bien que les plans soient super bien détaillés.

Je sais je rêve et j'en demande beaucoup mais qui sait des fois que....

Alors si quelqu'un en a je suis preneur et merci à lui

Modifié 31 août 2015 par manudu74

[manudu74]

Oups...



J'ai oublié de demander, c'est pour un reflex ou un Dobson ???



Pour un dobson et vu les liens je crois que c'est un peu petit

[skymatt]

salut manudu74, je suis dans la même situation que toi sauf que c'est pour mon dob250



je vais suivre ce fil avec attention !







skymatt

[manudu74]

salut manudu74, je suis dans la même situation que toi sauf que c'est pour mon dob250



je vais suivre ce fil avec attention !



merci mais à priori c'est chaud de trouver des plans détaillés mais vraiment détaillés.

[paradise]

Bon, manu ou skymatt, décidez-vous !



Moi je vous observe pour voir si c'est vraiment faisable par soi-même sans trop de difficultés , et puis après j'avise !

[manudu74]

Bon, manu ou skymatt, décidez-vous !



Moi je vous observe pour voir si c'est vraiment faisable par soi-même sans trop de difficultés , et puis après j'avise !



Et si tu commençais par la faire comme ça nous on prend pas trop de risque et si tu es motivé tu fais la notre aussi.:banana:

Et après on pourra :amigos: pour fêter tout ça

[staffy]

2 pages à lire (voir également les liens) : http://www.webastro.net/forum/showthread.php?t=95990&highlight=table+equatoriale



Vous devriez trouver votre bonheur

[titildx]

de mémoire, il me semble que CDLC en avait trouvé.

si il passe par ici ou essayer de lui demander peu être.......

[manudu74]

de mémoire, il me semble que CDLC en avait trouvé.

si il passe par ici ou essayer de lui demander peu être.......

Je viens de le contacter comme il est en ligne on verra bien et merci pour l'info

[paradise]

Et si tu commençais par la faire comme ça nous on prend pas trop de risque et si tu es motivé tu fais la notre aussi.:banana:

Et après on pourra :amigos: pour fêter tout ça

Je ne suis pas l'auteur de ce sujet !

[Captain Flam]

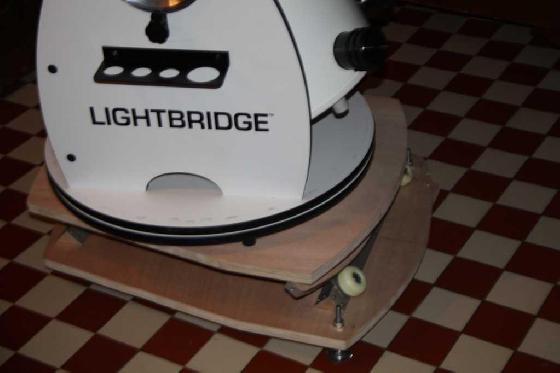

Si ça peut t'aider voici les côtes de ma table pour mon 30 lightbridge que j'avais faite en 2012

si tu est patient je vais remettre les photos sur mon post

http://www.webastro.net/forum/showthread.php?t=100886











Fab

Modifié 9 septembre 2015 par Captain Flam

[manu41]

Dans la section bricolage il y a les plans de la table que j'avais fait pour mon 300 sw flex qui fonctionne bien avec d'autres 300 ou 400.

[manudu74]

Si ça peut t'aider voici les cote de ma table pour mon 30 lightbridge que j'avais faite en 2012

si tu est patient je vais remettre les photos sur mon post

http://www.webastro.net/forum/showthread.php?t=100886











Fab



ok merci je vais attendre alors

[manudu74]

Dans la section bricolage il y a les plans de la table que j'avais fait pour mon 300 sw flex qui fonctionne bien avec d'autres 300 ou 400.

effectivement j'ai bien vu tes plan mais j'ai pas tout compris pas que tes plans soient mauvais mais cela vient de moi et le bricolage:be:

[JMDSomme]

Plans tout faits... pas simple, moi j'ai fouillé le fofo, et posé des tas de questions, choisi la formule pas forcément la plus simple... bref

Si ça peut aider le lien vers l'article sur mon blog:

http://jmd-blogapart.over-blog.com/2014/04/construction-de-ma-table-equatoriale-pour-le-strock.html

il y a des liens vers d'autres blogs ou fils de discussion et quelques sources pour motorisation et autres bricoles.

Si tu googlise "table équatoriale" tu vas trouver plein de gens qui on construit des tables, l'essentiel est de comprendre le principe de base.... à savoir que le centre de gravité de ton scope doit se trouver sur l'axe du cone créé par les deux secteurs courbes ou le secteur et le pivot, selon la formule retenue.

Bon courage



Le lien vers la planche de Magnitude 78:

http://www.astrosurf.com/magnitude78/telescopes/TelStrock/planche.html

[skymatt]

salut ! Moi j'ai surtout un probleme au niveau des outils, j'ai que une scie (manuelle) à bois et quelques vis... Pour le bois j'ai vu que le "contre plaqué marine" etais bien ?? Mais quelle épaisseur??



J'aimerais aussi motoriser ma table, mais je suis nul en " électronique "



Je ne sais pas comment déterminer les dimensions de la table.



Je suis tombé sur ca : http://rmi.free.fr/Astro/table_equatoriale.htm mais je n'y comprends pas grand chose





skymatt

[paradise]

Mouais, je comprends que ce n'est pas hyper compliqué, mais pour que l'engin soit bien fait ça me semble au-dessus de mes moyens techniques, et puis j'habite en ville, pas d'établi, pas d'outils, pas d'endroit où bricoler, la misère quoi...



Didier, le boss de Sud Dobson, en fait un pour un 300/400 vers les 400 ou 450€, je ne suis plus sûr du tarif, c'est peut-être moins, il me l'avait dit de vive voix aux JOA.



Il est sûr que si on est bricoleur et qu'on dispose des outils, il vaut mieux le faire soi-même de toute manière.

[Captain Flam]

Voici les toutes les cotes pour faire une table pour dobson

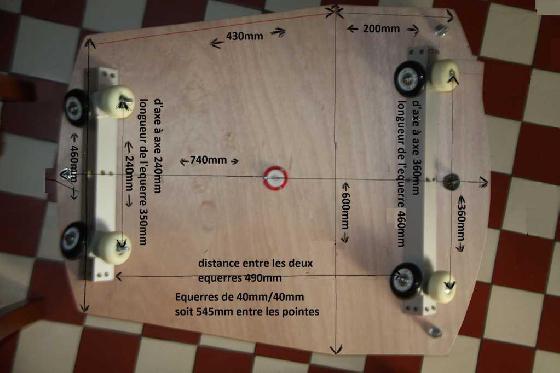

PLATEAU INFERIEUR



PLATEAU SUPERIEUR

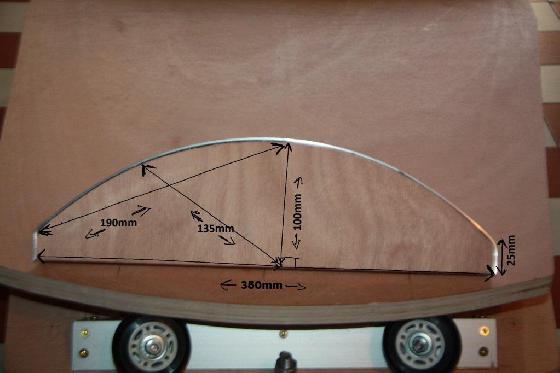

SECTEUR SUD



SECTEUR NORD

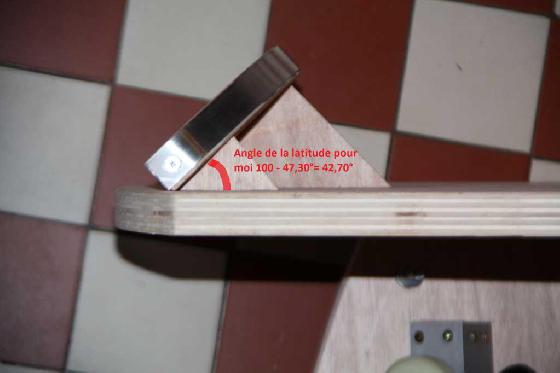

ANGLE D'INCLINAISON DE LA LATITUDE DU LIEU



Fab

Modifié 22 septembre 2015 par Captain Flam

[paradise]

Super, les photos et les textes dessus : c'est la première fois que je commence à comprendre quelque chose sur ces EQ !

[manudu74]

FAB tu es un chef une explication du tonnerre.:rolleyes:



Et pour ce qui de la motorisation?:confused:

Pour ce qui est des deux plaques sur le plateau supérieur elles doivent avoir le même angle? de plus elles sont fixées sur les équerres en bois?

Modifié 1 septembre 2015 par manudu74

[skymatt]

question : comment trouver le centre de gravité de son dob ??

autre question : le contre plaqué "marine" est-t-il " indispensable ?? " car c'est un peu cher lol



dernière question: existe-t-il une formule pour savoir le temps de suivi en fonction de l'angle du secteur nord ?? ( oula je suis pas très clair )





merci









skymatt

[skymatt]

FAB tu es un chef une explication du tonnerre.:rolleyes:



Et pour ce qui de la motorisation?:confused:

Pour ce qui est des deux plaques sur le plateau supérieur elles doivent avoir le même angle? de plus elles sont fixées sur les équerres en bois?



je pense que les deux plaques du plateau sup. doivent avoir le meme angle

[paradise]

Et moi je pense que le matériau « marine » n'est pas de trop quand on voit l'humidité la nuit !

[manudu74]

Et moi je pense que le matériau « marine » n'est pas de trop quand on voit l'humidité la nuit !



Je pense aussi si on veut que ça dur dans le temps

[skymatt]

Meme avec un bon vernissage?

[Captain Flam]

Effectivement l'angle est commun aux deux parties, et les cales d'angles sont en bois



Pour les matériaux:

un contre plaqué marine est très bien, le miens est un normal de 15mm plus un vernis au tampon (pas présent sur les photos) sur plusieurs couches (au moins 3 ou 4 je ne me rappel plus et des équerres alu de 40mm de large plus 8 roues de rollers, 4 larges et 4 plus fines de même diamètre de la colle un fer plt alu de 15mm de large, de la visserie , un metre une scie sauteuse et une ponceuse a bande, de l'huile de coude et du courage



Pour la motorisation je vous poste les photo en vrac et j'attends le questions

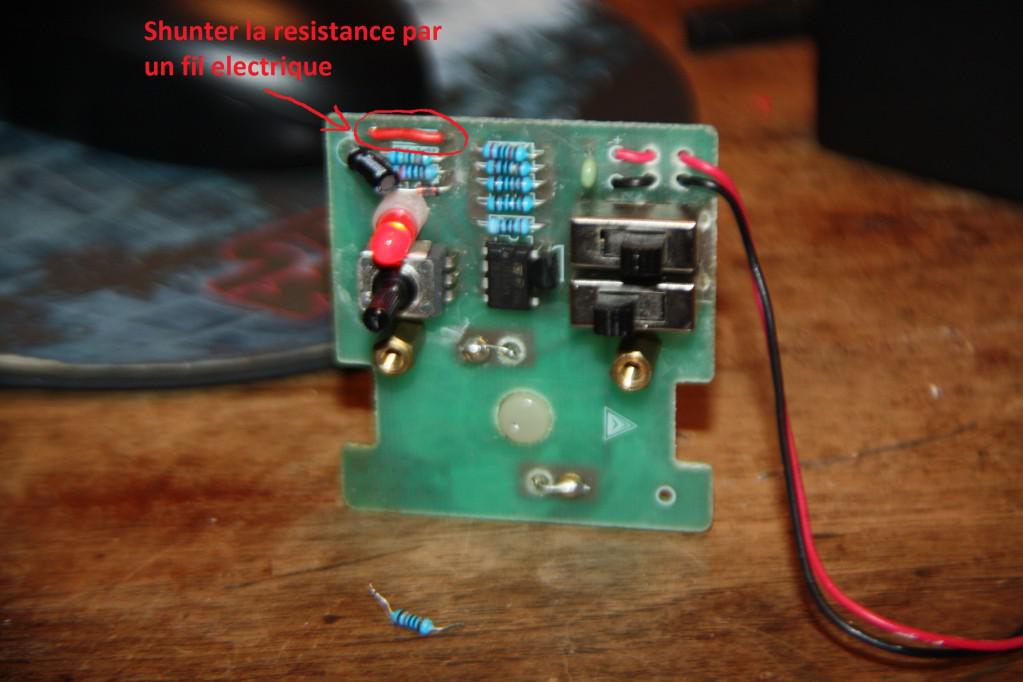

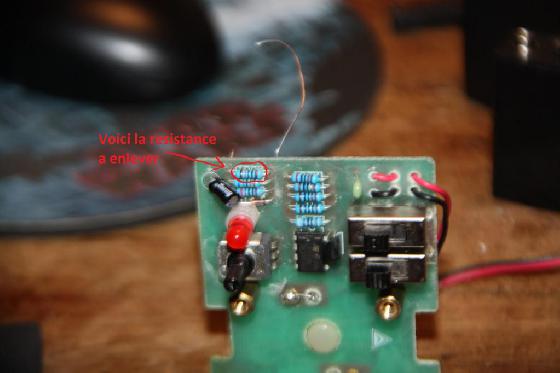

Pour réguler la vitesse moteur utilisez un potard 10 tours



potard dix tours



dans la boite



montage sur le moteur eq2

Au final cela vous permet de régler la vitesse du moteur à partir de zero jusqu’à sa vitesse max pour effectuer éventuellement des rattrapages



roue de roller large pour l'entrainement



morceau de chambre à air de vélo sur la roue de roller pour améliorer l’adhérence de l'entrainement

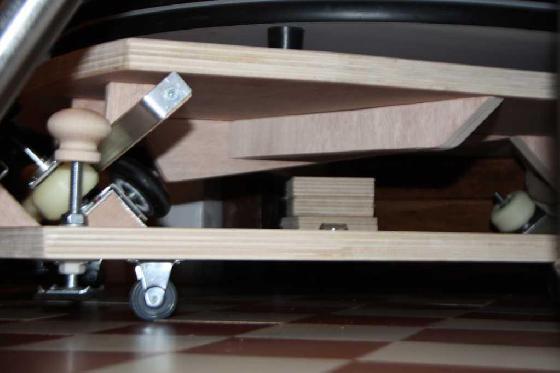

Renfort sous le secteur supérieur pour plus de solidité

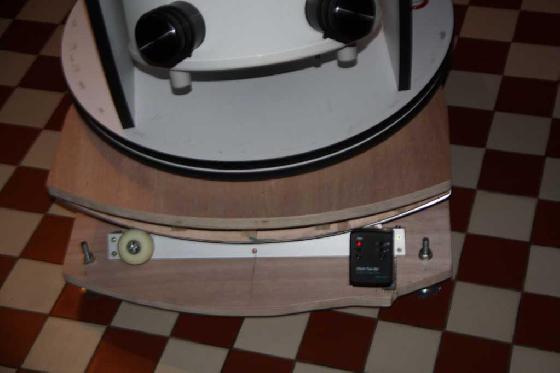

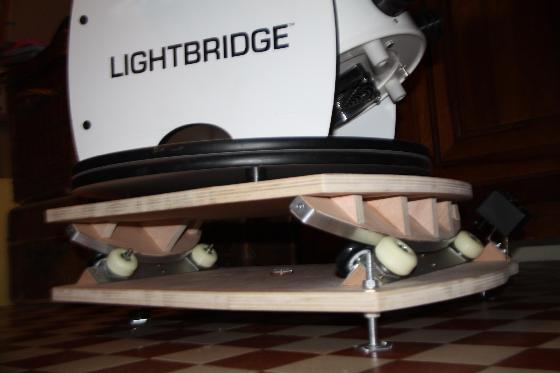

prêt à être utiliser



Fab

Modifié 1 septembre 2015 par Captain Flam

[manudu74]

dans ton post #21 tu dis avoir une latitude de 47,30 et tu obtiens 42,70 alors que tu soustrais 100 c'est pas plutôt 90??

Moi qui ai une latitude de 45,52 est-il possible de mettre 45 ou suis je obligé d'avoir 44,48?

Comment as tu fixé tes 2"entretoises" sur la partie supérieur?

existe t-il une autre sorte de moteur avec potar intégré?

Pour ce qui est des pièces en bois tu as tout usiné toi même ou tu as trouvé déjà fait? (cale sous équerres, entretoises) je demande ça car n'ayant pas trop de matos à la maison à savoir si je peux le faire.

En tout cas merci pour tout

[skymatt]

dans ton post #21 tu dis avoir une latitude de 47,30 et tu obtiens 42,70 alors que tu soustrais 100 c'est pas plutôt 90??

Moi qui ai une latitude de 45,52 est-il possible de mettre 45 ou suis je obligé d'avoir 44,48?

Comment as tu fixé tes 2"entretoises" sur la partie supérieur?

existe t-il une autre sorte de moteur avec potar intégré?

Pour ce qui est des pièces en bois tu as tout usiné toi même ou tu as trouvé déjà fait? (cale sous équerres, entretoises) je demande ça car n'ayant pas trop de matos à la maison à savoir si je peux le faire.

En tout cas merci pour tout





Ouais pareil j'ai pas de scie sauteuse moi une scie manuelle ca passe ??



Au fait ma l'attitude c'est 42,03 ( je crois ) donc je fait 90-42 = 48 Donc je fait mon angle a 48º ?





Merci en tout cas pour toutes ces explications

[Eguzkiarte]

.

Modifié 2 septembre 2015 par Eguzkiarte

[Captain Flam]

dans ton post #21 tu dis avoir une latitude de 47,30 et tu obtiens 42,70 alors que tu soustrais 100 c'est pas plutôt 90??

oui c'est une erreur c'est bien 90, je change la photo pour ne pas vous mettre dans l'erreur

Moi qui ai une latitude de 45,52 est-il possible de mettre 45 ou suis je obligé d'avoir 44,48?

Oui c'est possible après tu compenses avec le réglage des pieds





Comment as tu fixé tes 2"entretoises" sur la partie supérieur?

Si tu parles des deux fer plat sur les parties arrondie je les est vissés de chaque coté et collé à l'araldite fer bis-composants



existe t-il une autre sorte de moteur avec potar intégré?

Pas à ma connaissance la manipe est hyper facile



Pour ce qui est des pièces en bois tu as tout usiné toi même ou tu as trouvé déjà fait? (cale sous équerres, entretoises) je demande ça car n'ayant pas trop de matos à la maison à savoir si je peux le faire.

pour toutes les pièces bois, à faire à la scie sauteuse ou a main (plus long)



Ouais pareil j'ai pas de scie sauteuse moi une scie manuelle ca passe ??

à la scie sauteuse ou a main (plus long) de type à champ tourner pour les arrondies



Au fait ma l'attitude c'est 42,03 ( je crois ) donc je fait 90-42 = 48

Donc je fait mon angle a 48º ?

Oui c'est possible après tu compenses avec le réglage des pieds



Je sens que certain ont trouvés une occupation pour les journées de mauvais temps:cool:



Fab
