Motorisation coupole

[gregalfan]

Quel type de coupole fabriquer ?

la coupole est obligatoire car elle sera en hauteur (exclusion du toit ouvrant) et le but est un remote de proximité



- soit une coupole avec volet en cimier de casque qui permet un dégagement de 180° et qui ne nécessite pas de motorisation de suivie mais est plus difficile a réaliser

- soit une coupole classique et dans ce cas, la motorisation pose le problème financier du moteur pas a pas puissant et de son interface

Or dans ce cas ne pourrait on pas utiliser une camera "de guidage" fixée au télescope et fixant l'ouverture du cimier et un peu comme PHD et dont le logiciel enverrait des impulsions calibrées a un moteur style essuie glace. Évidemment je doute qu'un tel logiciel existe quoique... des lecteurs bricoleurs ont peut être une solution

merci pour vos commentaires

[thomastro]

Salut,



Je monte mon projet de coupole et un soft existe : Lesvedome. Pour pas cher il est compatible ascom et permet de piloter la coupole via une carte relais. Cela me semble la solution la plus simple a mettre en oeuvre pour un coût modéré.



A+



thomas

[gregalfan]

Merci

effectivement cette solution est séduisante , azimut contrôleur est NO LONGER AVAILABLE et la doc invisible par contre le prix 266 uss est correct j'imagine que la roue a trous compte les tours qu'ils sont pris en compte par ascom et que ce dernier via les relais de la carte velleman controle le moteur jusqu'a ce que le nombre de tours correspondant a l'az soit atteint

ai je bien compris ? et donc dans ce cas un moteur simple, non pas a pas , pourrait être utilisé.

[gloffic]

Bonjour

Je vous confirme que le système les enfants dôme

Est génial et très peu honteux de plus tu pilote des relais donc les moteurs que tu veux, je la utulise depuis quatre ans et de plus Pierre est très réactif aux question et très sympa

J avais publié un article dans l astronomie il y a un an si cela vous intéresse , Perso coupole en bois résine comme un astram du forum

Si besoin me contacter par mo pour échanger pas de soucis

Jean Luc

[gregalfan]

Ok je serais content de voir ton montage et schema moteur:rolleyes:

[gloffic]

Bonjour

Regarde ici dans le fofo j avais fait un post

Autrement envoie ton Mel par mp et je t enverrai l article de l astronomie et quels photos pas de soucis si ça peut aider 😉

Jean Luc

[Fred_76]

Franchement, une coupole c'est quand même se compliquer la vie. Une cabane sur glissière (soit toute la cabane soit son toit) est une solution bien plus simple à mettre en oeuvre. Mais ça en "jette moins", c'est certain.

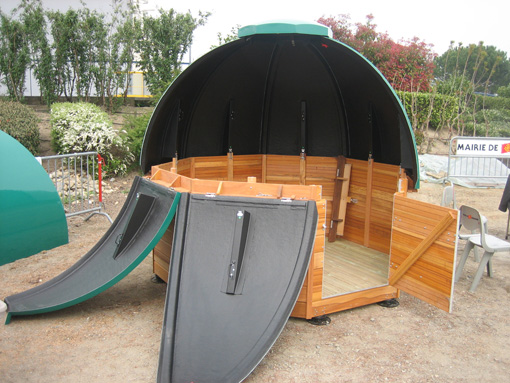

Dans ton cas, avec la contrainte de la construction sur un toit, il existe des coupoles qui s'ouvrent en corolle et ne nécessitent donc pas de motorisation particulière, à part celle pour l'ouvrir et la fermer :





Il y a aussi ce principe :



http://www.astrohaven.com/

Modifié 2 septembre 2015 par Fred_76

[gregalfan]

Jolie photo merci

C'est effectivement à ce type de coupole en demi cimier de casque et à corolle que je pensais initialement mais a la reflexion elles sont plus difficiles à réaliser; dans le 1er cas il faut pouvoir bomber et assurer l’étanchéité des visières, en fibre de verre c'est possible mais le moule doit être décrémenté et il faut faire des rebords inversés, dans 2ème cas l’étanchéité est plus simple mais il faut un chapeau au sommet.

Comme il semble que le système levesdome soit peu couteux puisqu'on peut mettre un moteur simple et que la carte k8055 sera de toute manière utilisée pour d'autres contacts je continue a chercher dans cette voie d'autant que le bois reviendrait moins cher que la résine + la réalisation du moule. Le problème du jour est que le sensor d'azimuth n'est plus commercialisé et qu'il faudrait que je trouve un bidouillage compatible avec levesdome pour le remplacer.

(Il faut finir ton logo car avec le remote l'homme s'assoie puis se couche)

[gregalfan]
