Transmission/Embrayage table equatoriale

[zorgdotnl]

Après quelques essais d'une table équato du commerce, les patinages occasionnels m'ont poussé à améliorer la transmission par contact métal/métal d'origine. Cherchant un système simple pour commencer, j'ai copié le système de transmission de hauteur utilisé sur les motorisation type servo-cat: un cable (ici un bout de 2mm de diamètre) solidaire de la partie mobile de la table entoure le galet de l'axe du moteur. Bout (corde pour les non-marins:)) tendus par demi fermeture de caisse, c'est embrayé, bout détendu, on peut remettre la table au départ pour une heure de suivi.



Et bien testé hier soir entre les averses, ça marche du tonnerre :be:, je peut tourner le télescope sur ses axes sans faire déraper le bignou, et les suivi est parfait (Minkowski 1-92 à 600x avec 50° de champ apparent sur un 400 de 40kg).

Ca nécessite un bout, une demi fermeture et 2 vis. Prochaine étape: remplacement de la batterie de 9V

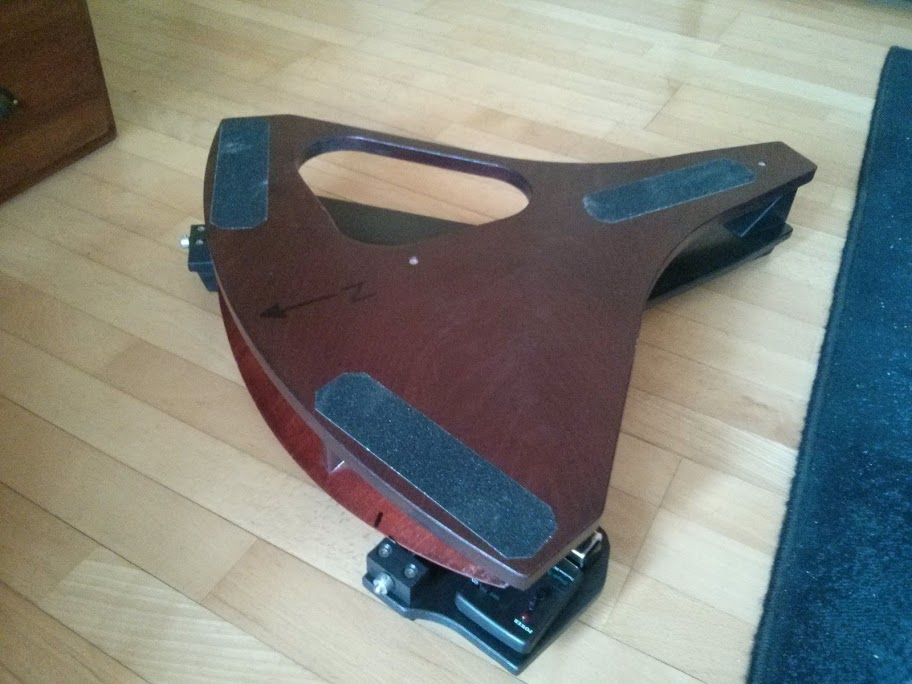

La table ("Petit" modèle TS)

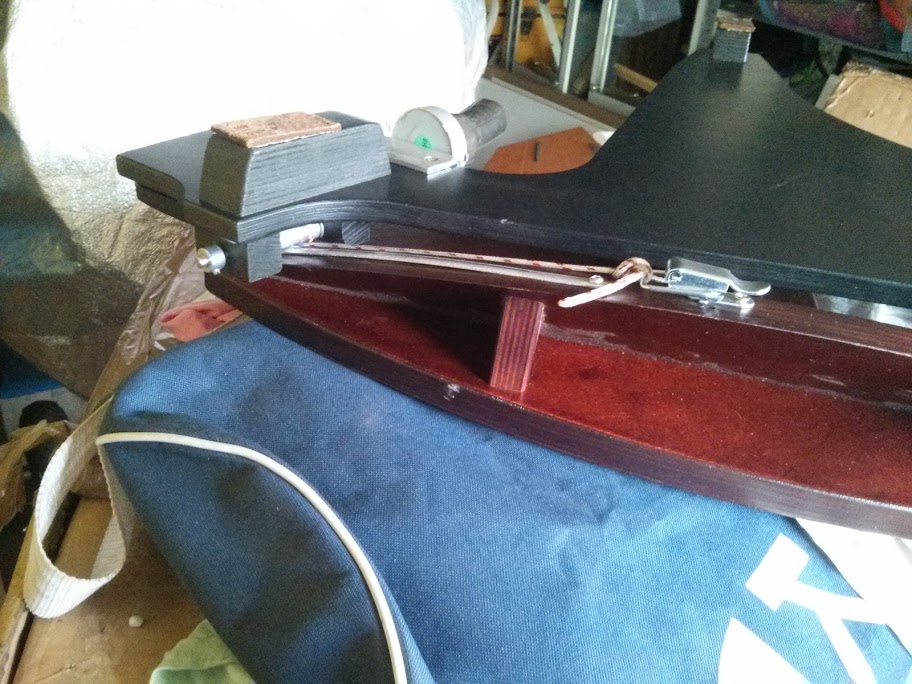

Débrayé:

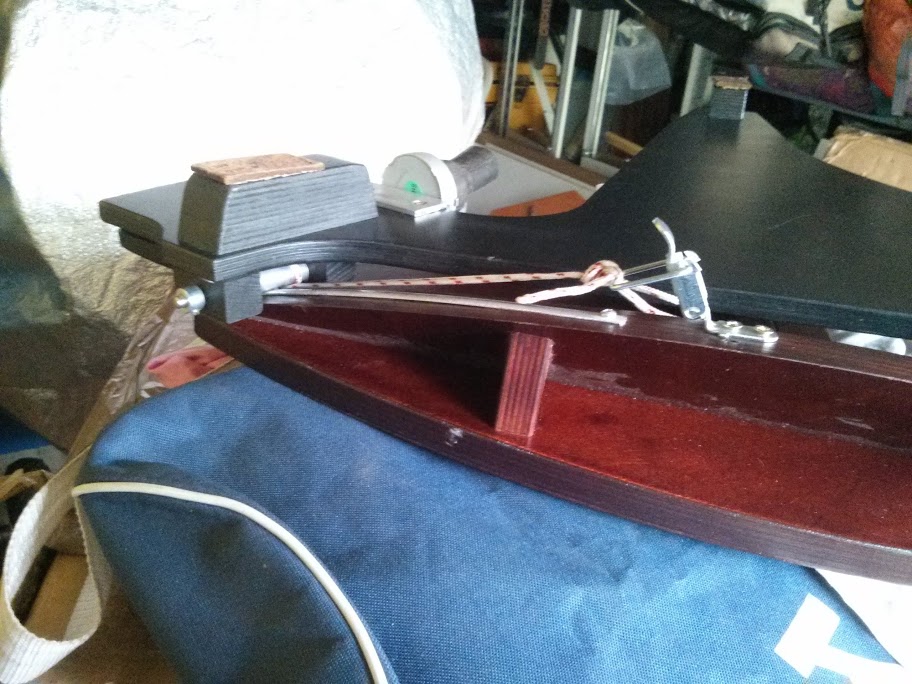

Embrayé:

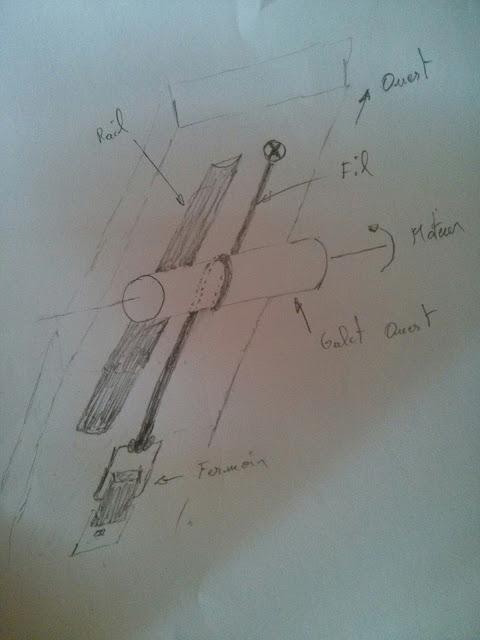

Un ptit dessin vu du dessous sans le support du bas:

Modifié 16 septembre 2015 par zorgdotnl

[Captain Flam]

Y a pas de photos ?



Fab

[zorgdotnl]

Y a pas de photos ?



Fab



Oups, merci, j'avais oublié de changer les droits d'accès des images...

[Fredjel]

Ce système est intéressant mais je ne vois pas la différence entre les 2 photos "embrayé" et "débrayé ".

[Captain Flam]

Moi aussi

Les deux photos sont les mêmes

[zorgdotnl]

Re-oupps, modifs faites, merci les gars!!

[CDLC]

Toujours la motorisation EQ1... pas stable en température ni usure de batteries!!!!

Le moteur est bien, mais la platine est une horreur!

RDV ici:

http://www.webastro.net/forum/showthread.php?t=129804

Ensuite, je ne comprends pas très bien ton système d'entraînement, tu enroules la corde?



Christophe

[zorgdotnl]

Ensuite, je ne comprends pas très bien ton système d'entraînement, tu enroules la corde?



Christophe



La corde est enroulée sur le galet d'entrainement (comme sur les servo-cats, et pas mal de gros dobs). Je n'avais pas de cable assez fin/souple pour le ptit diametre du galet, ni de ressort sous la main, d'où la corde dont la ptite élasticité permet de faire d'une pierre 2 coups.



Comme le galet d'origine est un peu court pour porter le rail du dessus et la corde, j'ai ajouté le galet de l'axe Est à côté de celui de l'axe Ouest, et mis un galet sur l'Est récupéré sur une autre motorisation.



J'avais vu ton montage Electronique, effectivement, il faut 10-15min de "chauffe" pour que la vitesse soit stable. Je vais essayer d'adapter la raquette JMI-TNT que j'ai de côté.



Je suis agréablement surpris de la durée de la pile , de la solidité du moteur/transmission ainsi que de la rigidité de la table achetée d'occas.



Faut que je teste aussi la précision de pointage avec les codeurs

Modifié 16 septembre 2015 par zorgdotnl

[louisspaul]

Bonjour



Toujours une seule photo :!

Je ne vois pas à quoi sert la corde ?

Peut on avoir d'autres photos ?



Bon ciel

[chatbleu54]

bonjour

je ne suis pas sur de comprendre ... le tour mort sert d'entrainement lorsque la corde est tendu, et une fois débrayé, la corde n'est plus tendu est le galet tourne dans le vide ? c'est ça ?

Eric

[zorgdotnl]

bonjour

je ne suis pas sur de comprendre ... le tour mort sert d'entrainement lorsque la corde est tendu, et une fois débrayé, la corde n'est plus tendu est le galet tourne dans le vide ? c'est ça ?

Eric



C'est tout à fait ça!!





PS: L'hébergeur des photos (G..gle) semble changer les droits d'accès...d'où qq soucis d'affichages que j'espère avoir résolus, désolé.:be:

Modifié 16 septembre 2015 par zorgdotnl
