Gros problème de suivi avec ma table

[chatbleu54]

hello

soigne bien la finition électrique !!! Car un circuit imprimé nu à ras du sol, avec la rosée c'est pas trop bon !!!

Eric

[chatbleu54]

Hello

Je reviens sur la vitesse de la table. Tu utilises une roue de roller soit environ 42mm de diamètre (les roues sont entre 42 et 150 mm).Pour un tour moteur, ta table avance de 134,88 mm (formule du périmètre : Pi * D). Si je ne me trompe pas. Dans ce cas, avec une roue de 10mm, pour un tour ta table n'avance que de 31,40 mm ! Donc moins vite ! A toi de calculer le diamètre nécessaire mais je crois que c'est mieux que de travailler à 1 volt avec une batterie HS !

[manudu74]

Hello

Je reviens sur la vitesse de la table. Tu utilises une roue de roller soit environ 42mm de diamètre (les roues sont entre 42 et 150 mm).Pour un tour moteur, ta table avance de 134,88 mm (formule du périmètre : Pi * D). Si je ne me trompe pas. Dans ce cas, avec une roue de 10mm, pour un tour ta table n'avance que de 31,40 mm ! Donc moins vite ! A toi de calculer le diamètre nécessaire mais je crois que c'est mieux que de travailler à 1 volt avec une batterie HS !



Ok merci pour la formule mais j'ai fait ma table avec des roues de récup de roller en 54 donc oui elle avance plus vite.

Mais le tout étant branché sur un booster et régulateur basé sur un lm317 la tension de sortie est stable et continue.

Mais c'est vrai qu'il faut maintenant trouver la bonne tension pour avoir la bonne vitesse mais avec ce temps de mer... dur dur

[chatbleu54]

peut être mais ton moteur travail en sous tension nominale et je ne sais pas si c"est bon pour lui ! A voir ...

[Captain Flam]

Voilà mon montage:







Après essai le suivi est très nettement amélioré plus de 15mn sans broncher juju toujours au centre de l'oculaire

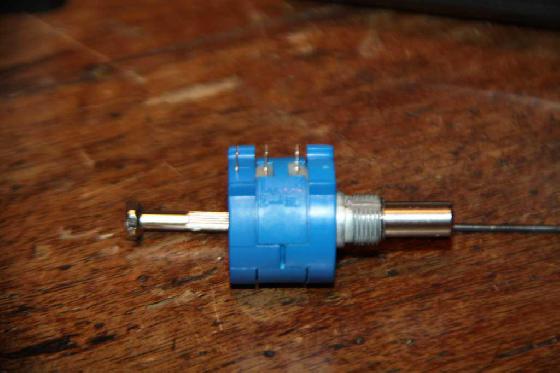

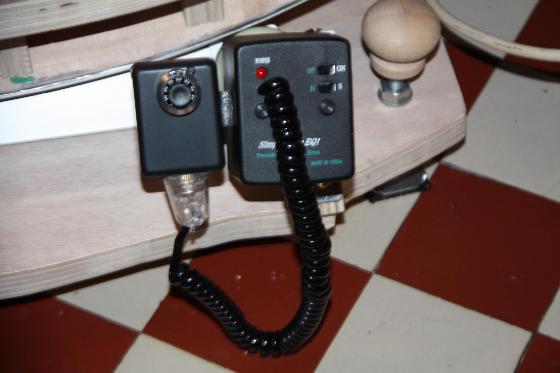

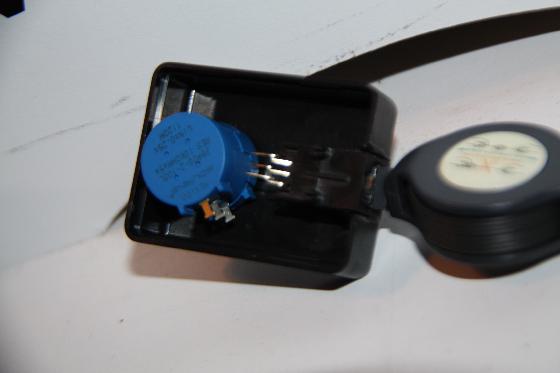

fabrication de la télécommande de ma table équatoriale pour contrôler le moteur et pouvoir affiner la vitesse du moteur en ayant l’œil à l'oculaire

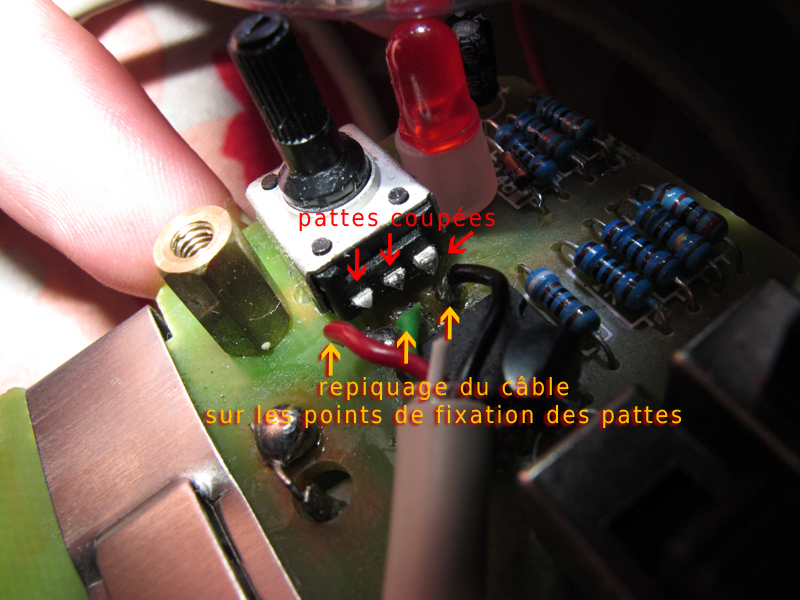

voici le branchement de "kona87 sur le circuit imprimé.





Modifié 16 octobre 2015 par Captain Flam

[manudu74]

Intéressant ton montage

il y avais une solution que j'avais décrite sur mon post pour réduire ou augmenter la vitesse du moteur



Oui j'avais bien pensé à le faire mais n'étant pas équipé en soudure et surtout j'ai qu'une main et demi et pas fort en soudure tout ça ensemble ça me faisait beaucoup:be::be:

[manudu74]

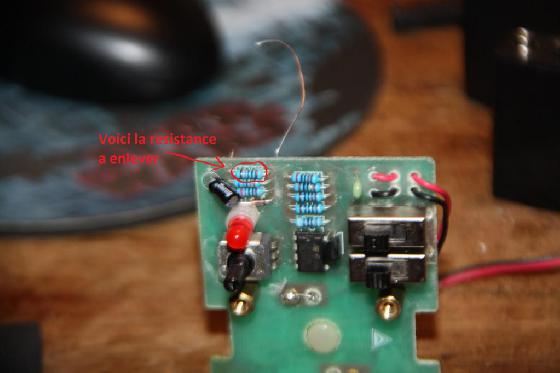

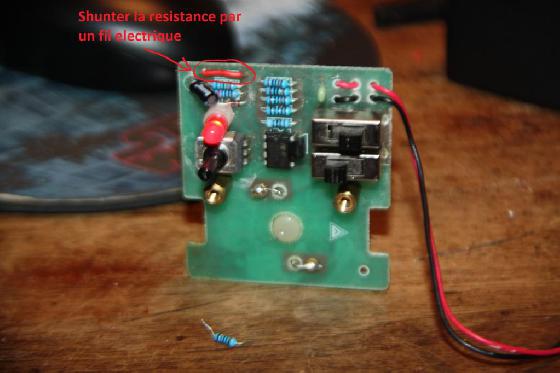

Voilà des petites modif:



[/img]
