modif raquette vixenn DD1 et notice skysensor 1

[Invité]

Edit: désolé pour l'erreur dans le titre....



Salut



J'ai eu la chance d'acquérir auprès d'un tres sympathique membre du forum une belle monture vixen spdx bien vintage, motorisée double axe et équipée de la raquette DD1 ainsi que de l'imposant boitier skysensor première génération.



La raquette semble avoir été modifiée par un précedent propriétaire, avec l'ajout d'une connexion à broches .

Le hic, c'est que je ne sait pas à quoi elle peut servir? connexion avec un ordi ou-plus probable- un système d'autoguidage? quelqu'un peut il m'éclairer?



Je cherche aussi la notice du skysensor 1.Je ne l'ai pas trouvé sur le net, si une âme charitable voulait bien m'aider



NB: pas possible d'ajouter des photos pour le moment, désolé.

[benjamindenantes]

Il me semble que cette modif permet l'autoguidage via un port ST4.



En tapant "ST4 DD1" je pense que tu trouveras des infos dans ce sens.

Tu auras juste a ouvrir ta raquette pour confirmer.

[olivdeso]

oui probablement un port d'autoguidage, (ça ne peut pas être une connexion à l'ordi) par contre attention, les boutons de la raquette DD1 sont inversés par rapport au signaux du ST4. Il faut donc un montage pour les inverser : soit de l'électronique dans la DD1 (un inverseru à transistor) soit une boite à relais à l'extérieur : le ST4 commande les relais, qui viennent "appuyer sur les boutons".



ça ne serait pas celle là par hasard ?



http://www.astrosurf.com/cotrez/materiel/raccord_s2k_dd1.htm



autre lien



http://www.cloudynights.com/page/articles/cat/articles/modifying-the-dmd3dmd2dd1-controllers-with-an-st4-guiding-port-r2591

Modifié 18 octobre 2015 par olivdeso

[Invité]

Salut



Merci pour vos reponses les gars.

Voici une image où l'on voit la raquette avec sa broche ajoutée.



Olivier, je vais essayer d'ouvrir la raquette pour voir si transistor il y a.



NB: Avez vous des idées pour la notice du skysensor?

[Invité]

doublon

Modifié 20 octobre 2015 par Invité
doublon

[Invité]

Salut

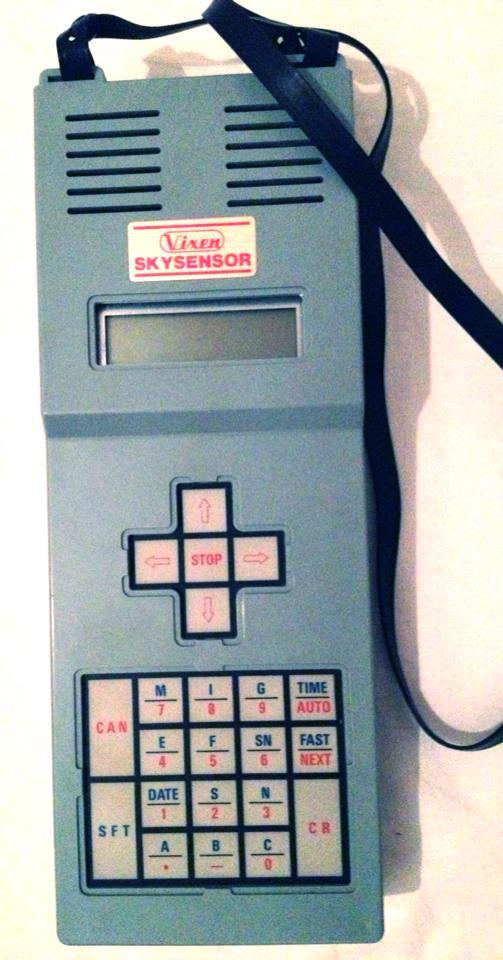

Voici le skysensor en question.

30 ans d'age le bestiau!
