Hello,



Me voici d'humeur partageur, voici donc quelques images des optimisations que j'ai fait sur mon Orion XX12i.



Voici la liste du matos :



Téflon épaisseur 7mm (j'en ai trouvé que du 8mm)

Téflon 3mm

PMMA 10mm

PMMA 6mm

PS 1mm

Ebony Star

Petit joint caoutchouc



L'outillage habituel :

Tourne vis, clefs, cutter, double face, visses... Bref.



J'ai commencé par modéliser les pièces dont j'avais besoin :

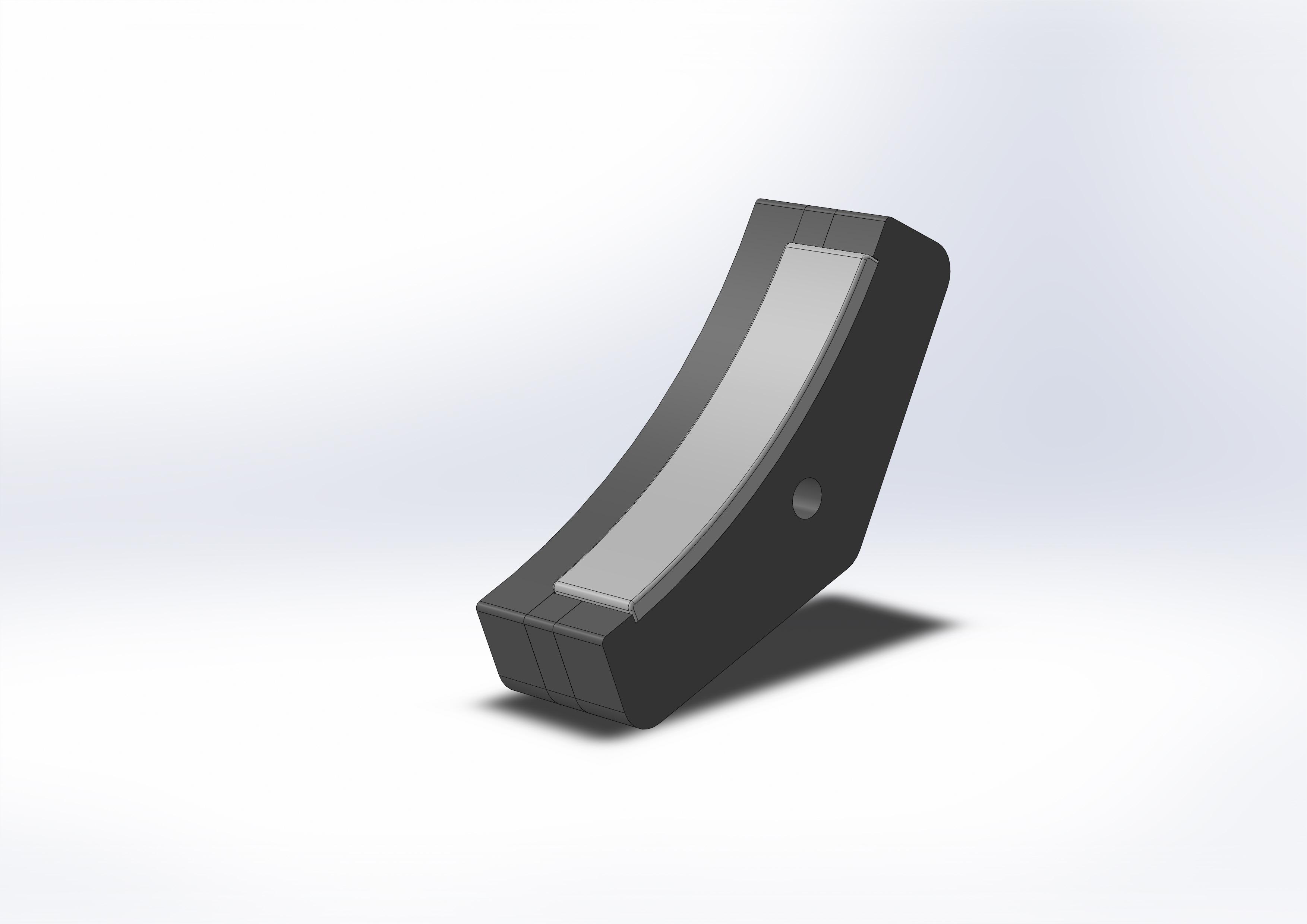

Altitude (x4) :

En gris foncé, le PMMA et en clair, le Téflon de 3mm.

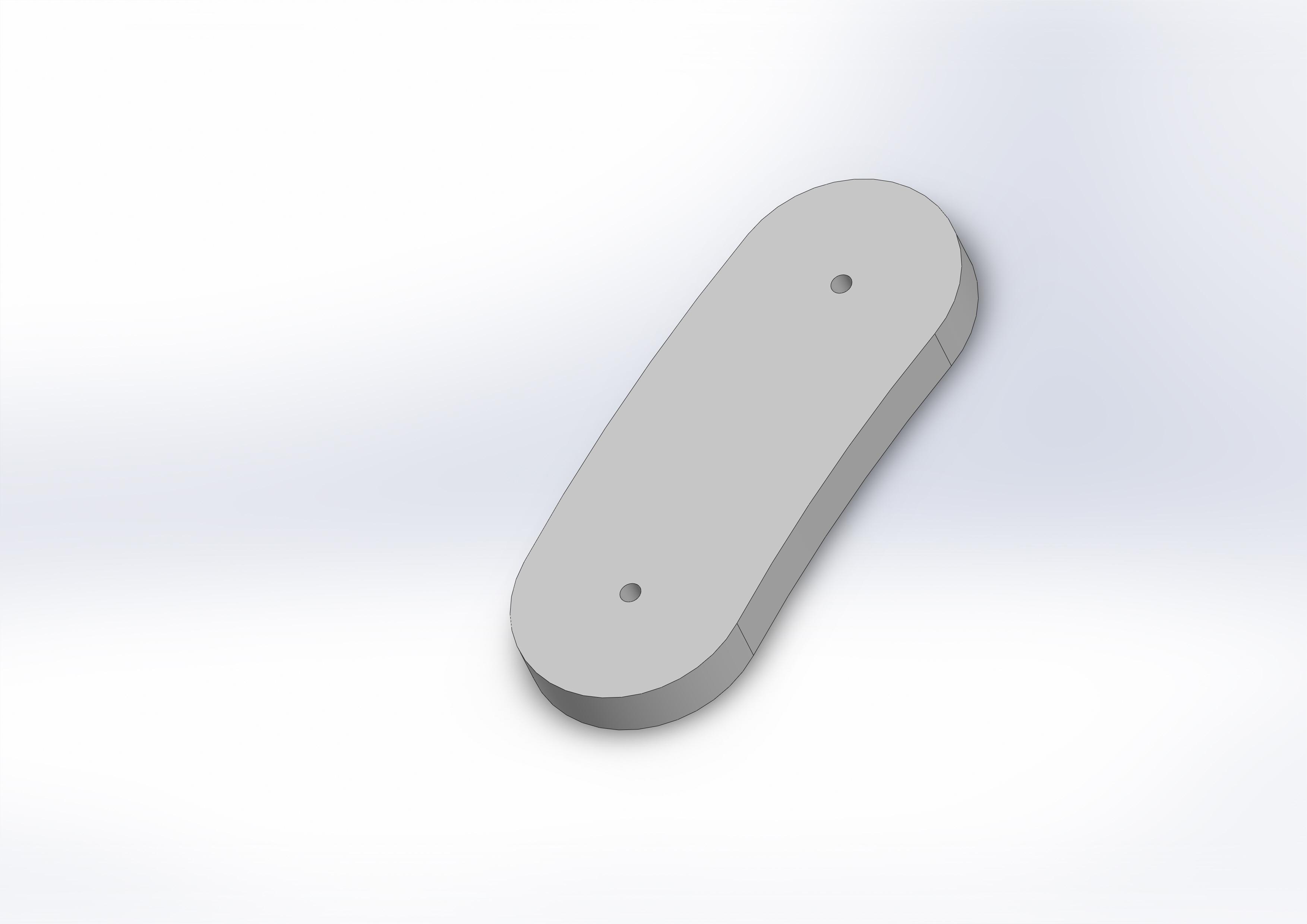

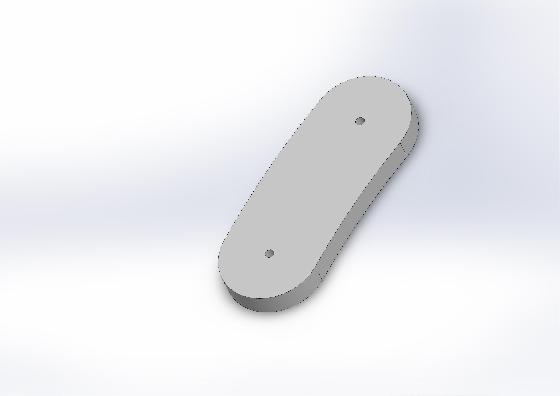

Azimut (x3) :

C'est du Téflon de 8mm.

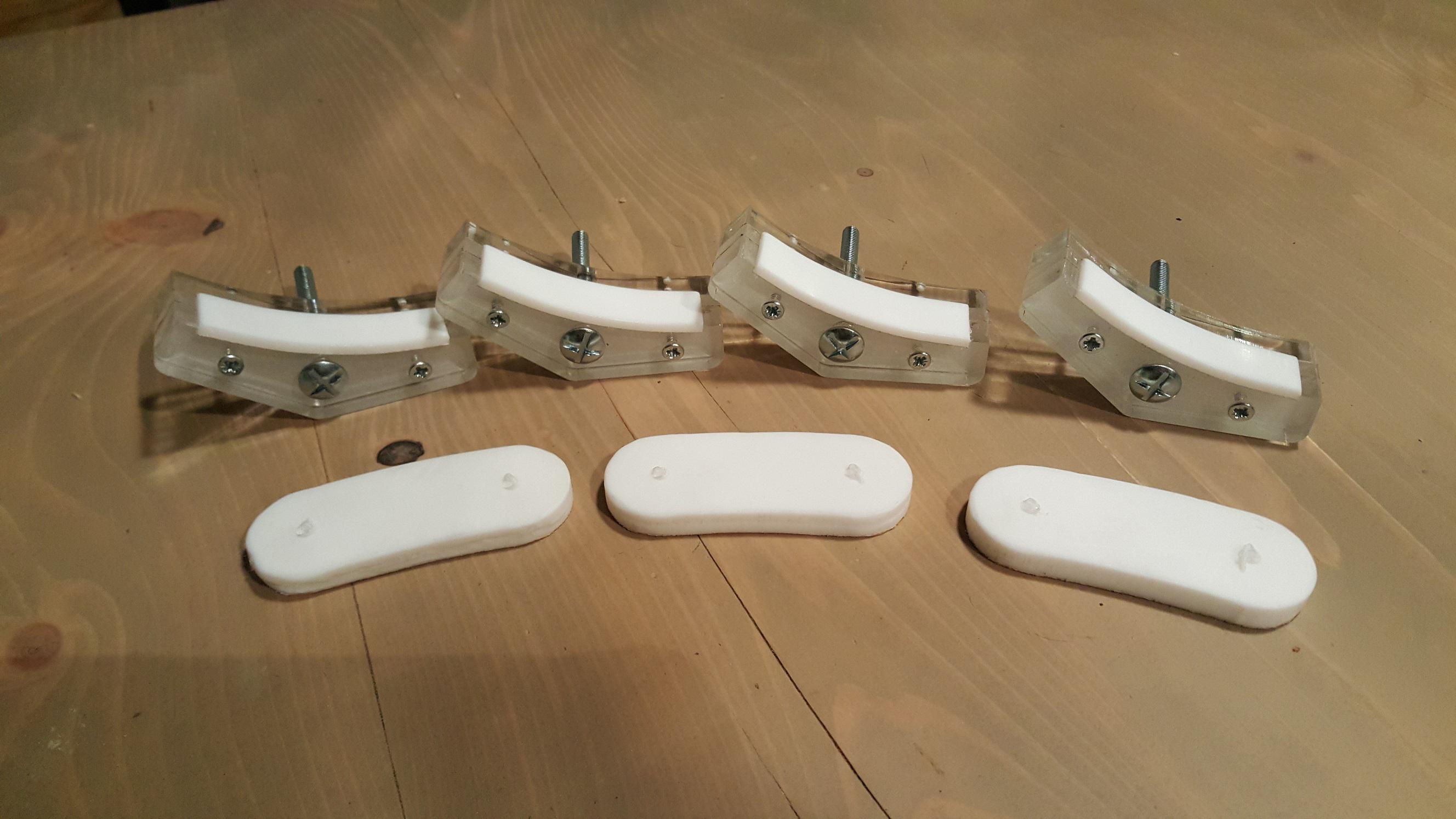

Une fois passé à la découpe, ça donne ça :

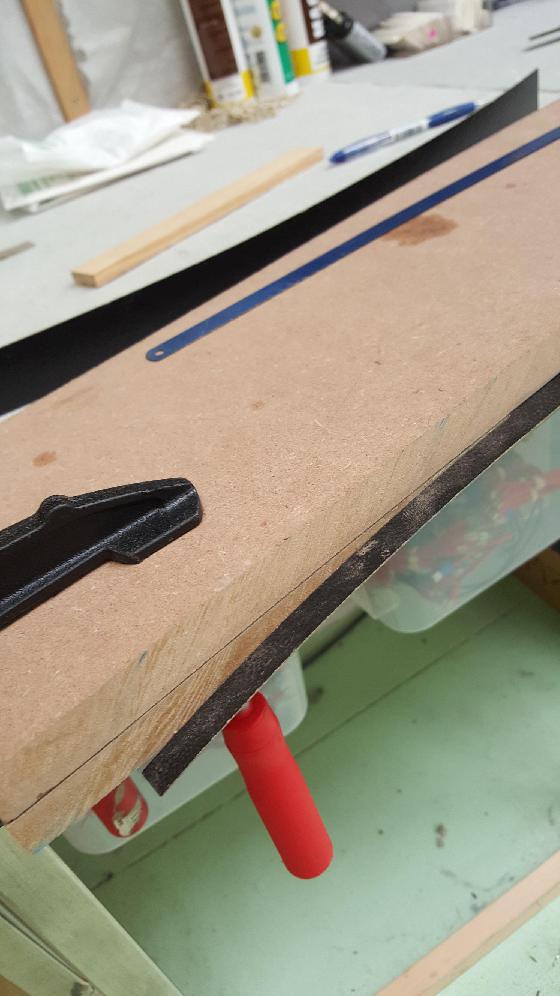

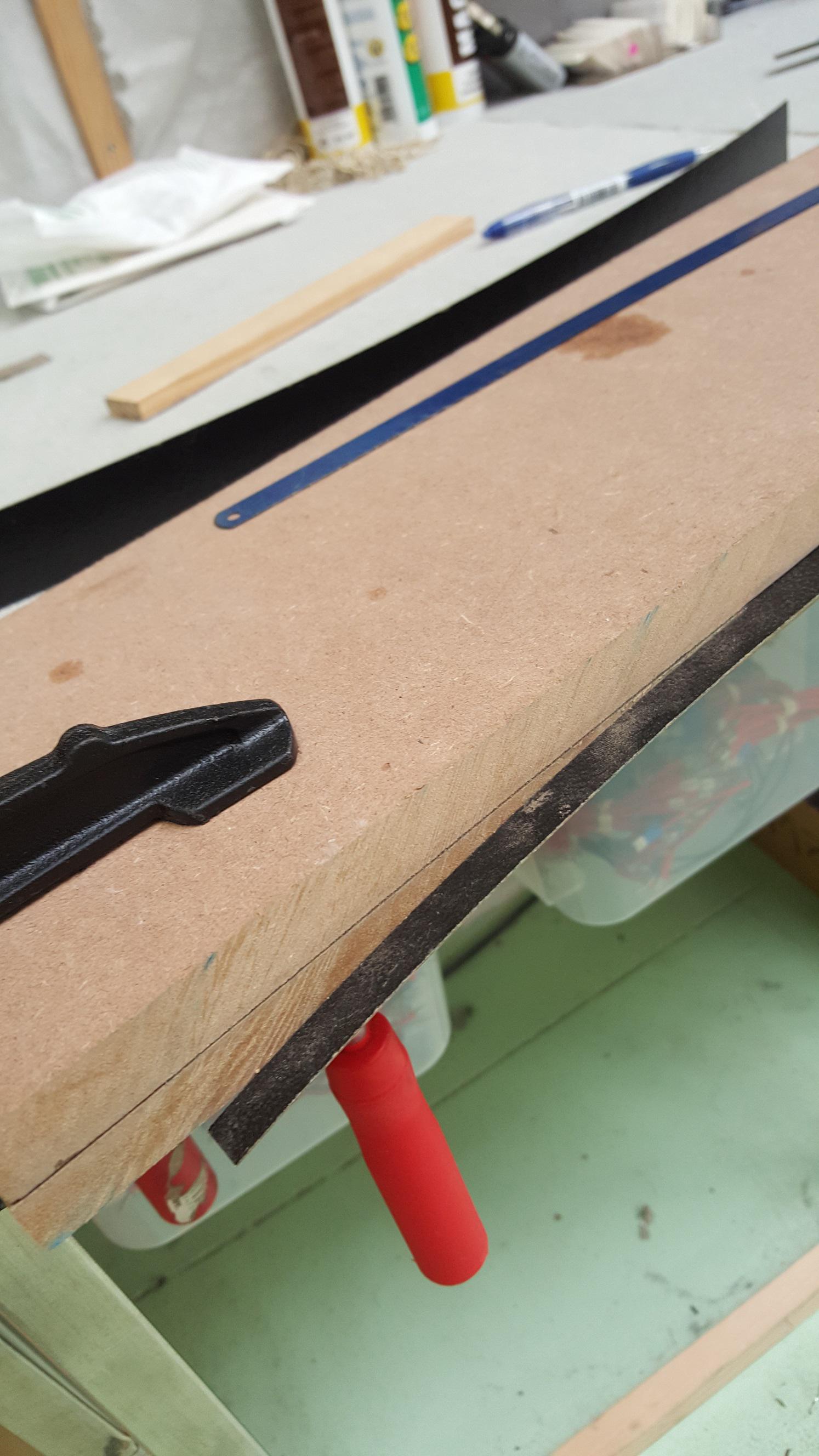

Conseil : Pour découper l'Ebony Star, je vous conseil de le placer entre deux pièces de bois et de découper avec une lame très fine.



L'idée est d'augmenter la surface de téflon pour l'azimut et de totalement modifier le système d'origine pour l'altitude (glissement de l'axe en plastique sur 4 cylindres en plastique)

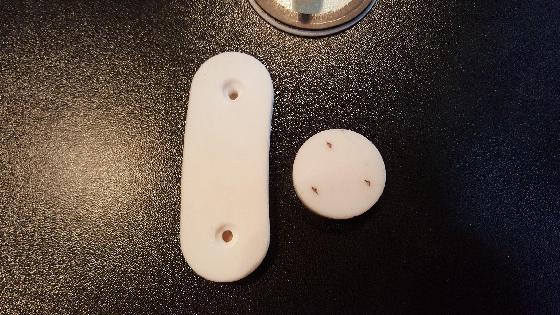

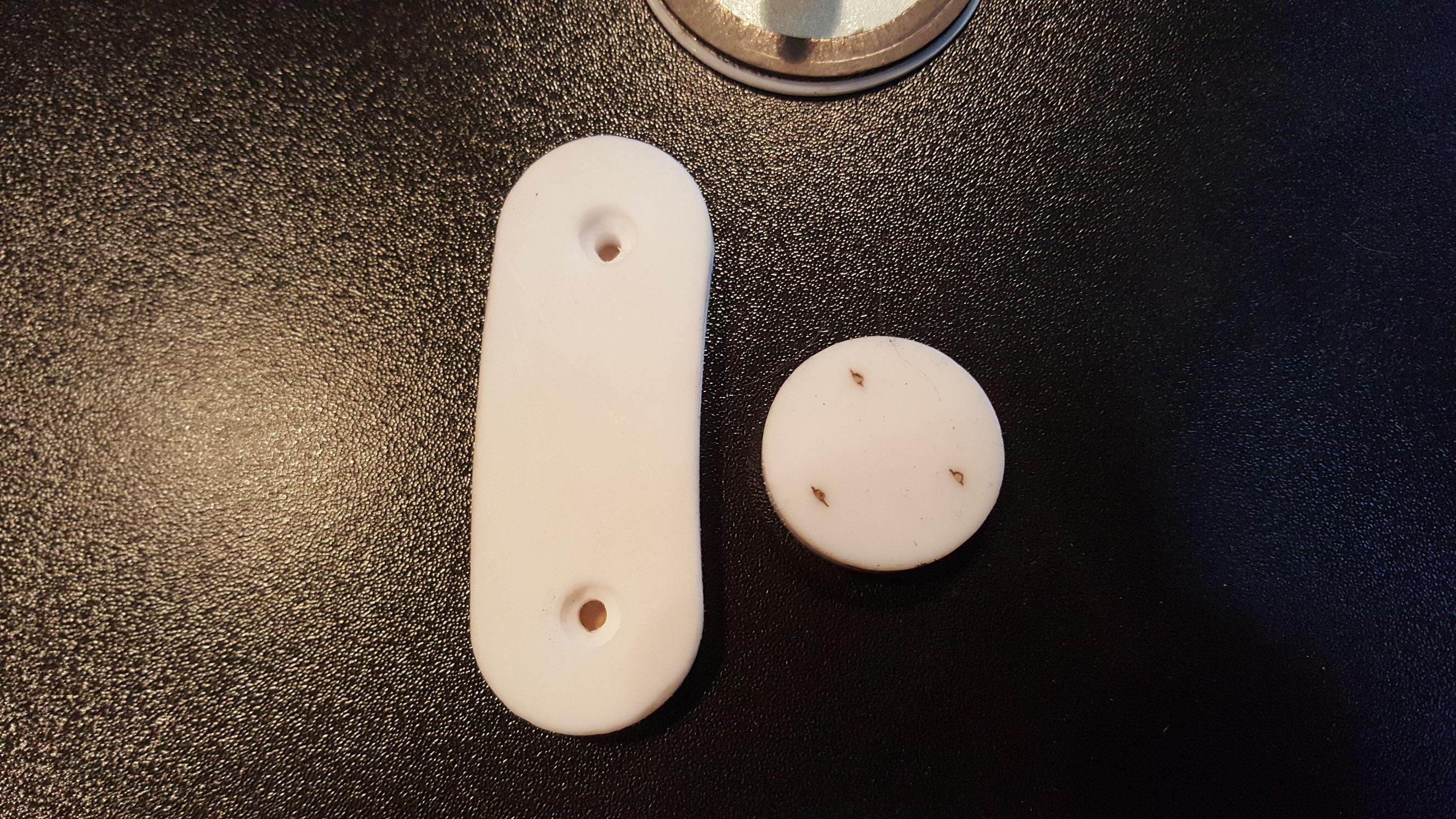

Azimut : (origine à droite et nouveau à gauche)

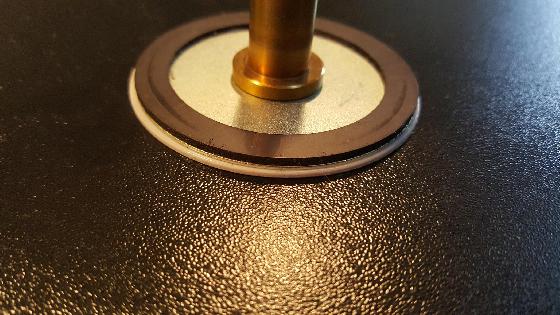

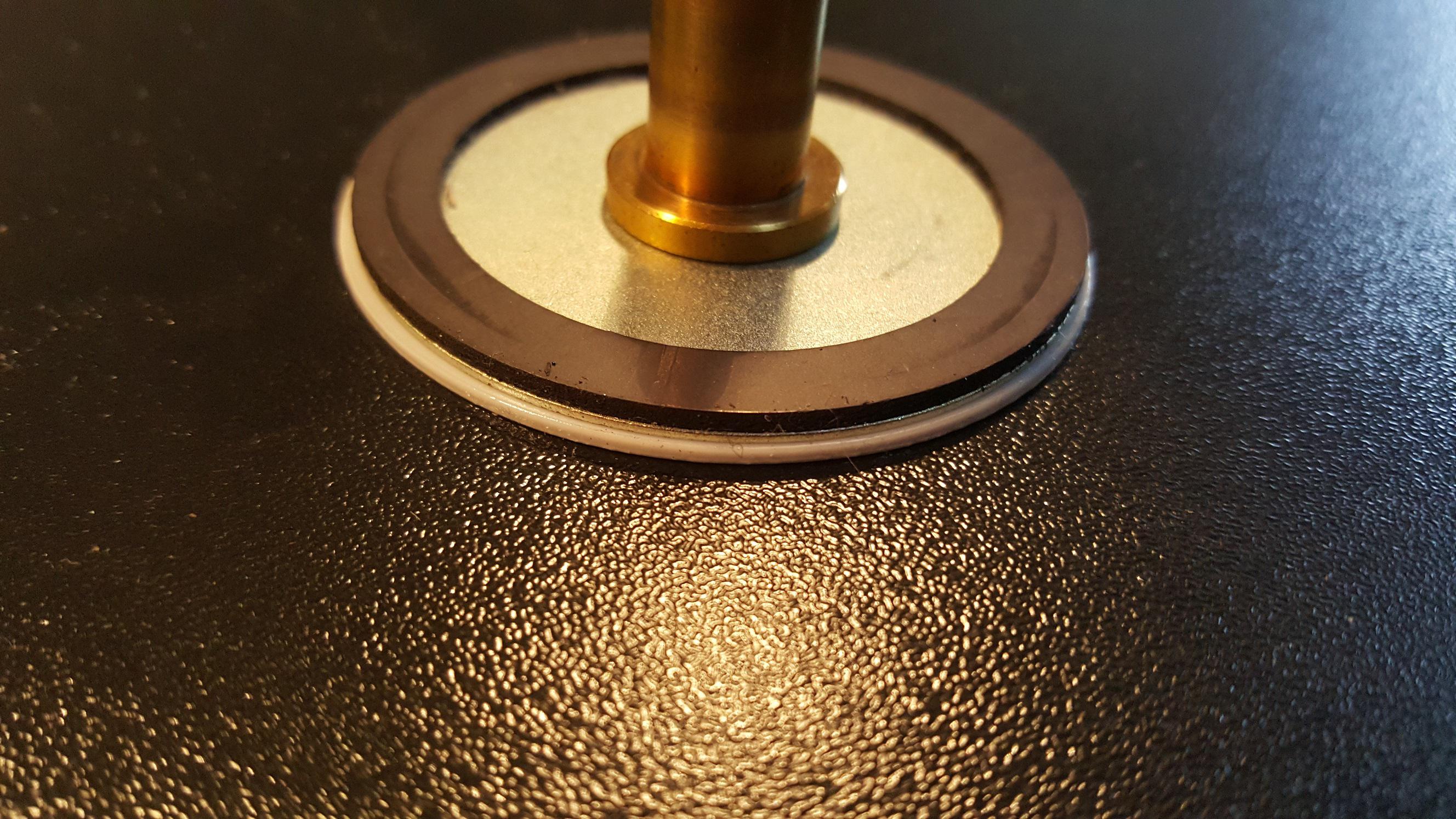

Comme le Téflon que j'ai trouvé fait 8mm au lieu de 7mm, il suffit d'ajouter une rondelle de 1mm sous la roue de l'encodeur :

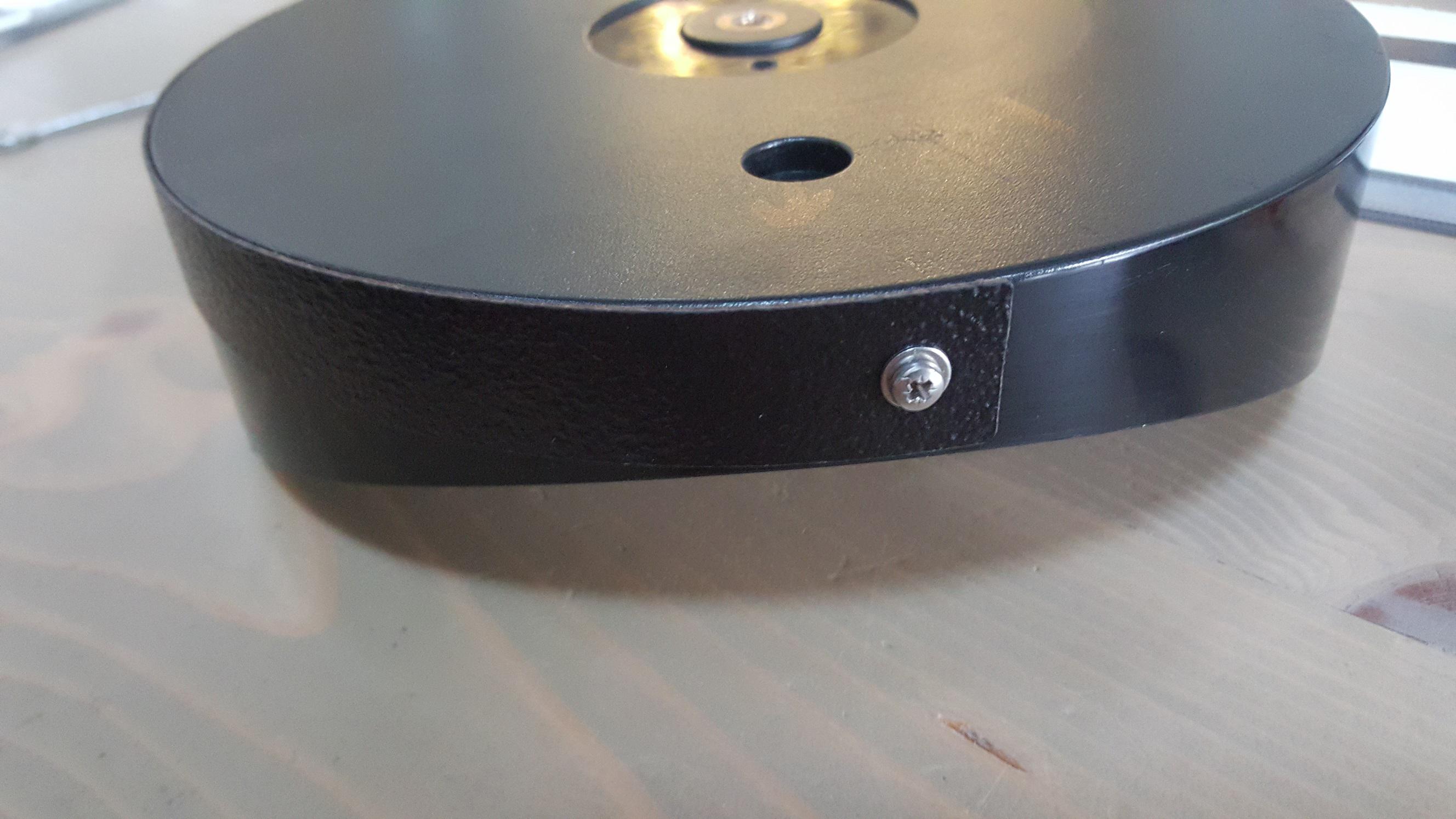

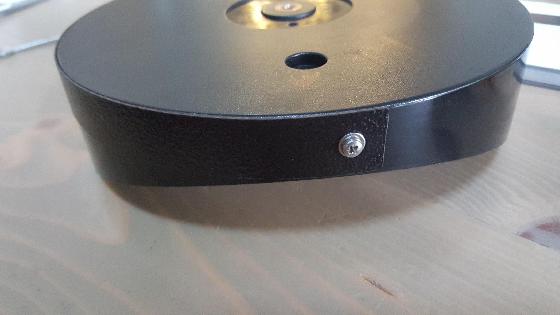

Une image de l'Ebony Star placé sur l'axe d'altitude :

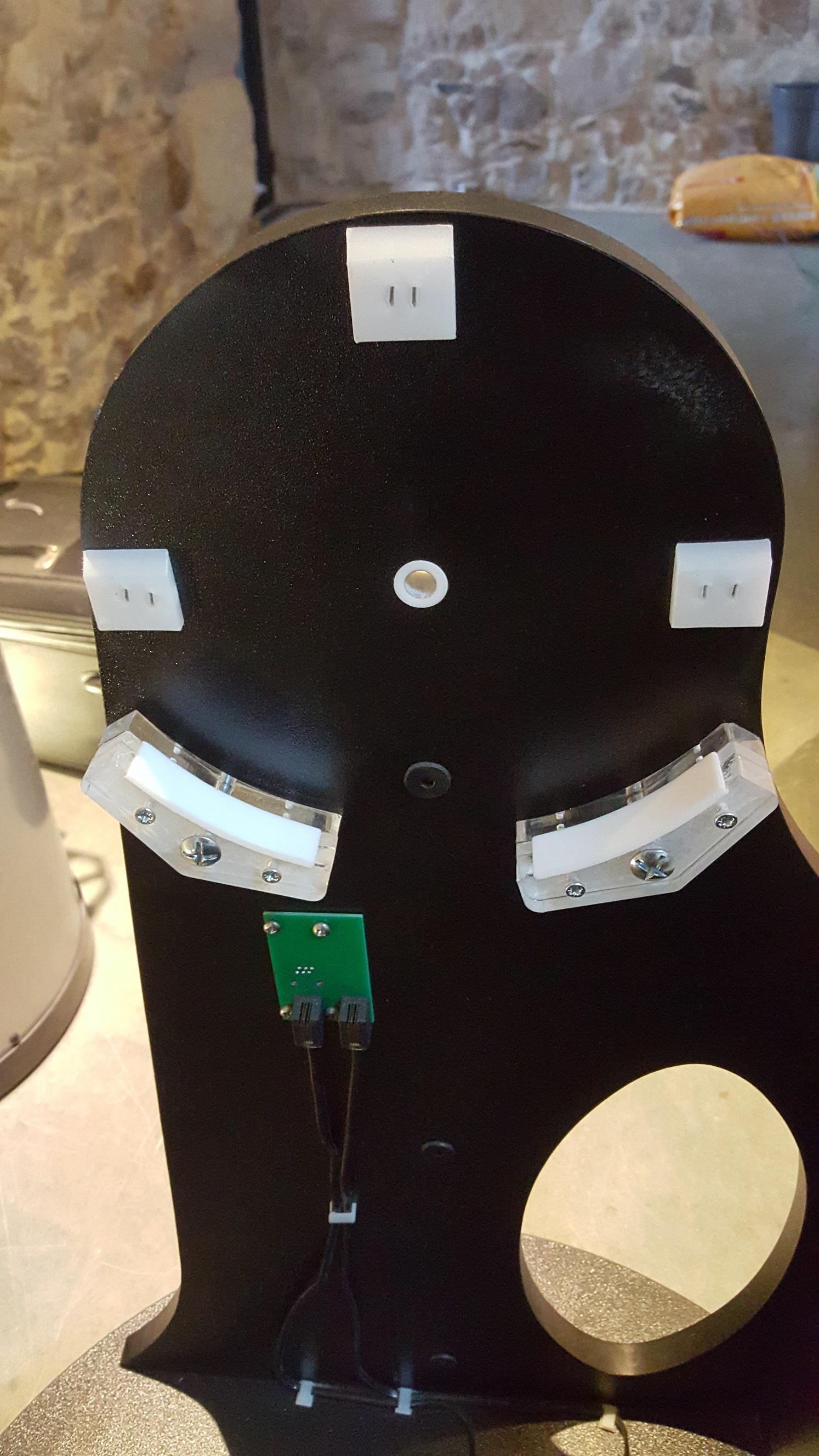

Et en voici une des nouveaux support d'axe en places :

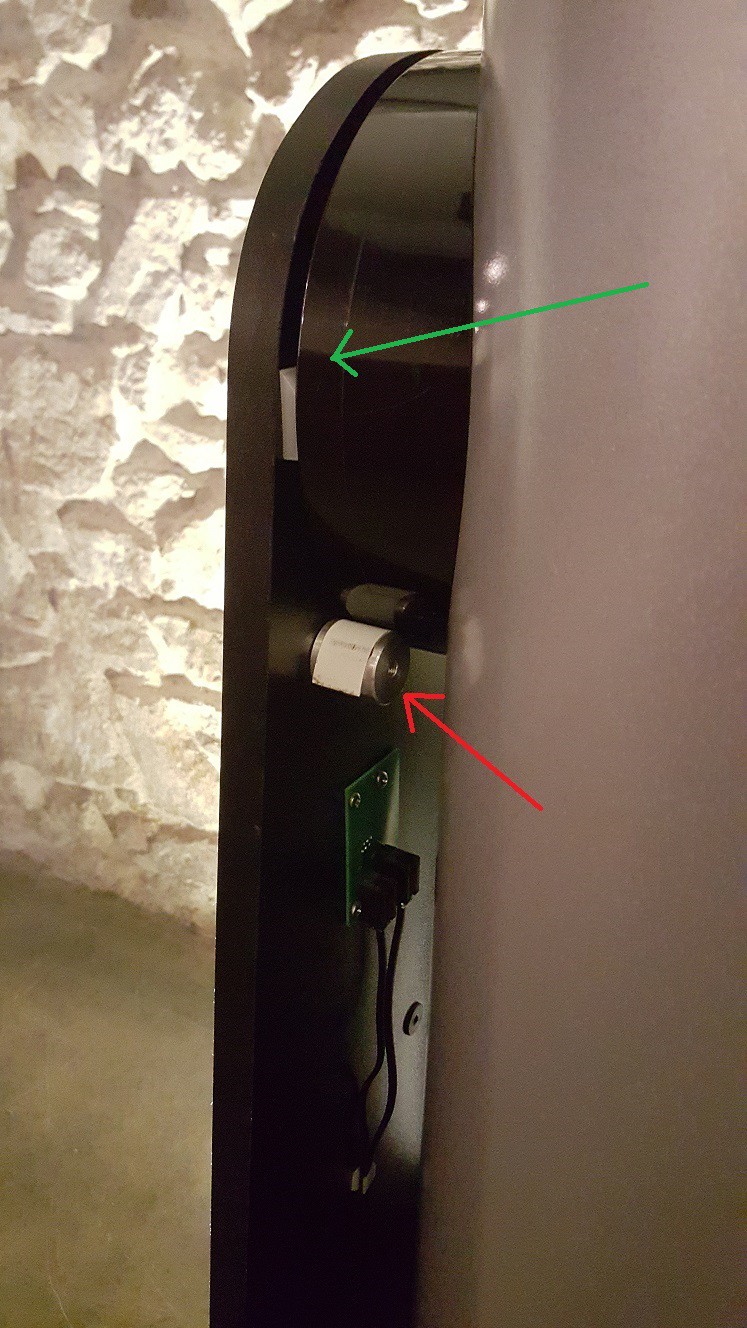

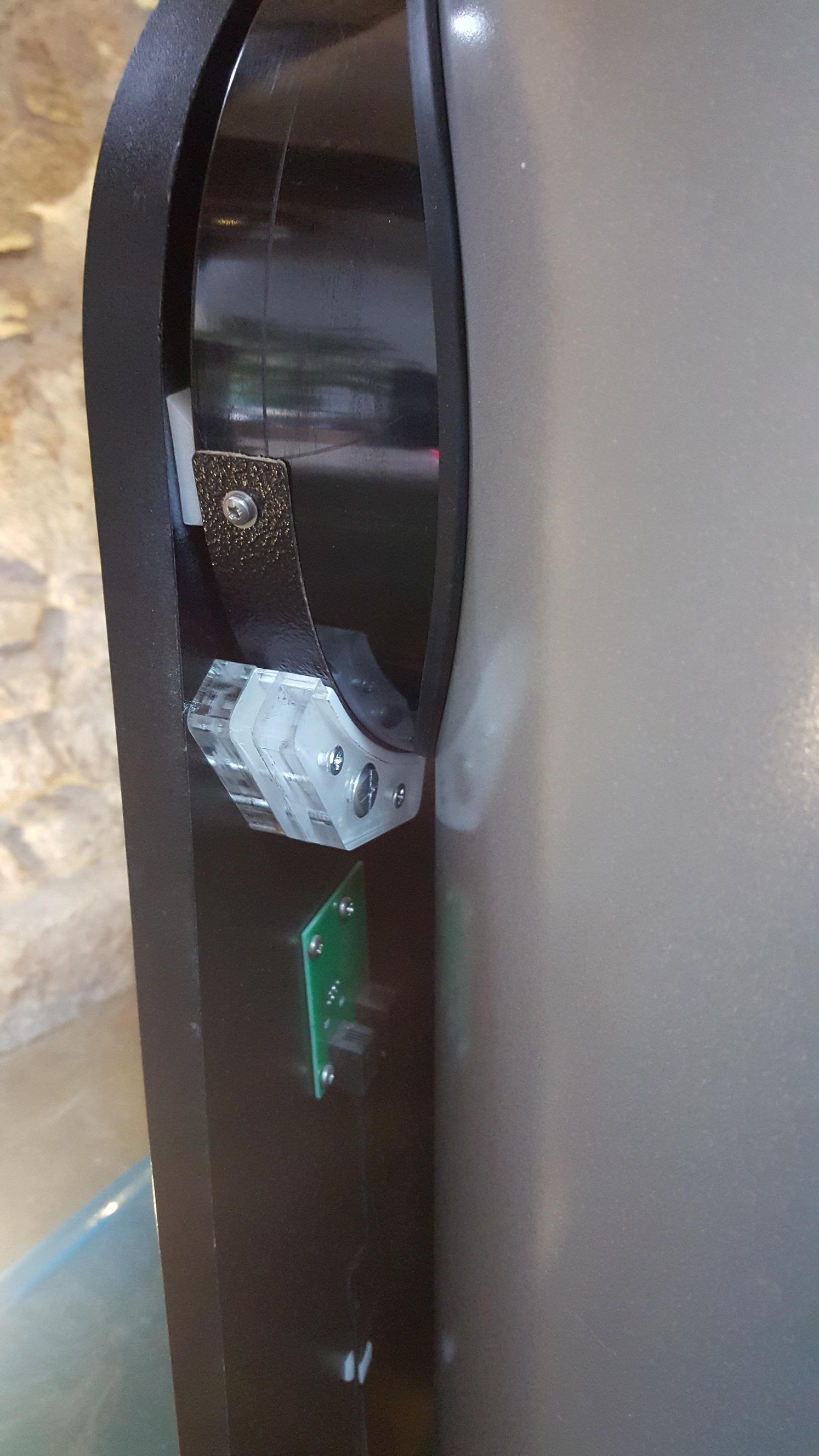

Ce qui donne ça une fois tout remonté :

Vous pouvez voir sur cette dernière image, que j'ai ajouté un joint en caoutchouc entre l'axe en plastique et le tube, c'est de là que proviennent les "craquements et grincements".





Résultat :

C'est top, plus de collage, glissement souple... du bonheur !

PS : Je peux fournir les fichiers 3D pour ceux qui souhaiteraient le faire.

Et même vous modéliser ce dont vous pourriez avoir besoin.



Bon Ciel !

Modifié 24 octobre 2015 par -JFK-

[benjamindenantes]

Si désormais tu as un mouvement agréable, c'est l'essentiel.

Finalement par quelle technique d'usinage tu as obtenu tes supports en PMMA?

[-JFK-]

Hello,



Découpe laser pour le PMMA.

CNC pour le Téflon.

Ça rend bien et c'est ultra efficace !

[-JFK-]

Hello,



Comme je ne suis pas satisfait du glissement azimutal (ça colle encore au démarrage), je vais faire une nouvelle modification en changent la base.

Je vais utiliser du MDF hydrofuge de 18mm.



Je souhaite ajouter des roulettes réglables en hauteur pour ajuster le poids répartit sur les roulettes.



Comme j'aime les choses simple voici mon idée :

Je pars sur du plat d'acier de 4mm, les roulettes font 29mm de diamètre, elles sont sur roulement à billes et la bande de roulement est en Nitrile pour un roulement fluide et silencieux. Elles roulent sur la même bande d'EbonyStar que les patins Téflon.

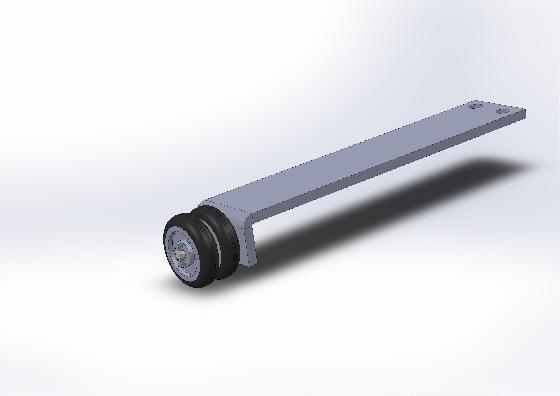

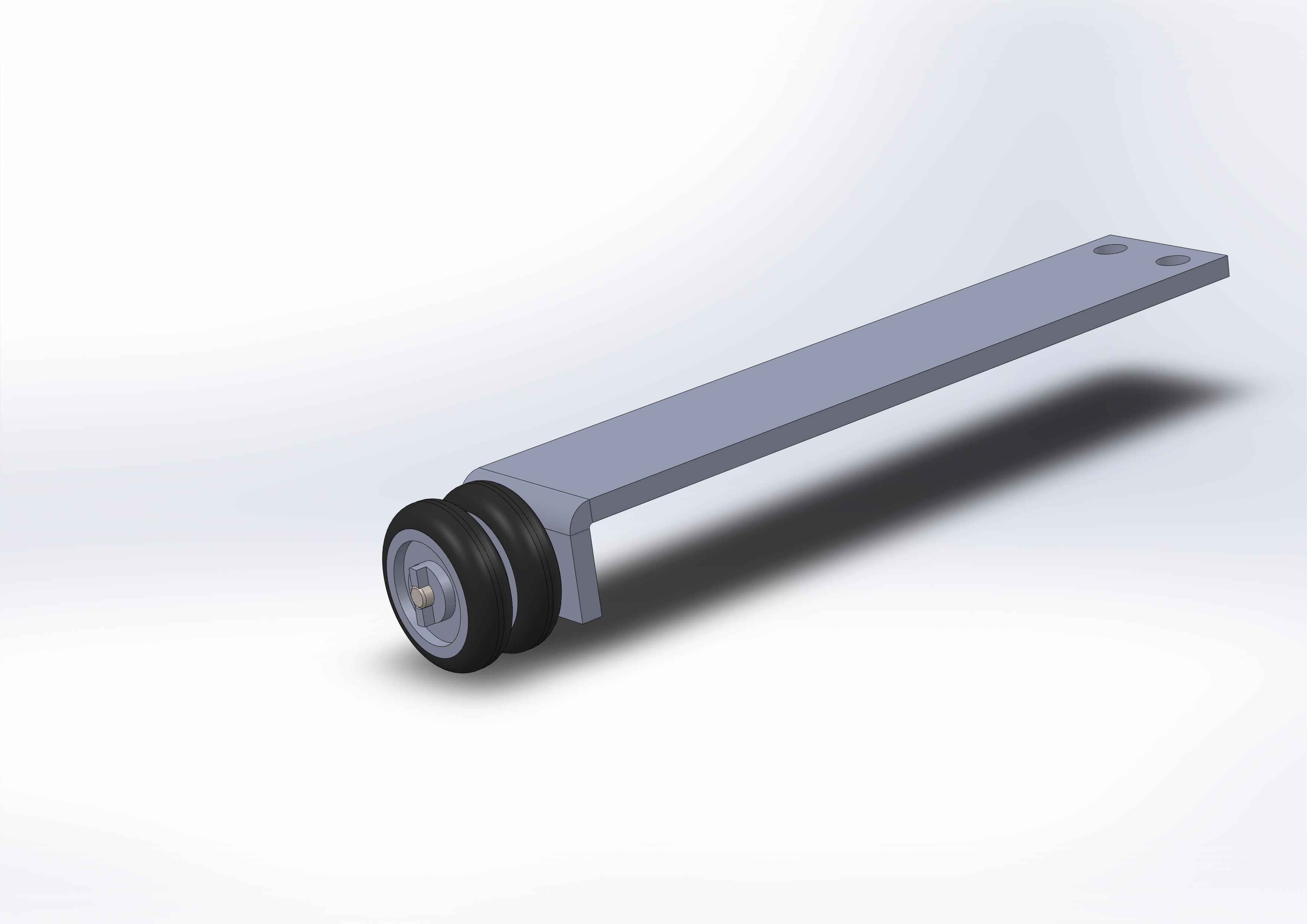

Voici les roulettes et leur support :

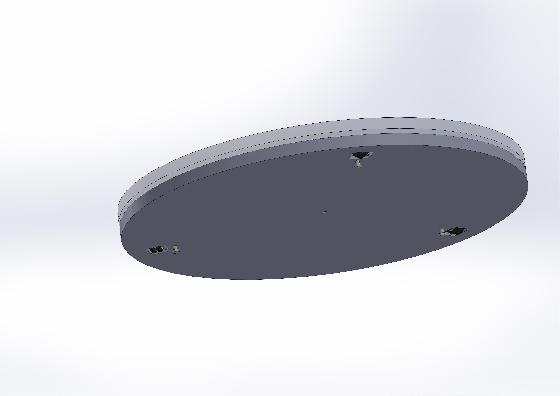

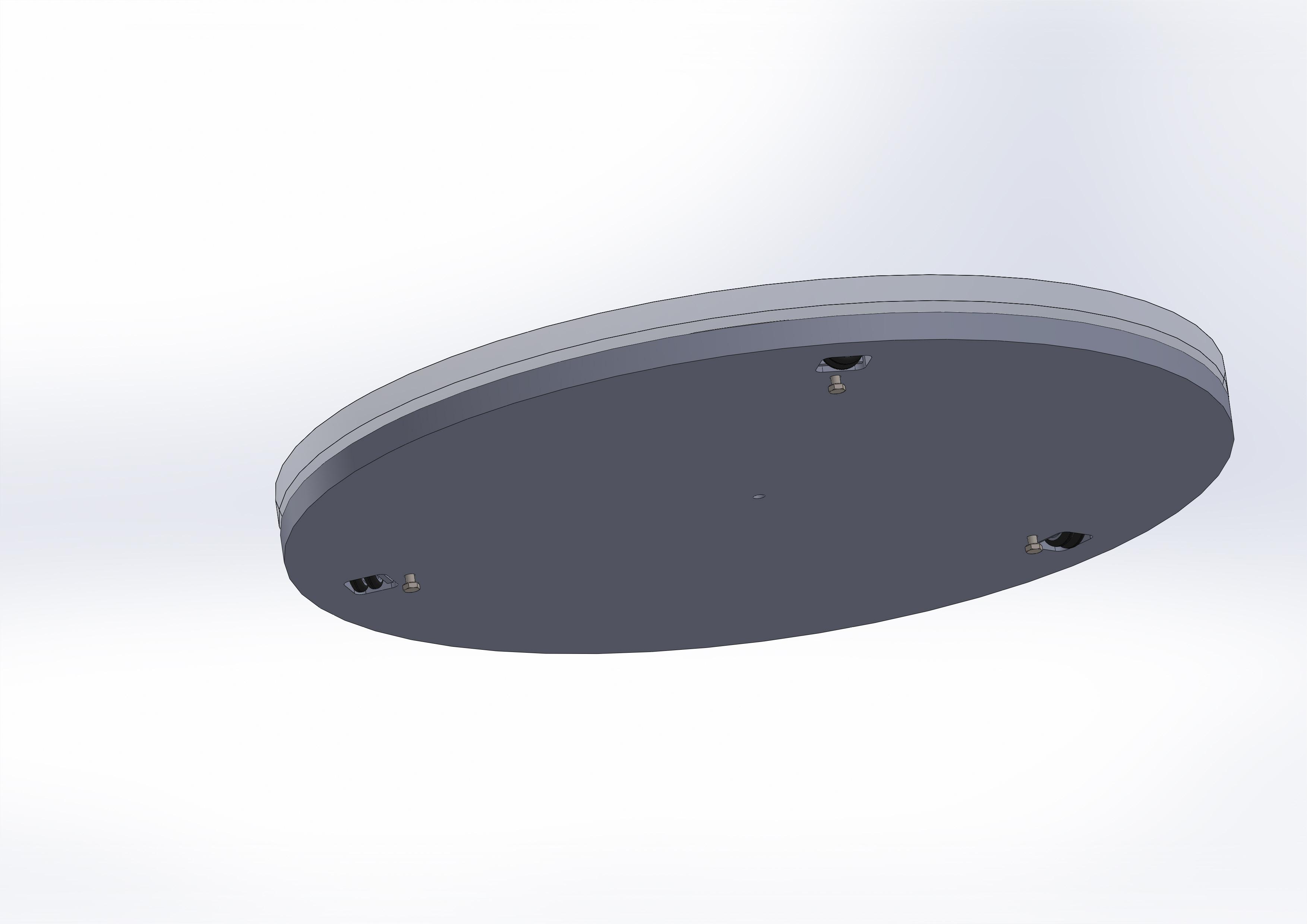

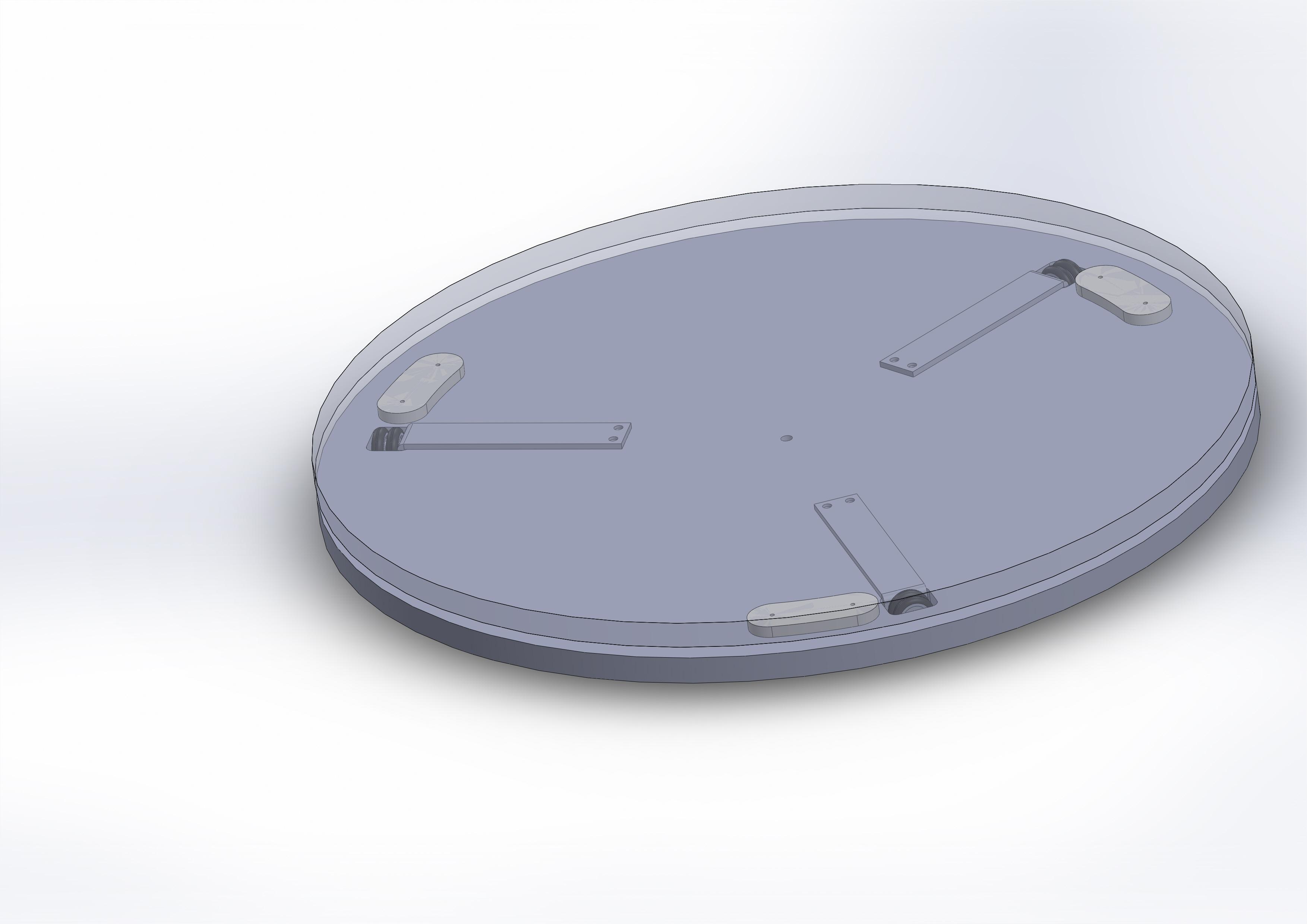

Et voici comment cela sera placé :



On voit dessous, une vis qui vient pousser vers le haut le plat d'acier et donc lever les roulettes pour ajuster le rapport entre roulettes et Téflon : (Il n'y a pas les pieds de sol sur ce dessin)



Voilà, j'attend vos commentaires et idées le temps de recevoir les roulettes.
