Se fabriquer une camera AllSky pour moins de 100 Euros c'est possible ;-)

[pierrealexandre77]

Hello Greg



Si des fois tu te sens l'ama partageuse, j 'ai fait créer un forum dédié électronique sur observatoire-amateur.com



Tu as accès ici : http://observatoire-amateur.com/viewforum.php?f=18&sid=6d4700b0332f6a4bf80a1688d643743d



Si tu veux être le premier contributeur, tu es plus que bienvenu!

Je retourne sur mes problématiques de toit roulant (



Bonne journée à tous!

PA

[Greg34]

Bon, finalement avec un vrai programmeur j'ai réussi à faire fonctionner ma version en 16MB sur la caméra





Reste plus qu'à faire un joli uBoot personnalisé.



Si des fois tu te sens l'ama partageuse, j 'ai fait créer un forum dédié électronique sur observatoire-amateur.com



Salut pierrealexandre77,



Le partage, je le fais ici pour éviter d'éparpiller le sujet et je ferai (quand j'aurai le temps) une synthèse sur mon site plus tard en expliquant tout de A à Z



Pour le moment, c'est pas compliqué ...la manip consiste à dessouder le SPI et à le remplacer par un plus gros (de 8MB à 16MB ) pour travailler avec le SDK de cette cam

[Greg34]

Le log de chargement avec le nouvelle SPI:

U-Boot 2010.06-svn (May 12 2015 - 16:55:46)

DRAM:  256 MiB
Check spi flash controller v350... Found
Spi(cs1) ID: 0xC2 0x20 0x18 0xC2 0x20 0x18
Spi(cs1): Block:64KB Chip:16MB Name:"MX25L128"
envcrc 0x808dcc2f
ENV_SIZE = 0xfffc
In:    serial
Out:   serial
Err:   serial
Press Ctrl+C to stop autoboot
16384 KiB hi_sfc at 0:0 is now current device

## Booting kernel from Legacy Image at 82000000 ...
  Image Name:   Linux-3.0.8
  Image Type:   ARM Linux Kernel Image (uncompressed)
  Data Size:    2890856 Bytes = 2.8 MiB
  Load Address: 80008000
  Entry Point:  80008000


load=0x80008000,_bss_end=80829828,image_end=802c9c68,boot_sp=807c7168
  Loading Kernel Image ... OK
OK

Starting kernel ...

Uncompressing Linux... done, booting the kernel.
Linux version 3.0.8 (pub@BVT-SDK-SERVER3) (gcc version 4.4.1 (Hisilicon_v100(gcc4.4-290+uclibc_0.9.32.1+eabi+linuxpthread)) ) #1 Wed Feb 19 22:10:11 HKT 2014
CPU: ARM926EJ-S [41069265] revision 5 (ARMv5TEJ), cr=00053177
CPU: VIVT data cache, VIVT instruction cache
Machine: hi3518
Ignoring unrecognised tag 0x54410010
Memory policy: ECC disabled, Data cache writeback
AXI bus clock 200000000.
Built 1 zonelists in Zone order, mobility grouping on.  Total pages: 10922
Kernel command line: mem=43M console=ttyAMA0,115200 root=/dev/mtdblock2 rootfstype=jffs2 mtdparts=hi_sfc:1M(boot),3M(kernel),12M(rootfs)
PID hash table entries: 256 (order: -2, 1024 bytes)
Dentry cache hash table entries: 8192 (order: 3, 32768 bytes)
Inode-cache hash table entries: 4096 (order: 2, 16384 bytes)
Memory: 43MB = 43MB total
Memory: 38128k/38128k available, 5904k reserved, 0K highmem
Virtual kernel memory layout:
   vector  : 0xffff0000 - 0xffff1000   (   4 kB)
   fixmap  : 0xfff00000 - 0xfffe0000   ( 896 kB)
   DMA     : 0xffc00000 - 0xffe00000   (   2 MB)
   vmalloc : 0xc3000000 - 0xfe000000   ( 944 MB)
   lowmem  : 0xc0000000 - 0xc2b00000   (  43 MB)
   modules : 0xbf000000 - 0xc0000000   (  16 MB)
     .init : 0xc0008000 - 0xc0029000   ( 132 kB)
     .text : 0xc0029000 - 0xc0513000   (5032 kB)
     .data : 0xc0514000 - 0xc0537fa0   ( 144 kB)
      .bss : 0xc0537fc4 - 0xc0555240   ( 117 kB)
SLUB: Genslabs=13, HWalign=32, Order=0-3, MinObjects=0, CPUs=1, Nodes=1
NR_IRQS:32 nr_irqs:32 32
sched_clock: 32 bits at 100MHz, resolution 10ns, wraps every 42949ms
Console: colour dummy device 80x30
Calibrating delay loop... 218.72 BogoMIPS (lpj=1093632)
pid_max: default: 32768 minimum: 301
Mount-cache hash table entries: 512
CPU: Testing write buffer coherency: ok
NET: Registered protocol family 16
Serial: AMBA PL011 UART driver
uart:0: ttyAMA0 at MMIO 0x20080000 (irq = 5) is a PL011 rev2
console [ttyAMA0] enabled
uart:1: ttyAMA1 at MMIO 0x20090000 (irq = 5) is a PL011 rev2
bio: create slab <bio-0> at 0
SCSI subsystem initialized
usbcore: registered new interface driver usbfs
usbcore: registered new interface driver hub
usbcore: registered new device driver usb
cfg80211: Calling CRDA to update world regulatory domain
Switching to clocksource timer1
NET: Registered protocol family 2
IP route cache hash table entries: 1024 (order: 0, 4096 bytes)
TCP established hash table entries: 2048 (order: 2, 16384 bytes)
TCP bind hash table entries: 2048 (order: 1, 8192 bytes)
TCP: Hash tables configured (established 2048 bind 2048)
TCP reno registered
UDP hash table entries: 256 (order: 0, 4096 bytes)
UDP-Lite hash table entries: 256 (order: 0, 4096 bytes)
NET: Registered protocol family 1
RPC: Registered named UNIX socket transport module.
RPC: Registered udp transport module.
RPC: Registered tcp transport module.
RPC: Registered tcp NFSv4.1 backchannel transport module.
NetWinder Floating Point Emulator V0.97 (double precision)
VFS: Disk quotas dquot_6.5.2
Dquot-cache hash table entries: 1024 (order 0, 4096 bytes)
JFFS2 version 2.2. (NAND) © 2001-2006 Red Hat, Inc.
fuse init (API version 7.16)
msgmni has been set to 74
Block layer SCSI generic (bsg) driver version 0.4 loaded (major 253)
io scheduler noop registered
io scheduler deadline registered (default)
io scheduler cfq registered
brd: module loaded
loop: module loaded
Spi id table Version 1.22
Spi(cs1) ID: 0xC2 0x20 0x18 0xC2 0x20 0x18
SPI FLASH start_up_mode is 3 Bytes
Spi(cs1):
Block:64KB
Chip:16MB
Name:"MX25L128XX"
spi size: 16MB
chip num: 1
3 cmdlinepart partitions found on MTD device hi_sfc
Creating 3 MTD partitions on "hi_sfc":
0x000000000000-0x000000100000 : "boot"
0x000000100000-0x000000400000 : "kernel"
0x000000400000-0x000001000000 : "rootfs"
Fixed MDIO Bus: probed
himii: probed
usbcore: registered new interface driver rt2500usb
usbcore: registered new interface driver rt73usb
ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
hiusb-ehci hiusb-ehci.0: HIUSB EHCI
hiusb-ehci hiusb-ehci.0: new USB bus registered, assigned bus number 1
hiusb-ehci hiusb-ehci.0: irq 15, io mem 0x100b0000
hiusb-ehci hiusb-ehci.0: USB 0.0 started, EHCI 1.00
hub 1-0:1.0: USB hub found
hub 1-0:1.0: 1 port detected
ohci_hcd: USB 1.1 'Open' Host Controller (OHCI) Driver
hiusb-ohci hiusb-ohci.0: HIUSB OHCI
hiusb-ohci hiusb-ohci.0: new USB bus registered, assigned bus number 2
hiusb-ohci hiusb-ohci.0: irq 16, io mem 0x100a0000
hub 2-0:1.0: USB hub found
hub 2-0:1.0: 1 port detected
usbcore: registered new interface driver cdc_acm
cdc_acm: USB Abstract Control Model driver for USB modems and ISDN adapters
usbcore: registered new interface driver cdc_wdm
Initializing USB Mass Storage driver...
usbcore: registered new interface driver usb-storage
USB Mass Storage support registered.
usbcore: registered new interface driver ums-alauda
usbcore: registered new interface driver ums-datafab
usbcore: registered new interface driver ums-freecom
usbcore: registered new interface driver ums-isd200
usbcore: registered new interface driver ums-jumpshot
usbcore: registered new interface driver ums-sddr09
usbcore: registered new interface driver ums-sddr55
usbcore: registered new interface driver mdc800
mdc800: v0.7.5 (30/10/2000):USB Driver for Mustek MDC800 Digital Camera
mousedev: PS/2 mouse device common for all mice
usbcore: registered new interface driver usbhid
usbhid: USB HID core driver
TCP cubic registered
Initializing XFRM netlink socket
NET: Registered protocol family 10
NET: Registered protocol family 17
NET: Registered protocol family 15
lib80211: common routines for IEEE802.11 drivers
Registering the dns_resolver key type
registered taskstats version 1
drivers/rtc/hctosys.c: unable to open rtc device (rtc0)
▒VFS: Mounted root (jffs2 filesystem) on device 31:2.
Freeing init memory: 132K

           _ _ _ _ _ _ _ _ _ _ _ _
           \  _  _   _  _ _ ___
           / /__/ \ |_/
          / __   /  -  _ ___
         / /  / /  / /
 _ _ _ _/ /  /  \_/  \_ ______
___________\___\__________________

[RCS]: /etc/init.d/S00devs
[RCS]: /etc/init.d/S01udev
udevd (502): /proc/502/oom_adj is deprecated, please use /proc/502/oom_score_adj instead.
[RCS]: /etc/init.d/S80network
Auto login as root ...
Jan  1 00:00:03 login[507]: root login on 'ttyS000'
Welcome to HiLinux.
None of nfsroot found in cmdline.
# ifconfig
#  ifconfig eth0 192.168.1.10 netmask 255.255.255.0
ADDRCONF(NETDEV_UP): eth0: link is not ready
# PHY: himii:01 - Link is Up - 100/Full
ADDRCONF(NETDEV_CHANGE): eth0: link becomes ready



Par contre, comme ça marche jamais du premier coup...impossible de faire un ping sur le réseau extérieur

Je peux m'auto pinger et les voyants up/down clignote sur la fiche rj45 de la cam...



ifconfig eth0 192.168.1.10 netmask 255.255.255.0

route add default gw 192.168.1.1



Et que néni !

Bon...après un problème encore un autre

[Greg34]

Hello,



A ce jour:

-Uboot: terminé.

-Compilation kernel: terminé.

-Rootfs (jffs2): terminé.



Le système boot proprement avec la connexion réseau (m'en a fait baver cette connexion !).

Maintenant, en plus de l'accès telnet, je me suis mis un serveur ftp sur la cam pour upper des fichiers plus rapidement lors des tests



Reste encore à charger les drivers, interfacer (pour dégrossir) un soft sous windows pour piloter la cam...



Une tof du matos utilisé ci-dessous (pour un cout total de 6€):



Bon dimanche.

[Greg34]

Reste encore à charger les drivers



Fait !



U-Boot 2010.06-svn (May 12 2015 - 16:55:46)

DRAM:  256 MiB
Check spi flash controller v350... Found
Spi(cs1) ID: 0xC2 0x20 0x18 0xC2 0x20 0x18
Spi(cs1): Block:64KB Chip:16MB Name:"MX25L128"
envcrc 0x6025ab43
ENV_SIZE = 0xfffc
In:    serial
Out:   serial
Err:   serial
Press Ctrl+C to stop autoboot
16384 KiB hi_sfc at 0:0 is now current device

## Booting kernel from Legacy Image at 82000000 ...
  Image Name:   Linux-3.0.8
  Image Type:   ARM Linux Kernel Image (uncompressed)
  Data Size:    2921360 Bytes = 2.8 MiB
  Load Address: 80008000
  Entry Point:  80008000


load=0x80008000,_bss_end=80829828,image_end=802d1390,boot_sp=807c7168
  Loading Kernel Image ... OK
OK

Starting kernel ...

Uncompressing Linux... done, booting the kernel.
Linux version 3.0.8 (root@kali) (gcc version 4.4.1 (Hisilicon_v100(gcc4.4-290+uclibc_0.9.32.1+eabi+linuxpthread)) ) #4 Sat Jun 3 18:42:44 EDT 2017
CPU: ARM926EJ-S [41069265] revision 5 (ARMv5TEJ), cr=00053177
CPU: VIVT data cache, VIVT instruction cache
Machine: hi3518
Ignoring unrecognised tag 0x54410010
Memory policy: ECC disabled, Data cache writeback
AXI bus clock 200000000.
Built 1 zonelists in Zone order, mobility grouping on.  Total pages: 10922
Kernel command line: mem=43M console=ttyAMA0,115200 root=/dev/mtdblock2 rootfstype=jffs2 mtdparts=hi_sfc:1M(boot),3M(kernel),12M(rootfs)
PID hash table entries: 256 (order: -2, 1024 bytes)
Dentry cache hash table entries: 8192 (order: 3, 32768 bytes)
Inode-cache hash table entries: 4096 (order: 2, 16384 bytes)
Memory: 43MB = 43MB total
Memory: 38044k/38044k available, 5988k reserved, 0K highmem
Virtual kernel memory layout:
   vector  : 0xffff0000 - 0xffff1000   (   4 kB)
   fixmap  : 0xfff00000 - 0xfffe0000   ( 896 kB)
   DMA     : 0xffc00000 - 0xffe00000   (   2 MB)
   vmalloc : 0xc3000000 - 0xfe000000   ( 944 MB)
   lowmem  : 0xc0000000 - 0xc2b00000   (  43 MB)
   modules : 0xbf000000 - 0xc0000000   (  16 MB)
     .init : 0xc0008000 - 0xc0029000   ( 132 kB)
     .text : 0xc0029000 - 0xc051f000   (5080 kB)
     .data : 0xc0520000 - 0xc054b7c0   ( 174 kB)
      .bss : 0xc054b7e4 - 0xc056a440   ( 124 kB)
SLUB: Genslabs=13, HWalign=32, Order=0-3, MinObjects=0, CPUs=1, Nodes=1
NR_IRQS:32 nr_irqs:32 32
sched_clock: 32 bits at 100MHz, resolution 10ns, wraps every 42949ms
Console: colour dummy device 80x30
Calibrating delay loop... 218.72 BogoMIPS (lpj=1093632)
pid_max: default: 32768 minimum: 301
Mount-cache hash table entries: 512
CPU: Testing write buffer coherency: ok
NET: Registered protocol family 16
Serial: AMBA PL011 UART driver
uart:0: ttyAMA0 at MMIO 0x20080000 (irq = 5) is a PL011 rev2
console [ttyAMA0] enabled
uart:1: ttyAMA1 at MMIO 0x20090000 (irq = 5) is a PL011 rev2
bio: create slab <bio-0> at 0
SCSI subsystem initialized
usbcore: registered new interface driver usbfs
usbcore: registered new interface driver hub
usbcore: registered new device driver usb
Advanced Linux Sound Architecture Driver Version 1.0.24.
cfg80211: Calling CRDA to update world regulatory domain
Switching to clocksource timer1
NET: Registered protocol family 2
IP route cache hash table entries: 1024 (order: 0, 4096 bytes)
TCP established hash table entries: 2048 (order: 2, 16384 bytes)
TCP bind hash table entries: 2048 (order: 1, 8192 bytes)
TCP: Hash tables configured (established 2048 bind 2048)
TCP reno registered
UDP hash table entries: 256 (order: 0, 4096 bytes)
UDP-Lite hash table entries: 256 (order: 0, 4096 bytes)
NET: Registered protocol family 1
RPC: Registered named UNIX socket transport module.
RPC: Registered udp transport module.
RPC: Registered tcp transport module.
RPC: Registered tcp NFSv4.1 backchannel transport module.
NetWinder Floating Point Emulator V0.97 (double precision)
VFS: Disk quotas dquot_6.5.2
Dquot-cache hash table entries: 1024 (order 0, 4096 bytes)
squashfs: version 4.0 (2009/01/31) Phillip Lougher
JFFS2 version 2.2. (NAND) © 2001-2006 Red Hat, Inc.
fuse init (API version 7.16)
msgmni has been set to 74
Block layer SCSI generic (bsg) driver version 0.4 loaded (major 253)
io scheduler noop registered
io scheduler deadline registered (default)
io scheduler cfq registered
brd: module loaded
loop: module loaded
Spi id table Version 1.22
Spi(cs1) ID: 0xC2 0x20 0x18 0xC2 0x20 0x18
SPI FLASH start_up_mode is 3 Bytes
Spi(cs1):
Block:64KB
Chip:16MB
Name:"MX25L128XX"
spi size: 16MB
chip num: 1
3 cmdlinepart partitions found on MTD device hi_sfc
Creating 3 MTD partitions on "hi_sfc":
0x000000000000-0x000000100000 : "boot"
0x000000100000-0x000000400000 : "kernel"
0x000000400000-0x000001000000 : "rootfs"
Fixed MDIO Bus: probed
himii: probed
CAN device driver interface
usbcore: registered new interface driver ipheth
usbcore: registered new interface driver rt2500usb
usbcore: registered new interface driver rt73usb
ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
hiusb-ehci hiusb-ehci.0: HIUSB EHCI
hiusb-ehci hiusb-ehci.0: new USB bus registered, assigned bus number 1
hiusb-ehci hiusb-ehci.0: irq 15, io mem 0x100b0000
hiusb-ehci hiusb-ehci.0: USB 0.0 started, EHCI 1.00
hub 1-0:1.0: USB hub found
hub 1-0:1.0: 1 port detected
ohci_hcd: USB 1.1 'Open' Host Controller (OHCI) Driver
hiusb-ohci hiusb-ohci.0: HIUSB OHCI
hiusb-ohci hiusb-ohci.0: new USB bus registered, assigned bus number 2
hiusb-ohci hiusb-ohci.0: irq 16, io mem 0x100a0000
hub 2-0:1.0: USB hub found
hub 2-0:1.0: 1 port detected
usbcore: registered new interface driver cdc_acm
cdc_acm: USB Abstract Control Model driver for USB modems and ISDN adapters
usbcore: registered new interface driver cdc_wdm
Initializing USB Mass Storage driver...
usbcore: registered new interface driver usb-storage
USB Mass Storage support registered.
usbcore: registered new interface driver ums-alauda
usbcore: registered new interface driver ums-datafab
usbcore: registered new interface driver ums-freecom
usbcore: registered new interface driver ums-isd200
usbcore: registered new interface driver ums-jumpshot
usbcore: registered new interface driver ums-sddr09
usbcore: registered new interface driver ums-sddr55
usbcore: registered new interface driver mdc800
mdc800: v0.7.5 (30/10/2000):USB Driver for Mustek MDC800 Digital Camera
mousedev: PS/2 mouse device common for all mice
lirc_dev: IR Remote Control driver registered, major 251
IR NEC protocol handler initialized
IR RC5(x) protocol handler initialized
IR RC6 protocol handler initialized
IR JVC protocol handler initialized
IR Sony protocol handler initialized
IR RC5 (streamzap) protocol handler initialized
IR LIRC bridge handler initialized
usbcore: registered new interface driver usbhid
usbhid: USB HID core driver
ALSA device list:
 No soundcards found.
TCP cubic registered
Initializing XFRM netlink socket
NET: Registered protocol family 17
NET: Registered protocol family 15
can: controller area network core (rev 20090105 abi 8)
NET: Registered protocol family 29
NET: Registered protocol family 33
lib80211: common routines for IEEE802.11 drivers
Registering the dns_resolver key type
registered taskstats version 1
drivers/rtc/hctosys.c: unable to open rtc device (rtc0)
▒VFS: Mounted root (jffs2 filesystem) on device 31:2.
Freeing init memory: 132K

           _ _ _ _ _ _ _ _ _ _ _ _
           \  _  _   _  _ _ ___
           / /__/ \ |_/
          / __   /  -  _ ___
         / /  / /  / /
 _ _ _ _/ /  /  \_/  \_ ______
___________\___\__________________

[RCS]: /etc/init.d/S00devs
[RCS]: /etc/init.d/S01udev
udevd (540): /proc/540/oom_adj is deprecated, please use /proc/540/oom_score_adj instead.
[RCS]: /etc/init.d/S80network
Hisilicon Media Memory Zone Manager
hi3518_base: module license 'Proprietary' taints kernel.
Disabling lock debugging due to kernel taint
Hisilicon UMAP device driver interface: v3.00
pa:82b00000, va:c3200000
load sys.ko for Hi3518...OK!
load viu.ko for Hi3518...OK!
ISP Mod init!
load vpss.ko ....OK!
load vou.ko ....OK!
load venc.ko for Hi3518...OK!
load group.ko for Hi3518...OK!
load chnl.ko for Hi3518...OK!
load h264e.ko for Hi3518...OK!
load jpege.ko for Hi3518...OK!
load rc.ko for Hi3518...OK!
load region.ko ....OK!
load vda.ko ....OK!
hi_i2c init is ok!
Jan  1 00:00:06 udevd-event[704]: udev_node_mknod: mknod(/dev/pwm, 020660, 10, 44) failed: File exists
Kernel: ssp initial ok!
acodec inited!
insert audio
==== Your input Sensor type is imx122 ====
*** Board tools : ver0.0.1_20121120 ***
[debug]: {source/utils/cmdshell.c:166}cmdstr:himm
0x20050068: 0x00FE2C2C --> 0x50002C2C
[END]
tcpsvd: listening on 0.0.0.0:21, starting
PHY: himii:01 - Link is Up - 100/Full

[gehelem]

Bravo !

[provista]

Énorme avec 6€ ce que tu fais



Belle avancée

[provista]

Cool😎

Je viens de recevoir la camera,

Demain je déballe et j'essaye cette future allsky

[Greg34]

Cool, un bidouilleur de plus



En ce moment, j'avoue en baver avec la reconnaissance du capteur...les exemples dans le dossier MPP du sdk ne marchent pas en suivant à la lettre les recommandations...

Messages d'erreurs du genre 'ISP init failed!'

Le sdk est prévu à la base pour des 'Demo board' mais bon...en grattant un peu, doit y avoir moyen

[gehelem]

Tenez bon les gars, tenez bon !

[bemo]

Bonjour, j'ai installé la caméra Starlight 1MP de Unitoptek, elle a marché très facilement, configuration avec le logiciel CMS téléchargé sur le site, aucun problème.

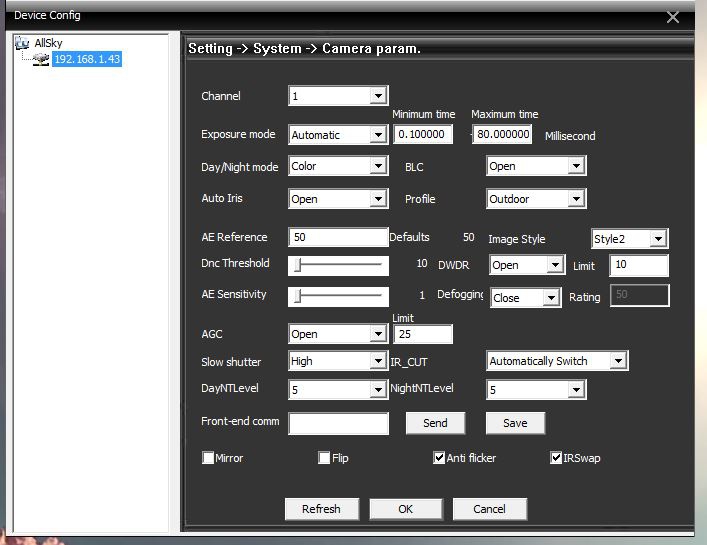

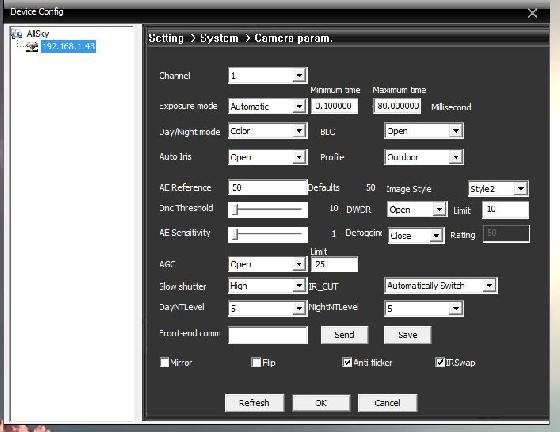

Maintenant je voulais comparer mes paramètres et les résultats obtenues avec ceux que vous avez, je vous deux images, nuit et jour, et le screen shot des paramètres de la cam.

Si vous pouviez me donner votre avis sur le résultat et les éventuels ajustements à faire.



arrggg, bon je vais chercher comment charger des images ici, j'ai encore oublié....



en tous cas je suis impressionné par la persévérance de Greg... courage....



PS: non je ne trouve pas comment faire.... ça dit même "vous ne pouvez pas envoyer de pièces jointes" dans la boite règles de messages......

Modifié 17 juin 2017 par bemo

[provista]

Sert toi de constellia sinon pour les inserts d'image

[bemo]

ouf............. je crois que j'y suis arrivé...............

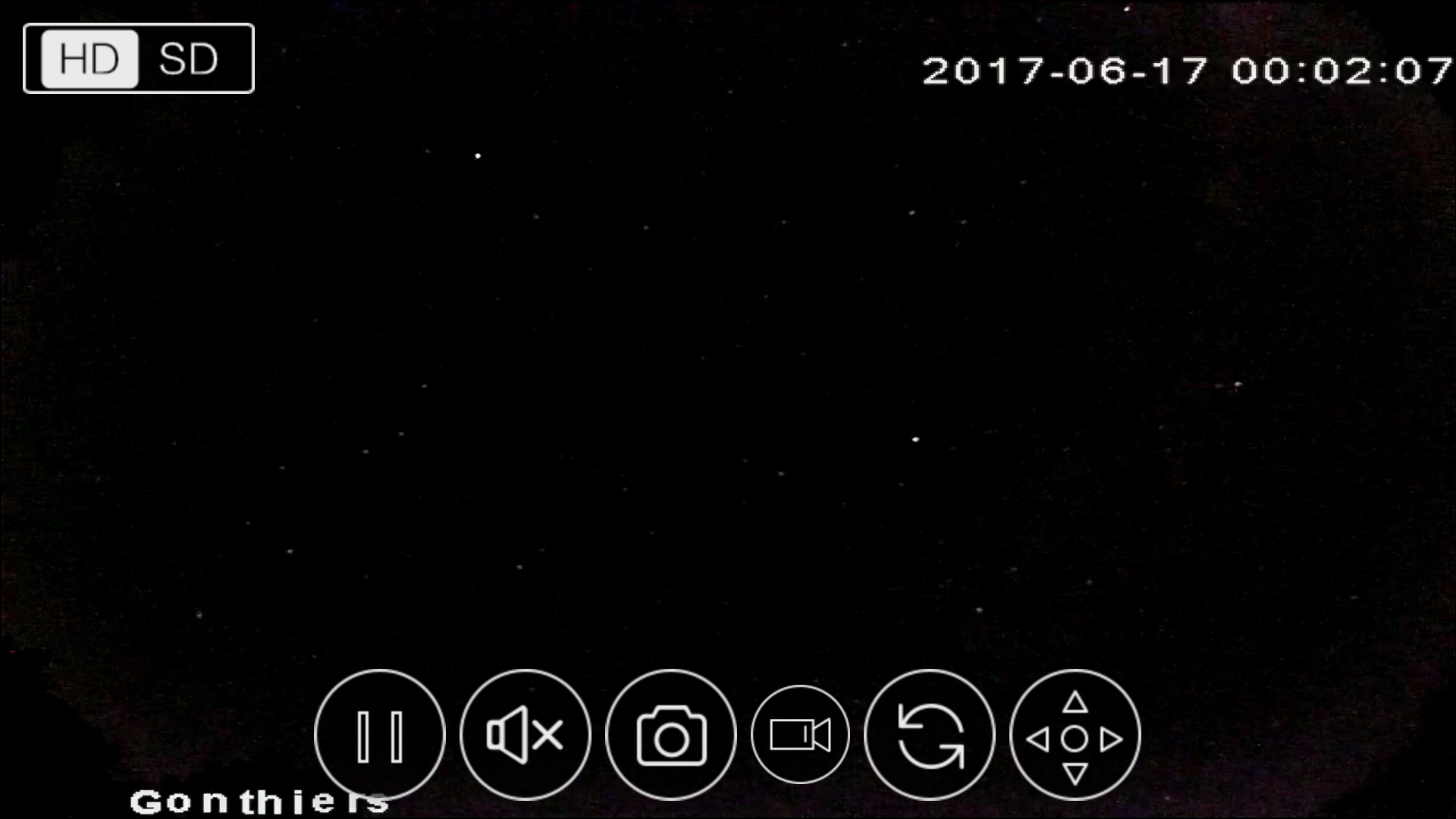

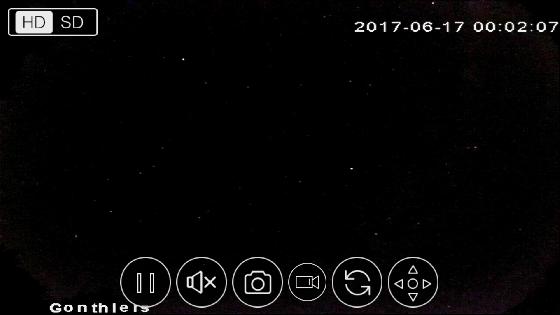

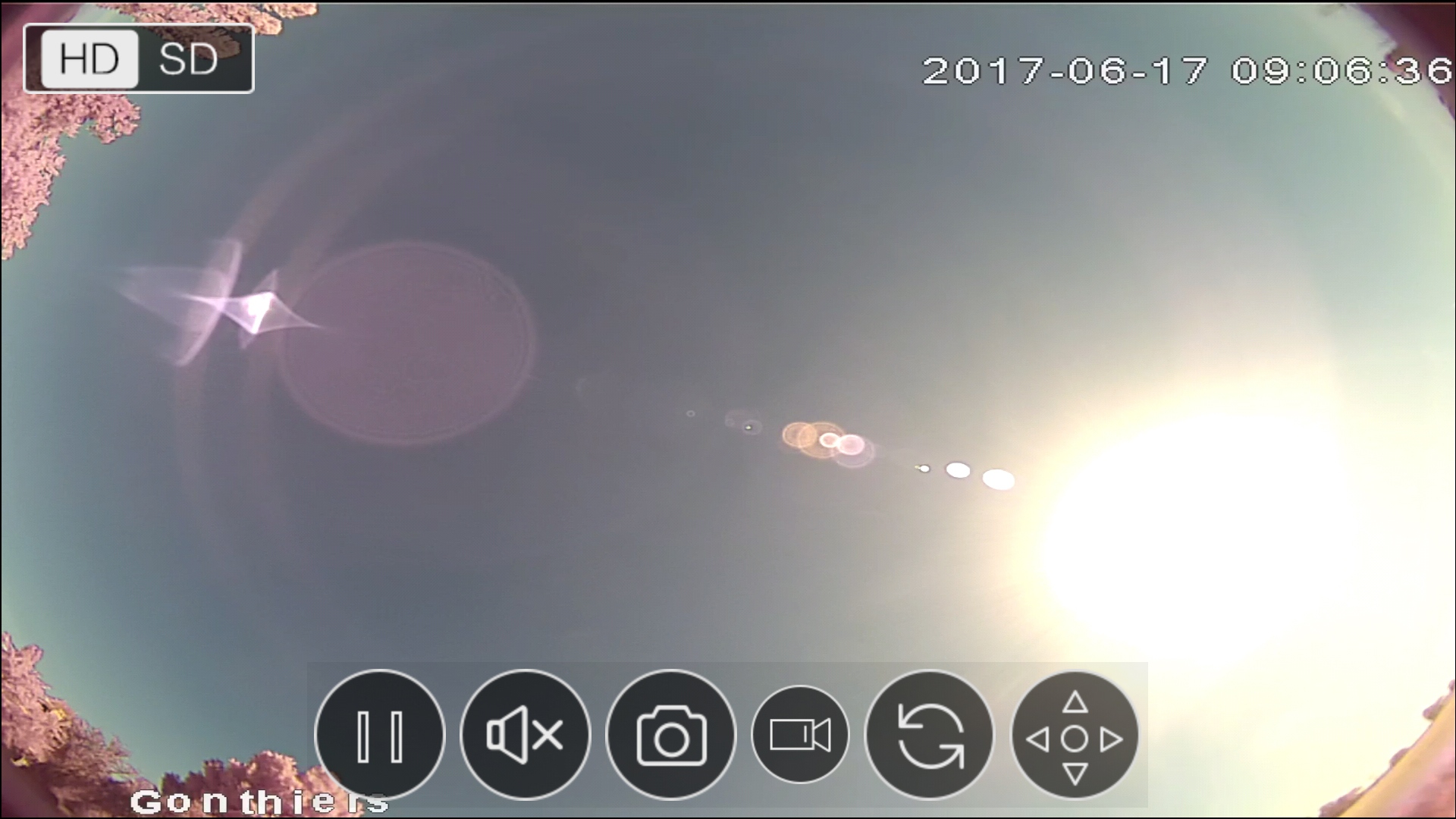

Mon paramétrage sort des étoiles sur l'image de nuit mais c'est vraiment juste, peut on faire mieux ?







[Greg34]

Tu peux pousser l'AE sensitivity mais bon...ça fera pas des miracles.



Je galère pas mal avec cette cam ! le SDK est pas vraiment explicite et les forums chinois non plus



Bref, j'ai récrée les anciennes partitions d'origines en modifiant le bloc qui contient l'application Sofia en la supprimant carrément et j'ai viré aussi le watchdog pour éviter de faire reboot la cam au moindre problème.



Du coup, en lisant le code source, je suis tombé sur cette définition:

[b]#define ISP_REG_BASE		0x205A0000[/b]
#define ISP_REG_SIZE		0x7fff

#define ISP_WINDOW0_START	0x205A010C
#define ISP_WINDOW0_SIZE	0x205A0110
#define ISP_WINDOW2_START	0x205A0120
#define ISP_WINDOW2_SIZE	0x205A0124

#define ISP_BYPASS_BASE		0x205A0040

#define SHADING_TABLE_NODE_NUMBER_MAX (129)
#define EXPOSURE_GAIN_SHIFT (10)
#define MAX_ISP_DGAIN_LINEAR (4)
#define MAX_ISP_DGAIN_WDR (32)



Un petit coup de himm 0x205A0000 et en effet, les valeurs d'offsets correspondent bien

Par exemple:

0x205A04a8= 0x00000100 pour le gain en rouge.

0x205a04ac= 0x00000100 pour le gain en vert.

0x205a04b0 = 0x00000100 pour le gain en bleu.



En faisant himm 0x205A04a8 0x50, ça diminue bien le rouge.

J'ai commencé à faire ça à la mano en comptant de 4 en 4 pour lire les résultats et en modifier par la même occasion...

C'est long

J'ai donc crée un terminal connecté sous telnet avec la cam pour automatiser la procédure.

Un timer, une incrémentation de l'adresse de 4 en 4 et on save le tout dans un fichier texte.

205A000
*** Board tools : ver0.0.1_20120501  ***
[debug]: {source/utils/cmdshell.c:166}cmdstr:himm
====dump memory 0X205A0000====
0x205A0000: 0x28E027D0
NewValue:Input Error
[END]
#  DaˆÈÒˆÈ
himm 0x205A0004
ca
----
205A000
*** Board tools : ver0.0.1_20120501  ***
[debug]: {source/utils/cmdshell.c:166}cmdstr:himm
====dump memory 0X205A0004====
0x205A0004: 0x00000010
NewValue:Input Error
[END]
#  DaˆÈÒˆÈ
himm 0x205A0008
ca
----
205A000
*** Board tools : ver0.0.1_20120501  ***
[debug]: {source/utils/cmdshell.c:166}cmdstr:himm
====dump memory 0X205A0008====
0x205A0008: 0x04000040
NewValue:Input Error
[END]
#  DaˆÈÒˆÈ
himm 0x205A000C
ca
----
205A000
*** Board tools : ver0.0.1_20120501  ***
[debug]: {source/utils/cmdshell.c:166}cmdstr:himm
====dump memory 0X205A000C====
0x205A000C: 0x00000000
NewValue:Input Error



C'est pas super propre, mais après un petit nettoyage ça va le faire

Reste à tester toutes les valeurs qui se rapprocheraient d'une variable propre à l'exposition.

Peut être une piste ou pas

[bemo]

ah merci pour le retour, oui j'ai poussé l'AE au max, mais franchement je n'obtiens que quelques étoiles, notamment j'ai pu avoir la grande ourse pas trop mal, mais enfin ça reste vraiment très light comme résultat. Et là à force de tenter de jouer sur tous les réglages je n'arrive plus à réobtenir la grande ourse ou presque pas... Je vais la réinitialiser je crois...

Sinon encore bravo pour ta persévérance, à suivre donc...

[bemo]

ah merci pour le retour, oui j'ai poussé l'AE au max, mais franchement je n'obtiens que quelques étoiles, notamment j'ai pu avoir la grande ourse pas trop mal, mais enfin ça reste vraiment très light comme résultat. Et là à force de tenter de jouer sur tous les réglages je n'arrive plus à réobtenir la grande ourse ou presque pas... Je vais la réinitialiser je crois...

Sinon encore bravo pour ta persévérance, à suivre donc...

[charpy]

Je galère pas mal avec cette cam ! le SDK est pas vraiment explicite et les forums chinois non plus

c'est pour ça que vous causez tous chinois depuis plusieurs messages?



Le SKD de la cam va pas avec le himm 0x205A0000 sauf pour l'AE....

ça ne me parle pas plus que du mandarin

[androméde55]

Bonsoir



j'ai acheté cette caméra, j'ai réussi à l'installer. Mais depuis pluieurs semaine impossible de se connecter

Pouvez vous m'aider à la connecter et reinstaller.



merci

[bemo]

bonjour, tu as l'appli CMS ?

[androméde55]

bonjour



non je n'ai pas l'apllication cms

c'est une apllication android?

[bemo]

elle est sur le site du vendeur, Unitoptek, rubrique downloads, choisir IP camera software, c'est ce qui doit se trouver sur le petit cd qui est livré avec.

Il y a plusieurs soft dont le CMS, et c'est un outil qui permet d'accéder à toutes les options de configuration. Peut etre que ça peut t'aider à le refaire marcher ?



Lien ci-dessous :

http://www.unitoptek.com/?article=detail&id=136

[Greg34]

c'est pour ça que vous causez tous chinois depuis plusieurs messages?



Le SKD de la cam va pas avec le himm 0x205A0000 sauf pour l'AE....

ça ne me parle pas plus que du mandarin







Bon là, ça rame un peu forcement je suis barré en Italie via mon taff.

J'ai pas plus avancé en tout cas...à part basculer la caméra en mode raw, toujours pas moyen de claquer ces fichus 80 millisecondes.

Je pensais en mode windows et là sous linux, le crack est plus difficile sachant que ces cam sont compilées avec les lib des capteurs (et forcement, je n'ai pas l'imx225 dans les sdk que j'ai téléchargé ).

Un tel sentiment de frustration m'a conduit à acheter une asi 224mc !

Ca sera mon bonus de retour en France

[bemo]





Bon là, ça rame un peu forcement je suis barré en Italie via mon taff.

J'ai pas plus avancé en tout cas...à part basculer la caméra en mode raw, toujours pas moyen de claquer ces fichus 80 millisecondes.

Je pensais en mode windows et là sous linux, le crack est plus difficile sachant que ces cam sont compilées avec les lib des capteurs (et forcement, je n'ai pas l'imx225 dans les sdk que j'ai téléchargé ).

Un tel sentiment de frustration m'a conduit à acheter une asi 224mc !

Ca sera mon bonus de retour en France



Aaaahhh, c'est de la triche, c'est nettement plus cher, mais le résultat sera certainement excellent au moins, si tu en fais un allsky.... en tous cas bravo pour la persévérance !!!!



Bernard

[Greg34]

Bonsoir



j'ai acheté cette caméra, j'ai réussi à l'installer. Mais depuis pluieurs semaine impossible de se connecter

Pouvez vous m'aider à la connecter et reinstaller.



merci



Hello,



Quelle caméra ? (y en a plusieurs du coup )

Si c'est le même modèle que moi, c'est simple:

IP:192.168.1.10

Tu peux la connecter via le navigateur en installant l'activeX.

Tu peux aussi la visualiser via Vlc et le flux rstp (https://www.ispyconnect.com/man.aspx?n=KAVASS)

L'utiliser avec Onvif device manager (https://sourceforge.net/projects/onvifdm/)

Ou comme le disait bemo le CMS qui va avec

[Greg34]

Aaaahhh, c'est de la triche, c'est nettement plus cher, mais le résultat sera certainement excellent au moins, si tu en fais un allsky.... en tous cas bravo pour la persévérance !!!!



Bernard



Oui mais là, ça comptera pas dans la allsky à moins de 100€

C'est d'là cause des autres et leurs poses courtes etc...



De toute façon, je vais mettre la procédure sur mon site pour expliquer ce que j'ai fait de A à Z avec les logiciels, le matos acheté (moins de 5€) pour faire joujou avec ce type de cam quand je serais un peu plus tranquille sur un plan professionnel.



Ca peut être sympa de chercher à plusieurs surtout quand le temps est pourri...ça permet de faire de l'astro sous une autre forme xD

[facoco83]

Bonjour à tous,



je suis votre sujet avec attention. J'ai commandé le même dome pour 51€ et des brouettes sur aliexpress. Je connaissait déja ce type de matériel pour en avoir installer en videosurveillance à une époque. C'est du très bon matériel pour la vidéosurveillance car contrairement aux caméra avec infra rouge, celle-ci amplifient la luminositée environnante afin d'"éclairer" l'image. Pour le ciel, je n'ai jamais testé, je ne faisait pas encore d'astronomie et je n'avais pas l'idée de faire ceci. J'ai peur qu'il y ait trop de polution lumineuse dans le ciel de chez moi (Fayence 83).



Pour ma part, je compte faire un support amovible pour la fixer à la maison, dans une zone poluée lumineusement (lampadaire alentours), et qui me permettrais d'aller faire des prises de vues lors de nos déplacements astro. Je pense a un pied télescopique pour les projecteur photo, et le PC portable pour l'enregistrement video, avec batterie de voiture pour alimenter tous ça.



Les avez-vous déja laissé au soleil ces derniers temps? Savoir si ma caméra va claquer dans les jours qui vont suivre l'installation à cause du soleil? ou si je devrait l'enlever la journée? Il fait une chaleur à crever chez moi en plein soleil.

[Discret68]

Cela fait des mois que la mienne est en plein soleil et aucun problème pour le moment ( http://astrowick.fr/index.php/etat-ciel )

[facoco83]

Ok merci. Je verrai bien de toute façon il se peut meme qu'elle ne voit pas le ciel de cet été, elle n'est toujours pas partie de chine..

[facoco83]

Bonjour à tous,



Camera enfin reçu et aussitôt installée. Je n'ai pas encore pris de photo de l'installation mais elle est provisoir pour le moment.



J'ai tester tout un tas de réglages, et j'arrive a voir quelques étoiles.



Deux exemples de timelapse:



Cette nuit



"https://youtu.be/wgeLNcXSIG8" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



Hier en test de journée:



"https://youtu.be/sr4Q3-aL2Gk" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



Dans la suite du projet, je souhaite faire une page web pour afficher un "live" de la caméra et aussi les timelapse de veille et journée,, comme j'ai pu le voir sur d'autres posts. Et dans la suite, mettre en place une station météo maison. Un peu comme la plupart des personnes ici



à bientôt

Modifié 20 juillet 2017 par facoco83
Liens youtubes ne fonctionnenent pas

[bemo]

Bonjour,



Je vais aussi vous montrer ce que j'obtiens avec la mienne, après plusieurs tentatives de réglages divers je l'ai finalement réinstallée avec réglages d'origine, et finalement même s'il y a du grain, on voit bien les étoiles, malgré une luminosité sur un coté que je devrais régler en la recalant un peu.

J'ai aussi investi dans un NVR (network Vidéo Recorder) de 37 Euros, plus un HDD 2.5" qui enregistre super bien, car avec Ispy j'avais trop de problèmes, PC pas assez puissant peut etre ?



Le NVR c'est celui là :

https://fr.aliexpress.com/item/Mini-4CH-1080P-Full-HD-HDMI-NVR-1080P-960P-720P-Surveillance-IP-Camera-Video-Recorder-Onvif/32243416724.html?spm=a2g0s.9042311.0.0.qsXfjm

Ca me permet de grouper l'enregistrement d'une autre caméra de surveillance, mobile sur 2 axes et avec Zoom x10.



Une 1ère vidéo de nuit avec en plus un petit météore sympa à 01:00



Seconde vidéo de jour :
