Strock 250 construction en cours :)

[alexthecoolman]

En me relisant je me rend compte que j'ai eu un peu de mal à m'exprimer .



Du fait de la surépaisseur de mon montage, les cales du primaire remonte un peu dans la cage du secondaire.



Comme les petites cales d'alu ne servent que pendant le transport je pensais m'en passer en revoyant le système de calage/protection du miroir pendant le transport.



Pour l'observation je ne laisserais que les cales du bas qui suffisent.

[louisspaul]

Bonjour



Les cales alu ne servent pas à grand chose si choc pendant le transport ...



C'est le moule à tarte ou équivalent qui doit etre fixé solidement.



Elles servent surtout pour éviter que le miroir ne bascule en observant.



Tu devrais refaire les butées du primaire pour gagner quelques mm

!

De toutes façons , il te faut un couvercle qui va empiéter dans le secondaire; donc optimisation , optimisation d'où jamais 2 Strock identiques...

[alexthecoolman]

Des petites news,



La cage du secondaire, les haches et la base on reçut leur sous-couche de peinture + ponçage au 600 pour avoir une bonne base pour la laque.

Pendant ce temps j'affine les fixations du primaire.

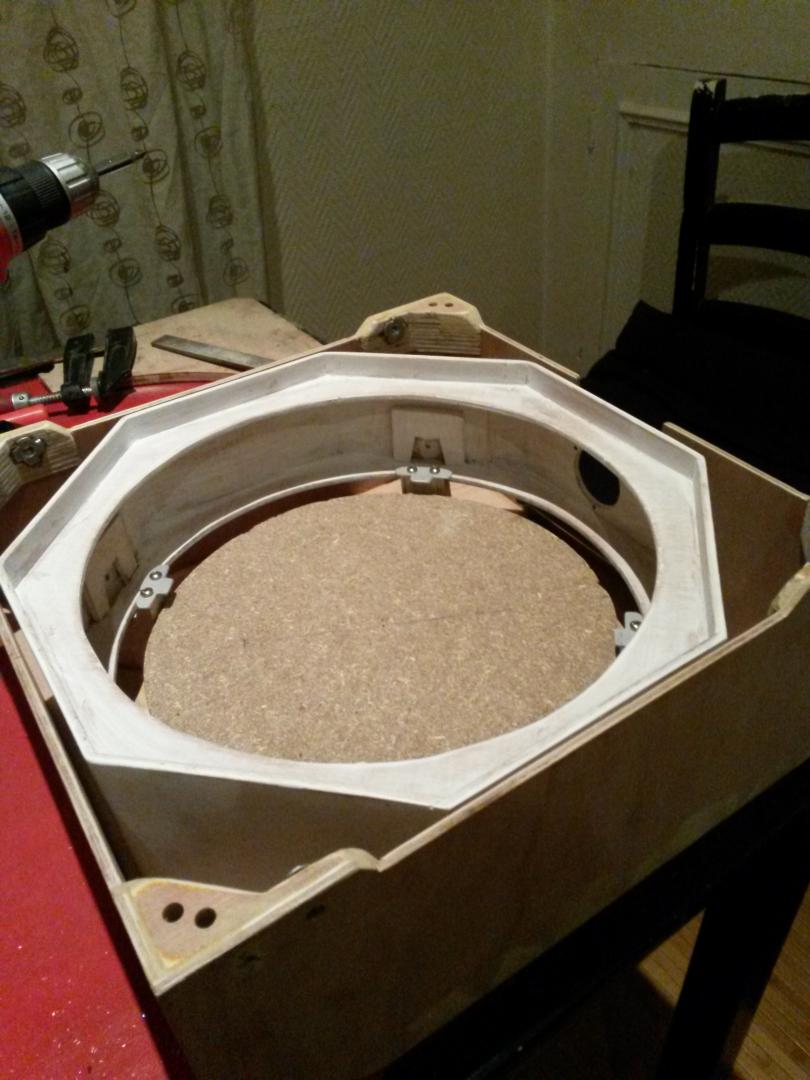

Elle remonte dans la cage du secondaire qui fera office de plat à tarte pour l'écartement. Il me reste a remettre en forme les attache en alu pour permettre a la cage du secondaire de passer, faire le filetage pour les vis de calage du miroir primaire et faire le couvercle du primaire et ses attaches.

J'ai pas mal galérer pour la mise en forme de ces pièces en grande partie a cause de la qualité du CTP.



En principe dans la semaine je devrais attaquer la partie électronique/électrique.



sinon vos patin PTFE et votre ebonystar vous avez pris ça ou ?

[JMDSomme]

Bonjour



Les cales alu (...)



Elles servent surtout pour éviter que le miroir ne bascule en observant.



(... )



Salut, j'ai cru ça aussi mais Pierre, le concepteur, m'avait indiqué l'inverse: les cales sont retirées quand on observe (sinon elles grèneraient parfois pour la colim), l'anti-basculement est obtenu par le positionnement des cales nylon juste au dessus du plan médian du miroir (à peine au dessus).

[alexthecoolman]

Salut, j'ai cru ça aussi mais Pierre, le concepteur, m'avait indiqué l'inverse: les cales sont retirées quand on observe (sinon elles grèneraient parfois pour la colim), l'anti-basculement est obtenu par le positionnement des cales nylon juste au dessus du plan médian du miroir (à peine au dessus).



C'est ce qui m'avait semblé aussi.

De toute façon je suis parti la dessus et j’enlèverais les cales pendant l'observation si elle dépasse sur le bord du miroir (si elle sont sur le chanfrein je les laisserais)

Elles feront de toutes façon une base solide pour faire reposer la protection du miroir qui sera prise par 4 vis M4 ou M5( en fonction de ce qui me reste) au travers du fond de la caisse du primaire.

Le milieux de cette protection sera surement creuser pour laisser de la place au secondaire. (C'est un peu mon angoisse du moment comme je n'ai pas encore les optiques est ce qu'il va y avoir la place ?)

[niora]

Si tes cales dépassent légèrement sur le miroir, il ne sert à rien de les retirer, tu ne verras pas la différence.

As tu déjà observé?

Pour un moi un strock c'est la possibilité d'observé 5mn après l'arrivée sur site (temps du montage ) avec cet instrument le plus léger possible (avion, sur le dos en montagne), le mien pèse 7kg800.

[louisspaul]

Bonjour



+1 avec niora



On ne vas pas sortir la caisse à outils avant d'observer...



Alex , je ne comprends pas trop : tu n'as pas le miroir primaire à ce stade de fabrication ?

[alexthecoolman]

Non pas encore mais ce sera un GSO donc 3.5 cm d'épaisseur, plus quelques millimètres de plus ( épaisseur CTP, Alu) que les plans d'origine donc en principe il devrais dépasser.

[alexthecoolman]

Pfiou voilà ça rentre.





Bon me reste à voir avec les optiques.

J'ai quand même une grosse inquiétude, vais je avoir suffisamment de place pour le secondaire ? :/



Bon les pièces commandées pour la partie électrique/électronique et la jonction des tube carbones sont toujours pas arrivées.



Je vais bientôt être au chaumage technique



mais ça commence a sentir la fin

je prépare ma liste pour le père noël (chercheur, oculaire).

[alexthecoolman]

Hello,



Bonne année a tous



des petites news, ça fait un petit moment que je n'ai pas posté.



La construction avance bien et rentre dans sa phase final.

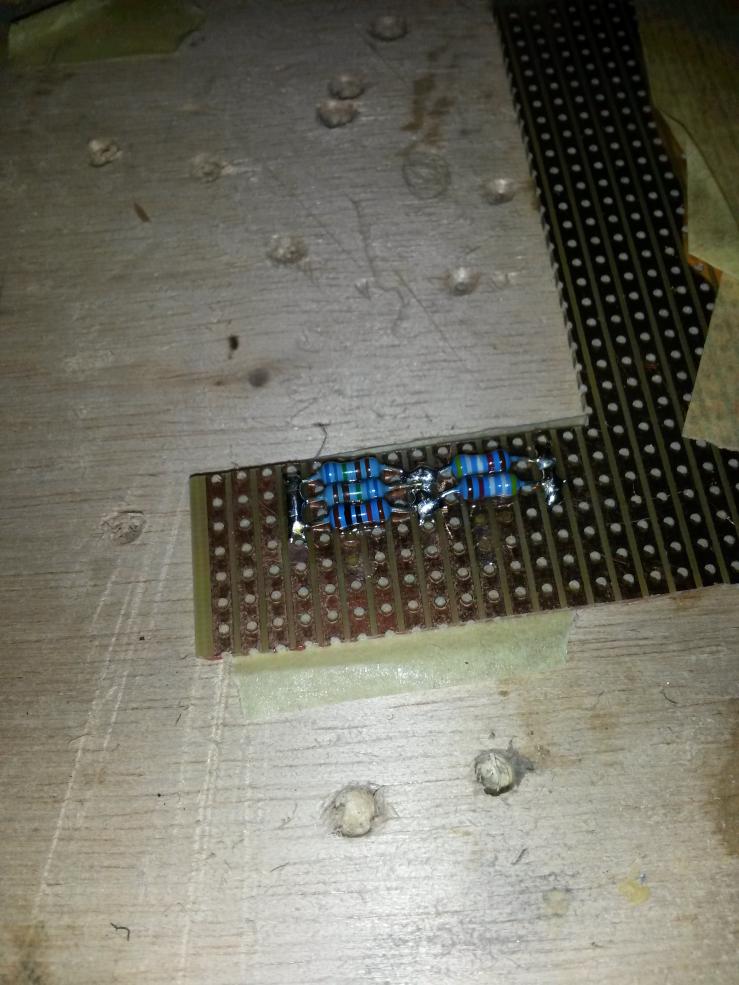

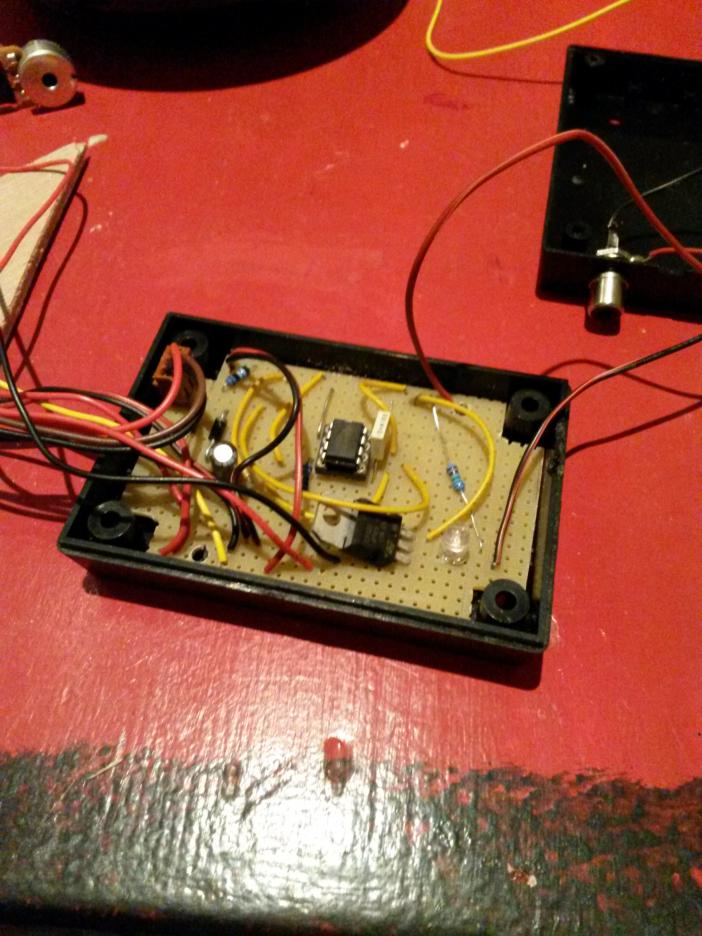

La partie électrotechnique pour la régulation de la température du secondaire

j'ai fait basic avec un 555. Je suis pas partie dans le truc qui compare la température du miroir avec celle de l'air.

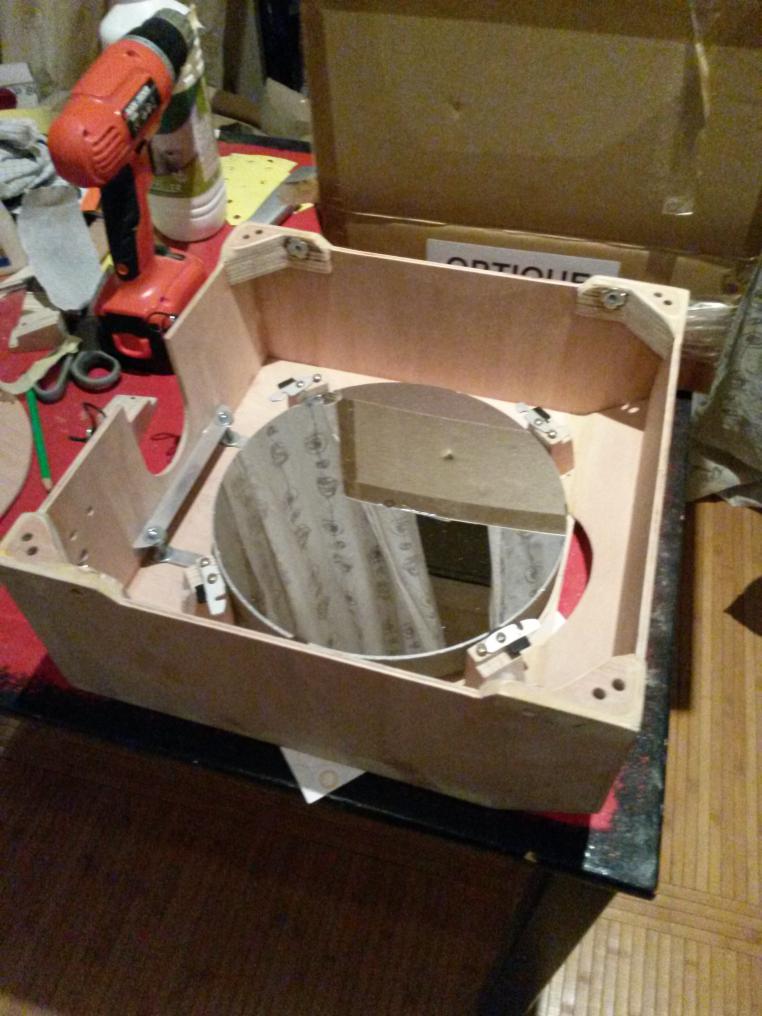

La caisse du primaire a enfin un miroir, les ajustements sont fait et pour l'occasion j'ai refait une 3 ème fois mes cales de primaire.

c'est mieux ajusté et 2 grosse visse remonte dans chaque cales c'est a mon avis très solide.

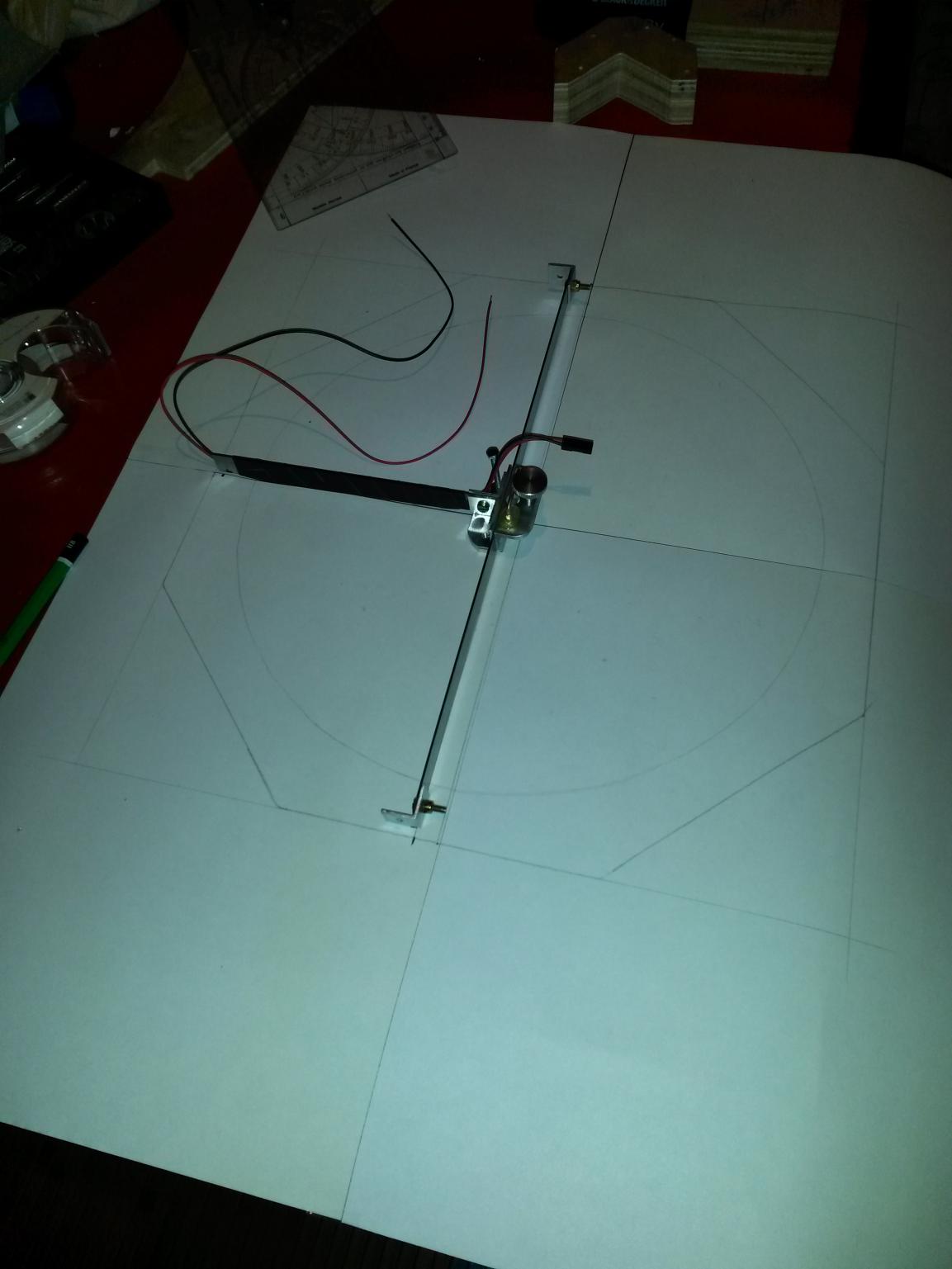

Ajustement de l'araignée sur le plan.

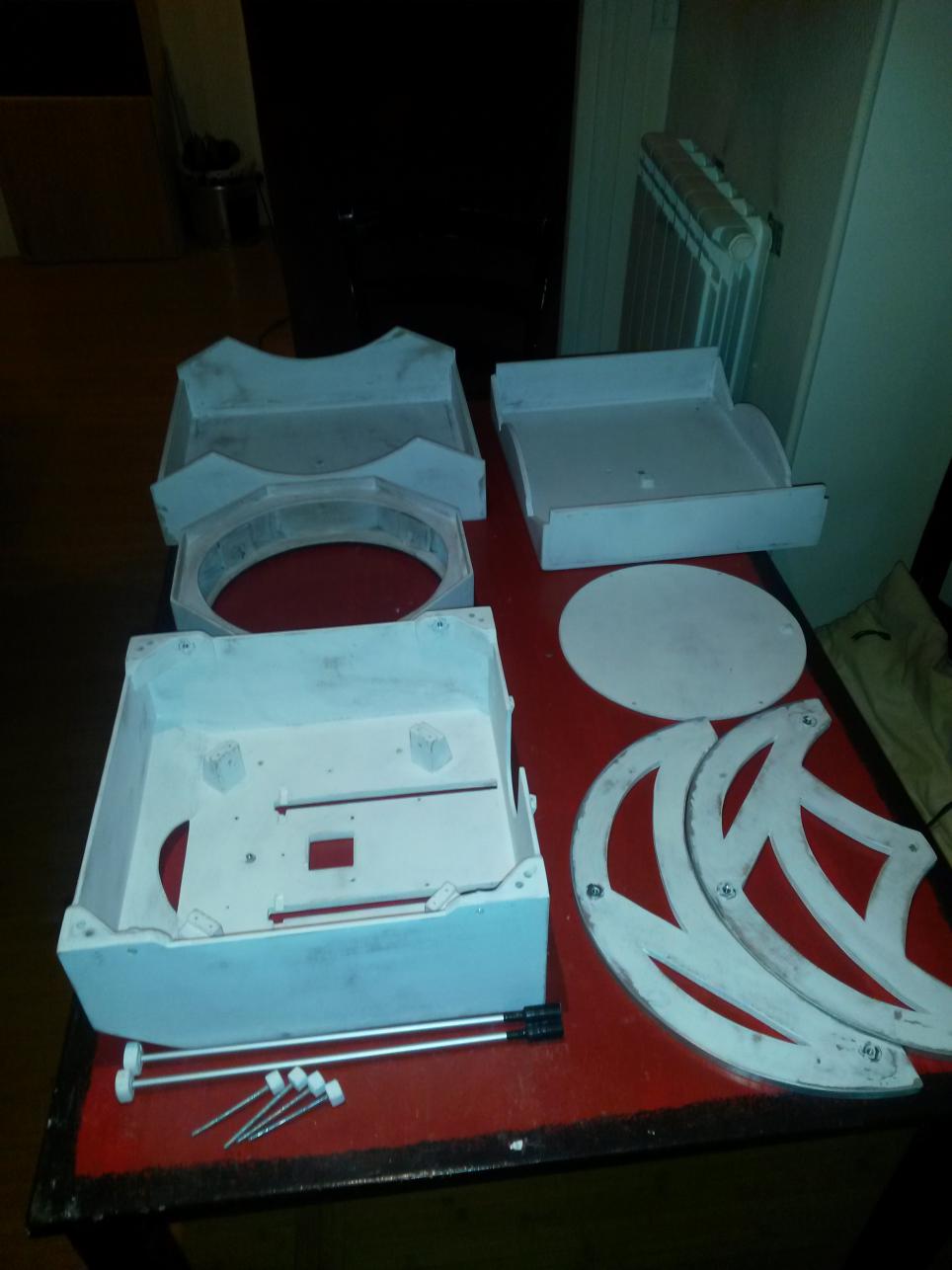

toute les boiserie on leur sous couche on se prépare pour faire la longue opération de laque. remarquez que la cage du secondaire est un peux plus poncée, il faut faire léger. Dernier grain de ponçage 600 j'ai peu être été un peu loin :x l'habitude de poncer au 600 à l'eau pour les coques de bateau

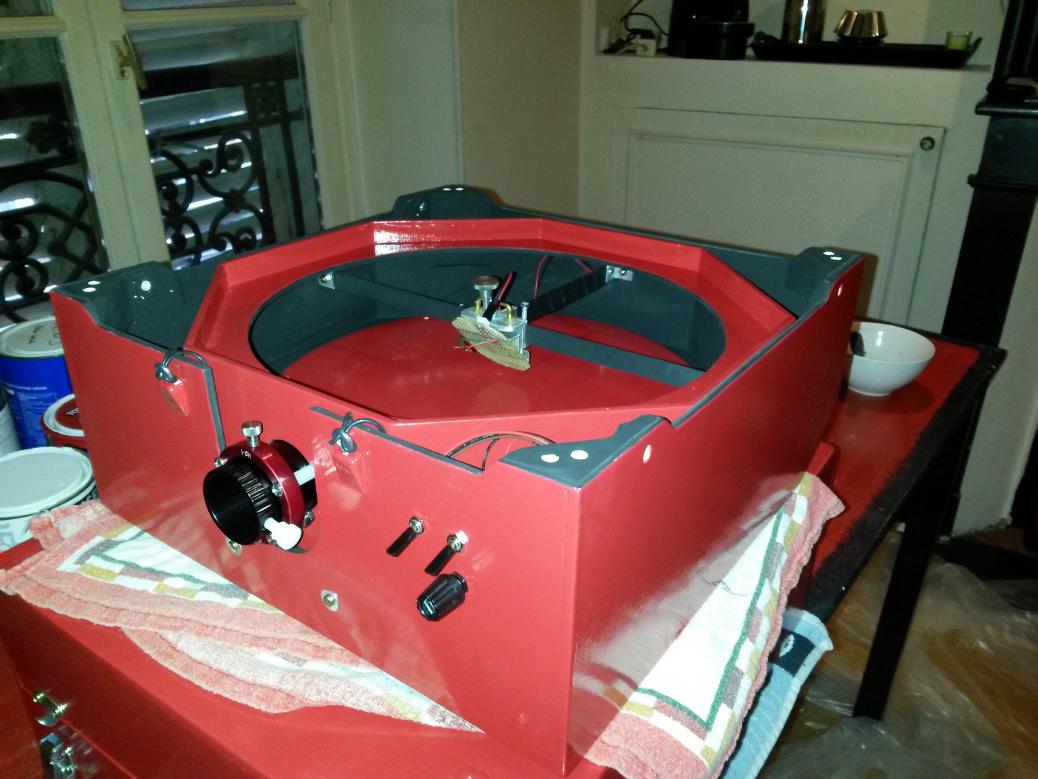

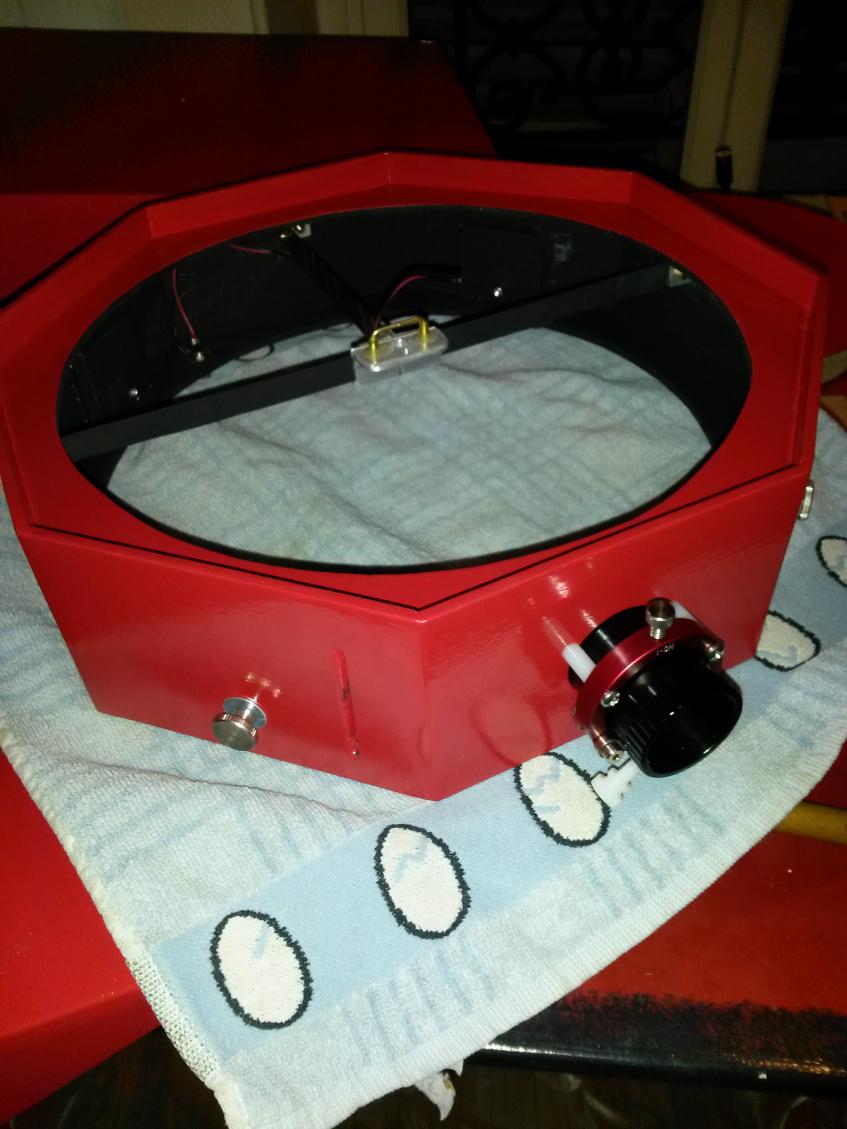

La cage du secondaire terminé j'ai juste fait 2 couches de laque bien tiré, elle aurait mérité une 3 éme couche, mais le résultat est très correcte et je veux éviter de rajouter du poids.

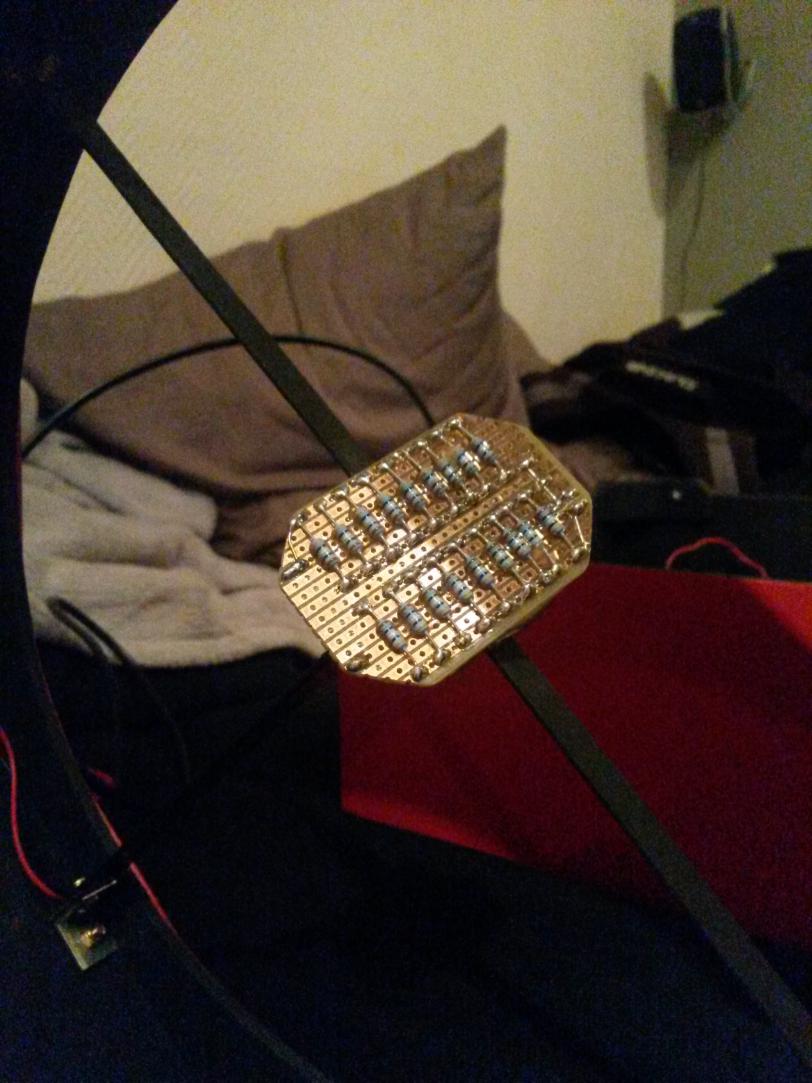

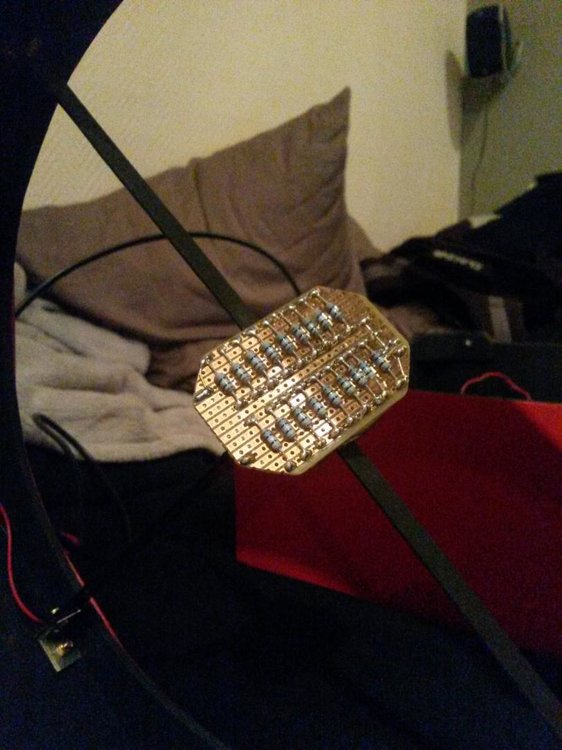

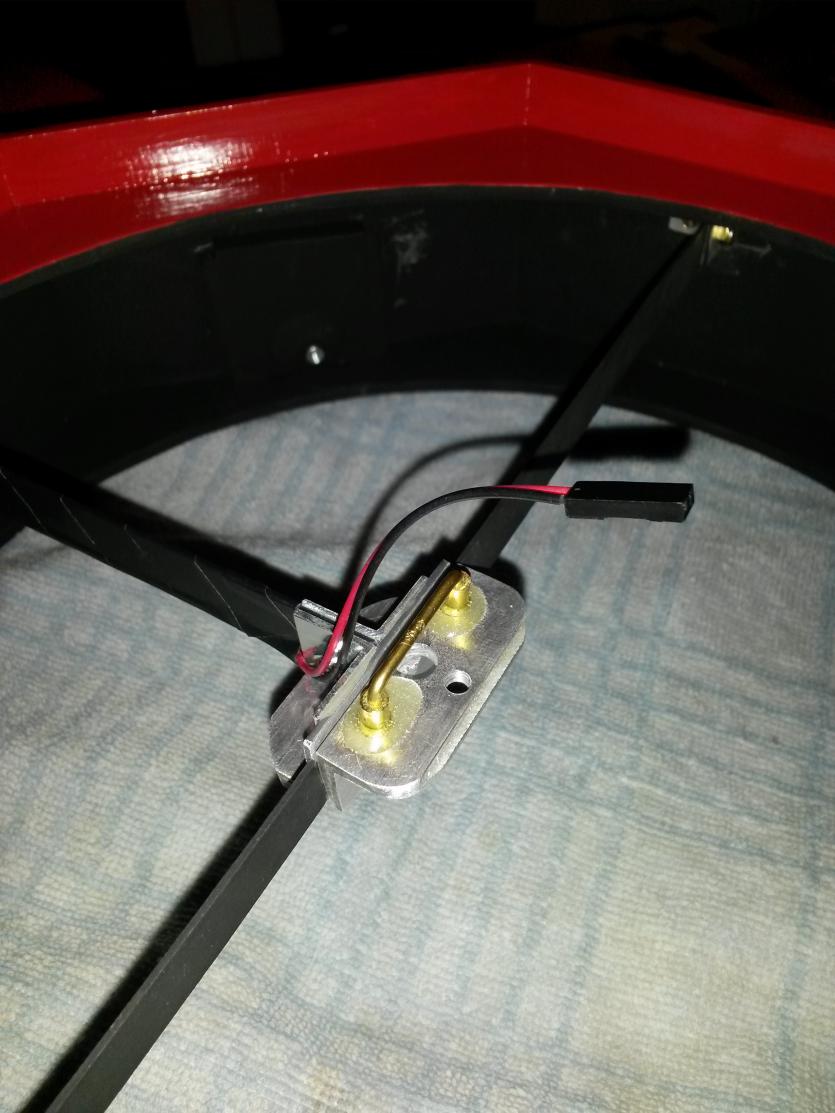

Détail de l’araignée qui est dans sa version 2, j'ai refait avec des taraudage. ça ne risque plus de se décoller et au niveau finition c'est mieux. sur la partie arrière j'ai mis un peu plus d’épaisseur pour que les vis tiennent mieux.

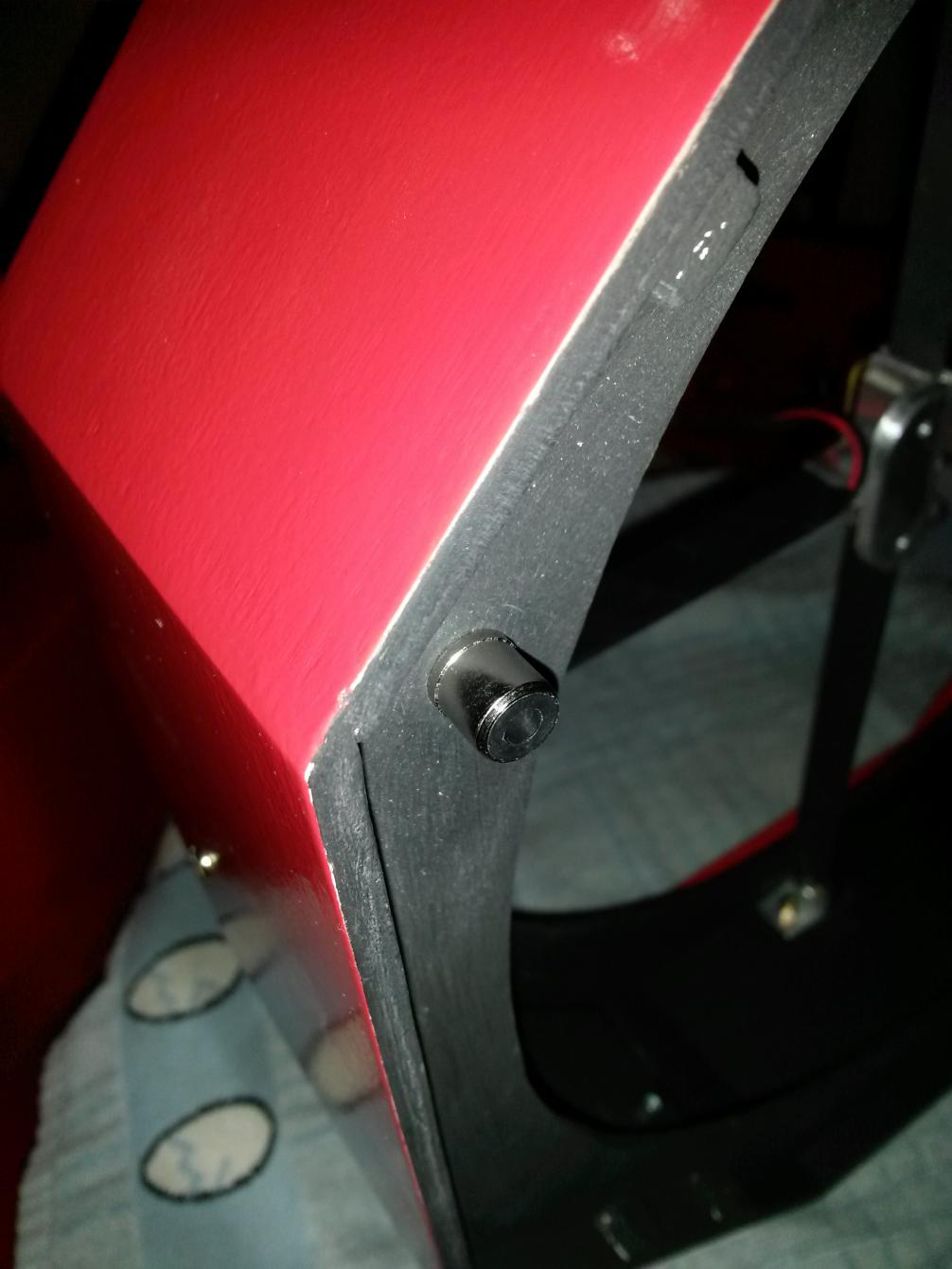

Détail de la fiche rca pour alimenter la résistance le fils passera dans la jupe.





Pour la suite

- la caisse de primaire est en cours de finition, la peinture est fini et je suis en train de tout réimplanter et il va falloir faire le collage des barre de colim.



- la version 3 du support du secondaire est en cours (la version 1 n'avait pas de résistance, la 2 était prévue pour du fils chauffant fils que je n'ai pas réussi a trouver, ou ce que j'ai trouvé je n'ai pas réussi a l'usiner correctement. La version 3 aura une plaque labo avec un réseau de résistance 0.5w qui sera au dos du secondaire. la méthode de réalisation est testé donc ce coup ci je devrais avoir bon.





- La mallette reste a finir : laque encore 2 couches je pense, les patins en teflon a faire et j’attends encore mon ebony.



- déterminer la longueur des tubes et réaliser le serrurier.



- Peinture sur les haches.



voilà l'état du chantier

Modifié 9 janvier 2016 par alexthecoolman

[chatbleu54]

Hello

Rien à dire de ma part, sinon beau boulot !

Eric

[louisspaul]

Bonjour



Beau travail



Juste pour participer:



Tu pouvais économiser un fil en te servant de la branche de l'araignée qui est conductrice (le fil passant sur le champ de la branche) pour le secondaire.



Bien répartir les résistances pour chauffer uniformément.



Est-ce que tout "rentre" dans la boite maintenant ?



Et le couvercle "téfal" ?



Bravo pour la peinture .

[alexthecoolman]

Hello,



tu pouvais économiser un fil en te servant de la branche de l'araignée qui est conductrice (le fil passant sur le champ de la branche) pour le secondaire.



oui mais j'ai préféré faire comme ça, il n'y a pas d'obstruction supplémentaire et moins de chance de faux contacte et enfin c'est plus simple. bref je ne voyait pas d'avantage a utiliser une branche de l'araignée en conducteur.



Est-ce que tout "rentre" dans la boite maintenant ?



Et le couvercle "téfal" ?



Tout rentre dans la boite avec surement encore des ajustements à faire pour le secondaire ça va se jouer au mm. j'espère juste pouvoir rentre la cage sans avoir à bouger le secondaire. Il n'y a pas de couvercle téfal.

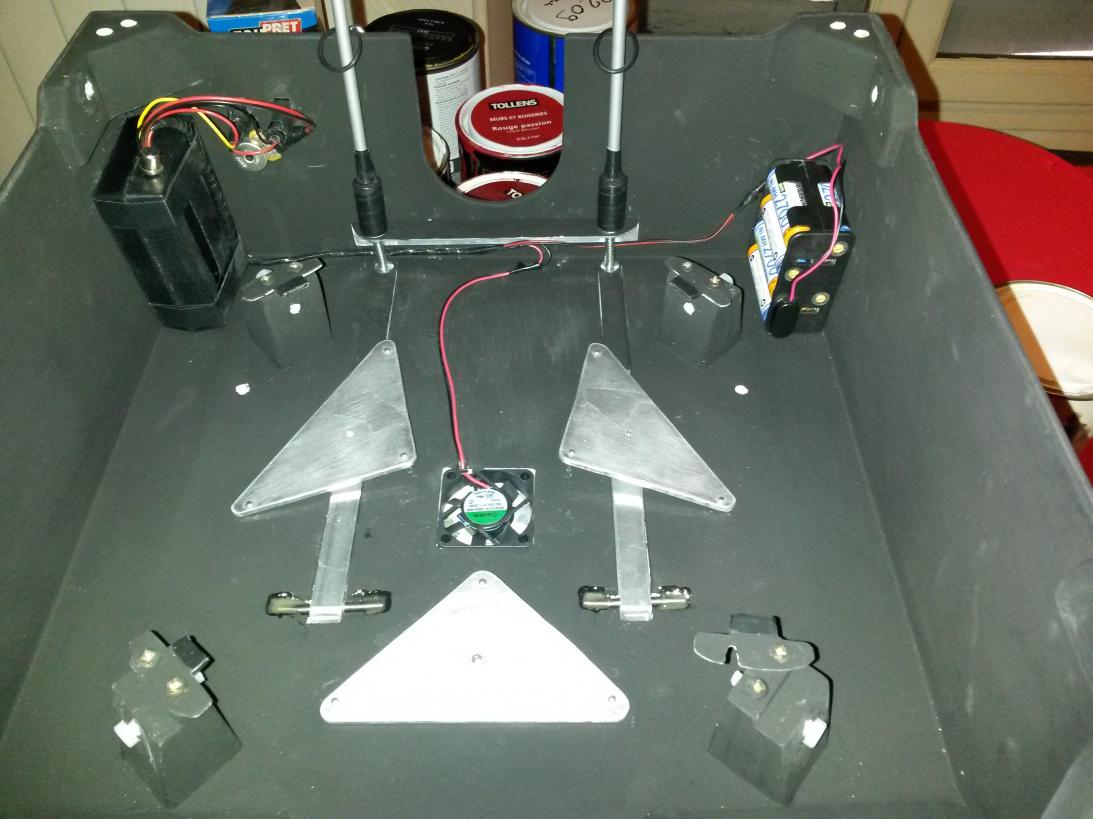

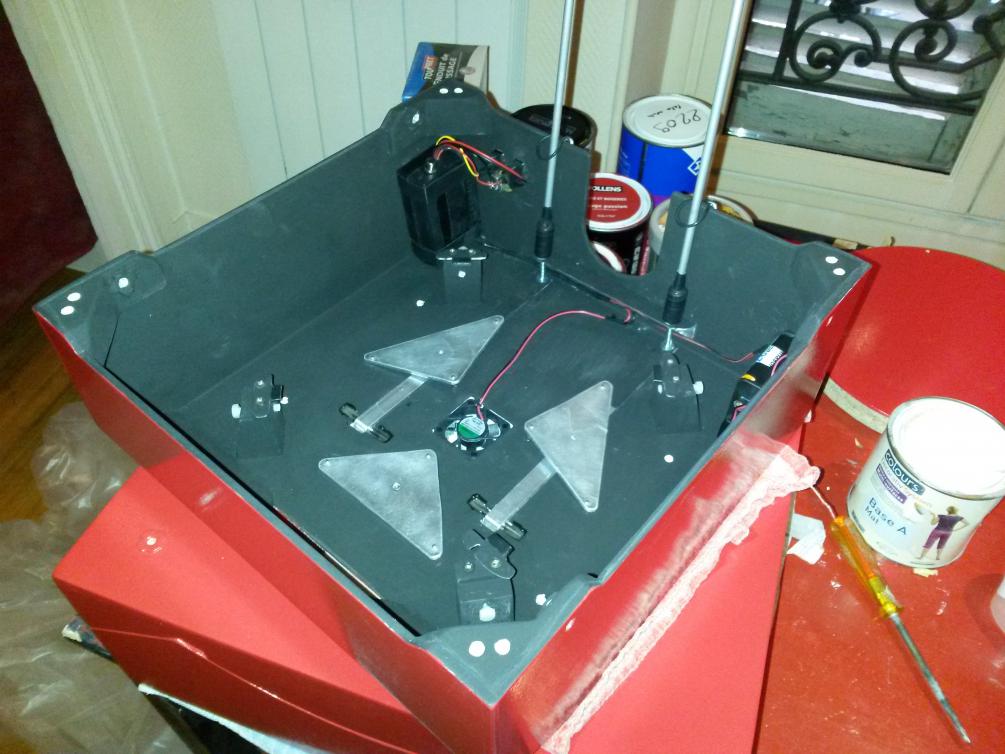

Voilà la caisse de primaire terminée, bon le flash rend le noir un peu moche, c'est mieux en vrai







[alexthecoolman]

Hello,



voilà c'est presque fini



le support avant le collage du secondaire.

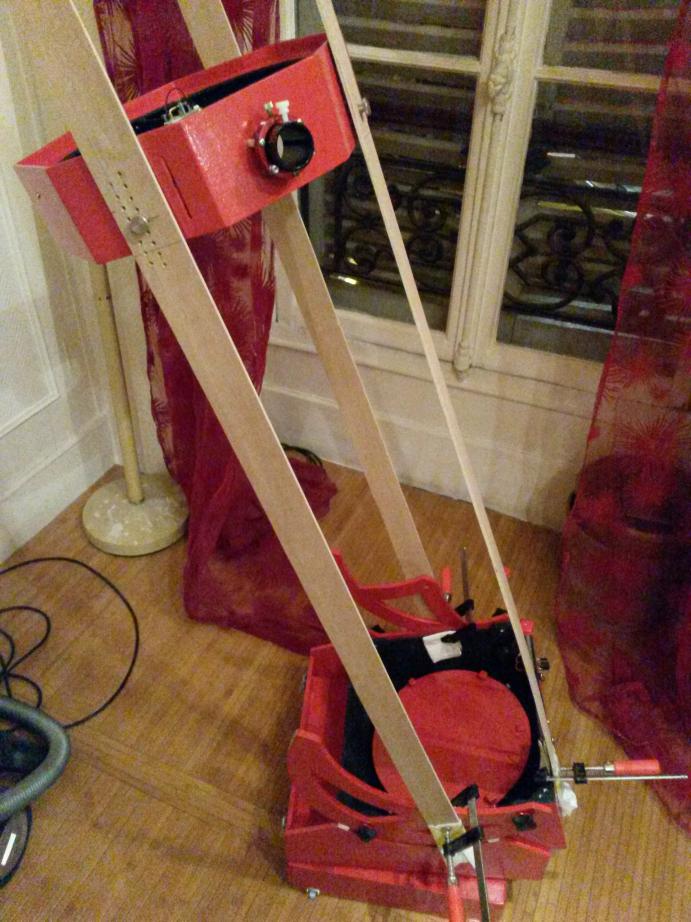

on cherche la bonne longueur, pas évident dans le ciel parisien

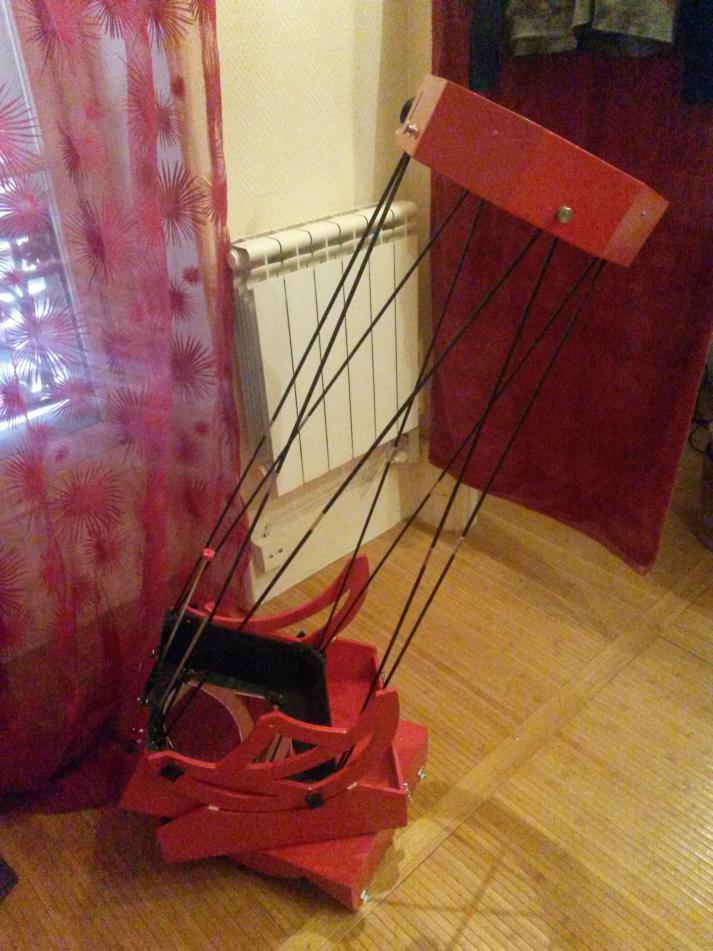

et voilà avec le serrurier





bon j'ai regardé rapido la lune avec tous les grossissements quand elle passais dans l'axe du seul petit morceau de ciel que je peux voir depuis ma fenêtre. je peux faire la mise au point sur toutes mes combinaison d'oculaire.

J'ai un peu flipper pour les fort grossissement, mais entre quelques trou de turbu j'ai pu voir que c'était bon.



il reste 2 ou 3 petit truc à faire mais c'est presque bon

(chercheur, support pointeur laser, jupe, raque pour ranger les oculaire)

au passage si vous avez des aménagements pour ranger tout les accessoires dans la boite je suis preneur



Maintenant il me tarde de tester ça sur un bon ciel

[CDLC]

Superbe travail...



Un jour, il faudrait faire une convention de strockeurs comme les passionnés de Deudeuches!



Christophe

[alexthecoolman]

Superbe travail...



Un jour, il faudrait faire une convention de strockeurs comme les passionnés de Deudeuches!



Christophe





Ouep ce serais pas mal.



Et ce serai un bon moyen de voir comment certain on fait évoluer leur instrument, les petits trucs et astuces

[yannick78]

Vraiment bien, c'est un travail très propre.



Est ce que tu as rencontré des problèmes en version rangée avec les boutons moletés des tourillons (ils semblent assez gros). Tu as dû changer des cotes ?



Yannick

[Strock Pierre]

C'est propret !

Et il y a pleins de source électrique... pas trop lourd ?

Pierre

[alexthecoolman]

Vraiment bien, c'est un travail très propre.



Est ce que tu as rencontré des problèmes en version rangée avec les boutons moletés des tourillons (ils semblent assez gros). Tu as dû changer des cotes ?



Yannick



Oui en faites dans la caisse j'en enlève 2 qui gênent. chaque hache ne tiens que avec un bouton, bon ça va ça tiens bien. c'est le problème quand tu achète en ligne. :/

Du coup après dans le doute le reste des boutons je les ai fait maison.





C'est propret !

Et il y a pleins de source électrique... pas trop lourd ?

Pierre



il y a un miroir GSO et la batterie oui c'est vrais que ça va faire du poids dans le bas.

Maintenant j'aime bien avoir un 9x50 coudé + laser, donc ça va compenser



j'ai testé sans chercheur, sans jupe, et sans batterie ça ne glisse pas (les haches sont poncé au 40 pour l'instant) je vais ajouter les équipements petit a petit au fur et mesure que ça arrive. Mais je pense que ça va le faire, je dois avoir 1.3 ou 1.4 kg de plus dans la caisse du primaire au total.



j'ai un peu hésité pour l'anti bué, mais bon c'est quand même bien pratique.

j'ai fait en sorte que ça puisse se démonter facilement par ce que les montage électronique maison en avion, même en soute je dois avouer que j'ai un doute :/



puisque tu passes par là j'en profite pour te remercier pour le partage de tes plans



Alex.

Modifié 24 janvier 2016 par alexthecoolman

[alexthecoolman]

Hello,



quelques news à ajouter au poste

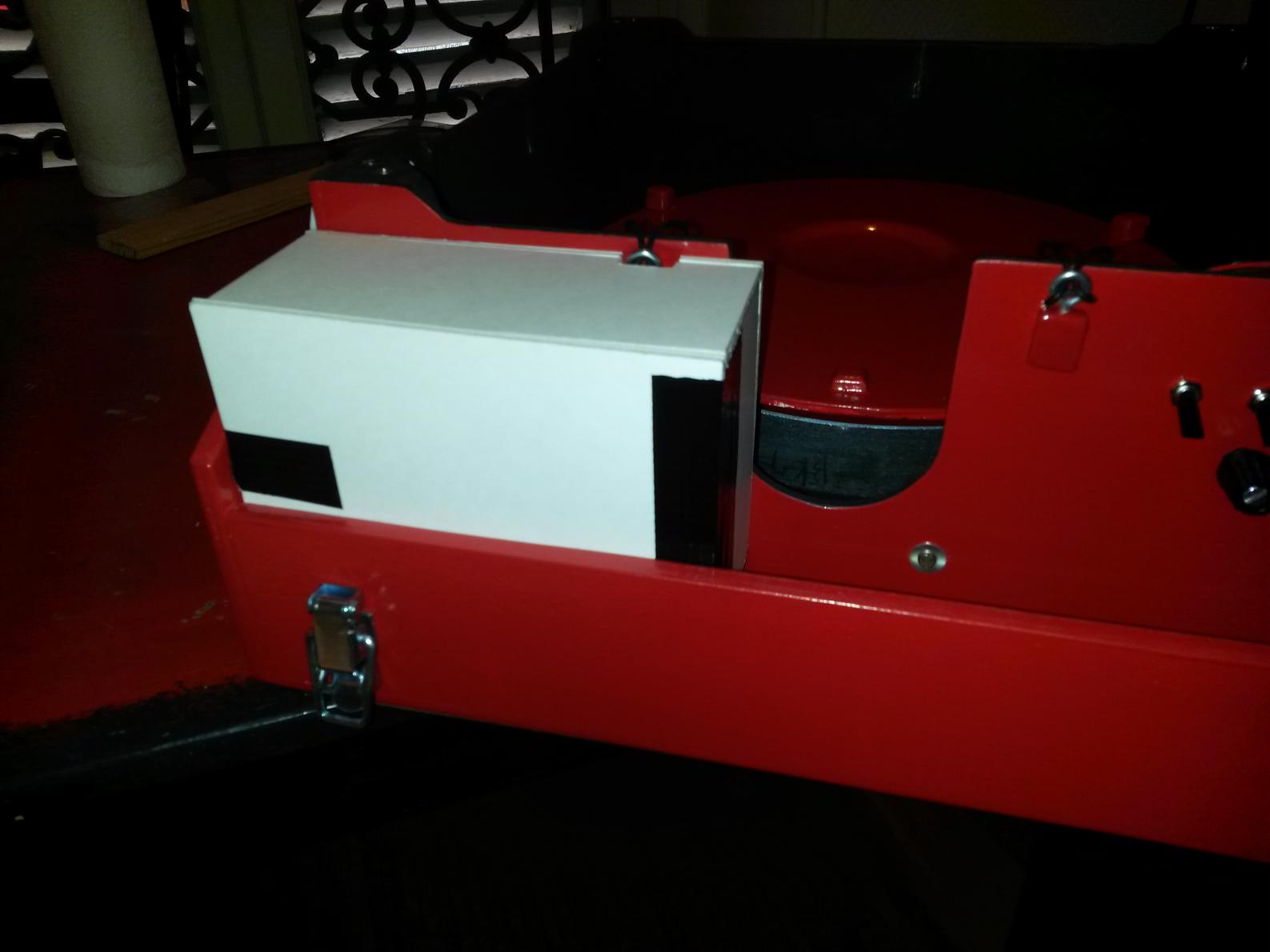

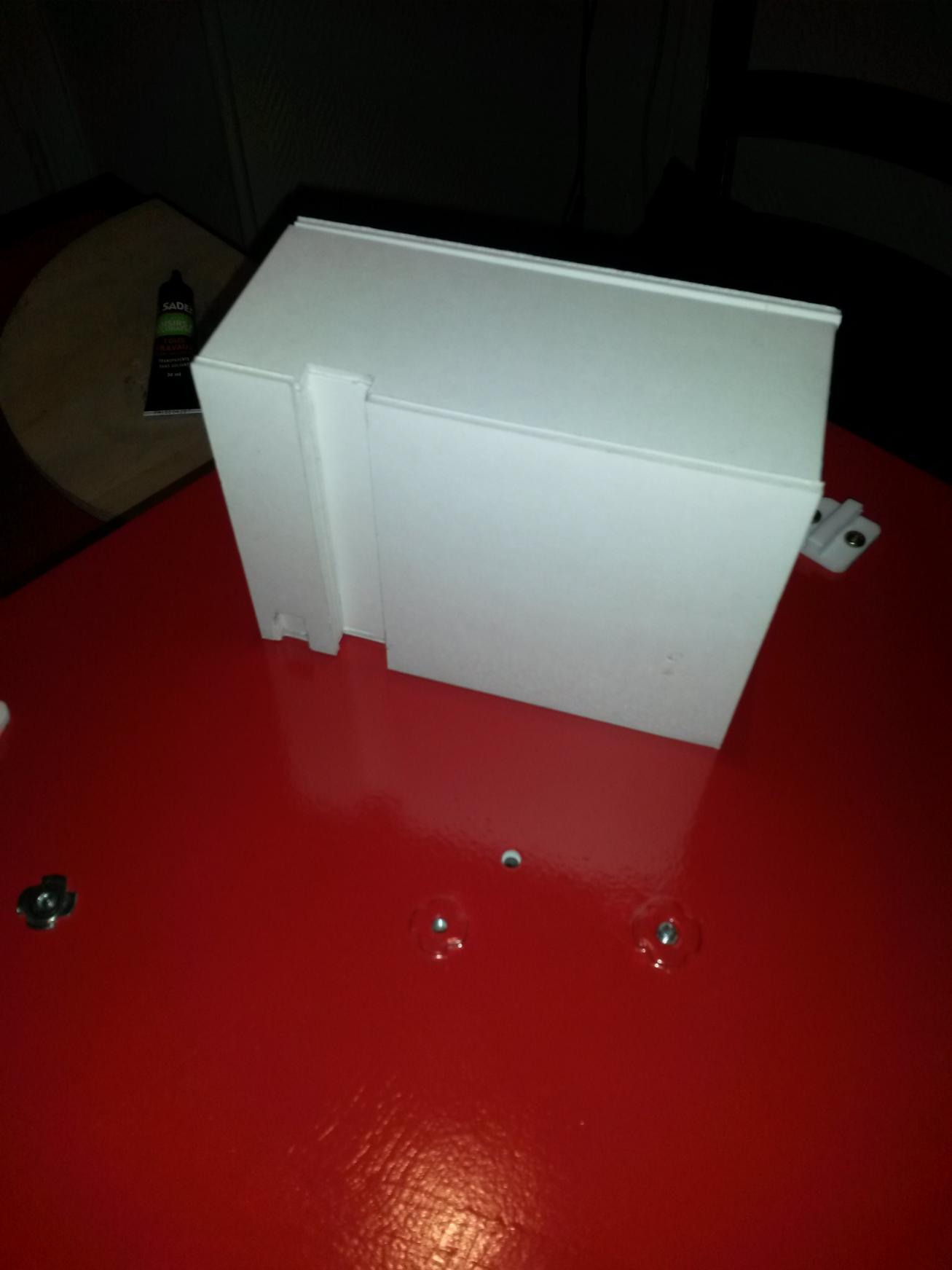

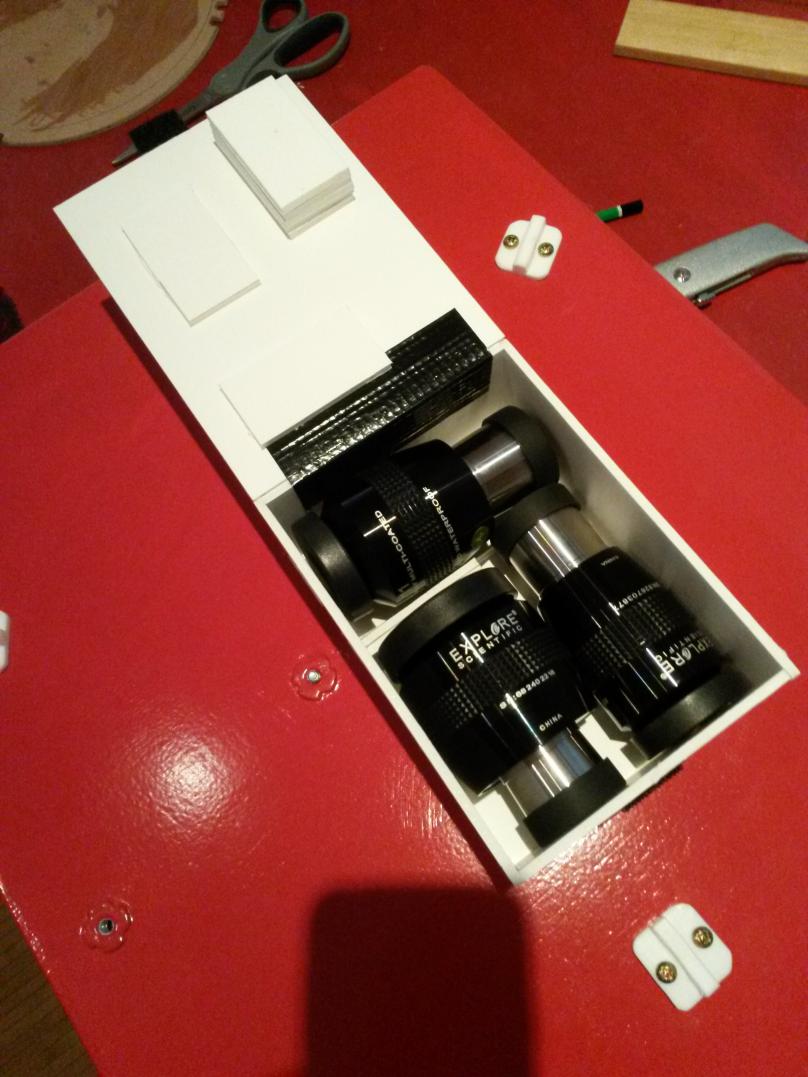

j'ai réalisé une petite boite en carton plume pour ranger les oculaires.

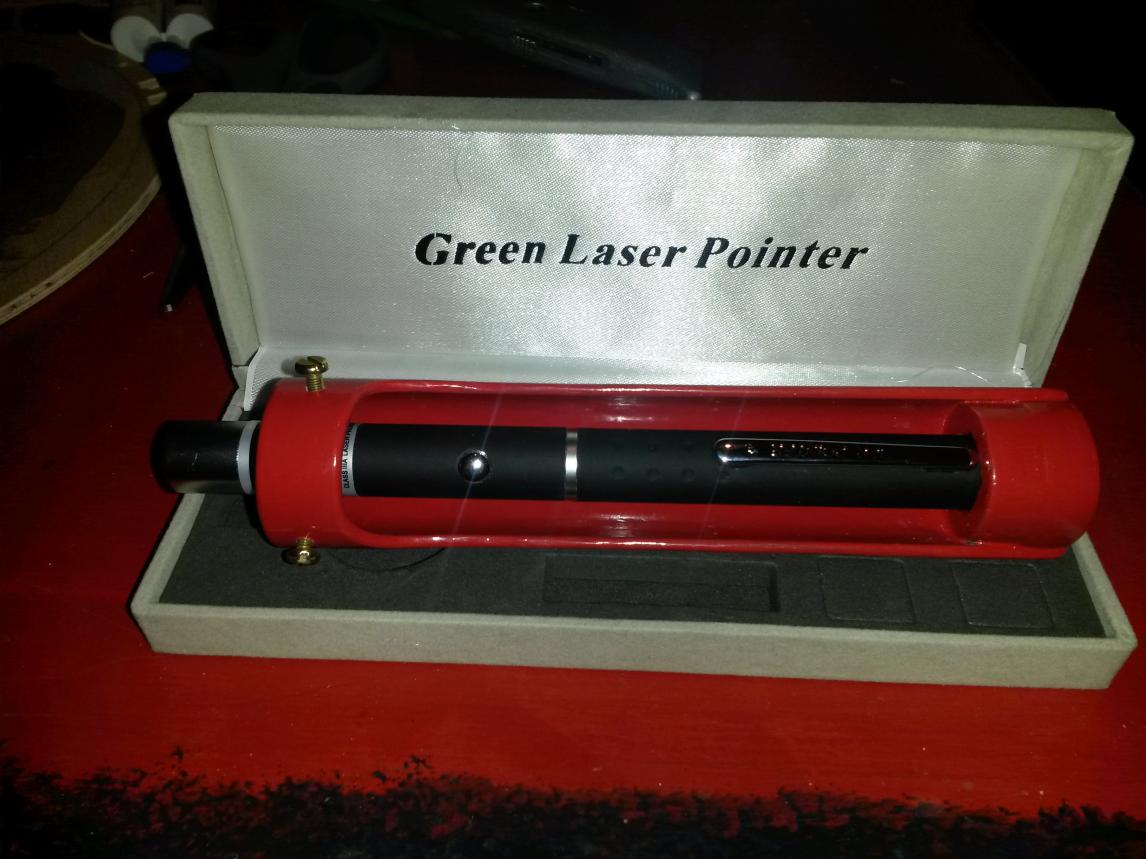

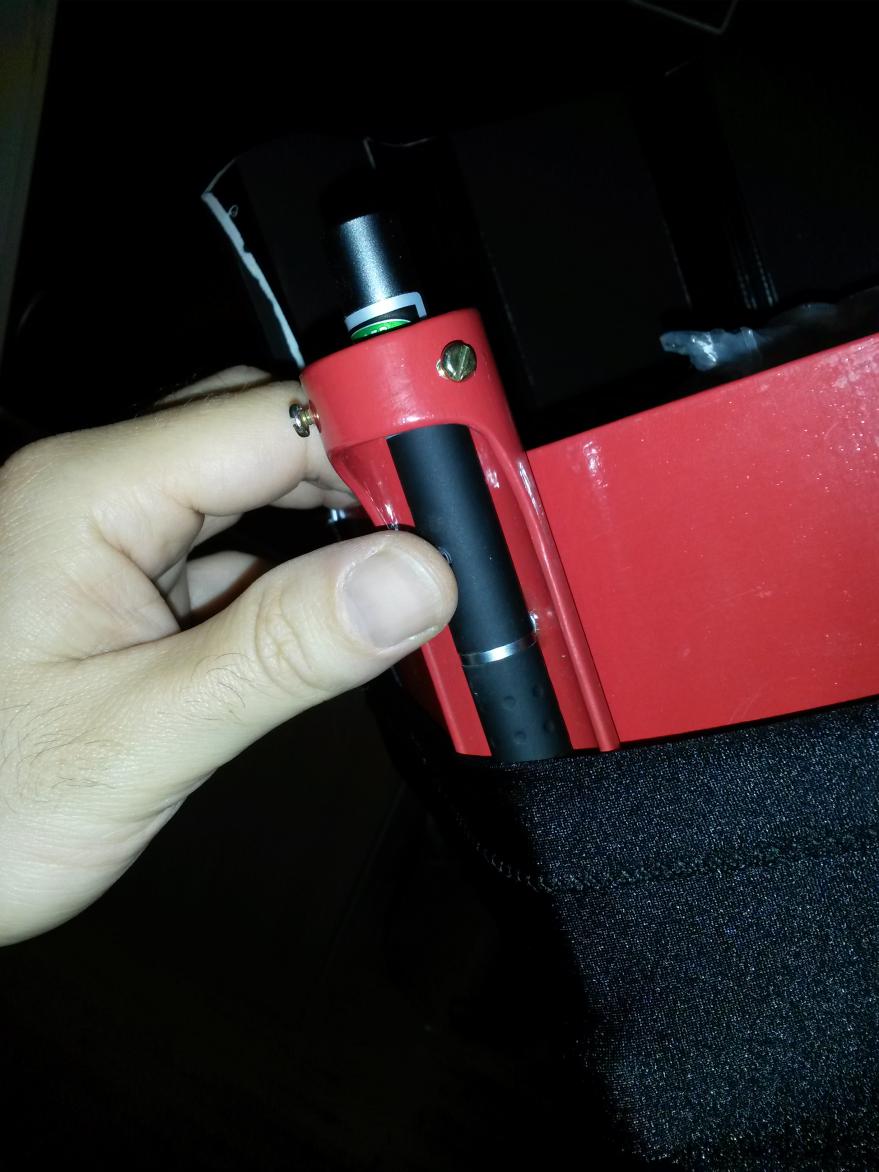

Un support de pointeur laser maison au top, positionné de tel manière que quand je pointe le télescope j'ai le bouton du laser juste sous le doigt.

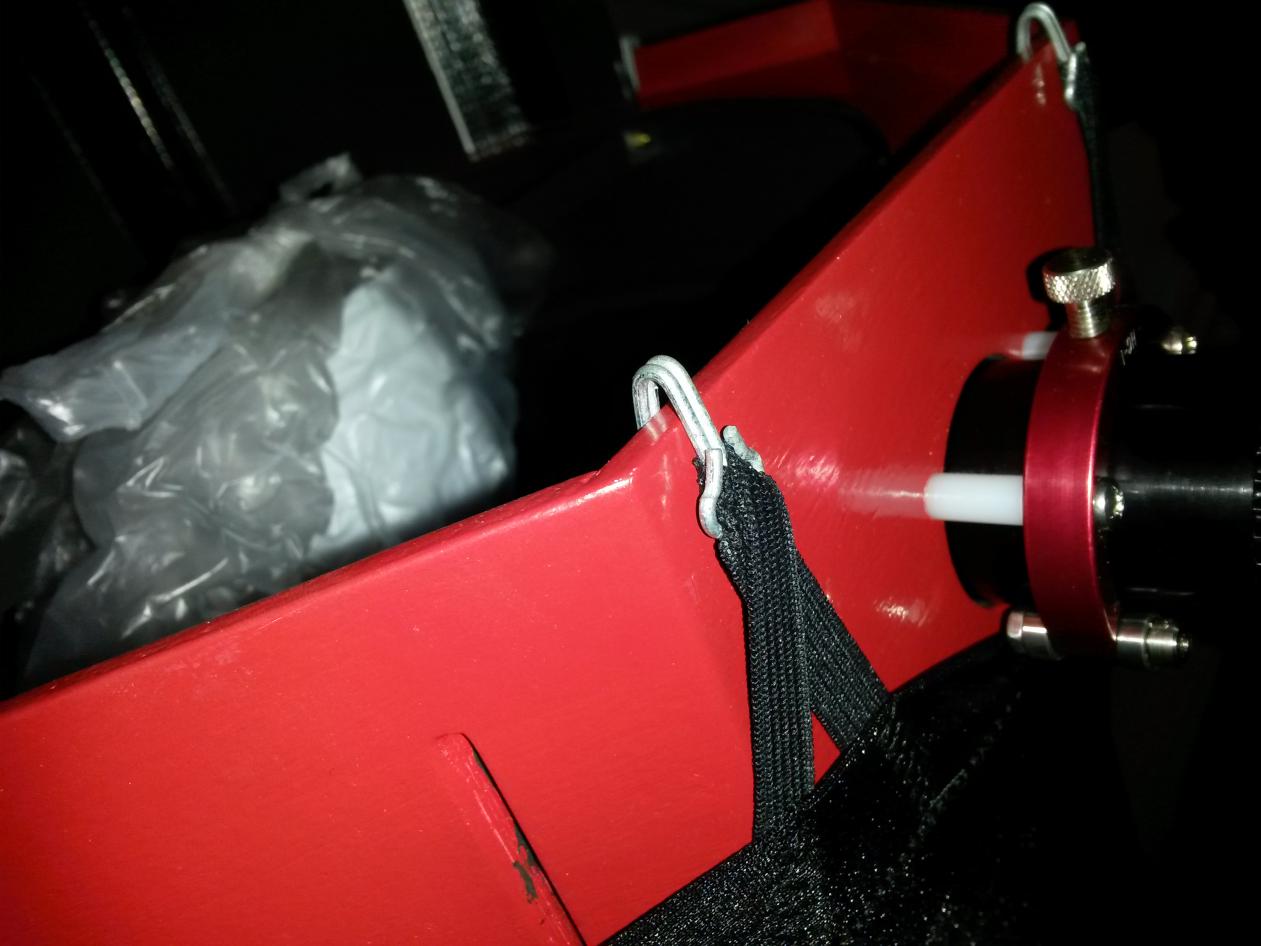

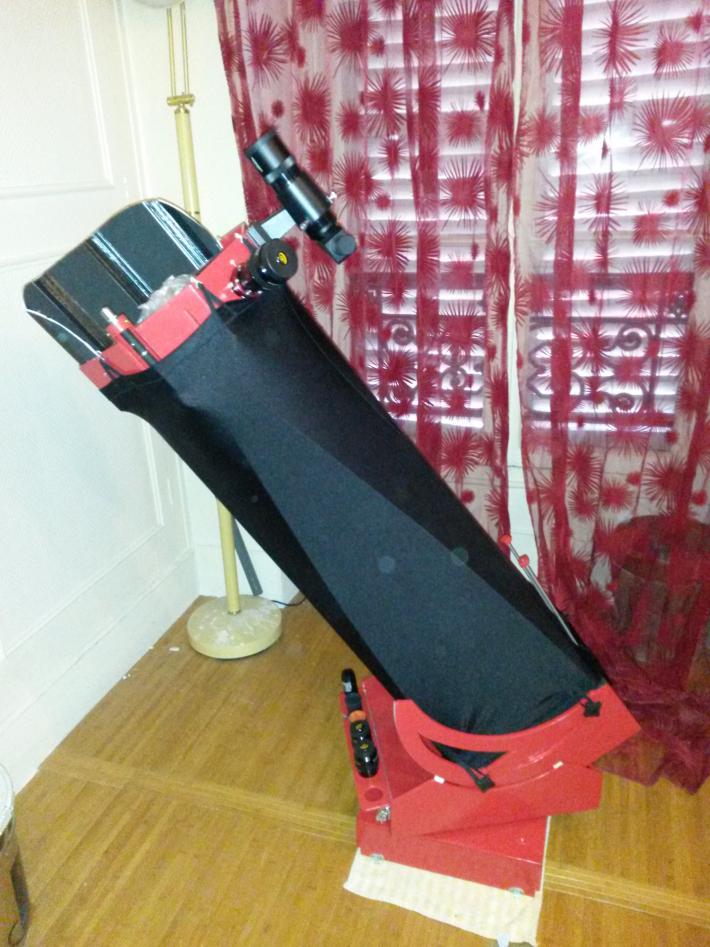

Ma mère qui m'a réalisé une super jupe de compète.

on tend dans le sens de la longueur pour éviter le vignettage avec des petites attaches super pratique.

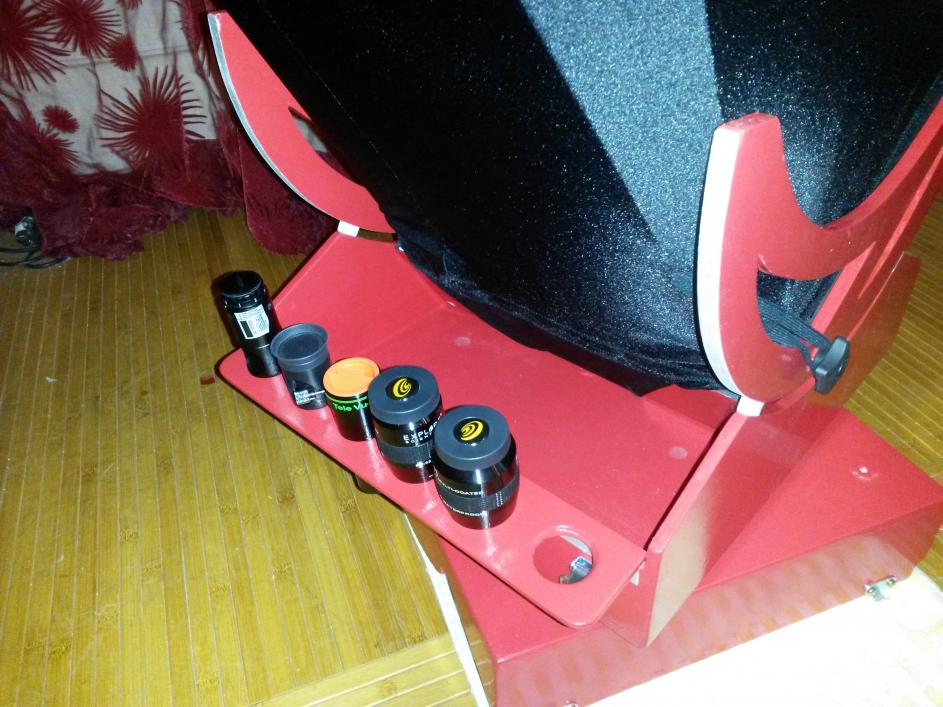

La petite tablette pour les accessoires.

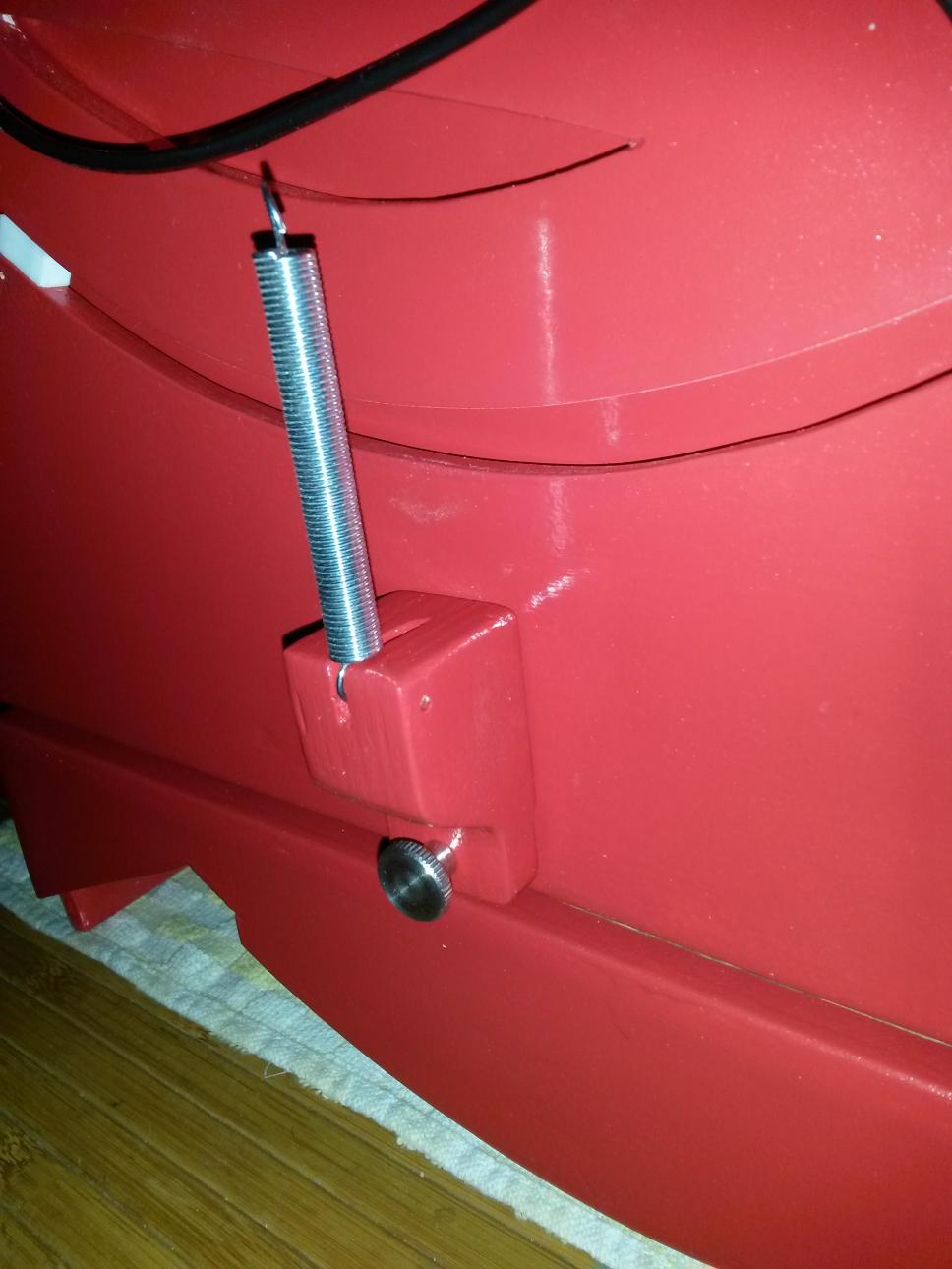

J'ai préparé le ressort, mais pour l'instant je n'ai pas à l'utiliser c'est parfaitement équilibré avec des haches poncées au 40.

A l'utilisation les plats d'alu vont se lisser donc on verra si le mouvement est plus doux et que ce n'est plus équilibré je ferais un test. En tout les cas je suis prêt.





Voilà sinon tout rentre dans la boite (et la boite se ferme) à l'exception du chercheur et des baguette bien sur.

Il me reste à trouver un beau sac pour mettre tout ça.



Comme je vous disais au début du poste pour que ça donne une indication au future constructeur j'ai compté mes heures.

Je précise quand même que j'ai pris mon temps et refait certaine choses plusieurs fois pour avoir le résultat souhaité. (et ce n'est pas exclu que je refasse pas encore quelques truc )

il y a une partie électronique/électrique qui a pris un peu de temps (peut être 20 ou 30 h au total)

Je n'avais pas toujours les outils qu'il fallait donc certaine choses aurai pu se faire plus vite.



Donc en temps de construction je suis à : 185h (oui quand même )



Et j'ai aussi noté le temps de recherche des différente pièce sur le net ou le temps utilisé pour aller les chercher en boutique



Temps de recherche des Pièces : 20h (quand je vous disais que ça pouvait être long )





Il me tarde maintenant qu'il fasse beau les moments ou je peux l'utiliser sur un bon ciel.



Alex.

[sost]

Que de bonnes idées, et bien réalisés : le porte oculaire, la boîte en carton plume, la tension de la jupe... Je vais copier

[alexthecoolman]

Que de bonnes idées, et bien réalisés : le porte oculaire, la boîte en carton plume, la tension de la jupe... Je vais copier



Merci,



la tablette pour les oculaires l'idée n'est pas de moi je l'ai aussi pompé

Mais c'est pour cela que l'on partage, si ça peut donner des idées à d'autre



Alex.

[chatbleu54]

Hello



Le risque pour la tablette porte oculaire, c'est la rosée ! Comme elle est basse, elle est plus exposée, comme sur les LB !



Eric

[alexthecoolman]

Hello



Le risque pour la tablette porte oculaire, c'est la rosée ! Comme elle est basse, elle est plus exposée, comme sur les LB !



Eric



Oui et j'ai aussi dans la tête un genre de cartouchière en micro-polaire a porter sur ou sous la veste, pour les oculaires. ça permet de sortir les oculaire a point en température pour éviter la buée.
