branchement carte électronique CG5

[papou84240]

Bonjour

suite au démontage pour réparation se l'interrupteur de ma CG5 j'avais repérer les branchements des 3 fiches du circuit imprimé vers le tableau de commande avec un feutre hélas lors de la manip les repaires se sont effacés si quelqu'un pouvait m'aider? soit m'envoyer une photo ou me décrire qui va de ou à ou.

Merci d'avance

[Gandalf]

Bonjour

suite au démontage pour réparation se l'interrupteur de ma CG5 j'avais repérer les branchements des 3 fiches du circuit imprimé vers le tableau de commande avec un feutre hélas lors de la manip les repaires se sont effacés si quelqu'un pouvait m'aider? soit m'envoyer une photo ou me décrire qui va de ou à ou.

Merci d'avance



CF réponse dans le fil matériel

[equigna]

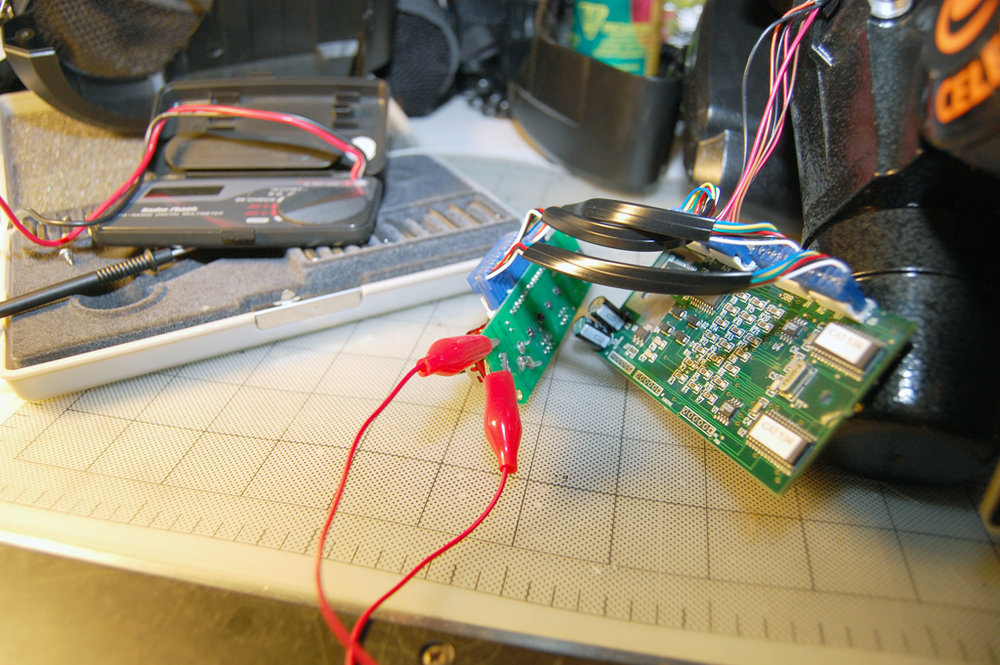

on voit un sur cette photo

La mienne est au fond de la cave..un peu trop complique

crt

erwan

[papou84240]

CF réponse dans le fil matériel



Merci pour votre réponse j'avais fini par trouver une vue ressemblant à celle ci et je me suis dépanné.

Encore merci.
