MAP avec moteur pas à pas sur ETX70

[GUY69]

Utilisateur d'un ETX70 j'avais de gros soucis pour faire la MAP avec la molette d'origine très mal placée. Même avec un flexible.



Je viens de réaliser avec le concours de têtes bien pensantes le montage suivant:



Mise en place d'un micro-moteur pas à pas avec réducteur 1/100 accouplé en direct sur la vis de réglage



http://www.ebay.com/itm/micro-mini-Stepper-Gear-Motor-motori-passo-passo-ingranaggi-riduzione-/111792188492?





Création d'un circuit de commande avec ARDUINO NANO + driver POLOLU A4988

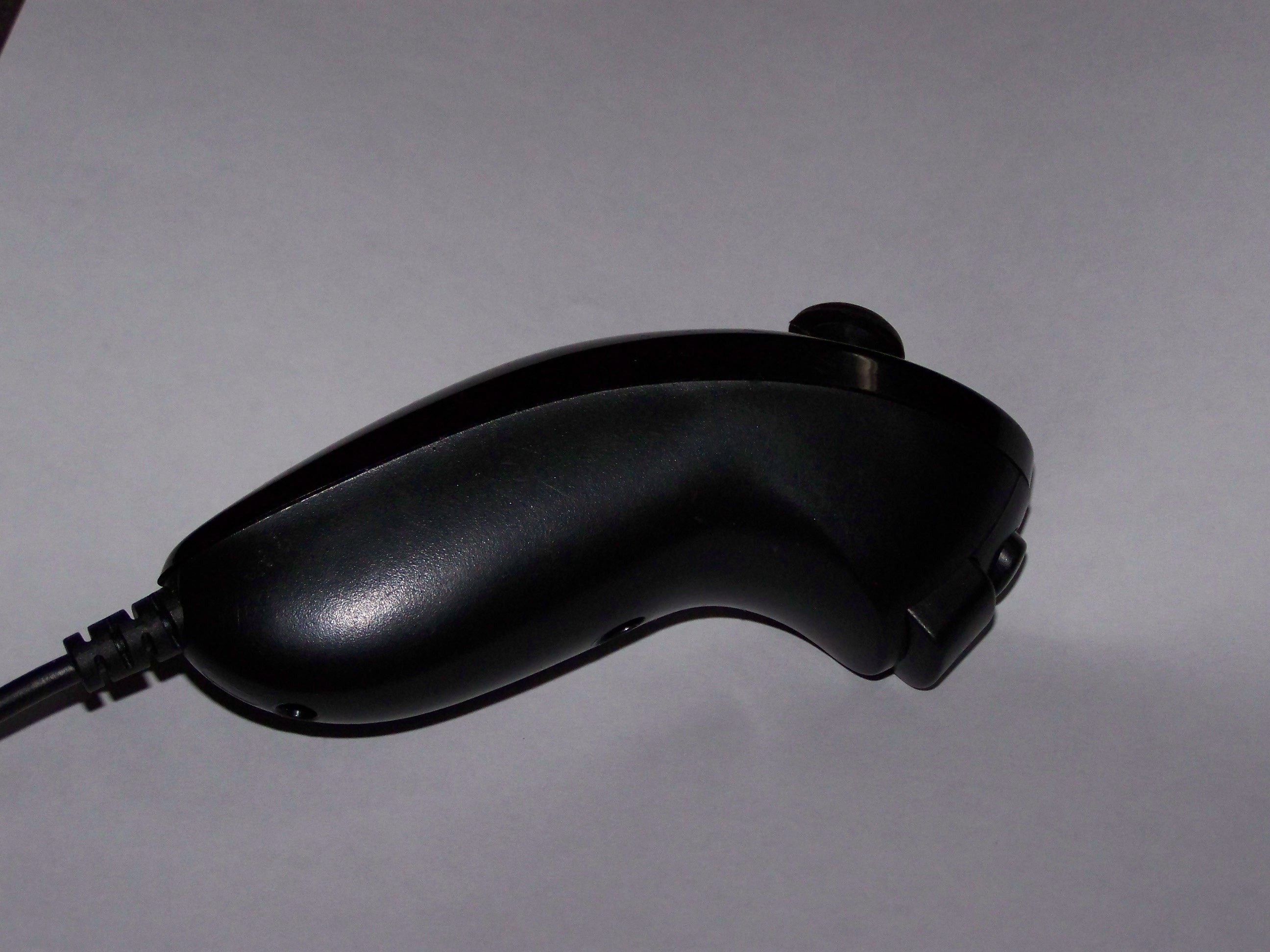

Commande à partir d'un joystic





Résultat:

Beaucoup de souplesse

3 vitesses AV et AR

Déplacement de 0.016mm par action sur les boutons de tir

Modifié 5 novembre 2015 par GUY69

[TBIRD]

Genial

[chatbleu54]

Hello

Je vois pas le joystic, à la place j'ai une photo de la Lune avec Hyginus.

Eric

[GUY69]

Hello

Je vois pas le joystic, à la place j'ai une photo de la Lune avec Hyginus.

Eric



Mystère de l'informatique !!! Elle n'est même pas de ma galerie.



nouveau lien:



[yaggO]

salut



pourrais tu en dire plus sur la connectivité utilisé, le logiciel arduino et le balancement stp ?

[GUY69]

salut



pourrais tu en dire plus sur la connectivité utilisé, le logiciel arduino et le balancement stp ?



Bonsoir



L'ensemble des schémas de la carte électronique

http://dl.free.fr/g6s1x3f0A



Le programme ARDUINO

http://dl.free.fr/i2e0tcayN



La carte est située au lieu et place des piles . L'alimentation 9V est commune au télescope et à la carte, elle provient d'une prise allume cigare avec régulateur de tension. Le moteur pas à pas est branché en direct sur la carte. Le joystick est relié à la carte par un cordon avec connecteur à brancher impérativement avant mise sous tension de l'ensemble.



Qu'appelles-tu balancement ?

[yaggO]

Bonsoir



L'ensemble des schémas de la carte électronique

http://dl.free.fr/g6s1x3f0A



Le programme ARDUINO

http://dl.free.fr/i2e0tcayN



La carte est située au lieu et place des piles . L'alimentation 9V est commune au télescope et à la carte, elle provient d'une prise allume cigare avec régulateur de tension. Le moteur pas à pas est branché en direct sur la carte. Le joystick est relié à la carte par un cordon avec connecteur à brancher impérativement avant mise sous tension de l'ensemble.



Qu'appelles-tu balancement ?



Merci pour les infos



vache le bordel qu'il fais le goto et le suivi

[GUY69]



vache le bordel qu'il fais le goto et le suivi



C'est digne d'un moulin à café MOULINEX de 1950. C'est le reproche principal.



A la longue on s'y fait mais c'est mieux quand il n'y a pas de voisins.



Si tu veux plus de renseignements tu peux me joindre par MP.

[yaggO]

Merci Guy j'y manquerai pas

[julien]

Génial Guy !

Et pour les non bricoleurs, il n'existe pas un kit complet (kit MEADE exclu)?

[GUY69]

Génial Guy !

Et pour les non bricoleurs, il n'existe pas un kit complet (kit MEADE exclu)?



Pas à ma connaissance mais je n'ai pas fait de recherches particulières.

Peut être sur ce site mais je ne maitrise pas l'anglais :



http://www.weasner.com/etx/menu.html
