néb diff 1 er Test de la CoolingStarBox MKII - IC417 en grand champ

[Astroghost-Francois]

Salut à tous ,



j'ai enfin pu réaliser un premier test de mon EOS 600D débayérisé et refroidi.





Pour ceux qui n'ont pas suivi la fabrication de ce boitier , tout est ici :



http://www.webastro.net/forum/showthread.php?t=121198



http://astronomie-astrophotographie.fr/COOLINGSTARBOXII.html





Voici donc pour ce premier test , une image grand champ autour d'IC417

Conditions de ciel mauvaises avec un ciel bien voilé et beaucoup d'humidité.

Le guidage a été très mauvais avec un bonne dérive , setup mal équilibré lors des prises de vue au zenith.

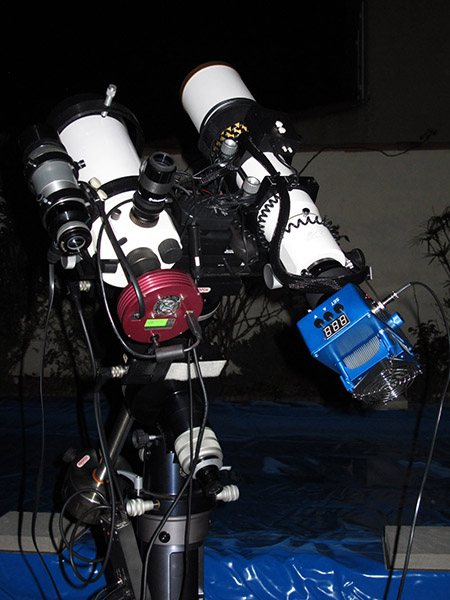

Matériel utilisé :



Acquisition avec MaximDL , Prétraitement Pixinsight 1.8 , Traitement Photoshop CS4



- Megrez 90 APO + réducteur WO Flat IV sur MonturGeoptik GK300

- Guidage avec Vixen VMC110 + ATIK 314L+





- 24 x 10 mn Ha 7nm + Filtre Optolong LPF PRO à 3200 ISO et 4°c

- 23 x 10 mn Ha 12nm + Filtre Optolong LPF PRO à 3200 ISO et 4°c

- 25 Flats de 10 sec

- 25 Dark-Flat de 10 sec

- 15 Darks de 10 mn

- 50 Offsets



Je n'ai pas pu descendre plus bas en température , je me suis rendu compte que le câble d'alimentation était coupé et ne fournissait pas assez de puissance trop tard.

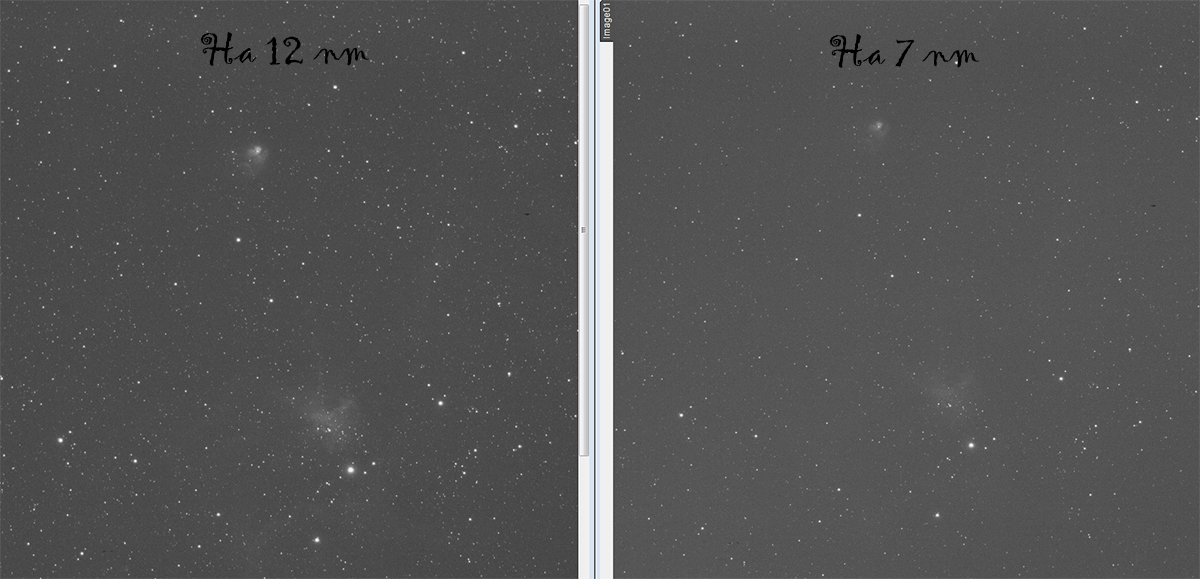

Voici en premier un comparatif entre une brute à 12 nm et 7 nm , j'aurais du tout prendre avec le 12 nm , mais je voulais mesurer le signal que j'obtenais à 7 nm au cas ou j'imagerais sous la lune.





Voici donc l'image à 25 %





et le lien vers l'image à 50 %



Et un Crop sur IC417 et NGC 1931





Pour comparaison , j'avais déjà imagé dans le passé cette zone avec le même setup mais avec un ATIK 314L+

Je vais enfin pouvoir réaliser du grand champ avec un boitier trés sensible.



http://www.webastro.net/forum/showthread.php?t=88893





François

[pagpatrice]

Un beau cliché et une finition de ton boitier superbe , bravo

[latrade24]

Bonsoir François,

Beaucoup de signal, par contre, c'est un peu crâmé par endroits, peu-être que tu as tiré un peu trop tiré sur les curseurs (?) La comparaison avec l'atik est assez impressionnante

[Astroghost-Francois]

Meci Patrice et Christian



Oui j'ai un peu tiré sur les curseurs je voulais surtout mettre en évidence les zones H-alpha autour des nébuleuses.



Vivement que l'on ait un bon coup de Mistral dans le sud pour évacuer toute cette humidité.



François

[felopaul]

belle présentation ! marche bien ce setup

bravo

[patvalot]

Impressionnant le matos et l'image pas moins ...bravo j'adore l'image à 25% super finesse !

[Pulsar59]

Beau résultat.

Tu as pu comparer un peu les résultats avec ta 314 ?

[Christophe.noel]

Super François, résultat plus qu'intéressant sur le signal !



Bien joué

[Astroghost-Francois]

Merci Laurent ,Patvalot,Pulsar59 et Christophe pour vos commentaires.



La comparaison est difficilement évaluable , avec la 314L+ j'étais au milieu des Hautes Alpes à 1300 m d'altitude.

Ici je suis prés de Marseille au milieu de beaucoup de pollution lumineuse et avec un ciel trés humide et voilé.



L'image me semble quand même beaucoup plus fine avec CSBII malgré mes problèmes de guidage.



Il faudrait que je fasse un test comparatif entre un 50D Refroidit couleur , le 600D Débayérisé et refroidit et la 414 EX sur des poses de 5 et 10 mn , un soir....



François

[Philastro]

Salut François,



Elle fonctionne plutôt bien ta CoolingStarBox MKII malgré tes petits soucis de câblage.

Beaucoup de signal, bravo.

[Siegfried_M31]

Très intéressant ce post et jolie résultat ppour un test.

Le Canon restera toute même à 12 bits.

Pour comparer se serait bien de prendre un même coin de ciel à 10s pour chaque Cam puis de faire une stat sur un carré de la même region pour connaitre la médiane.

Cela donnera une bonne comparaison du rendement en ADU.

Eventuellement il faut extrapolé le résultat en fonction de la taille du pixel, c'est normal qu'un petit pixel capte moins de photons qu'un gros pixel.

[Astroghost-Francois]

Merci Philastro et Siegfried pour votre passage.



Les RAW du 600D sont codés en 14 bits comme le 50D/5Dmk2 ou le 7D.

D'où mon choix d'utiliser un 50D et un 600D dans mes modifications.



Dès que je peux je réaliserais un comparatif entre mes 4 différents imageurs



François

[Siegfried_M31]

14bits, soit 16000 niveaux, il y a de quoi faire.

Manquent plus que les stats pour me faire une image de ta nouvelle arme de combat.
