Machine cinétique hypnotique

[PierreDesvaux]

Bonjour, bonjour...



Ceci n'est pas de l'astro, mais voici quand même une petite surprise, une Machine Magique, cadeau de Noël à ma Douce et Tendre, réalisée pendant mes (très rares ) heures de loisir, le dimanche après-midi... (eh oui, quand je me repose, je bricole... d'habitude, je bosse 7j/7 week ends compris sur les télescopes, mais de temps en temps, il m'arrive de faire autre chose, c'est humain...)

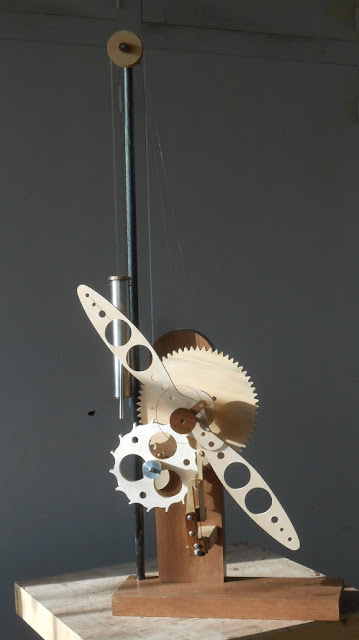

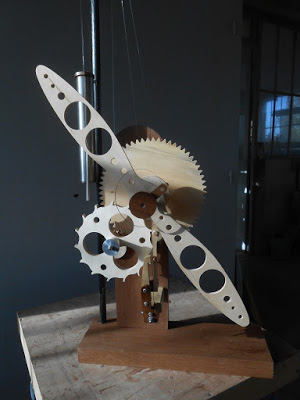

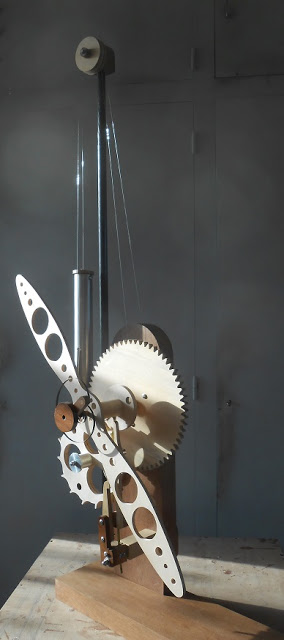

Une sculpture cinétique, inspirée des mécanismes d'horloge, tout en bois, réalisée à partir des incroyables plans proposés par Clayton Boyer, de Hawaï:



http://www.lisaboyer.com/Claytonsite/spacetimepage1.htm

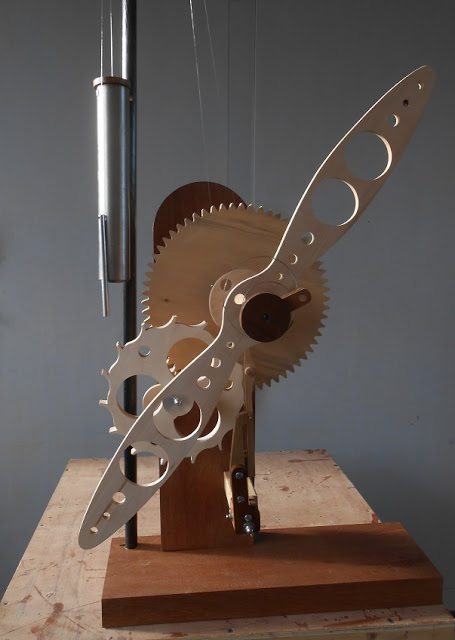

L'hélice peut tourner pendant des heures, en un mouvement d'aller-retour régulier d'une quinzaine de seconde, sous l'effet du ressort en spirale, ré-impulsé régulièrement par la roue dentée (nommée par les horlogers "roue d'échappement"), elle-même actionnée par l'effet du contrepoids.



Le mouvement rythmique est totalement magique et hypnotique, on peut rester des heures à le contempler... C'est merveilleusement zen...

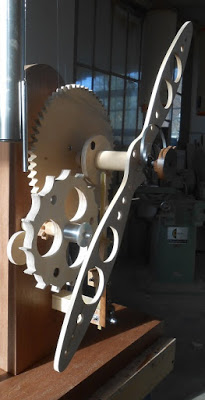

Les dents des engrenages ont été découpées à la main, à la scie à chantourner (pas de CNC...), puis poncées, de manière à éviter toute accroche ou frottement intempestif.











































Modifié 26 décembre 2015 par PierreDesvaux

[francois-du-57]

hello ,très très belle réalisation .......

[easybob08]

Superbe !



Bravo pour le travail réalisé.



Alain

[Great gig in the sky]

Une bien belle création ! Aummmmmmmmmmmmmmmm ...

[ZITO]

Superbe réalisation ,en parfaite phase avec votre couple irrésistiblement original

Et merci pour le lien très très intéressant !

Joyeux noël à vous !

[Fredjel]

Joile réalisation. Content de te revoir sur ce forum en espérant que tu continuera à nous gratifier de tes derniers créations "telescopiennes".

[sost]

C'est en effet très beau, une petite vidéo pour la voir en action ?

[charpy]

joli comme tout avec le rythme régulier d'une vieille horloge comtoise...



ça me fait penser aux "jouets de vent" de César Manrique

https://www.youtube.com/embed/F368LPF59_A

Modifié 26 décembre 2015 par charpy

[Jean Louis]

Bonjour Pierre,



Tu as des doigts d'or,j'admire!!



Jean Louis

[José9]

Impressionnant et magnifique. Bravo Pierre, tu es un véritable magicien!

[PierreDesvaux]

Merci à vous! Il y a une video (de mauvaise qualité) ici. Je vais essayer d'en faire une autre plus longue:





et une autre:











Pierre

Modifié 26 décembre 2015 par PierreDesvaux

[dob300]

Cool, c'est vrai que ça donne envie de le voir tourner plus longtemps.

[Jefferson]

Très joli, belle réalisation .

[maire]

Ah oui, j'aime beaucoup, sans doute due à une sorte de fascination pour les clepsydres de l'Antiquité

[OrionRider]

C'est de l'Art, tout simplement!



quand je me repose, je bricole... d'habitude, je bosse 7j/7 week ends compris sur les télescopes



La plupart des gens bossent sur leurs télescopes en guise de repos. Tu en as de la chance!

[litobrit]

Beau cadeau et superbe réalisation

Ce mécanisme existe depuis plus de 500 ans.

Il peut même fonctionner en quasi perpétuel avec la pendule Atmos de Jeager-Lecoultre, un monument de l'horlogerie.

[doub67]

Chapeau l'artiste, j'adore ce genre d'objet vivant.

Une question, sais-tu si les plans vendu sur le site LISABOYER sont complet pour le prix?

[Bernard Augier]

Le mouvement rythmique est totalement magique et hypnotique, on peut rester des heures à le contempler... C'est merveilleusement zen...



[PierreDesvaux]

Il est vrai, Bernard, que les engrenages ont pas mal servi à asservir l'homme...



Doub76, les plans de Clayton Boyer sont très complets, tout est très bien expliqué en détail (en anglais) et Clayton qui est un grand passionné, est très disponible pour les conseils.



Pour lire et imprimer les plans, il faut un logiciel cad qui lit les .dxf . Si on n'en a pas, on peut utiliser Deltacad.com, un logiciel limité, mais pas cher (avec un mois gratuit). On colle les plans sur le bois, et on découpe à la scie à chantourner. Il faut être très précis dans les découpes, puis dans les ponçage des engrenages, sinon, cela coince...
