support apn pour celestron nexstar4se

[Bracouda]

Bonsoir à tous.



Suite à la dernière discution que j'ai ouvert sur l astrophoto, et au vu des remarques que j'ai eu , dont une de orion rider.

Qui me disais que j avais dèjâ tous pour commencer l astrophoto:),



J'ai donc décider de me bricoler un système pour mettre mon apn directement sur le tube du telescope.

L idée était de garder mon tube est de mettre mon apn en parralléle de celui ci.

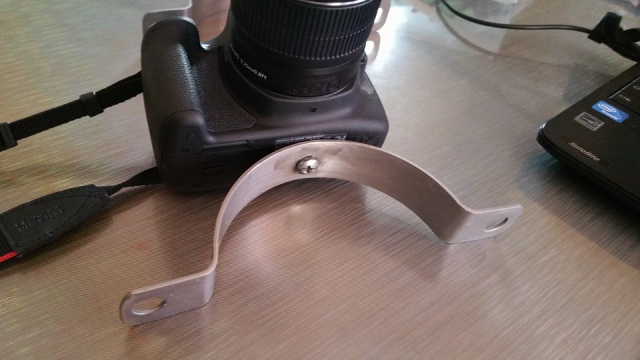

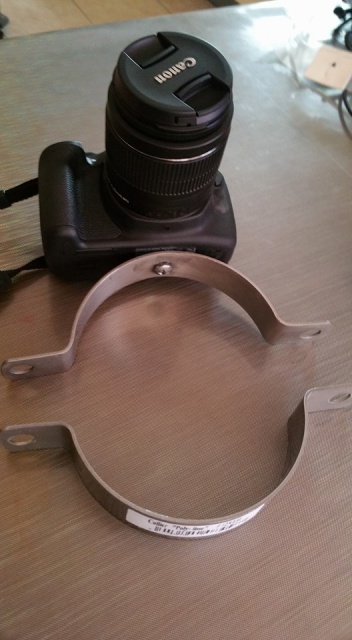

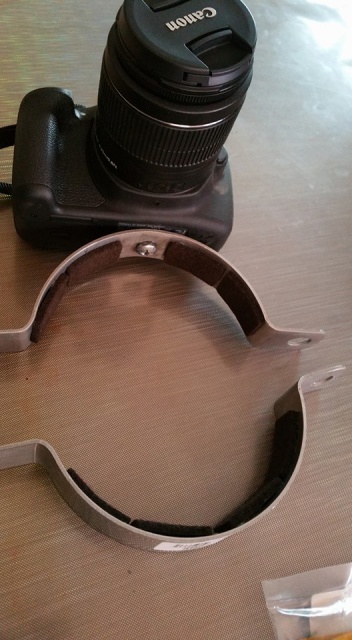

Ce matin je suis aller dans un magasin de bricolage et j'y ai trouver mon bonheur: un collier de serrage pour cheminée en 125mm de diamétre est des patin anti dérapants à coller.



J'ai percé le collier pour y faire passer ma vis. et ensuite j'ai couper les 2 extrémiters du collier qui étaient bien trop long.



Le bricolage est terminer sa m'a prit environ 10 minutes

Maintenant me reste plus qu'a acheter un adaptateur pour ne plus avoir a enlever les colliers à chaque fois.

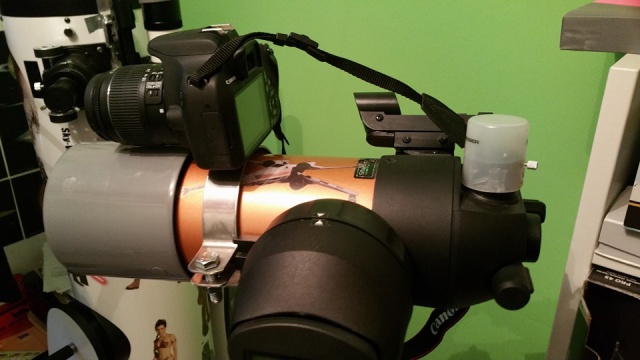

Voila les photos

[Bracouda]

Ah oui j'ai oublier prix de revient 14€

Bonne journée en espérant que sa puisse aider quelqu'un

Bonne journée

[OrionRider]

Chouette, mais n'oublie pas de mettre la monture en mode équatorial pour suivre les étoiles.



Avec ce montage, l'ensemble est surchargé, avec un gros déséquilibre. Ce serait encore mieux de remplacer le télescope par l'APN.

L'APN est alors monté sur une rotule (20€ sur Amazon), elle-même fixée à la monture par une queue d'aronde. Cette solution permet de viser et cadrer les objets. Avec le montage de la photo tu ne peux viser que 'droit devant'.



Pour info, on trouve aussi des colliers en PVC pour descente d'eau, en différents diamètres. L'avantage c'est qu'ils sont plus légers et ont un sabot plat dans lequel se trouve la vis de l'APN. Celle-ci ne risque donc pas d'enfoncer la paroi du télescope, et la base de l'APN est mieux maintenue: http://www.outils-dicienzo.be/images_promo/12%20S.jpg



Pour les photos, choisis la qualité RAW et 1600ISO. L'objectif doit avoir son diaphragme fermé d'un cran. Donc s'il s'ouvre à f/4 il faut le mettre sur f/5.6.

Modifié 12 janvier 2016 par OrionRider

[Bracouda]

Non non t'inquiète je le mettrais en équatoriale



Pour le remplacement par le.tube oui c'est sur, mais après comment je fait la mise en station? Je sais pas encore faire:(



Poir les colliers pvc je connais bien mais c'est pas pour moi j'ai pas confiance en ce plastic.



Merci pour les réglages je pense que ce soir si le temps reste comme il est, je vais pouvoir tester tout sa

[OrionRider]

Moi ce qui me ferait peur c'est le point d'appui unique de la vis sur l'APN.

Normalement il y a une plaque qui transmet tous les efforts sur la semelle de l'APN. Ici, tout repose sur le pas de vis noyé dans le plastique de l'appareil.



Tu pourrais aussi mettre un support en 'U' entre le pare-buée en PVC et l'objectif, histoire de soulager un peu l'APN.

[ED l'extraterrestre]

bonjour

moi j'avais utilisé une queue d'aronde muni d'un pas de vis kodak a 23 euros et installé tous ça directement sur la monture ( sans le tube ) grâce a son serrage a grosse molette .

Bon Ciel

[Bracouda]

Moi ce qui me ferait peur c'est le point d'appui unique de la vis sur l'APN.

Normalement il y a une plaque qui transmet tous les efforts sur la semelle de l'APN. Ici, tout repose sur le pas de vis noyé dans le plastique de l'appareil.



Tu pourrais aussi mettre un support en 'U' entre le pare-buée en PVC et l'objectif, histoire de soulager un peu l'APN.

Ah oui pas bête le U

Faudra que je me fabrique sa tu as raison je n y avait pas penser du tout

[OrionRider]

De toute façon, quand tu auras essayé tu vas vite abandonner ce bricolage car le pointage est impossible, tu es limité à 'droit devant', c'est pas pratique du tout.



La queue d'aronde + rotule est bien plus pratique (plus sûre aussi).



Pour l'alignement polaire, fixe solidement un pointeur laser vert bien // à l'axe AD, de façon à ce que la tache projetée sur un mur à distance (>10m) ne décrive plus un cercle mais reste en place quand tu tournes l'axe AD.

Quand tu fais la MES il suffit d'allumer le laser et de le projeter à côté de la Polaire, légèrement en direction de Kochab.



Pas besoin du GoTo pour pointer avec un objectif, le champ imagé est énorme.

Modifié 12 janvier 2016 par OrionRider

[Bracouda]

De toute façon, quand tu auras essayé tu vas vite abandonner ce bricolage car le pointage est impossible, tu es limité à 'droit devant', c'est pas pratique du tout.



La queue d'aronde + rotule est bien plus pratique (plus sûre aussi).



Pour l'alignement polaire, fixe solidement un pointeur laser vert bien // à l'axe AD, de façon à ce que la tache projetée sur un mur à distance (>10m) ne décrive plus un cercle mais reste en place quand tu tournes l'axe AD.

Quand tu fais la MES il suffit d'allumer le laser et de le projeter à côté de la Polaire, légèrement en direction de Kochab.



Pas besoin du GoTo pour pointer avec un objectif, le champ imagé est énorme.



Merci orion pour tout ces conseils



Hier soir avec mon pote j'ai essayé , le bricolage marche pas mal, j'ai tenoter orion, mais comment dire il faudrait que Nice ne soit pas juste en dessous .

Donc vraiment pas terrible.



Pour le laser mon pote l à fait donc pour sa il n'y aura pas de problème.



Pour le goto j aurais penser qu'il le fallait.

De toute manière vu la polution lumineuse que j'ai c'est pas trop la peine d essayer quelque chose.les résultats sont médiocre.



Pour la pplaire la c'est impossible j'ai la maison.
