Help problème réglages ZWO 224MC et Firecapture

[nicoairbus]

Bonjour à tous,

tout est dans le titre, je n'arrive pas à avoir un fichier ser ou avi correct, j'ai suivit le tuto d'Albéric http://www.webastro.net/forum/showthread.php?t=100091 mais rien ne va.

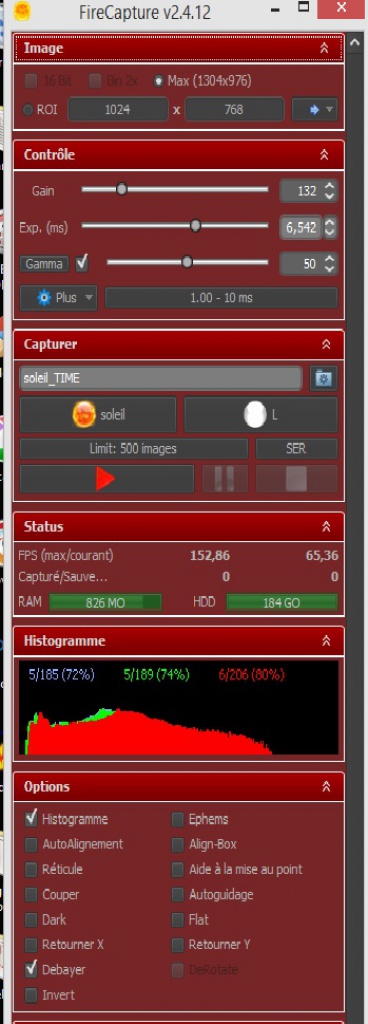

Je m'explique, j'utilise donc la cam ZWO ASI224MC sous Firecapture V2.4 avec les réglages suivant:

DEBAYER

Mode: Bilinéar/RG





L'affichage de l'image dans la fenêtre de visualisation est correcte, la balance des couleurs aussi.



Ensuite, une fois fichier ser ou avi fait, quand je passe sous régistax après avoir fait la régistration j'obtiens une image toute verte:



Voici le log d'une de mes captures:

FireCapture v2.4 Settings

------------------------------------

Camera=ZWO ASI224MC

Filter=L

Profile=soleil

Filename=soleil_151047.ser

Date=160116

Start=151047.572

Mid=151051.439

End=151055.306

Start(UT)=141047.572

Mid(UT)=141051.439

End(UT)=141055.306

Duration=7.734s

Date_format=ddMMyy

Time_format=HHmmss

LT=UT +1h

Frames captured=500

File type=SER

Binning=no

ROI=1296x960

ROI(Offset)=0x0

FPS (avg.)=64

Shutter=6.542ms

Gain=132

HighSpeed=off

WBlue=95

AutoExposure=off

USBTraffic=71

Gamma=50

Brightness=1

HardwareBin=off

SoftwareGain=10 (off)

WRed=52

Histogramm(min)=7

Histogramm(max)=255

Histogramm=100%

Noise(avg.deviation)=n/a

Limit=500 Images

Sensor temperature=36,1 °C



Voilà si Maitres Albéric ou Xanax vous passez par et biensur tout autres personnes, votre aide sera la bienvenue



Nico

[xs_man]

Il n'est plus tout jeune ce petit résumé, le paramétrage des ASI 224 et ASI 185 est indiqué ici à la suite du comparatif des 2 caméras :



http://www.webastro.net/forum/showthread.php?t=134294





Albéric

[nicoairbus]

Ok merci Albéric,

mais maintenant avec tes paramètres j'ai cette image après la moulinette autostakkert les couleurs sont bizarres et la trame est bien visible





et sous régistax à la fin elle ressort encore verte, il y a un truc qui ne doit pas allez mais je vois pas.



Nico

[lucienne]

Essaie d'y ajouter un filtre IR cut, pour se rapprocher de la vision "humaine"

[xs_man]



Bizarre en effet.

Il manque en effet le filtre Ir-cut c'est certain, et il est nécessaire pour équilibrer les couleurs en RVB. Tu n'en a pas un sous la main ?



Ensuite sous Registax, débayeriser en RGGB.



Mais les grosses tâche vertes carrées, là jamais vu ça ? On dirait que la débayerisation ne fonctionne

pas correctement.

Sinon essaie le soft PIPP pour débayeriser et enregistrer les images brutes du film en .bmp pour voir si ça marche.



Albéric

Modifié 16 janvier 2016 par xs_man

[nicoairbus]

ok je re-teste cela demain avec le filtre IR/cut et vous tiens au jus

[olivdeso]

Ah c'est ça que j'ai oublié hier soir! : le filtre Ir cut.



Grace aux tests d'Alberic, j'ai pris une ZWO224C. Première lumière hier.



Il n'y en n'as pas d'origine sur la 224C ?

[lucienne]

Je pense que j'ai trouvé ton problème



Premièrement : Le filtre IR-cut est indispensable si tu veux avoir des couleurs "normales", adaptées à notre vision humaine



Deuxièmement, ton problème est un problème de débayérisation

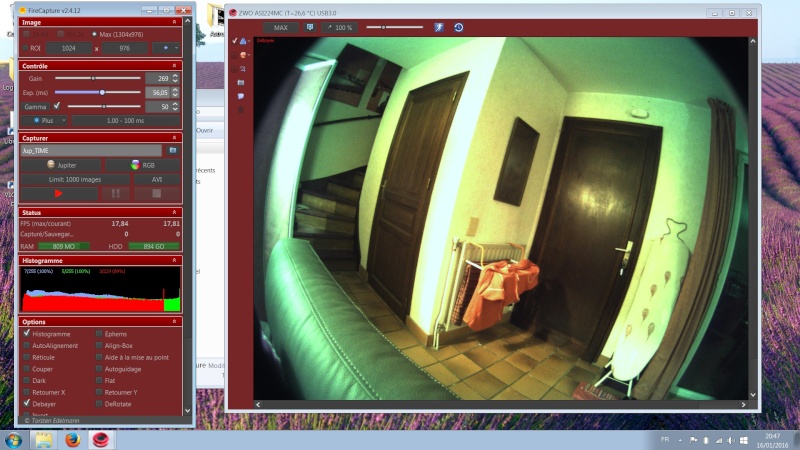

Voici un exemple avec un filtre IR-cut Et Debayer en RG :





Les couleurs sont "normales", telles que la vision humaine

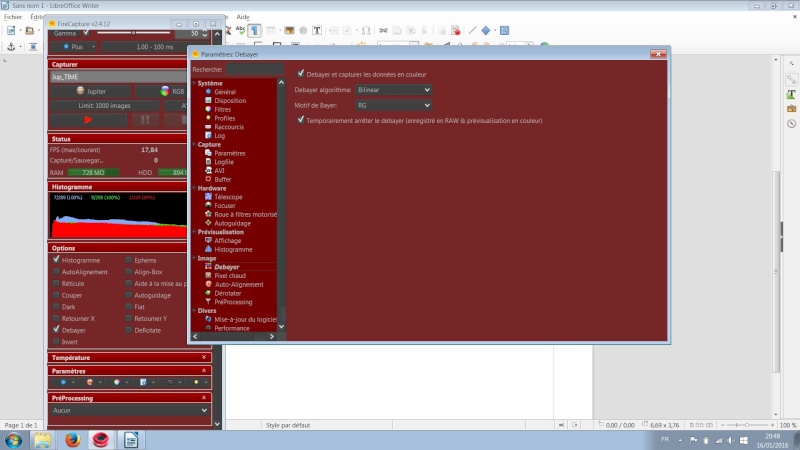

Le paramétrage est le suivant :

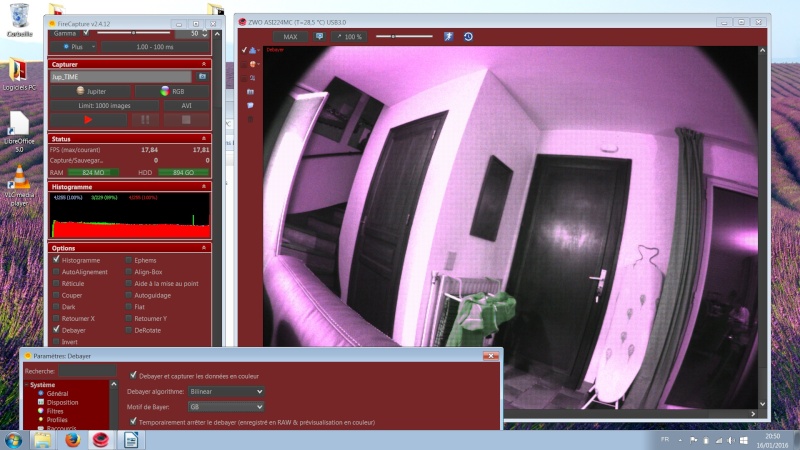

Si tu as trop de vert, c'est que tu es surement en GB ou GR, comme suit, où le rouge est vert :



Modifié 16 janvier 2016 par lucienne

[xs_man]

Ah c'est ça que j'ai oublié hier soir! : le filtre Ir cut.

Grace aux tests d'Alberic, j'ai pris une ZWO224C. Première lumière hier.

Il n'y en n'as pas d'origine sur la 224C ?



Non elle n'est est pas équipée par défaut. C'est une vitre transparente.

Avec Ir-cut, tu images en RVB et avec un Ir-pass, utilisation en monochrome, mais ça tu le sais déjà !





Albéric

[olivdeso]

Ok merci. J'avais complètement oublié ce point sur le terrain...



En tout cas c'est très sensible, j'ai pu diminuer le temps de capteur jusqu'à 3ms sur Jupiter, pour essayer de combratre une grosse turbu locale. C'était impossible à faire sur les générations précédentes.

[Ben2407]

J'ai reçu aussi la mienne mais je n'arrive pas à trouver comment refroidir la camera avec Firecapture.

Ca marche bien avec Prism (en ascom) mais je ne trouve pas avec Firecapture.

Merci d'avance pour votre aide !



Benoit

[xs_man]

J'ai reçu aussi la mienne mais je n'arrive pas à trouver comment refroidir la camera avec Firecapture.

Ca marche bien avec Prism (en ascom) mais je ne trouve pas avec Firecapture.

Merci d'avance pour votre aide !

Benoit



Il faut installer au minimum Firecapture 2.5.



Albéric

[Ben2407]

Oui, j'ai les 2 dernieres versions sur mon PC (2.4 et Beta 2.5)

Mais même sur la 2.5, je ne trouve pas comment faire...

Je vois la temperature du capteur se stabiliser à 20°C mais je ne sais pas où indiquer la temperature souhaitée...











Il faut installer au minimum Firecapture 2.5.



Albéric

[lucienne]

J'ai reçu aussi la mienne mais je n'arrive pas à trouver comment refroidir la camera avec Firecapture.

Ca marche bien avec Prism (en ascom) mais je ne trouve pas avec Firecapture.

Merci d'avance pour votre aide !



Benoit



Tu as quelle version de caméra ?

[Ben2407]

La Zwo ASI 224MC cooled



Tu as quelle version de caméra ?

[xs_man]

Tu as installé le driver de la caméra refroidie ?



http://astronomy-imaging-camera.com/software/



Albéric

Modifié 17 janvier 2016 par xs_man

[Ben2407]

Ben oui j'ai bien installé le driver de la version cooled et c'est bien cette camera qui est indiquee par Firecapture...



Tu as installé le driver de la caméra refroidie ?



http://astronomy-imaging-camera.com/software/



Albéric

[xs_man]

Autre question bête mais évidente : tu as bien connecté une alim. 12V (au moins 2 A, idéalement 3A) pour le refroidissement ?



Albéric

Modifié 17 janvier 2016 par xs_man

[Ben2407]

Merci Alberic !!

J'ai trouvé grace à toi et à ta copie d'ecran

Oui j'avais bien alimenté la camera mais je cherchais ailleurs...

Je ne suis visiblement pas très doué !!! ;-)





Autre question bête mais évidente : tu as bien connecté une alim. 12V (au moins 2 A, idéalement 3A) pour le refroidissement ?



Albéric

[lucienne]

Merci Alberic !!

J'ai trouvé grace à toi et à ta copie d'ecran

Oui j'avais bien alimenté la camera mais je cherchais ailleurs...

Je ne suis visiblement pas très doué !!! ;-)



Et donc, c'était quoi la solution ???

[apollo04]

Ah c'est ça que j'ai oublié hier soir! : le filtre Ir cut.



Grace aux tests d'Alberic, j'ai pris une ZWO224C. Première lumière hier.



Il n'y en n'as pas d'origine sur la 224C ?



Alors on ne peut pas imager en couleur sur Jupiter avec cette cam sans IR cut ???

[xs_man]

Alors on ne peut pas imager en couleur sur Jupiter avec cette cam sans IR cut ???



L'Ir-cut est indispensable pour ne pas dénaturer les couleurs (sans l'Infrarouge 'pollue' les 3 canaux R,V et et fausser la balance des blanc. Et ça se voit très facilement.



Par contre en imagerie du ciel profond rapide, sur les objets faibles, ne pas utiliser de filtre permet de gagner en sensibilité. En ciel profond on est un peu moins regardant sur le 'pur' RVB.



Albéric

[Ben2407]

Et donc, c'était quoi la solution ???

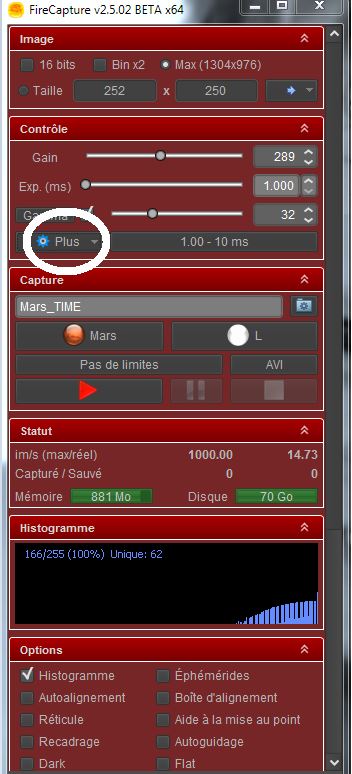

Il faut tout d'abord cliquer sur la case "plus" du panneau "Contrôle" (voir image):

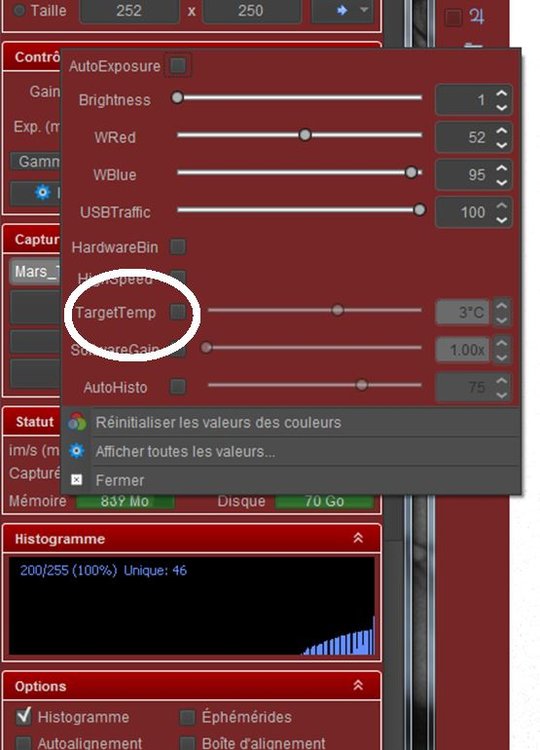

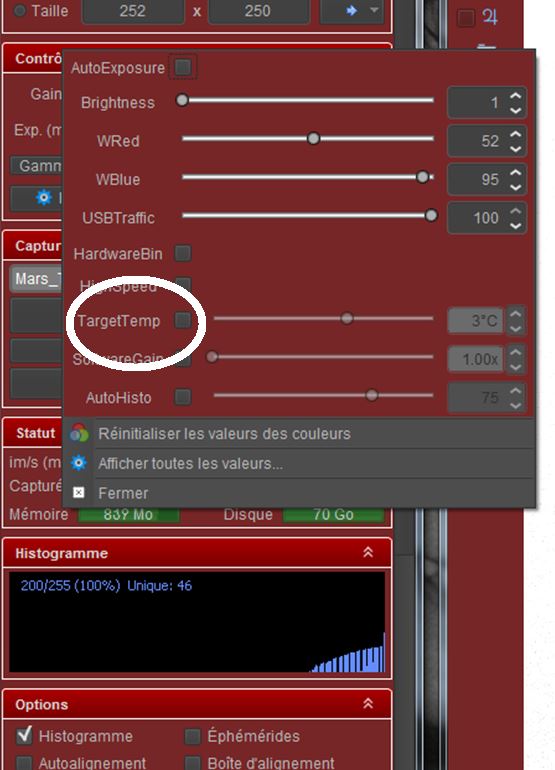

Puis il faut activer "Targettemp" et utiliser le curseur pour définir la température de consigne





Bonne journée

Benoit
