Buée et Support secondaire 3D - Strock

[Coturex]

Pour lutter contre l'accumulation de buée sur le miroir secondaire la première chose à ne pas faire c'est un support de miroir en aluminium !! Le résultat est catastrophique.

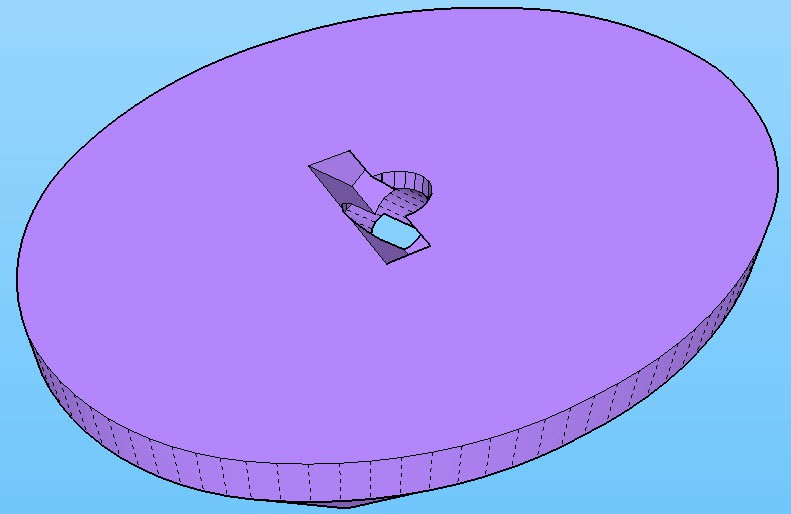

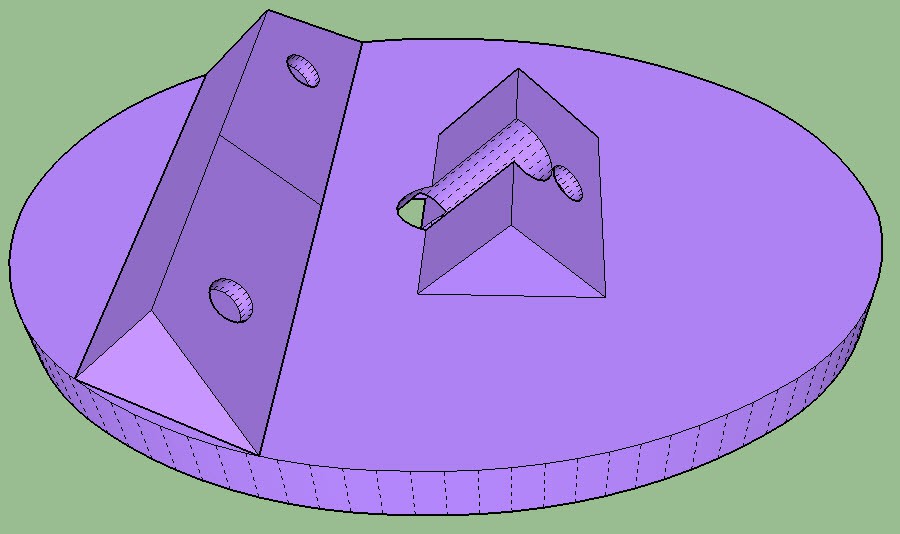

J'ai donc dessiné son équivalent en 3D, sous Sketchup, que j'ai ensuite imprimé afin d'obtenir un support plus isolant, ici le PLA Acide polylactique, matériaux polymère.

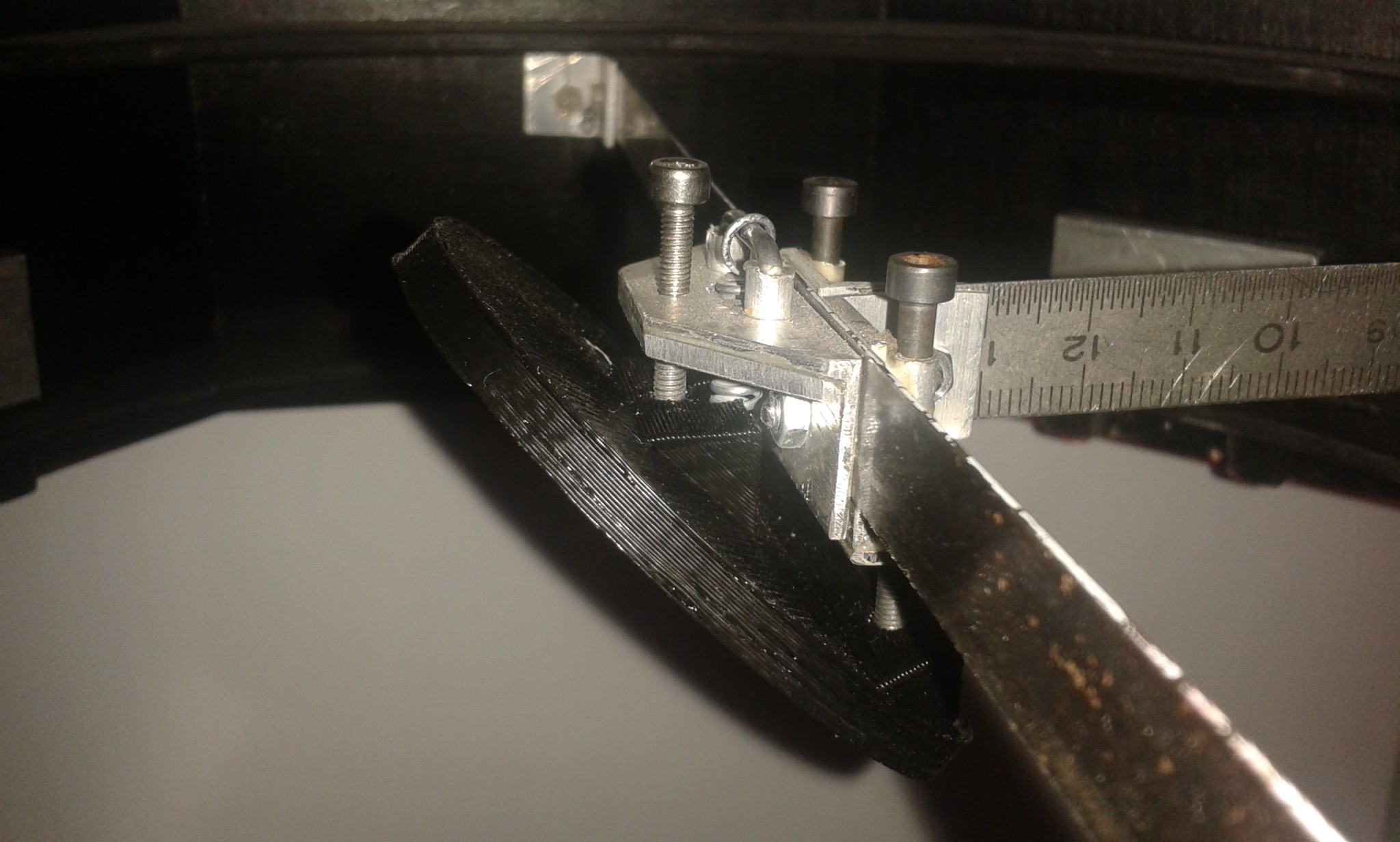

La pièce est légère et parfaitement solide je vous la mets à disposition si vous souhaitez en faire autant et même la modifier.

http://www.thingiverse.com/thing:1274283





Bon ciel,



< Christophe

Modifié 17 janvier 2016 par Coturex

[yannick78]

Belle modélisation !!



Par contre j'ai un doute sur le choix du "plastique" par rapport à l'alu, j'ai pas trouvé les infos sur la dilatation du PLA mais les plastiques ont en général un coef de dilatation de 5 à 10 fois supérieur à l'Alu (déjà 5x plus que le pyrex). je crains que tu gagnes parfois sur les pb de buée et que tu perdes souvent avec des pb d'astigmatisme sur le secondaire. La colle peut réduire les effets de la différence de dilatation mais en quelle proportion...à voir.



en impression 3D on commence à trouver des matériaux métalliques, par contre ça doit pas être donné.



la feuille de mylar au dos du support du secondaire ralentit pas mal la formation de buée. après qd on a de la buée sur le primaire en plus, il est souvent temps de ranger .



Yannick

[Coturex]

Bonjour Yannick



oui c'est la question que je me suis posé également et en effet je compte sur la liaison silicone, je verrai à l'usage...

merci pour ton retour.

[benjamindenantes]

Le plastique c'est pas toujours fantastique...

Tu va devoir refaire ta collim systématiquement avant de commencer a observer et après mise en température.

Le plus grand défaut du plastique c'est en général son coeff de dilatation.

Après, le gain en poids et en facilité de fabrication pèsent dans la balance.



En tous cas, tu as raison d'essayer.

[Coturex]

... j'ai lu que certains astram utilisent des plaques de circuit imprimé comme support.

Du coup je me demande si je ne vais pas coller (au joint silicone aquarium également) cette plaque sur le PLA. Puis le miroir.

Peut-être que le coéf de dilation du circuit imprimé (résine fibre de verre) est meilleur ?



... ou alors je reviendrai avec une plaque d'alu entre les deux.

Modifié 18 janvier 2016 par Coturex

[alexthecoolman]

La pièce semble épaisse attention au décalage du centre optique.

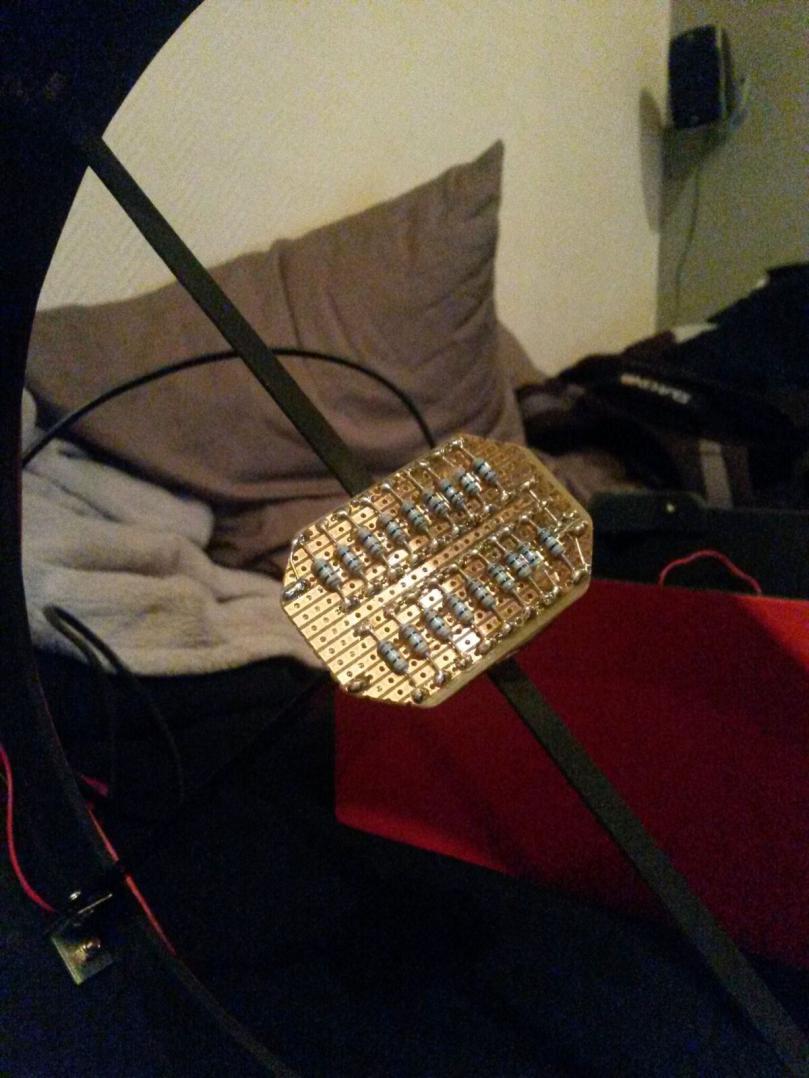

moi contre la buée sur le Strock je chauffe



[nonocoye]

Salut,

Coturex bravo pour ton initiative, comme tu dois le savoir le pla est un plastique "indoor", il existe le carbonfil chez formfutura qui devrait être bon pour cet usage.

Merci pour le thingi !

[serge vieillard]

Yo !

outre la matière,

gaffe (et tant qu'à faire) à respecter le profil "en tranche de saucisson" !!!!

[Coturex]

Merci Nonocoye pour la précieuse information.

Si je me décide et si qqun en veut la moitié étant donné le tarif je serai prêt à partager.

également http://www.reprap-france.com/produit/1234568455-g-carbon-1-75mm





Pour le remplissage je pensais à la structure alvéolée cire d'abeille souvent utilisée dans l'industrie et reconnue pour sa rigidité. ( slicer taux de remplissage 30%)



http://manual.slic3r.org/expert-mode/infill

Modifié 20 janvier 2016 par Coturex
