pose automatique des bouchons sur le télescope et la lunette

[mario_18]

bonsoir,



Pour que ce soit faisable il faut utiliser la fonction park avec Equmod.



Je commande mon toit et mon télescope à distance via Teamviewer

je n’ai plus besoin de me rendre dans l’abri pour ouvrir ou poser les bouchons sur le télescope et la lunette,

lorsque je ferme le toit, ils viennent se poser automatiquement par un système de biellettes et de leviers sur le télescope ainsi que sur la lunette.

Finit le stress de laisser les tubes ouverts le reste de la nuit.

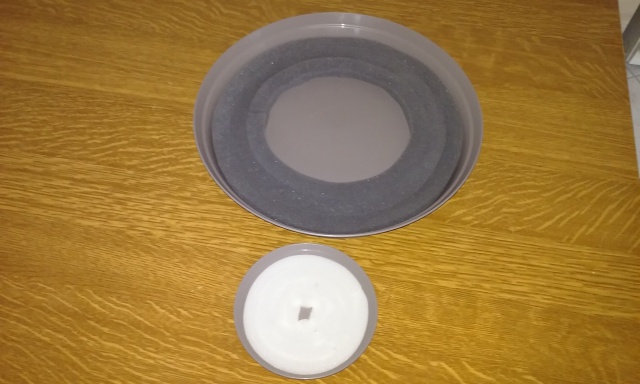

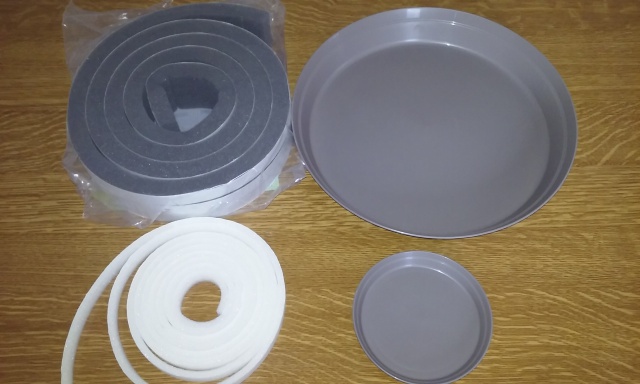

Les bouchons ce sont des dessous de pot de fleur en plastique,

La mousse à l'intérieur est ce que l'on utilise pour calfeutrer les fenêtres peu dense,

les bouchons sont fixés sur un tube en aluminium intercalés d'une entretoise en teflon de petit diamètre ici 20mm de façon à garder un maximum de souplesse pour bien se plaquer sur la partie avant des tubes.

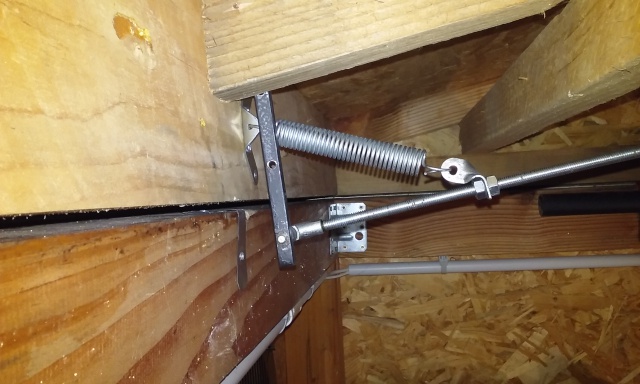

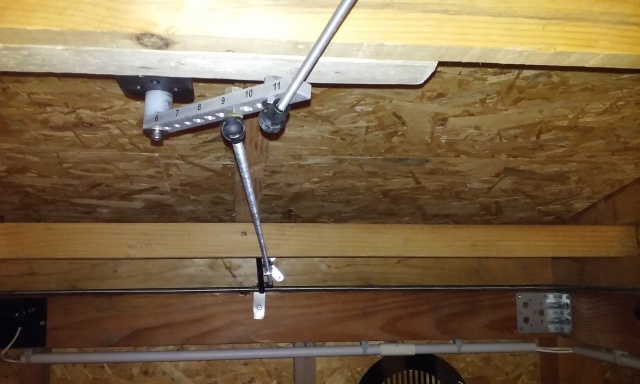

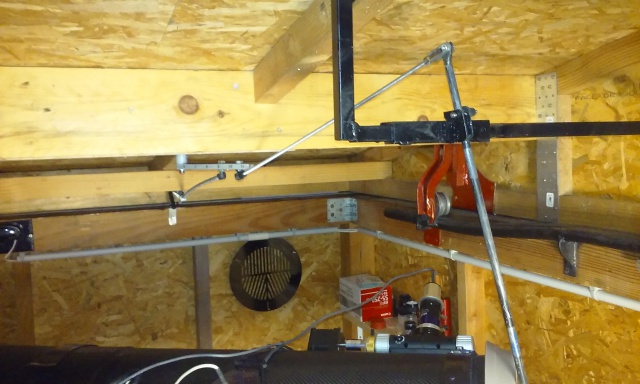

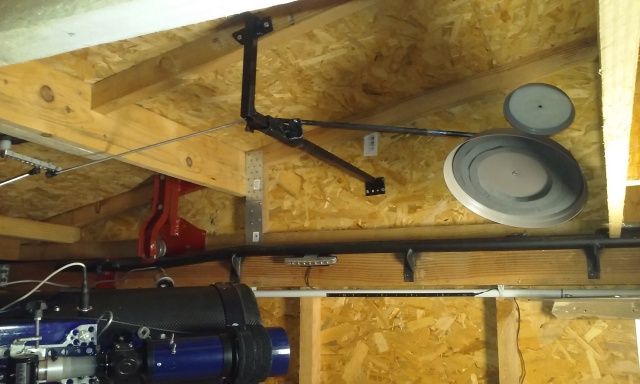

Le principe du système: c'est un bras de levier fixé sur la partie mobile du toit

qui pousse sur une tige, celle ci est aussi sur un autre levier qui transmet le mouvement sur une deuxième tige reliée au support des bouchons

bouchons totalement levés après les 10 premiers cm d’ouverture du toit

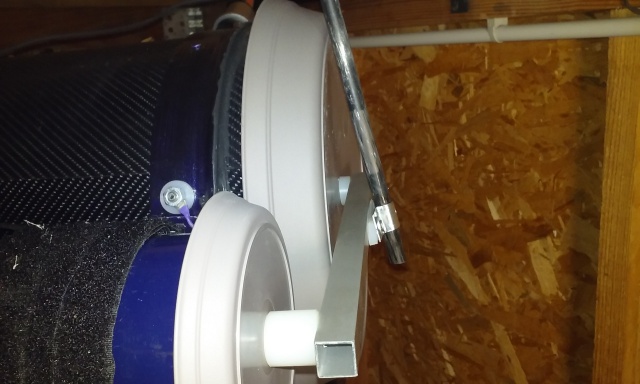

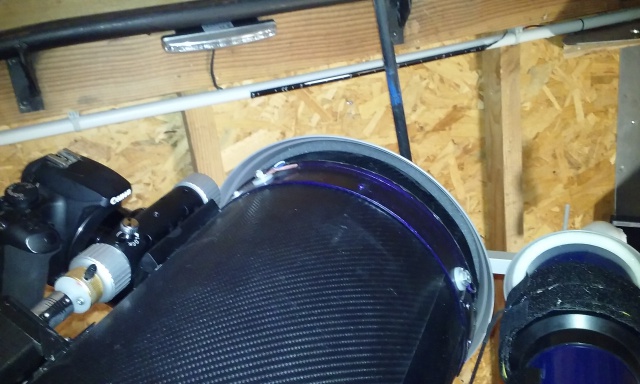

télescope et lunette totalement fermés

une petite démo en vidéo

voilà

[martial_julian]

très ingénieux, bravo

[Fred_76]

Mario, tu regardes trop Wallace et Gromit !!!

[DOB BLEU]

Bonsoir

C est du style Géo-trouve-tout. Bravo.

JM

[chatbleu54]

Hello



Gogo gadgetobouchon !!! Génial !



Eric

[Xili]

C'est énormissime

Justement je réfléchissais pour faire un système dans ce genre moi aussi!

Sachant que j'ai trouvé une chauve souris dans mon abris, et pour faire les darks ça serait pratique aussi

[moonmaniac]

Génial! Quelle invention!

[Mizar94]

mario_18......inspiré dans son enfance par la créativité des shadoks ?

[benjamindenantes]

Très bon!

Excellent le coté usine à gaz.

[mario_18]

faut bien s'occuper par ces temps ci... et pi maintenant entre deux nuages y a plus de motivation à zieuter le ciel sans avoir besoin d'aller jusqu'à l'obs. pour préparer le scope.



heu.. j'ai dû louper certains épisodes des shadocks ou de wallace et gromit, chuis pas toujours devant la télé moi



mario

[Fred_76]

heu.. j'ai dû louper certains épisodes des shadocks ou de wallace et gromit, chuis pas toujours devant la télé moi



mario



"bBxw9LwKLg4" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



[yui]

Super



Comme souvent avec les chouettes inventions ça paraît évident une fois réalisé. Fallait y penser et être patient pour les réglages, bravo

[christiand]

Bonjour



Si je puis me permettre, je ne comprends pas très bien : Tu dis commander ton installation à distance avec Teamviewer, donc en remote sans ta présence, c'est bien cela ?

Comment fais tu pour utiliser le masque de bahtinov que l'on voit sur l'image, il se déplace également automatiquement devant l'ouverture du scope ?

Avec un APN comment fais tu pour régler la MAP et piloter les acquisitions ?



Christian

[mario_18]

"bBxw9LwKLg4" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash





merci Fred, ça c'est pour demain j'ai aussi l'ouverture de ma poubelle de cuisine en mode auto



je vous donnerai les dimensions des bras de leviers, afin d'obtenir un mouvement de 85° environ des bouchons pour un déplacement du toit de 10cm, comme ça il est toujours fermé, à l'abri de la pluie pour pouvoir bricoler.



amicalement

mario

Modifié 31 janvier 2016 par mario_18

[mario_18]

bonsoir,

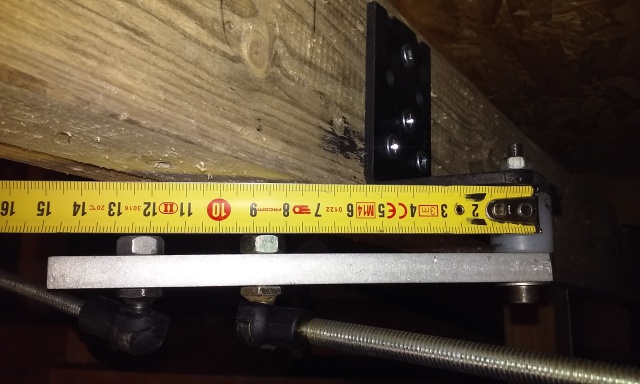

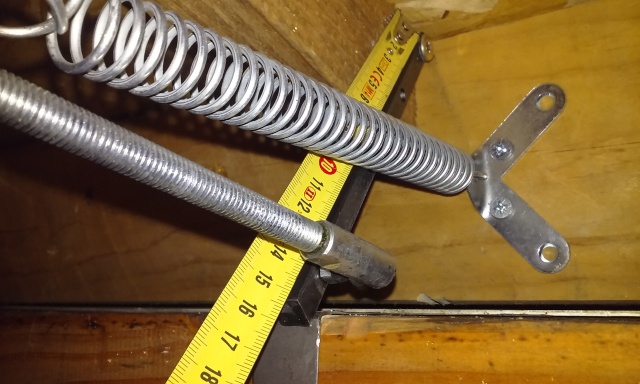

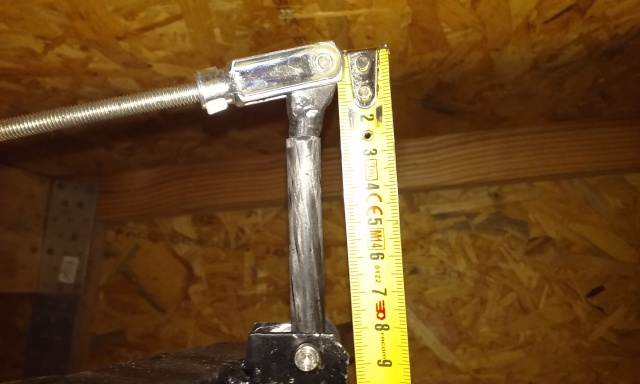

si certains sont tentés pour dégrossir un futur projet voici les mesures entre axes des leviers de façon à avoir un mouvement au final de 85° environ pour un déplacement du toit de 10 cm.











d’autres infos ici au rayon bricolages:



http://astro-passion-18.wifeo.com/bricolages.php



bonne construction

mario

[titildx]

C'est bien pensé mais n'y a t'il pas de risque d'enfermer de l'humidité dans les tubes?

[mario_18]

non pas de risque, il est possible aussi de fermer le toit mais pas jusqu'au bout (2 cm avant le fin de course) comme ça les bouchons ne sont pas encore en appui sur les tubes.

[mario_18]

C'est bien pensé mais n'y a t'il pas de risque d'enfermer de l'humidité dans les tubes?

une petite correction après essai, ce n'est pas de 2 cm qu'il faut ouvrir le toit pour séparer les bouchons des tubes mais seulement de 5 mm .

Une autre solution simple pour éviter de stocker l'humidité après fermeture est de faire une multitude de trous sur les bouchons là où se trouve la mousse.

ça reste hors poussières et toujours dans le noir(pour les dark).

[titildx]

Merci mario, c'est du super boulot
