Comment choisir son moteur de mise au point ?

[Ben2407]

Bonjour à tous,



savez vous comment choisir le meilleur moteur de mise au point pour son propre téléscope ?



Je sais calculer la plage de mise au point en fonction du rapport FD de son instrument avec les 2 formules simplifiées suivantes:

Ciel profond: CFZ(µm)=±2.4*(FD)²

Planétaire: CFZ(µm)=±0.3*(FD)²



Sachant que la formule générale est:

CFZ(µm)=±8*(FD)²*λ*Δλ (λ=Longueur d'onde en µm et Δλ= défaut accepté)



Mais par rapport à cette plage, comment choisir le meilleur moteur pas à pas en fonction des caractéristiques de son propre crayford et de sa démultiplication ?

[Jean-Paul59]

Bonjour, sur mon crayford Skywatcher, le diamètre de l'axe qui fait se déplacer le focuser est de 4mm, ce qui fait qu'un tour 'standard' déplace de 12.56mm, et 1.256mm avec le réducteur 1/10ème.

Les moteurs pas à pas font 200 pas, mais on trouve quelques spécimens en 400 pas. Dans le premier cas, on se déplace de 0.0628mm par pas entier, sachant qu'en fonction du contrôleur, on peut travailler en 1/2, 1/4, 1/8, 1/16 ou 1/32ème de pas. Une rapide division te donnera le déplacement.

Pour mon projet de motorisation, j'ai pris un moteur 200 pas avec un réducteur mécanique à billes de 1/27, je ne l'ai pas encore reçu. Pour un pas entier, mon déplacement sera de 12.56 / 5400 = 0.0023mm, je vais tester en pas entiers car c'est plus stable, mais j'aurai recours au micro-pas, si c'est insuffisant.

J'espère que ça peut t'aider.

JP

Modifié 11 février 2016 par Jean-Paul59

[Ben2407]

Bonjour, sur mon crayford Skywatcher, le diamètre de l'axe qui fait se déplacer le focuser est de 4mm, ce qui fait qu'un tour 'standard' déplace de 12.56mm, et 1.256mm avec le réducteur 1/10ème.

Les moteurs pas à pas font 200 pas, mais on trouve quelques spécimens en 400 pas. Dans le premier cas, on se déplace de 0.0628mm par pas entier, sachant qu'en fonction du contrôleur, on peut travailler en 1/2, 1/4, 1/8, 1/16 ou 1/32ème de pas. Une rapide division te donnera le déplacement.

Pour mon projet de motorisation, j'ai pris un moteur 200 pas avec un réducteur mécanique à billes de 1/27, je ne l'ai pas encore reçu. Pour un pas entier, mon déplacement sera de 12.56 / 5400 = 0.0023mm, je vais tester en pas entiers car c'est plus stable, mais j'aurai recours au micro-pas, si c'est insuffisant.

J'espère que ça peut t'aider.

JP



Oui merci pour ces infos !!

La difficulté est de trouver le diamètre de l'axe du focuser et être certain de la valeur du coefficient de démultiplication du même focuser...

[Jean-Paul59]

Oui merci pour ces infos !!

La difficulté est de trouver le diamètre de l'axe du focuser et être certain de la valeur du coefficient de démultiplication du même focuser...



Démontage de la molette du côté opposé au 1/10 avec une clé Allen et pieds à coulisse pour la mesure de celui-ci, précisément le mien fait 3.95mm. Comme on déplace la partie mobile du focuser par friction sur l'axe et que de ce côté là il n'y a pas de réducteur, on connaît exactement ce déplacement pour un tour quand on a la circonférence de l'axe.

JP

[Ben2407]

Démontage de la molette du côté opposé au 1/10 avec une clé Allen et pieds à coulisse pour la mesure de celui-ci, précisément le mien fait 3.95mm. Comme on déplace la partie mobile du focuser par friction sur l'axe et que de ce côté là il n'y a pas de réducteur, on connaît exactement ce déplacement pour un tour quand on a la circonférence de l'axe.

JP



Excellente idée !

Ca veut dire que l'on peut aussi démonter la molette du microfocuser et mesurer très précisément son axe (car j'ai quand même un doute sur l'exactitude du coefficient de démultiplication du focuser)

Merci Jean-Paul

[litobrit]

Pourquoi un pas à pas ?

Un petit courant continu suffit

[Moot]

en fonction du contrôleur, on peut travailler en 1/2, 1/4, 1/8, 1/16 ou 1/32ème de pas.

Les micro-pas sont intéressants quand le moteur tourne en permanence car il y a moins d'à-coups dans le mouvement, mais à l'arrêt, un moteur pas-à-pas ne peut pas rester sur une position intermédiaire entre deux pas sans être alimenté.

[Jean-Paul59]

Excellente idée !

Ca veut dire que l'on peut aussi démonter la molette du microfocuser et mesurer très précisément son axe (car j'ai quand même un doute sur l'exactitude du coefficient de démultiplication du focuser)

Merci Jean-Paul



Non, car le réducteur est à billes et la réduction est déterminée par le rapport entre le petit axe central et la couronne extérieure, de plus ces surfaces sont probablement coniques pour régler le jeu.



Pourquoi un pas à pas ?

Un petit courant continu suffit



Si j'ai bien compris ! les logiciels qui gèrent la mise au point en automatique utilisent les pas pour définir une courbe en cloche et mémoriser celle-ci, si la mise au point se décale en cours de prise de vue, ils calculent l'écart et connaissent le nombre de pas à faire pour retrouver la mise au point.

Je n'ai pas connaissance que ça existe pour les moteurs à courant continu, je suis preneur, l'arduino gère les 2 interfaces.



JP

Modifié 11 février 2016 par Jean-Paul59

[Ben2407]

Non, car le réducteur est à billes et la réduction est déterminée par le rapport entre le petit axe central et la couronne extérieure, de plus ces surfaces sont probablement coniques pour régler le jeu



JP



Dommage !

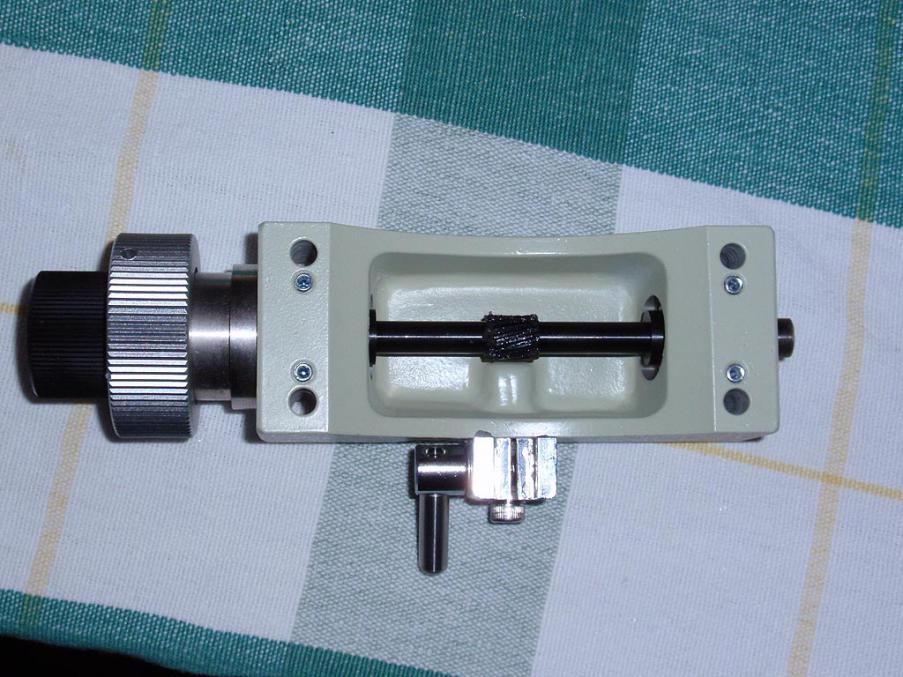

Par contre es tu certain que le diametre de l'axe mesuré sur la molette opposée est vraiment le diametre de l'axe qui fait se deplacer le focuser ?

Quand je vois la photo ci-jointe, j'ai malheusement un doute.



Modifié 12 février 2016 par Ben2407

[litobrit]

Si j'ai bien compris ! les logiciels qui gèrent la mise au point en automatique utilisent les pas pour définir une courbe en cloche et mémoriser celle-ci, si la mise au point se décale en cours de prise de vue, ils calculent l'écart et connaissent le nombre de pas à faire pour retrouver la mise au point.

Je n'ai pas connaissance que ça existe pour les moteurs à courant continu, je suis preneur, l'arduino gère les 2 interfaces.

JP

Focusmax fait ça très bien avec un petit motoréducteur à courant continu.

Chez moi c'est managé par MaximDl puis Maxpilot.

La mise au point est faite automatiquement toute la nuit de façon très précise.

[Jean-Paul59]

Dommage !

Par contre es tu certain que le diametre de l'axe mesuré sur la molette opposée est vraiment le diametre de l'axe qui fait se deplacer le focuser ?

Quand je vois la photo ci-jointe, j'ai malheusement un doute.





Tu as raison, c'est le diamètre au niveau de ce qui vient en appui sur la partie mobile, pour le mien l'axe est identique tout du long.



Focusmax fait ça très bien avec un petit motoréducteur à courant continu.

Chez moi c'est managé par MaximDl puis Maxpilot.

La mise au point est faite automatiquement toute la nuit de façon très précise.



Je vais mieux regarder Focusmax, je n'avais pas vu cette possibilité dans la doc, et j'ai du mal à comprendre comment ça arrive à être précis, la vitesse d'un moteur CC étant variable selon la charge.

JP

Modifié 13 février 2016 par Jean-Paul59

[litobrit]

La façon dont procède Focusmax est très élaborée et extrêmement précise.

[Jean-Paul59]

La façon dont procède Focusmax est très élaborée et extrêmement précise.



Le moteur CC ne semble pas faire l'unanimité sur ce fil de discussion :



http://www.webastro.net/forum/showthread.php?t=121255



Je vais d'abord tester avec le moteur PàP que j'ai commandé.

JP

[litobrit]

Oui, une discussion avec mon voisin grizzli.

Pourquoi faire compliqué ?

Seul le résultat compte.

http://www.astrobin.com/users/litobrit/

http://apod.nasa.gov/apod/ap141002.html

(grizzli fait aussi de belles images.)
