Modifs Viseur Polaire Losmandy

[F6GIR]

Bonjour

Voici les dernières modifications apportées à mon viseur polaire.

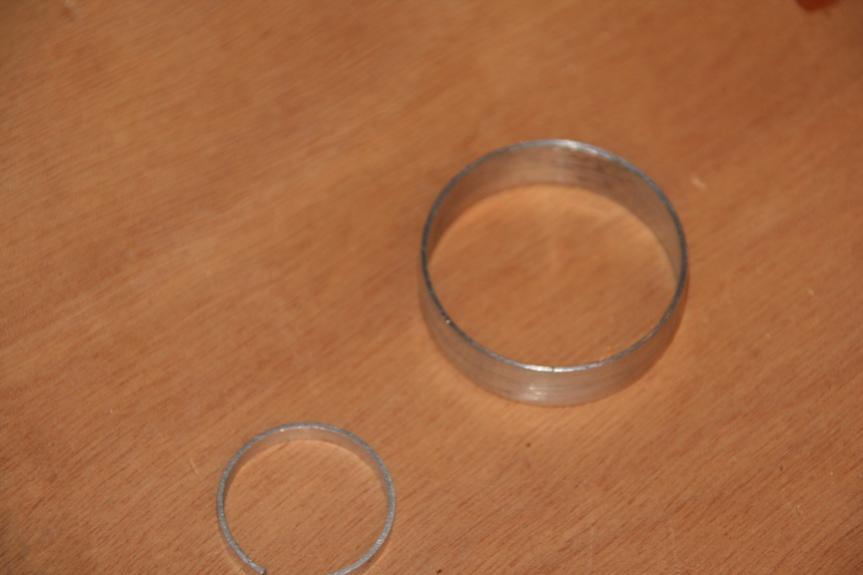

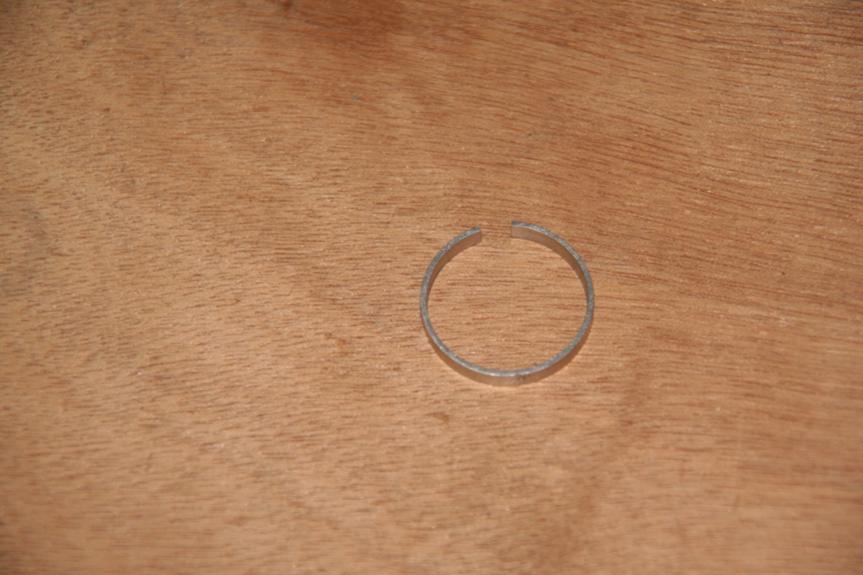

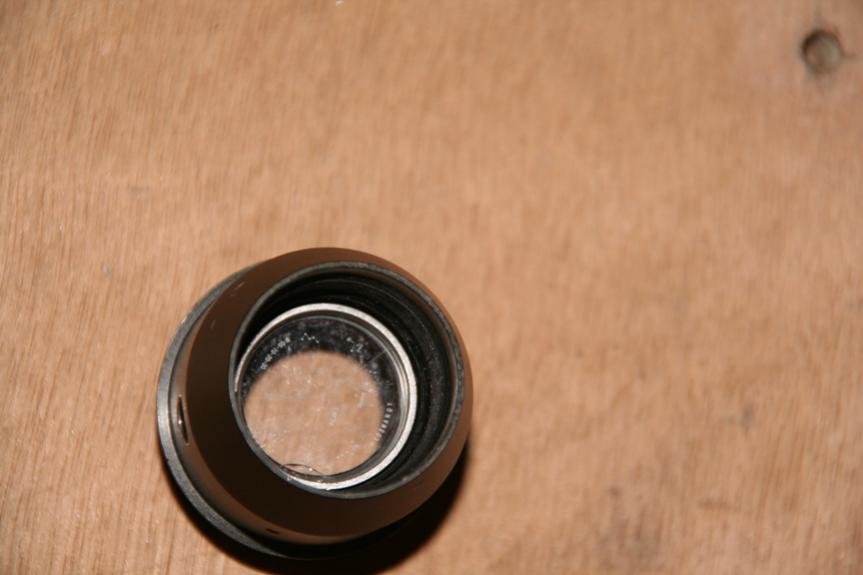

1-Pour le centrage du réticule dans son logement : réalisation d'une bague alu.

Images 1 et 2.

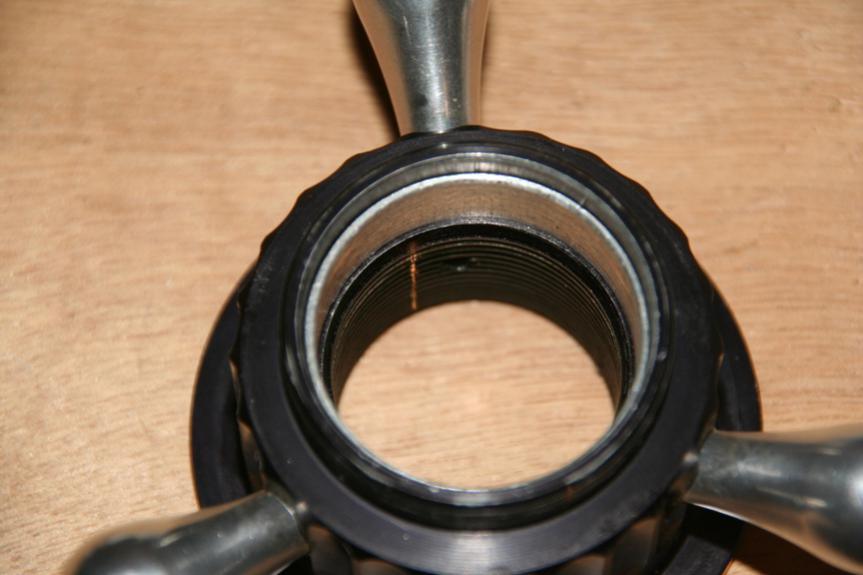

2-Pour le centrage du viseur dans la monture une autre bague alu :

Images 3 et 4

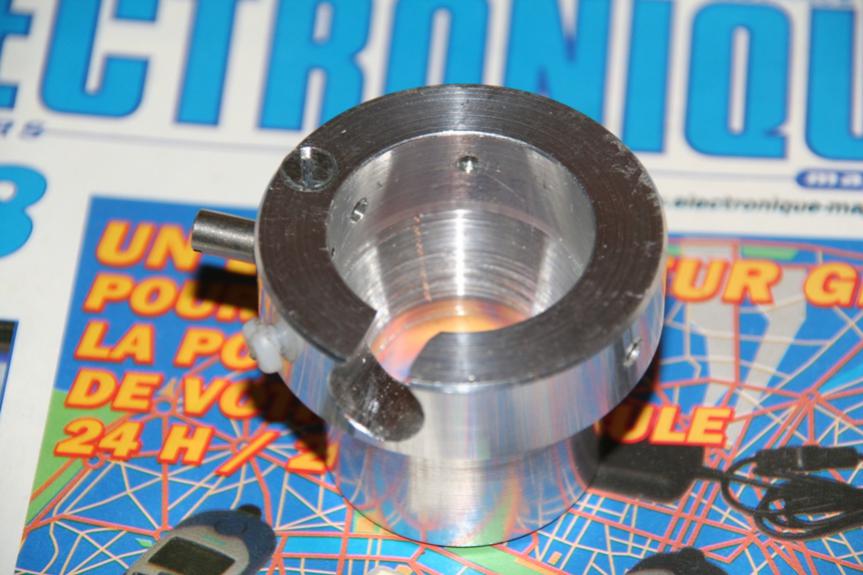

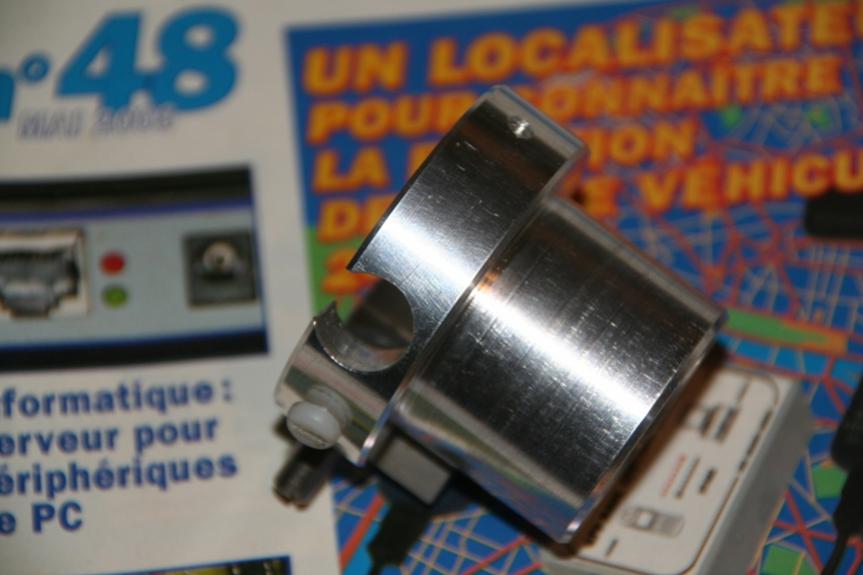

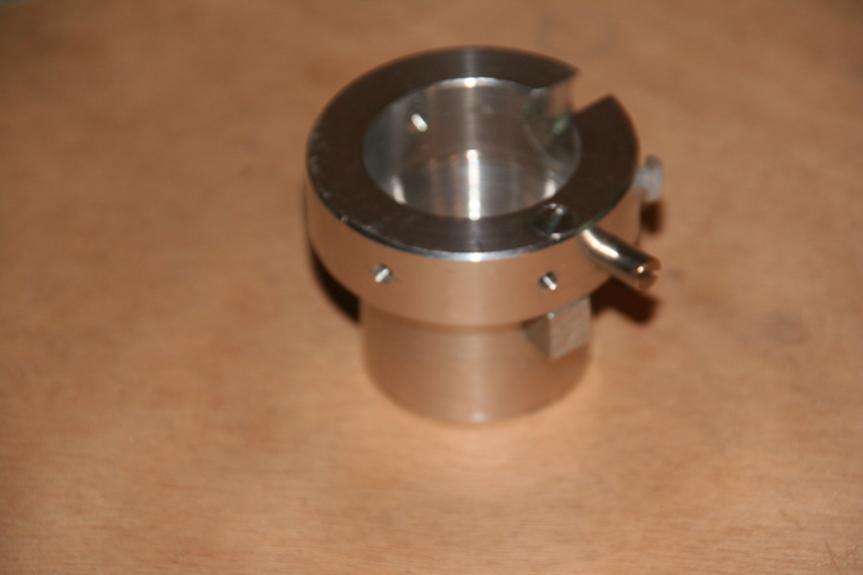

3- Pour l'alignement , et pour supprimer le jeu, du corps du viseur avec l'oculaire de visée .

Réalisation d'un manchon aux dimensions extérieures le plus juste possible avec une partie conique (angle = un peu plus de 20°) , sans pour autant risquer d'abimer le corps . J'utilise pour le serrage des vis nylon.

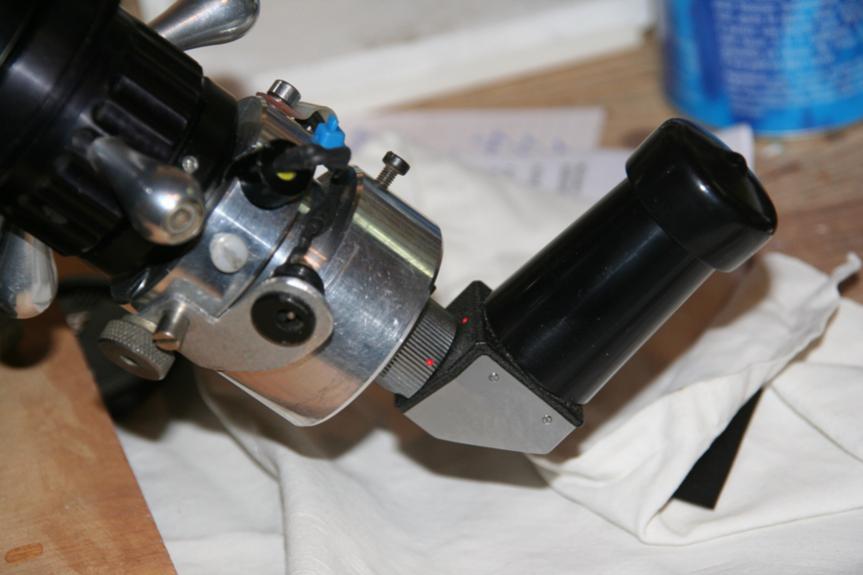

4- Dernière photo : l'adaptation d'un renvoi coudé, récupération d'appareil photo.

Il faut soigner l'ajustage des différents éléments au maximum.

J'ai réalisé ces pièces avec un tour à métaux de bricoleur , je ne suis pas tourneur. Je pense que ceux qui disposent d'une imprimante 3D peuvent obtenir le même résultat.

[chatbleu54]

Hello



Beau travail pour un non-tourneur !



Eric

[thomastro]

salut,



C'est à la limite du bricolage ! superbe réalisation pour un non professionnel.

As tu constaté un réel gain en précision sur la MES ?





Thomas

[AstroFilDu76]

Salut,



Perso, je fini ma mes avec bigourdan... Ce serait moins long si c'était assez précis avec le vp je te l'accorde.

C'est du bon bricolage.



Virgile

[christiand]

Bonsoir





Ce serait moins long si c'était assez précis avec le vp je te l'accorde



Virgile, tu fais du bigourdan avec la G11 ? Tu dois y passer du temps...

Ici j'ai réglé le réticule du viseur et placé quelques cales au scotch d'alu au bout du viseur. MeS très rapide et suffisante pour imager à la longue focale. L'ensemble reste concentrique.

Je peux te filer mes dernières derives DEC pendant un suivi







Christian

[F6GIR]

salut,



C'est à la limite du bricolage ! superbe réalisation pour un non professionnel.

As tu constaté un réel gain en précision sur la MES ?





Thomas

Oui la précision est meilleure ,on élimine déjà le jeu interne entre le viseur et le corps de la monture, le réticule est presque centré il suffit d'agir très légèrement sur les vis pour obtenir un centrage parfait ,de plus les vis ne forcent pas sur le verre.

Supprimer le jeu entre la lentille de visée et le corps rend la recherche de la deuxième étoile plus confortable.

[christiand]

ouppss, désolé 6GIR, j'ai un peu squaté ton fil..

Ton système doit pouvoir se substituer à celui commercialisé par Optique et Vision. Tu demandes combien pour usiner un jeu de bagues ? (MP si besoin)



christian

[AstroFilDu76]

Bonsoir









Virgile, tu fais du bigourdan avec la G11 ? Tu dois y passer du temps...

Ici j'ai réglé le réticule du viseur et placé quelques cales au scotch d'alu au bout du viseur. MeS très rapide et suffisante pour imager à la longue focale. L'ensemble reste concentrique.

Je peux te filer mes dernières derives DEC pendant un suivi







Christian



Oui je fini avec Bigourdan informatisé via pas Guiding ca me prend quand une bonne demi heure... Cela dit j'avoue ne pas le faire à chaque session.
