interface logicielle pc/arduino focuser

[francois-du-57]

Je les ai mis sur 8,9,10,11 et cela fonctionne parfaitement



Gérard ,j'ai fait le même montage que toi et en utilisant ton programme pour faire tourner le moteur mais il tourne que dans un sens ....

le sketch ne viens pas de toi .

si tu peut me fournir ton sketch ce serais sympa car j'ai essayer en copier coller et sa n'a pas marcher le log arduino ma mis pas mal de message d'erreur...

merci d'avance.



le sketch viens de Paul ....

Modifié 25 mars 2016 par francois-du-57

[gerard33]

Gérard ,j'ai fait le même montage que toi et en utilisant ton programme pour faire tourner le moteur mais il tourne que dans un sens ....

le sketch ne viens pas de toi .

si tu peut me fournir ton sketch ce serais sympa car j'ai essayer en copier coller et sa n'a pas marcher le log arduino ma mis pas mal de message d'erreur...

merci d'avance.



le sketch viens de Paul ....



là:

http://ciel.gg.blog.free.fr/public/2016/arduino/focuser_gg2.zip





edit à 9h45: je m'avé trompé de version ce morningue

je viens de remplacer

Modifié 25 mars 2016 par gerard33

[francois-du-57]

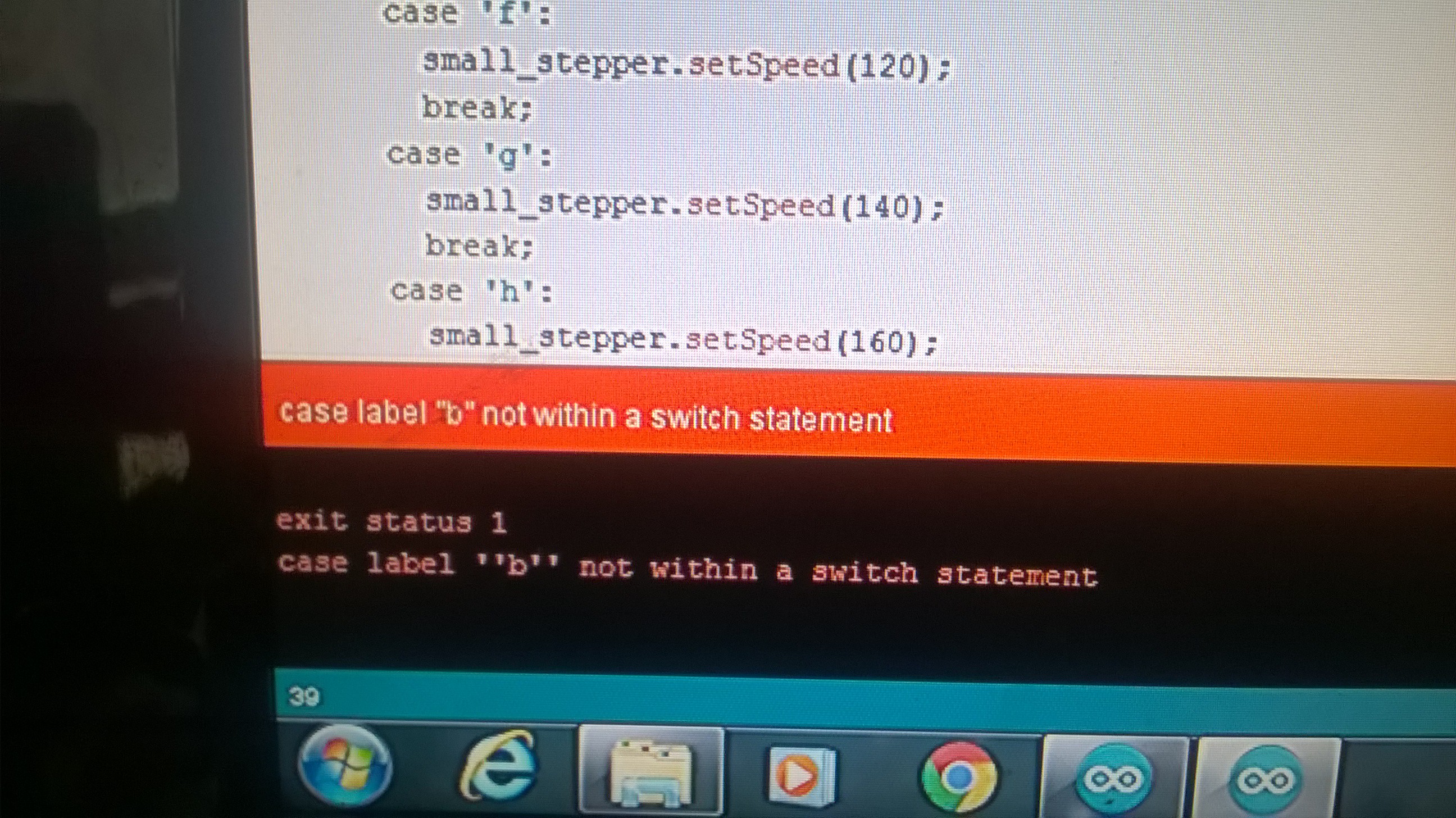

hello Gérard je viens de télécharger et voila le message d'erreur qui s'affiche:









merci Gérard j'ai télécharger le focus 3 et sa marche maintenant .....

c'est super maintenant reste plus qu'a trouver le moyen pour fixer le moteur

par-contre le moteur ne tourne pas a la même vitesse quand tu mais en extra ou en intra

Modifié 25 mars 2016 par francois-du-57

[gerard33]

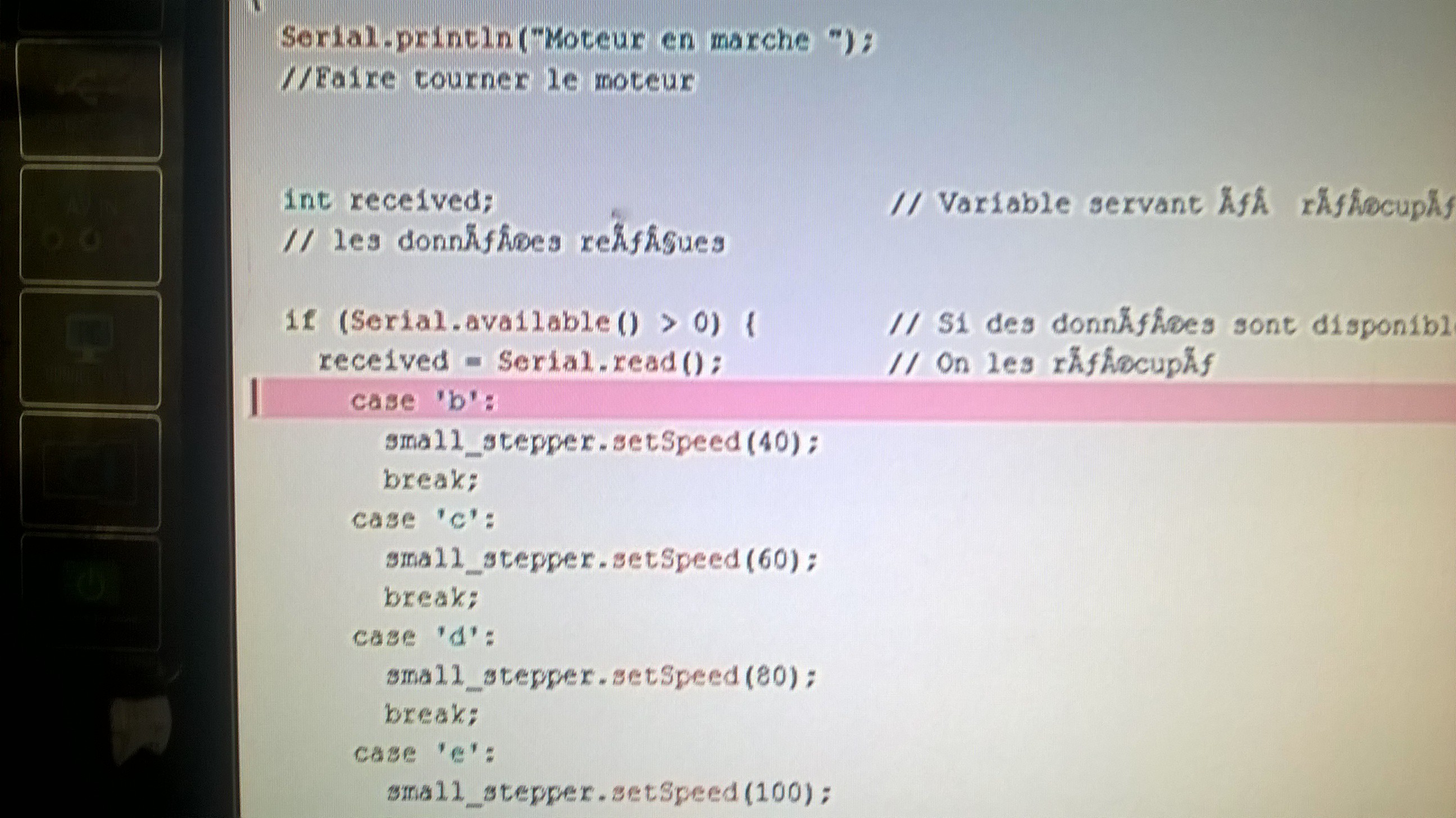

c'est normal il manque la moitié du code sur tes captures d'écran

comment as-tu fait pour tronquer le code?

le dézipage s'est mal passé?

fait un copié/collé



   //**************************************************************
   //Commande de moteur pas-à-pas unipolaire 4 fils
       // Driver ULN2003 et moteur réducté au 1:64
   //
   //**************************************************************
   //Inclure la librairie stepper.h
    #include <Stepper.h>
    #define STEPS 100

                                                        //Créer une instance de la classe stepper
                                                      //Le moteur (fils 1 2 3 4) est branché sur les sorties 8 9 10 11 de l'Arduino (et sur GND, +V)
     Stepper small_stepper(STEPS, 8, 10, 9, 11);     // Sens horaire

                                                      //Stepper small_stepper(STEPS, 11, 10, 9, 8);  // Sens anti-horaire en inversant 8 et 11 (si on préfère)
     int  Steps2Take = 0;  //Nombre de pas de rotation demandé au moteur
     int  nb = 0;
    long temps =0;          //Durée de rotation pour un tour

                                              //************************************************************
                                                // Pour un moteur de ce type : http://tiptopboards.com/151-moteur-pas-%C3%A0-pas-r%C3%A9duct%C3%A9-de-5v-4-fils-driver-.html
                                             // 64 pas par tour, 4 phases, angle de 5.625° selon les spécifications du moteur
                                                 // Démultiplication 1:64 pour ce moteur réducté mécaniquement
                                            //   360° / 5.625° * 64 = 4096 angles avec la démultiplication
                                               //   360° / 5.625° * 64  * 4 bobines / 2 bipolaire = 2048 step / tour

   void setup()
    {
     Serial.begin(9600);                            // 9600 bps
     }

   void loop()
     {
     int received;                        // Variable servant à récupérer
                                      // les données reçues

 if (Serial.available()>0) {          // Si des données sont disponibles
   received = Serial.read();          // On les récupère
switch (received) {
   case 'a':
   small_stepper.setSpeed(20);
   break;
   case 'b':
   small_stepper.setSpeed(40);
   break;
   case 'c':
   small_stepper.setSpeed(60);
   break;
   case 'd':
   small_stepper.setSpeed(80);
   break;
   case 'e':
   small_stepper.setSpeed(100);
   break;
   case 'f':
   small_stepper.setSpeed(120);
   break;
   case 'g':
   small_stepper.setSpeed(140);
   break;
   case 'h':
   small_stepper.setSpeed(160);
   break;
   case 'i':
   small_stepper.setSpeed(180);
   break;
   case 'j':
   small_stepper.setSpeed(200);
   break;
   case 'k':
   nb  = 50;
   break;
   case 'l':
   nb  = 206;
   break;
   case 'm':
   nb  = 512;
   break;
   case 'n':
   nb  = 1024;
   break;
   case 'o':
   nb  = 2048;
   break;
   case 'p':
   Steps2Take  = nb;
   pinMode(8,HIGH);
   pinMode(9,HIGH);
   pinMode(10,HIGH);
   pinMode(11,HIGH);
small_stepper.step(Steps2Take);
     pinMode(8,LOW);
     pinMode(9,LOW);
     pinMode(10,LOW);
     pinMode(11,LOW);
   break;
   case 'q':
   Steps2Take  = nb*-1;
   pinMode(8,HIGH);
   pinMode(9,HIGH);
   pinMode(10,HIGH);
   pinMode(11,HIGH);
   small_stepper.step(Steps2Take);
   pinMode(8,LOW);
   pinMode(9,LOW);
   pinMode(10,LOW);
   pinMode(11,LOW);
break;
}

   }

}

[francois-du-57]

hello Gérard sa doit être le dezipage qui a pas fonctionner correctement a mon avis car avec le nouveaux fichier que tu as mis sa a super bien fonctionner....

merci pour tout ....

[banjo]

bonjour Gerard,

j'ai rajouté un compteur de pas à ton premier programme , pratique pour retrouver la position avec barlow ou en changeant les filtres .

Paul



[gerard33]

Intéressant

en fait je n'en ai pas mis car c'est pour motoriser une RAF

la transmission pouvant patiner, le contrôle de position se fera par capteur Hall

[gerard33]

Intéressant

en fait je n'en ai pas mis car c'est pour motoriser une RAF

la transmission pouvant patiner, le contrôle de position se fera par capteur Hall

[benjamindenantes]

Très cool, ce projet qui avance bien.

Maintenant que ça fonctionne, je vais pouvoir ressortir mon arduino et un moteur.
