Gregory 300, enfin!

jmponge

Par jmponge
dans Les bricoleurs

 Partager

Messages recommandés

jmponge

jmponge

Posté
Posté (modifié)

Bonsoir,

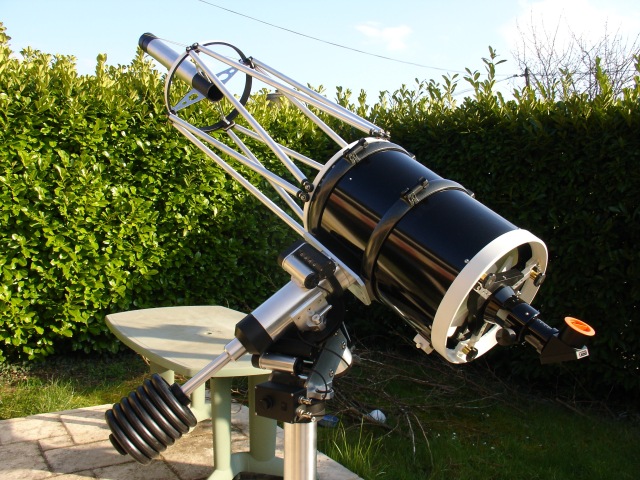

L'accouchement fut laborieux mais il est enfin prêt, plus qu'a attendre de bonnes

conditions d'observations planétaires. 300 f/D 30 soit 9 mètres de focale.



Heureux je suis. :rolleyes:



Un grand merci à Franck Grière qui a bien voulu réaliser les optiques.






Modifié par jmponge
OrionRider

OrionRider

Posté
Posté

Félicitations! :beer:

Il est magnifique, mais tu devrais nous en dire plus! :)



Comment arrives-tu à 9m de focale? Le chemin de lumière sur un Gregorien est similaire à celui de n'importe quel catadioptrique, avec deux 'replis' du faisceau. Ou alors tu as une barlow quelque part? :confused:

Je note une masse très importante de contrepoids, le télescope est-il donc si massif?



Et oui, dis-nous en plus sur la monture, qui est aussi belle que le reste! :wub:



"Des photos!, des photos!, des photos!..."

:be:

Captain Flam

Captain Flam

Posté
Posté

Effectivement c'est beau voir très beau même, et très rare aussi

Je suppose qu'avec un f/D30, ça va servir pour faire du super planétaire, avec des optiques MIRRO-SPHERE la qualité risque d’être plus qu'au rendez-vous

Quelle que explications seraient bonne à avoir



Bravo pour ta réalisation et bon ciel



Fab

Blacksky

Blacksky

Posté
Posté
... L'Alluna a de quoi se faire du souci ...
MDR ! :D



Ne reste plus qu'à lâcher les chevaux sur la Grosse Gazeuse !



Bon ciel

Vincent

benjamindenantes

benjamindenantes

Posté
Posté
:b: Là ça cause les amis :be:



L'Alluna a de quoi se faire du souci...



Des détails sur le monture ? Ce n'est pas toi qui avait fait usiner les blocs principaux :?:



IL existe un fil concernant la monture. Cherche avec les fils ouverts par jmponge.



Il me me semble bien qu'il a tout usiné lui-même de mémoire.

loulou7331

loulou7331

Posté
Posté

Cà fait plaisir de voir un instrument atypique!



Tu pourrais nous en dire plus sur la focale du primaire et sur l'obstruction?



Le Skywatcher 300 a été recyclé intelligemment.

jmponge

jmponge

Posté
  • Auteur
Posté
Cà fait plaisir de voir un instrument atypique!



Tu pourrais nous en dire plus sur la focale du primaire et sur l'obstruction?



Le Skywatcher 300 a été recyclé intelligemment.





Désolé loulou7331, c'est juste un essai, plusieurs de mes réponses ne passent pas, si vous pouviez m'expliquer pour que cela passe à coup sur.

jmponge

jmponge

Posté
  • Auteur
Posté
Désolé loulou7331, c'est juste un essai, plusieurs de mes réponses ne passent pas, si vous pouviez m'expliquer pour que cela passe à coup sur.



Bon apparement ça passe, merci pour vos retours, c'est une formule prototype en fait il y'a si peu de retour.



Le bouzin mesure 2 métres sans le PO, son poids 20kg avec le PO, d'aprés son IMC c'est un hyperanorexiste.



La focale du primaire est de 1500mm, l'obstrusction de 28%.



Captain Flam on se vera aux NAT avec le bouzin.



Des photos demain si le temps le permet et encore merci pour votre intérêt sur cette formule exotique. :)

jld37

jld37

Posté
Posté

Captain Flam on se vera aux NAT avec le bouzin.



Quelle bonne idée....!!!.....:):):):)



Il va falloir mettre un cordon de sécurité autour de l'engin et un distributeur de ticket pour les visites ....:D



Quel beau télescope...!!!!



JL

jmponge

jmponge

Posté
  • Auteur
Posté
Quelle bonne idée....!!!.....:):):):)



Il va falloir mettre un cordon de sécurité autour de l'engin et un distributeur de ticket pour les visites ....:D



Quel beau télescope...!!!!



JL



Il est peut-être beau selon vos dires, mais sera t-il bon, pour cela je compte sur vous. :)

gerard33

gerard33

Posté
Posté
Quelle bonne idée....!!!.....:):):):)



Il va falloir mettre un cordon de sécurité autour de l'engin et un distributeur de ticket pour les visites ....:D

ça serait bien qu'il arrive un jour avant la foule :cool: on lui prêterai bien oui....de temps en temps :be:

dobcat66

dobcat66

Posté
Posté
Bonsoir,



L'accouchement fut laborieux mais il est enfin prêt, plus qu'a attendre de bonnes

conditions d'obsservations planétaires. 300 f/D 30 soit 9 mètres de focale.



Heureux je suis. :rolleyes:



Un grand merci à Franck Grière qui a bien voulu réaliser les optiques.





2ex1z53.jpg[/quote



Holà , superbe réalisation , Molts bé , bravo

Moot

Moot

Posté
Posté
Comment arrives-tu à 9m de focale? Le chemin de lumière sur un Gregorien est similaire à celui de n'importe quel catadioptrique, avec deux 'replis' du faisceau.
C'est comme un Cassegrain, sauf que le secondaire, au lieu d'être convexe, hyperbolique et placé en avant du foyer primaire, est concave, elliptique et placé en arrière du foyer primaire.

Évidemment, le tube optique est plus long que celui d'un Cassegrain. L'avantage est à la fabrication, car ce secondaire concave est plus facile à contrôler (au Foucault, par exemple) qu'un convexe.



Le monsieur Gregory qui a inventé ça (au XVIIè siècle) n'est pas le même que celui de la formule Maksutov-Gregory (au XXè siècle) dont le secondaire est une pastille aluminée (convexe) au milieu du ménisque correcteur. Au XVIIIè siècle, on a fabriqué pas mal de petits télescopes grégoriens, utilisés comme lunettes d'approche.

OrionRider

OrionRider

Posté
Posté

Merci Moot, je vois bien le principe, mais je ne comprends pas comment on peut arriver à 9m de focale avec une distance si courte entre le primaire et le secondaire.

spacetimepictures

spacetimepictures

Posté
Posté (modifié)

Primaire à F/5 = 150cm pour un 30cm de diamètre

Secondaire facteur 6 -> 150x6 = 900cm



Ou primaire à F/6 et secondaire à x5



Ou une barlow quelque-part entre le primaire et le foyer.



Me trompe-je?

Modifié par alarmclock
OrionRider

OrionRider

Posté
Posté (modifié)

Super, merci pour les infos en encore bravo pour ce superbe instrument! :)



Edit: Si j'ai bien compris le document en annexe, n'importe quel miroir parabolique standard, par exemple issu d'un Dob 300, pourrait servir à fabriquer un Gregory, à condition de trouver un secondaire parabolique à f/5 et de percer le primaire?



Percer le primaire, soit, mais où trouver un parabolique de petit diamètre à un prix raisonnable? :confused:

Modifié par OrionRider
spacetimepictures

spacetimepictures

Posté
Posté
Super, merci pour les infos en encore bravo pour ce superbe instrument! :)



Edit: Si j'ai bien compris le document en annexe, n'importe quel miroir parabolique standard, par exemple issu d'un Dob 300, pourrait servir à fabriquer un Gregory, à condition de trouver un secondaire parabolique à f/5 et de percer le primaire?



Percer le primaire, soit, mais où trouver un parabolique de petit diamètre à un prix raisonnable? :confused:



Je doute que tu puisses percer le primaire une fois terminé :o

dobcat66

dobcat66

Posté
Posté
Je doute que tu puisses percer le primaire une fois terminé :o

On peut toujours mettre un troisième miroir et le faire sortir sur l'axe façon nasnyth, comme ça on peut garder aussi la version Newton :rolleyes:

dobcat66

dobcat66

Posté
Posté
Bonsoir,



Merci dobcat66, tout cela est de ta faute en fait, c'est suite à ta réalisation que le truc m'a pris. ;)



Pour les calculs c'est ici; http://www.astrosurf.com/astroptics/le_telescope_de_gregory.html

V

Le primaire est un 300/1500 le grandissement choisi de 6, 1500x6=9000.



Holà ,bien content de t avoir incité dans cette démarche , mais même si le site de Charles m' a inspirai dans cette voie , le boulot de conception n' était pas tout fait ,il faut ce le cogner et encore bravo pour tous ce boulot
