salut

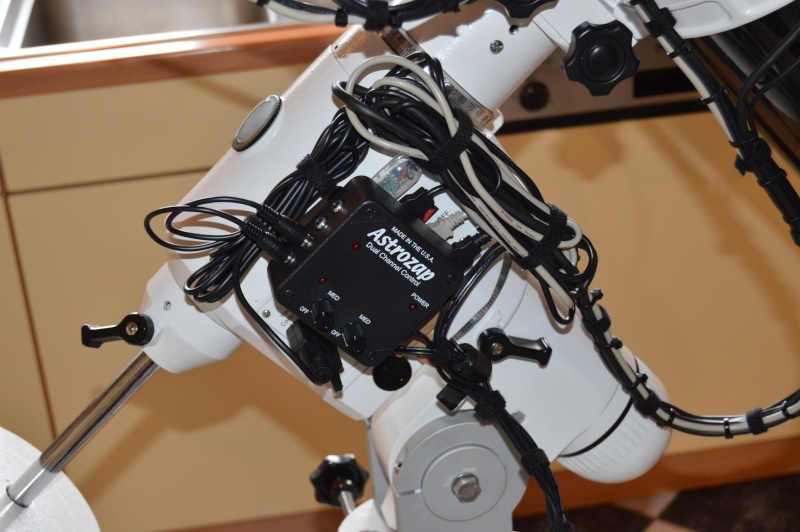

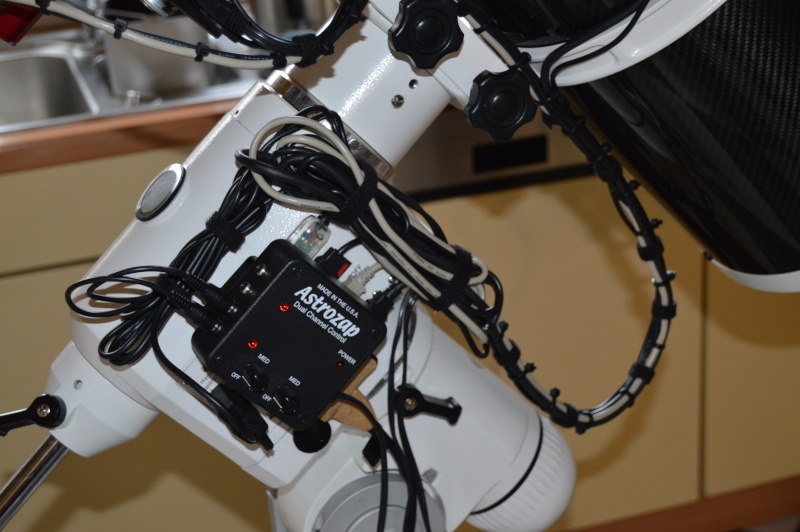

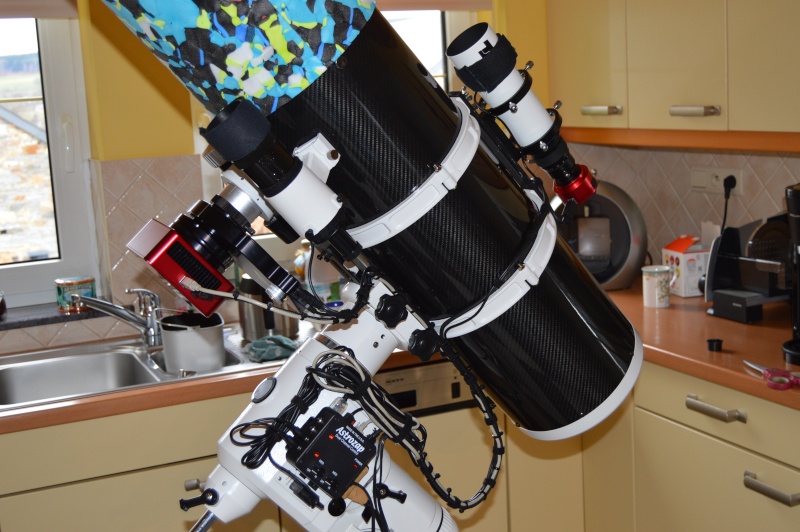

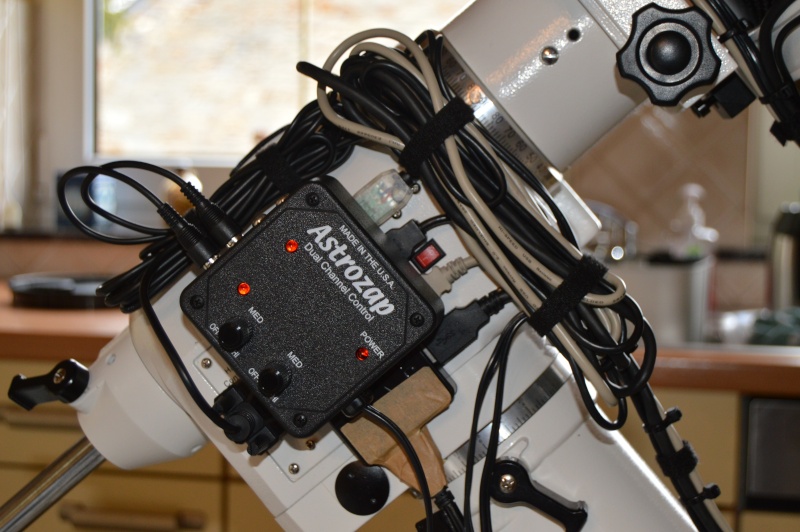

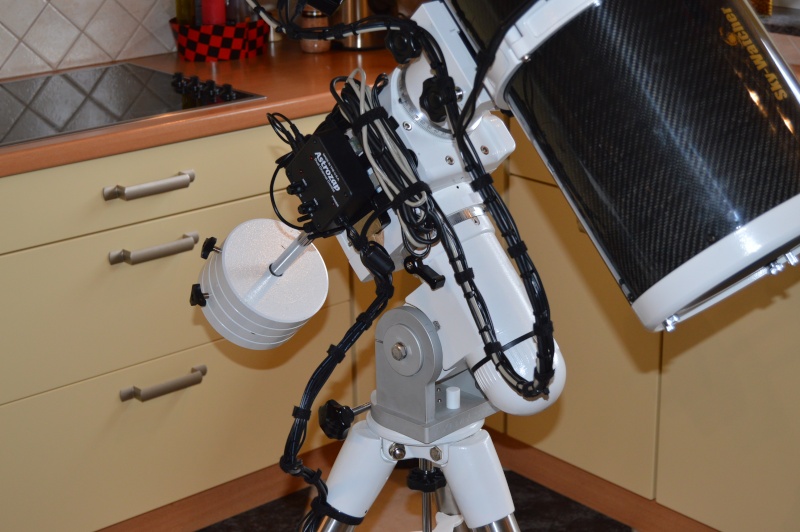

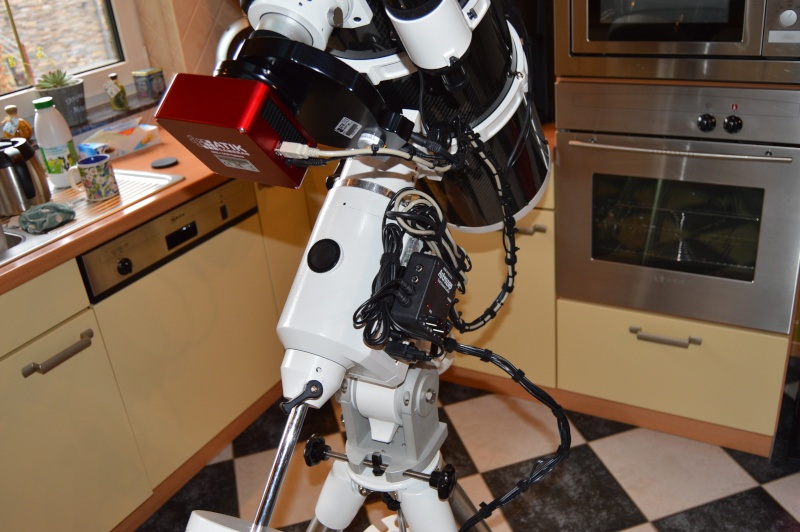

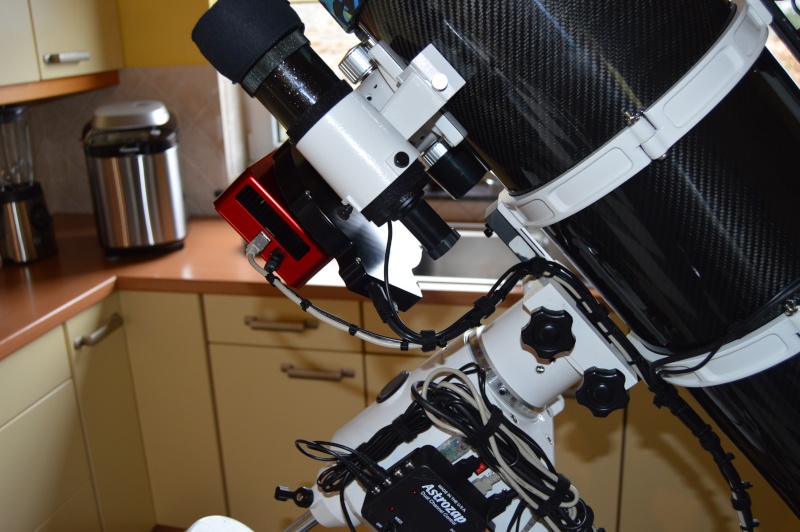

j'aurais besoins de vos avis pour voir si mon câblage est selon vous correcte

j'ai pas envie de testé et de me rendre compte que cela ne vas pas



je risque des flexion avec tout sa ?

j'ai vraiment fait pour un mieux

tout a l'aire de tourné librement sans forcé en tout cas

















par avance merci pour vos id et commentaire



nico

Modifié 31 mai 2016 par gun4045

[fredericmichel]

C'est à ça que je vois que je ne suis pas au niveau.

Tu viens de me gâcher ma soirée : merci .

Bon ciel à toi.

[litobrit]

Tout ça me parait bien. Il faut privilégier la souplesse des câbles reliant le boitier entre les axes et le trépied. Le fait de mettre le hub sur ce boitier permet de diminuer le nombre de câbles à ce niveau. Peut-être réduire la longueur du faisceau allant du tube au hub ?

Par contre tu risques d'avoir un peu de flexion différentielle sans DO. Il faudra surement limiter les temps de poses.

[manu33]

Attention aussi Nico , a ne pas faire des torons de câbles trop compact, les câbles en hiver deviennent bien raides



Manu

[gun4045]

ok je prend tout sa en compte

( c'est quoi DO) je ne connais pas encore tout les terme astro



merci pour votre aide en tout cas

[manu33]

Diviseur optique , Nico.

[gun4045]

ok je sais maintenant

mais je dois encore calculé le back focus de mon correcteur de coma pour voire pour une bague allonge



back focus du correcteur 55mm



je dois avoir une bague de m54 a m48 pour ajouté le correcteur

et surtout voir avec quoi alimenté tout sa



j'ai une alimentation de labo 12v maxi 6A

la cam est en maxi 2.5A je peux branché la caméra dessus ou je vais la cramé

[Christophe.noel]

Je dirais aussi attention de ne pas être trop rigide non plus.

C'est très joli comme ça, mais c'est pas forcement le meilleur....

Avec mon ancien setup, j'avais de la flexion si je rassemblait tout les câbles de cet façon.

J'avais un meilleur résultat en laissant les câbles un poil plus libre (pas trop serré le faisceau).

Mais à tester !



Comme Litobrit je dirais aussi que tu peux diminuer le cable vers l'arrière du tube qui est à mon avis inutilement long

C'est d'ailleurs cet partie qui me semble trop rigide

[gun4045]

je ferais un teste comme sa et je verrais les résultats



merci pour tes id j'en prend note

[syncopatte]

Fais déjà des tests "à vide".



Tu dé-serres les freins et bouge la monture dans tous les sens.

Juste pour être sûr que rien ne risque de coincer (ce qui m'est arrivé avec un câble qui pouvait passer derrière un levier de frein).



Patte.

[gun4045]

j'ai fait se teste et rien ne bloque sa passe super bien

pas de point dur tout reste souple dans le mouvements



il ne reste plus qu'a voir la question alimentation

et la je ne connais pas grand chose

déjà 4 prise allume cigare je ne sais pas ou je vais trouver un transfo avec 4 prise



je crois que je vais voire aussi pour un nouveaux PO car je ne sais pas si celui la tiendra le coup, mais je ne sais vraiment pas quoi choisir il y en a tellement



peut être passé sur un DO et me servir de la lunette de guidage comme chercheur

pour le calcule de la bague allonge personne a une id



bac focus camera 17.5mm vitre de 2 mm

épaisseur de la RAF 22mm

filtre baader 2mm divisé par 3 cela fait o.6

back focus correcteur de coma skywatcher 4 lentille 55mm

[litobrit]

+1 avec les câbles pas trop serrés, ça augmente la rigidité du faisceau.... même si c'est plus joli

[gun4045]

je vais changer sa alors

[litobrit]

Il faut absolument éviter les à-coups mêmes imperceptibles. Deux câbles qui frottent puis se déplacent "brusquement" provoquent un séisme à l'échelle de nos images précises à quelques microns au niveau du capteur.

[gun4045]

oui je me doute bien que le moindre a-coup est mauvais

personne sais me dire pour l'alimentation



si je branche la caméra sur une alimentation qui délivre du 12v max 6A il se passe quoi ?

la camera c'est du 12v max 2.5A

[manu33]

oui je me doute bien que le moindre a-coup est mauvais

personne sais me dire pour l'alimentation



si je branche la caméra sur une alimentation qui délivre du 12v max 6A il se passe quoi ?

la camera c'est du 12v max 2.5A



Pas de soucis, vérifie, les polarités a la sortie de ton transfo et sur ta fiche d'alimentation.

si ton alim delivre 6A, ta conso sur la cam au max est de 2.5A,donc c'est ok

[gun4045]

merci

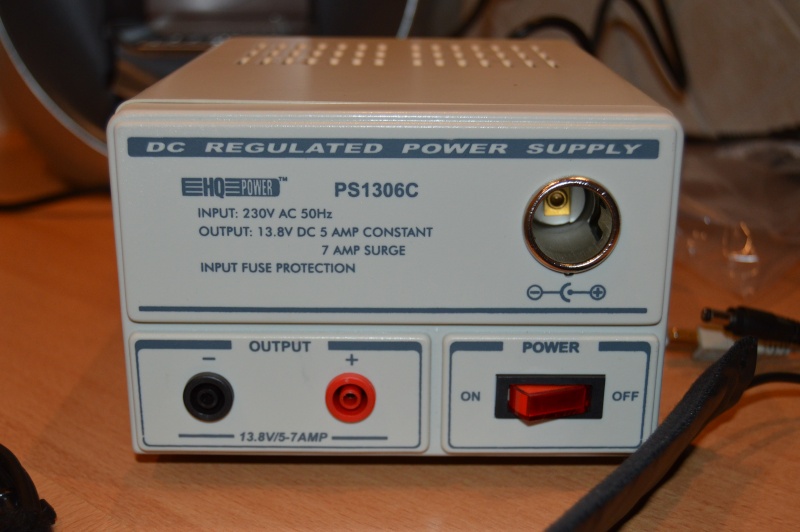

voila une photos de l'alimentation pour être vraiment sur

tu peux confirmé que c'est bon



[manu33]

Pour moi c'est OK, regardes au cas les tolérances de tension sur la Doc de ta cam et surtout la polarité sur la sortie allumé cigare à l'aide d'un multimètre.

[gun4045]

ok je vais vérifier tout sa

c'est possible que les polarité sois inversé



il dise dans la doc qu'il faut une alimentation 12v minimum 2.5A donc je suis dans le bon

sur mon alimentation je peux brancher 2 truc en fait ?

Modifié 23 mars 2016 par gun4045

[gun4045]

j'ai trouvé pour alimenté tout mon brol



comme je resterais a la maison sauf exception

voila ce que j'ai pris

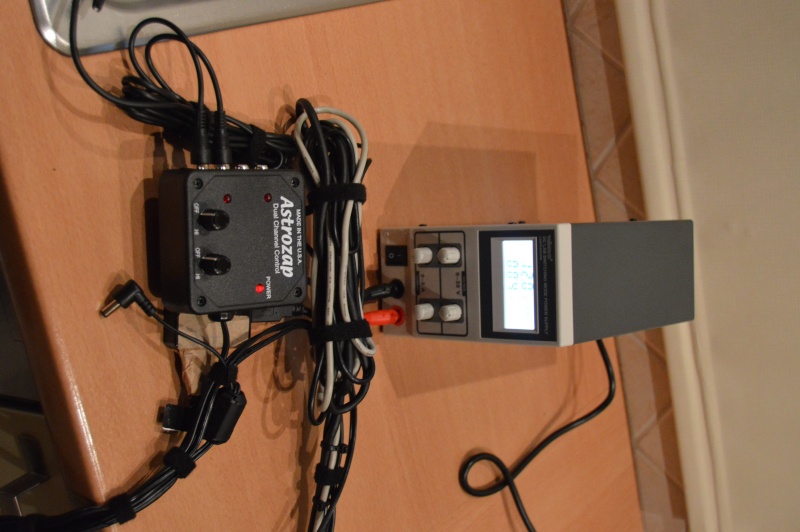

alimentation de labo pour l'astrozap

et en plus je crois que avec tout sa je vais pouvoir régler ma monture

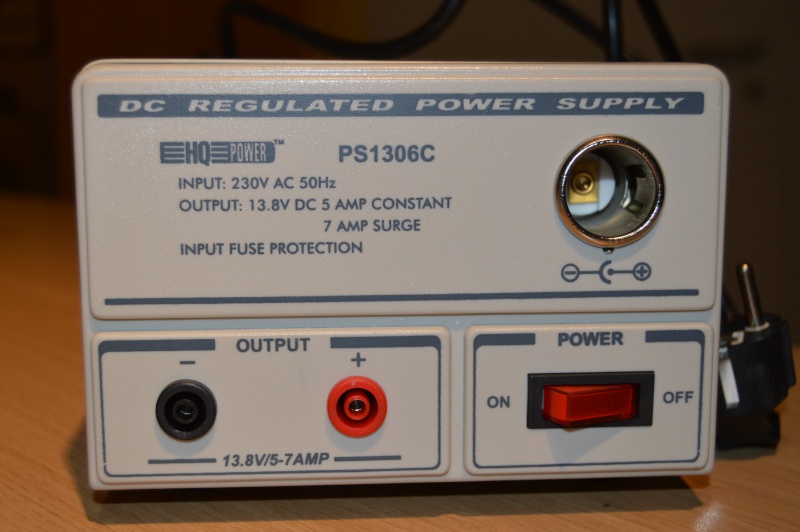

et la grosse alim pour la monture





nico
