TUTO : démontage AZEQ6

[lulu105]

Bonjour



il y a quelques jours j'ai par accident perdue une petite visse dans les rouages de mon AZEQ6. Une seule solution pour la récupérer : le démontage!



N'ayant pas trouvé beaucoup d'info sur le web j'en profite pour apporter ma pierre à l'édifice

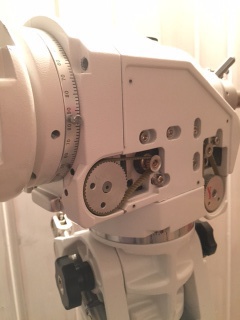

1_ démontage des cartaires de fixés par 4 petite vis

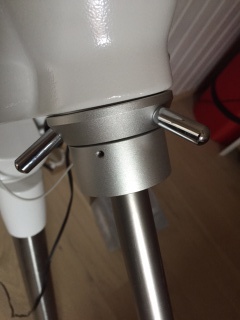

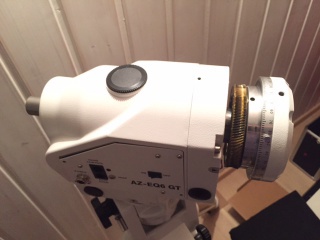

2_ démontage des écrous de fixation de l'axe DEC (le premier est maintenu par 3 BTR) : le devissage fut un peu sportif mais sans raisons mécanique : pas de vis foireux

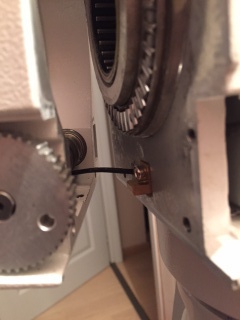

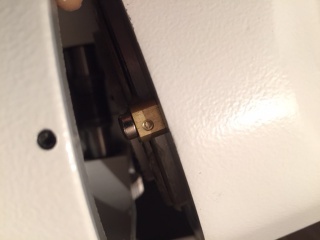

Au moment de les retirer, cela permet de visualiser le premier roulement à aiguille : une des améliorationVs l'ancienne EQ6 :

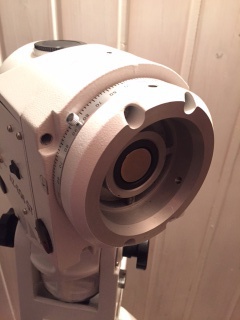

3_Par mesure de facilité et de curiosité, démontage de la tête maintenue par 3 BTR

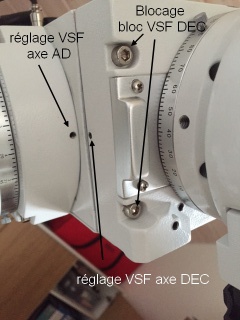

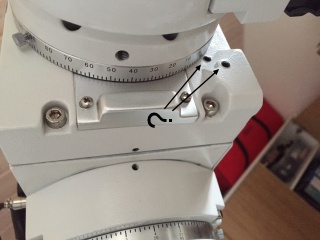

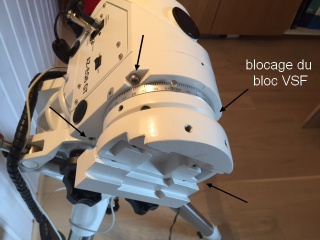

Point important à cette étape : retirer les 4 BTR qui fixe le bloc de la VSF ici retiré sur la photo.

Ceci permet de retirer l'axe DEC sans quoi la roue dentée est bloquée par la VSF

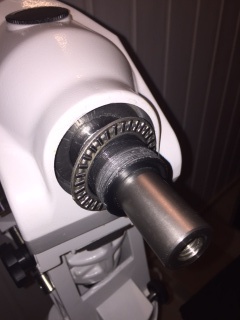

4- Dégagement de l'axe:banana:

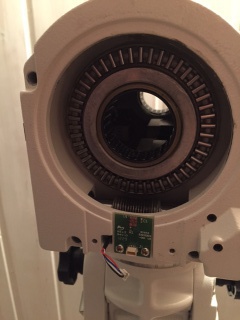

Visualisation du 2ème roulement à aiguille

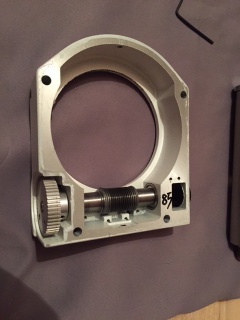

5_ Démontage du bloc VSF en déconnectant au préalable les moteurs







J'en profite maintenant pour expliquer comment régler le jeux des axes AD & DEC



1-desserrer les 4 BTR fixant/bloquant le bloc de la VSF sur la roue dentée

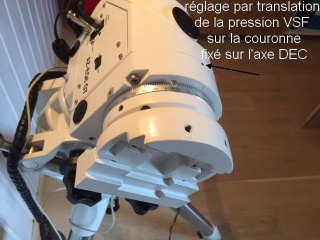

2_ réglage des vis poussantes permettant d'ajuster le jeux VSF / roue dentée



Il faut savoir que ces 2 petites BTR fixées sur le bloc de la VSF viennent faire pression sur des cales fixées sur le corps de la monture permettant de régler par translation du bloc VSF le jeux VSF/roue dentée





Une fois que l'on comprend le fonctionnement, tout parait plus simple!



Ce réglage m'a permis de réduire le jeux qui s'était installé à l'usage, mais également du supprimer un bruit de motorisation!!!



Pour terminer, je ne sais toujours pas à quoi serve ces 2 foutu BTR que j'avais pommées dans la monture après les avoir trop vissées



Modifié 27 mars 2016 par lulu105

[benjamindenantes]

Ce réglage m'a permis de supprimer le jeux qui s'était installé à l'usage, mais également du supprimer un bruit de motorisation!!!



Méfiance tout de même...



Le jeu est NORMAL et OBLIGATOIRE! Mettre la vis en contact permanent sur la roue entraine une usure prématurée des dents. C'est un grand classique de vouloir supprimer ce jeu mais c'est une erreur! Parole de mécanicien.

On peut éventuellement chercher à le réduire mais JAMAIS le supprimer. Au contraire on doit pouvoir le sentir en bougeant la monture.

Les anciens me disaient lorsque je n'étais encore qu'un jeune padawan:

Le jeu c'est l'âme de la mécanique.



la bonne pression VSF/roue dentée



!!! NON!! Si il ya pression alors il y aura a terme déformation soit de la vis soit de la roue. Il ne doit y avoir aucune pression entre VSF et roue. mais du JEU.

Modifié 27 mars 2016 par benjamindenantes

[lulu105]

bien vu!



corrections de vocabulaire faites!

[Invité]

Merci pour le partage

Je garde ton post sous la main. On ne sait jamais

[benjamindenantes]

bien vu!



corrections de vocabulaire faites!



Merci, le mécano que je suis est beaucoup moins ulcéré comme ça.

On voit tellement de mecs serrer a fond les vis...

[F83eric]

Bonjour,



Ma roue crantée sur l'axe dec est très dure (ma monture est restée bloquée est-ce du à cela ?)

Pensez-vous qu'il faille tout démonter pour vérifier ? mais ensuite comment refaire les réglages ?



Pour régler le jeux de la vis sans fin de l'axe dec:

Comment l'évaluer ?



J'ai du mal à comprendre si je desserre uniquement les 4 BTR du bloc DEC, ça laisse du jeux ? on peut voir quelques choses ? sans retirer l'axe dec ?



Merci

[clodoweg]

Bonjour,



Ma roue crantée sur l'axe dec est très dure (ma monture est restée bloquée est-ce du à cela ?)

Pensez-vous qu'il faille tout démonter pour vérifier ? mais ensuite comment refaire les réglages ?



Pour régler le jeux de la vis sans fin de l'axe dec:

Comment l'évaluer ?



J'ai du mal à comprendre si je desserre uniquement les 4 BTR du bloc DEC, ça laisse du jeux ? on peut voir quelques choses ? sans retirer l'axe dec ?



Merci



Petit Up car je suis tres intéressé par la reponse:)

[F83eric]

Pour terminer, je ne sais toujours pas à quoi serve ces 2 foutu BTR que j'avais pommées dans la monture après les avoir trop vissées



Ces vis sont des bouchons, la plus proche de la couronne une fois retirée permet d'accéder à la vise de tension des courroies

[clodoweg]

Depuis une chute de ma monture je constate un problème en DEC, un backlash important lorsque je pointe des objets bas sur l'horizon (ex M16) alors que je n'en ai aucun problème lorsque je pointe vers le haut (ex: Le cygne). Je ne sais pas si backlash est le bon terme, mais lorsque je demande au télescope de se déplacer en DEC a basse vitesse il y a un temps de plusieurs secondes avant le déplacement, rendant le guidage en DEC impossible sur M16 alors qu'il fonctionne très bien sur les nébuleuse du cygne (erreur moyenne de guidage de 0,5'' sur 20 min de pose)



J'ai essayé de régler mon backlash en DEC en suivant ce tutoriel, mais j'ai un problème: lorsque je joue avec les 2 vis poussantes, je constate que celle de devant (coté nord) il y a un moment ou je sens la cale derrière car il devient dur de visser, par contre pour celle de derrière coté sud) je peux visser infiniment sans sentir la moindre cale derrière.



Je me demande donc si je n'ai pas de problème avec mes cales et je voudrais donc retirer le bloc VSF pour voir comment cela fonctionne à l'intérieur, mais une question bête: Pour retirer ce bloc, il faut retirer les courroies ? Si oui comment vous faites?



Merci d'avance de votre aide !



[litobrit]

Je me permets de te suggérer de ne pas démonter ce bloc "pour voir" sans savoir comment s'y prendre. C'est de la mécanique de précision et toute fausse manip risque de compromettre définitivement le fonctionnement de ta belle monture.

Ne force pas sur ces vis, tu risque de bousiller les roulements de la vis sans fin ou la vis ou la couronne.

Tu trouveras toutes les infos de réglage de jeu sur le forum.

L'AZEQ6 se règle comme l'EQ6.

[clodoweg]

Je me permets de te suggérer de ne pas démonter ce bloc "pour voir" sans savoir comment s'y prendre. C'est de la mécanique de précision et toute fausse manip risque de compromettre définitivement le fonctionnement de ta belle monture.

Ne force pas sur ces vis, tu risque de bousiller les roulements de la vis sans fin ou la vis ou la couronne.

Tu trouveras toutes les infos de réglage de jeu sur le forum.

L'AZEQ6 se règle comme l'EQ6.



C'est bien ma crainte j'en convient.

J'ai bien lu tout ce que j'ai pu trouver sur le réglage de ce jeu, mais mon problème c'est que la vis de réglage de derrière (celle coté sud) semble se visser sans fin dans le pas de vis, sans venir pousser la moindre cale. Je me demande donc si quelque chose n'a pas bouger à l’interieur de ce bloc.



Ensuite avec ce problème de backlash très fort lorsque le tube est à l'horizontal (ie pointant M16 par exemple), alors qu'il est inexistant à la vertical (ie pointant le cygne par exemple), peux il avoir une autre raison ?(l'équilibrage est bien fait, et j'ai testé aussi en déséquilibrant un peu)
