calcule bague alonge

[gun4045]

salut



j'ai fait pas mal de recherche et je ne trouve pas de réponse

j'ai la camera atik 383L ,la roue a filtre atik efw2 ,un correcteur de coma skywatcher



le correcteur a un back focus de 55mm,je dois ajouté une bague allonge

pour avoir le bon back focus

le back focus de l'atik est de 17.5mm

la roue a filtre fait 22mm ,avec des filtre baader 36mm épaisseur 2mm

j'ai pris une bague de conversion m54 en m48

https://www.astromarket.org/adapters...-to-t2833145-7



quelle est la bonne bague a ajouté pour avoir le bon back focus



par avance merci pour votre aide



nico

[gun4045]

j'ai essayé un calcule avec les info que j'ai trouver



la camera a un back focus de 17.5mm - le coefficient de 1.5 de la vitre de 2mm qui est égal a 0.6



cela me donne un back focus de 16.9 pour la camera

la roue a filtre fait 22 mm

j'ai ajouté la bague de conversion m54 a m48 sur la sortie de la roue a filtre qui a un tirage de 2.3mm

les filtre baader on aussi un coefficient de 1.5 en 2mm donc cela me donne 0.6mm

donc 22+0.6+2.3+16.9=41.8

le correcteur de coma skywatcher a besoins d'un back focus de 55mm



donc 55-41.8=13.2

ma bague devrais faire 13.2mm



mais je ne suis vraiment pas sur de mon calcule

quelqu’un pourrais confirmé si je suis dans le bon ou pas ?



quand au bague vendue la dimension est filet compris ou non compris



par avance merci



nico

[olivdeso]

Petite erreur sur les filtres : il faut soustraire les 0,6 comme tu l'a fait pour la camera.



Pour la camera, il faut voir si le fabricant donne la distance optique ou mlécanique. Peut être pas besoin de corriger la distance due à la vitre...à voir

[gun4045]

merci olivdeso



super donc je ne suis pas dans le mauvais alors



donc avec correction cela me fait une bague de 14.4 mm

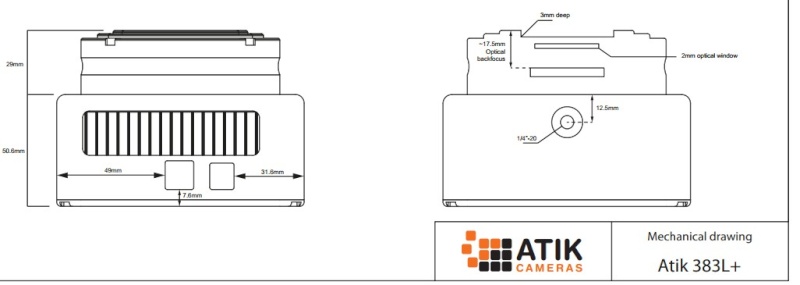

c'est 17.5mm optical back focus sur se plan

je dois tenir compte des 0.6 ou pas ?



[olivdeso]

"Optical backfocus" indique qu'ils ont déjà fait la correction je pense, sinon ils auraient mis "mechanical backfocus".

[francois-du-57]

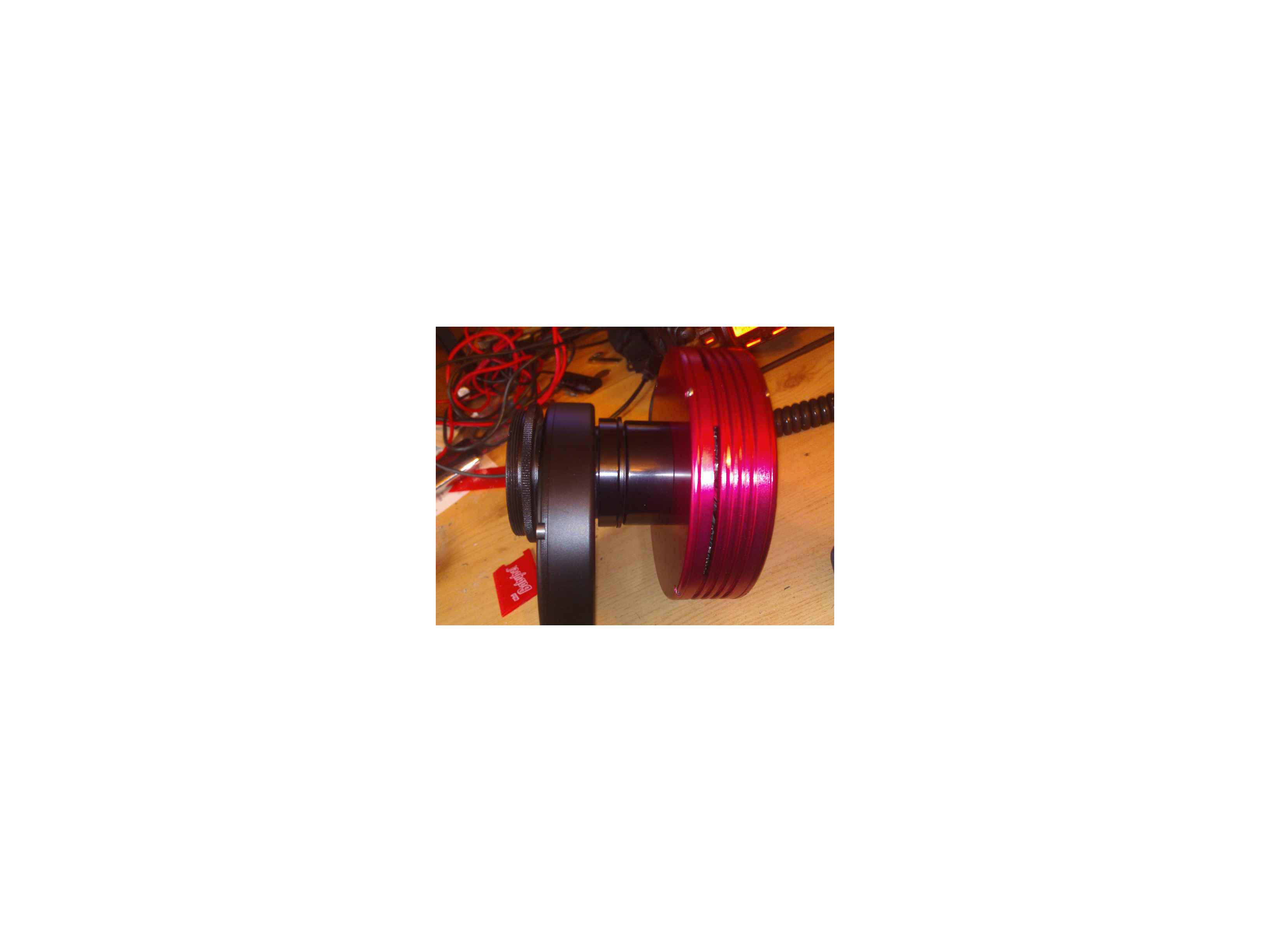

hello pour avoir un bon backfocus lors du montage de la raf et du correcteur sur la 320 j'avais ajouter une bague de 7mm comme le montre la photo....



[gun4045]

ok donc c'est une bague de 13.8 mm alors



je suppose que sur les cite de vente si il dise bague de 14mm par exemple il ne compte pas les filet ?



je vais prendre cela alors !!!

ou il y a pas un truc mieux ?



https://www.astromarket.org/adapters-7/extension-2-7/t2-fine-tuning-ring---2mm817209-7



https://www.astromarket.org/adapters-7/extension-2-7/extension-tube---2---filter-thread---3mm-length-7



https://www.astromarket.org/adapters-7/extension-2-7/extension-tube---2---filter-thread---10mm-length-7

[gun4045]

hello pour avoir un bon backfocus lors du montage de la raf et du correcteur sur la 320 j'avais ajouter une bague de 7mm comme le montre la photo....





toit c'est 12 mm de back focus c'est pas pareille



et cela dépend du correcteur de coma



mais merci pour ta participation

[olivdeso]

Oui on ne compte pas les filets sauf sur les schmidt cassegrains.



Par contre il faut faire attention à ce que les filets femelles soient au moins aussi long queles filets mâle pour pouvoir visser les bagues à fond. Et ce n'est pas toujours le cas, en particulier sur certaines bagues courtes.

Donc bien vérifier la longueur une fois le système assemblé.

[gun4045]

ok je ferais sa



bien tout vérifier



merci pour ton aide en tout cas

[olivdeso]

De rien.



p.s. excellent avatar.
