soleil Compte-rendu Skywatcher Astrolitech 458/1900 GOTO

[JBMMV]

Chaque carton contient un autre carton. Le premier, celui du rocker, est lui même protégé sur ses 6 faces internes, par un carton alvéolé de 20mm. peu de risque déjà que le contenu prenne des impacts...





Ensuite, les éléments sont maintenus par de la mousse noire de haute densité à effet mémoire.

Modifié 1 avril 2016 par JBMMV

[JBMMV]

Ce que je vais faire, c'est faire un CR par carton, avec avis et photos détaillées.



4 cartons = 4 CR



A pluche !

[chris29]

Impeccable . Important la qualité de l'emballage

[chris29]

Et maintenant les majorettes pour patienter entre chaque carton

[chris29]

:cheer::cheer::cheer:

[chris29]

L'ambiance dans le public :banana::banana::banana::banana:

[philou31]

Félicitations

C'est le post de la journée.

[Pierre-Alain]

Oh tient on dirai une ibanez RG j'ai la même en gaucher

Ok rien avoir avec le dobson je sort

[JBMMV]

C'est parti !!!



Je commence donc par le premier carton, le rocker.

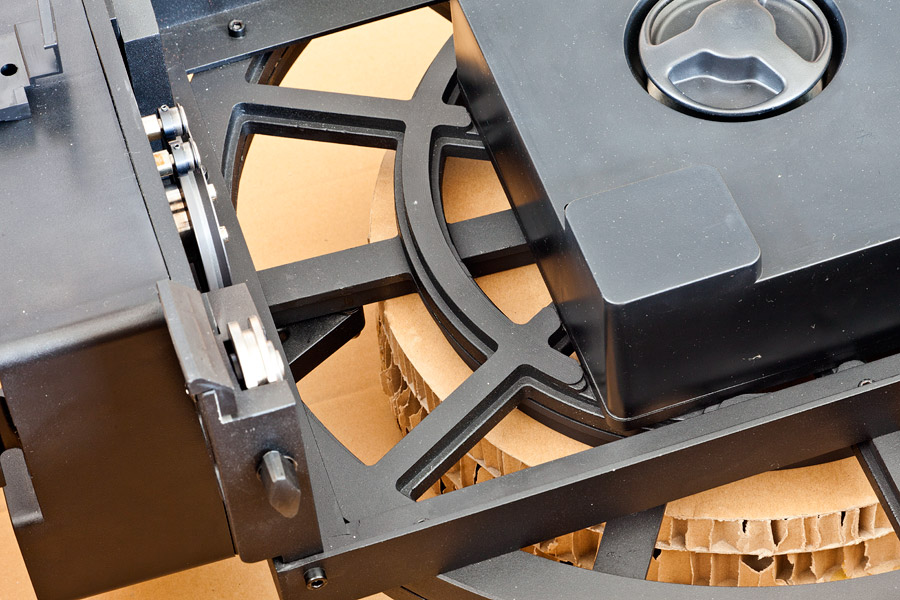

Une fois les cartons aux bords et les mousses enlevées, le rocker repose en légère suspension sur un empilement de cartons alvéolés :

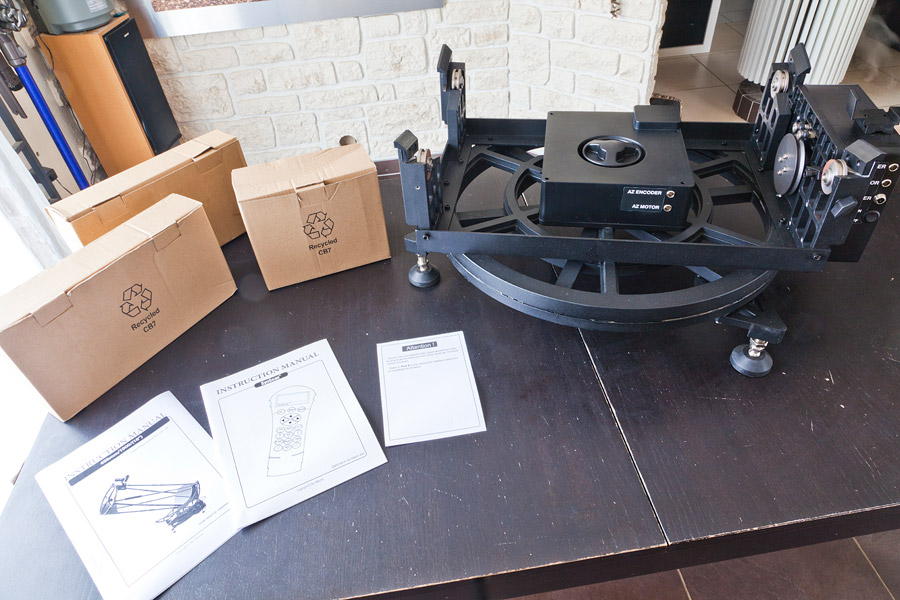

Le premier carton contient donc le rocker, 3 petits cartons et les manuels. Remarque à ce sujet, les manuels sont en anglais... Il me semblait pourtant qu'il était interdit de vendre en France un produit sans un manuel en français... A voir avec OU. En tous cas, moi ça me pose pas de problème, mais pour certains...

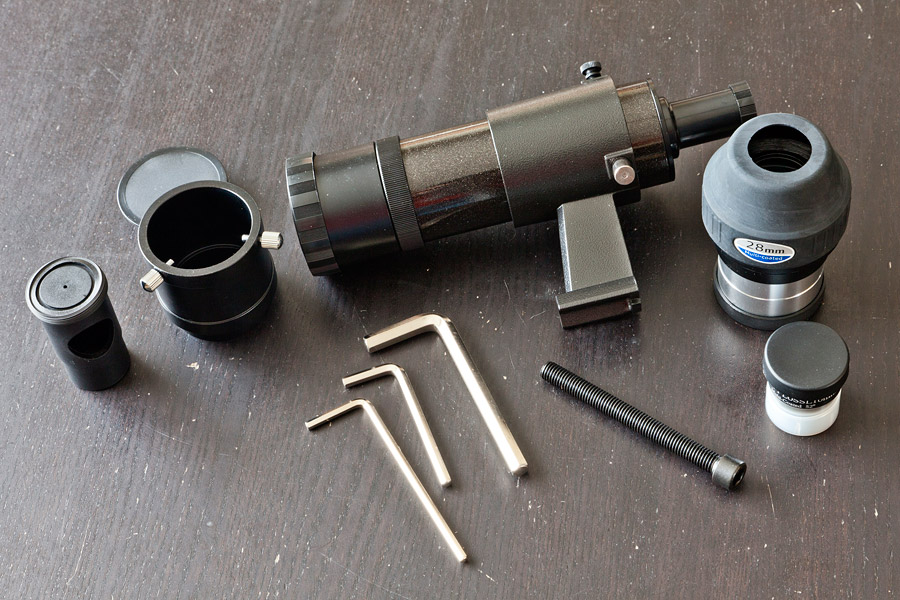

Le premier petit carton contient le chercheur, un oculaire de 28mm en 50,8 et un de 10mm en 31,75 (non mentionné dans toutes les docs...), un outil de collimation (la construction bof, à voir... sinon, j'ai les taka), un adaptateur 2", 3 clés 6 pans et un boulon.

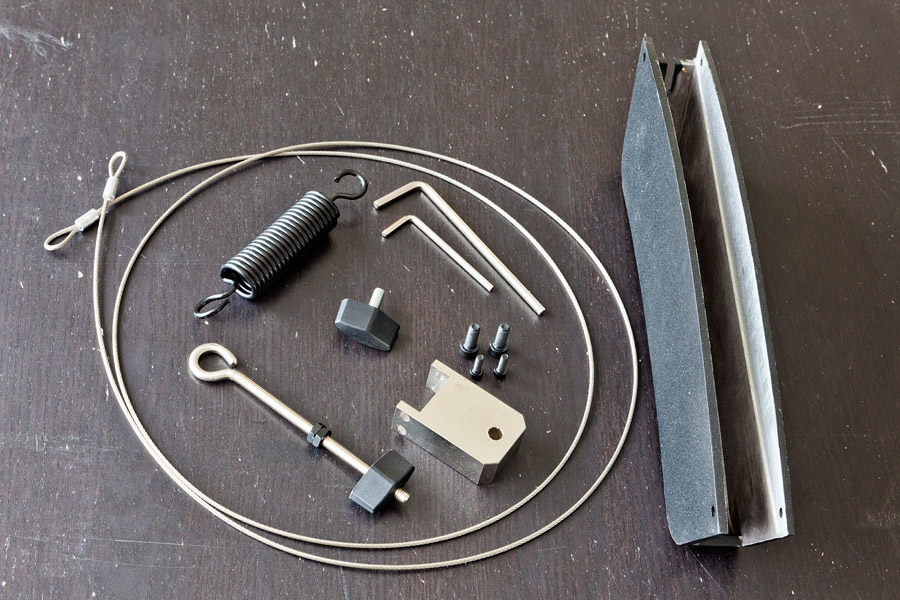

Le deuxième petit carton contient le câble d'entrainement du moteur AZ et plusieurs objets servant à tendre le câble. On verra plus tard. La grosse pièce à droite, en alu, sert aussi à tendre le câble.

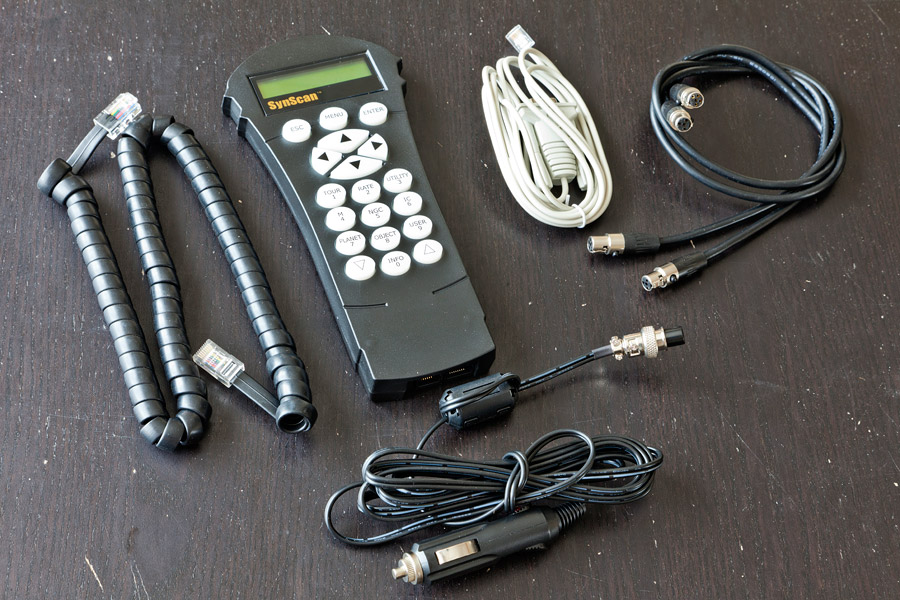

Le troisième petit carton contient la télécommande (bien plus grosse que celle de l'EQ8 il me semble), et les différents câbles : alim 12V, RS232, RJ et 2 autres câbles qui feront la liaison vers le moteur central. A noter que ces 2 câbles disposent de connecteurs différents, que nous verrons plu tard. je les trouve très bien.

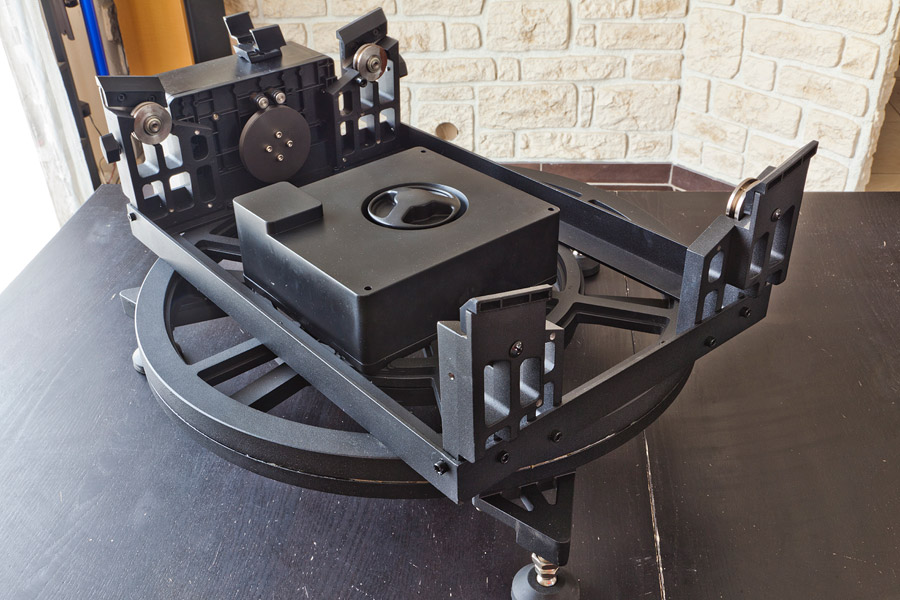

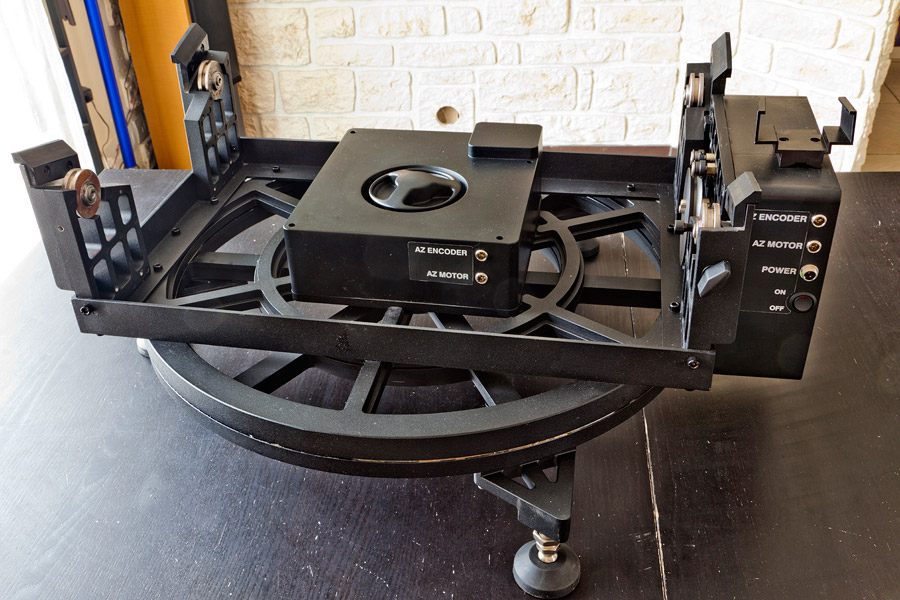

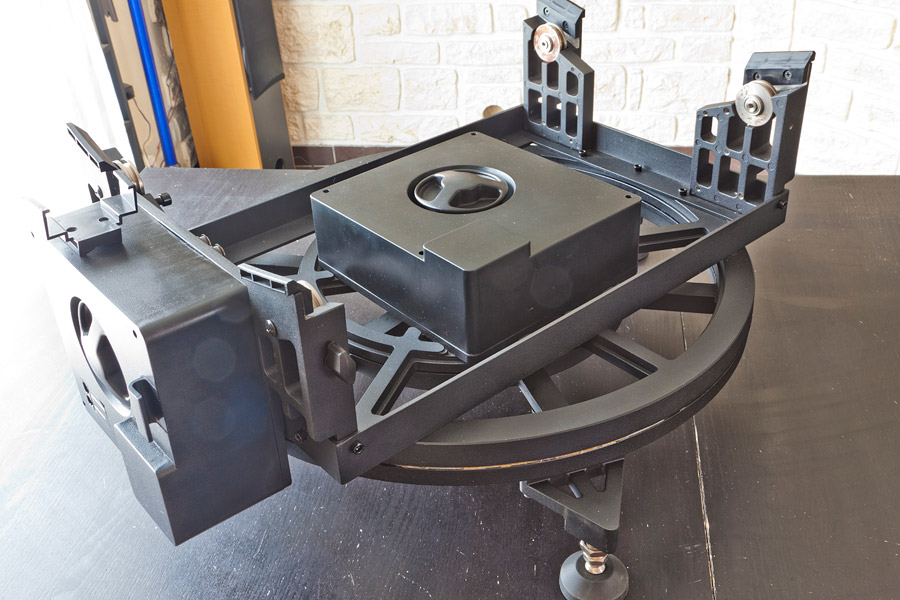

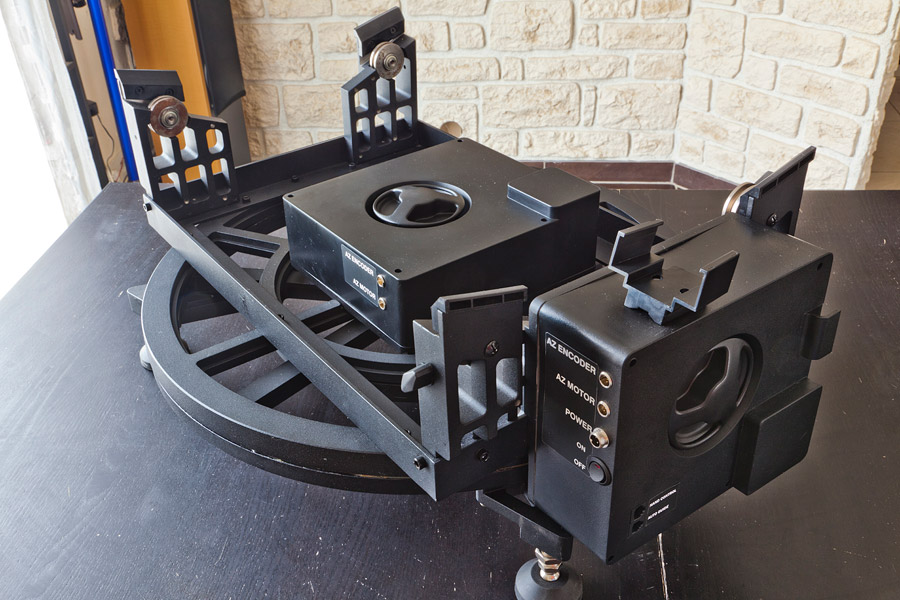

Quelques vues de tous les angles du rocker :



Le panneau du boitier de commande. On voit bien les connecteurs spécifiques avec détrompeurs :

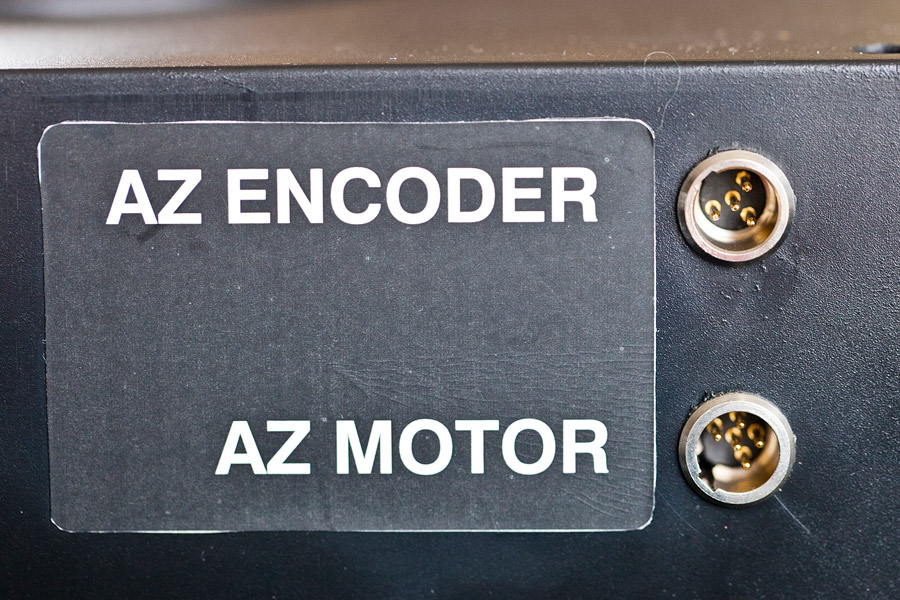

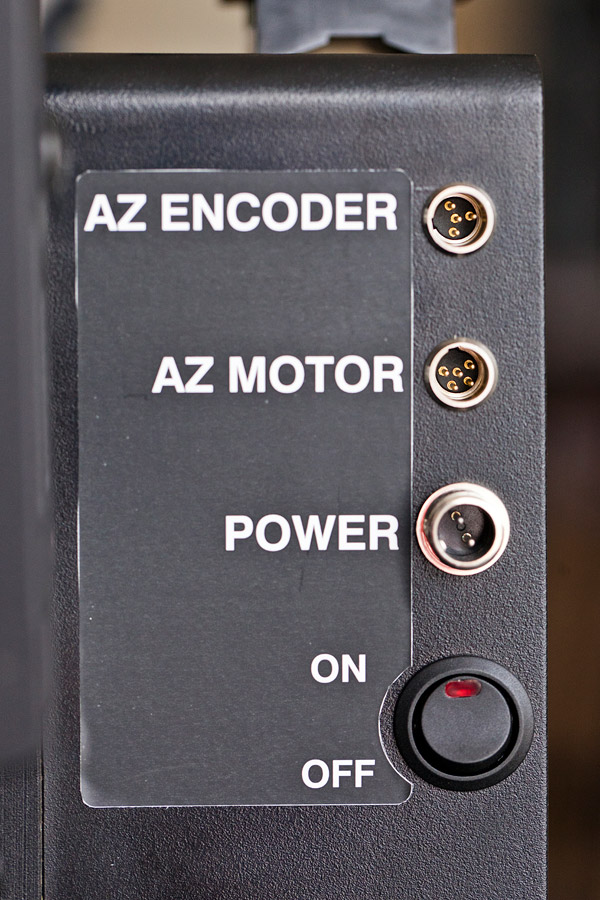

Le panneau sur le moteur AZ :

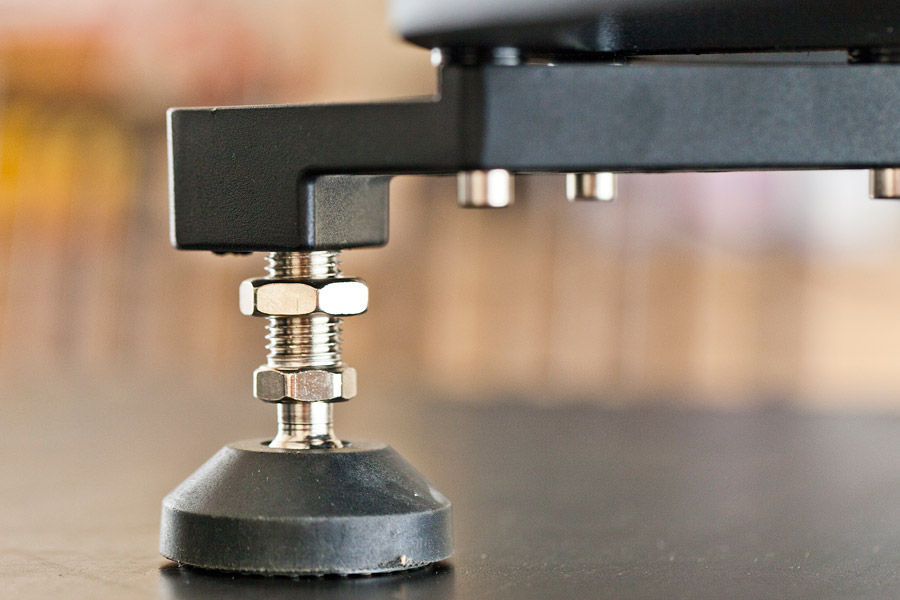

Détail sur un des 3 pieds, qui a l'air bien costaud :

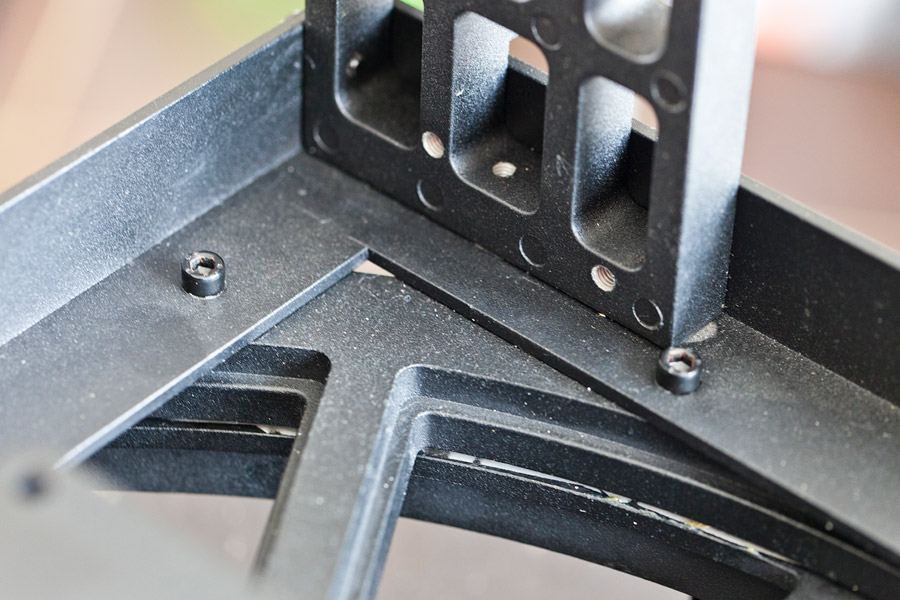

Un détail de finition. La peinture granité noire mat est très jolie et le tout inspire confiance :

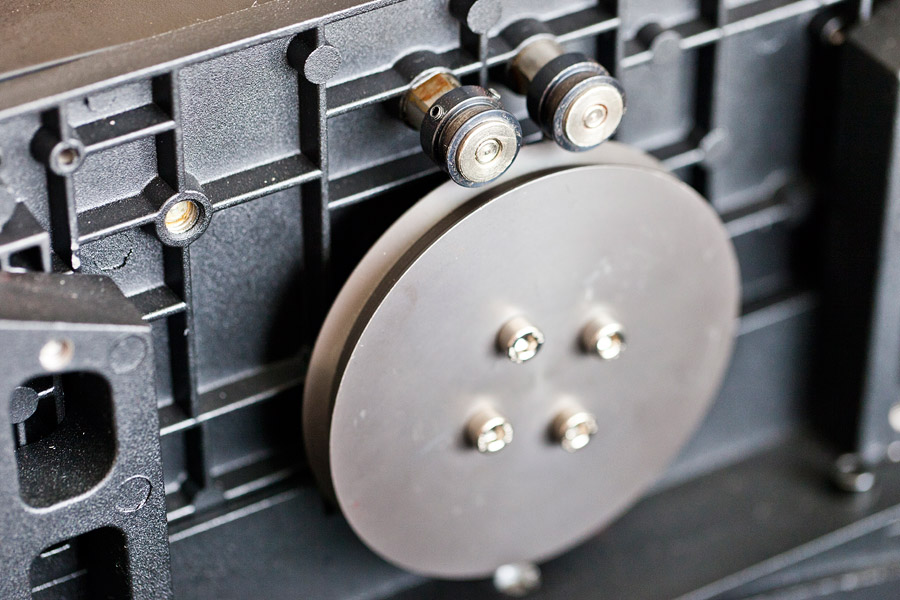

Détail sur la poulie d'entraînement de l'axe DEC, avec les 2 galets en haut :



Un point qui fâche : Les poulies qui vont supporter la structure serrurier sont partiellement rouillées... Ils auraient quand même pu faire un effort sur ce point et les faire en inox. C'est donc une chose que je vais refaire avec mon tour...

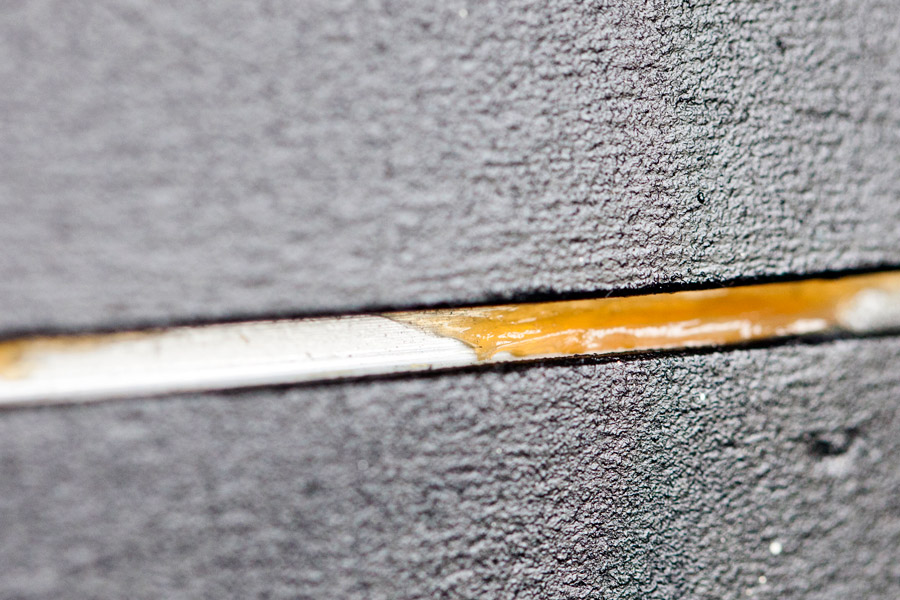

Les deux parties circulaires en rotation comportent de la graisse un peu partout. La rotation est très fluide :



Aller, puisqu'on est fou et qu'on test, autant tester à fond. On ouvre donc la bête

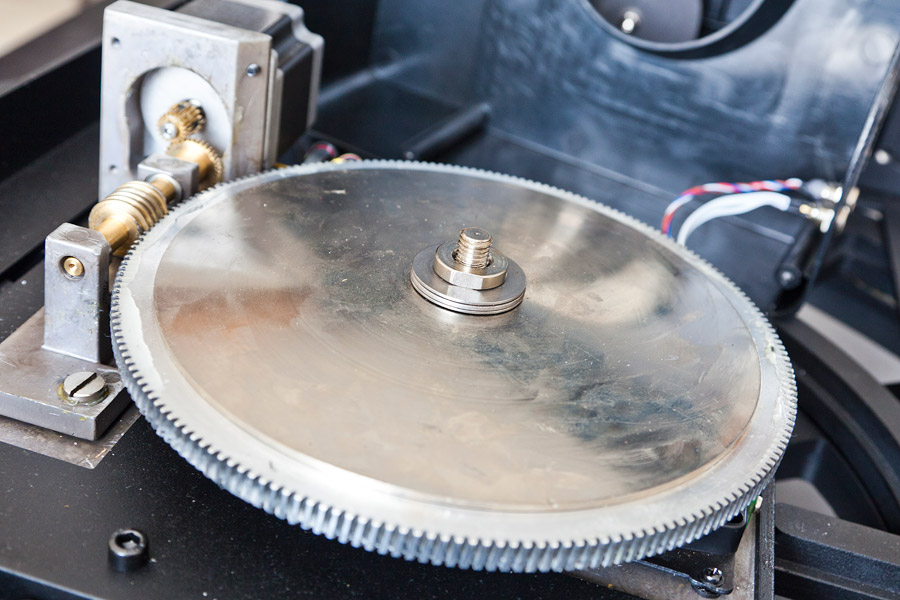

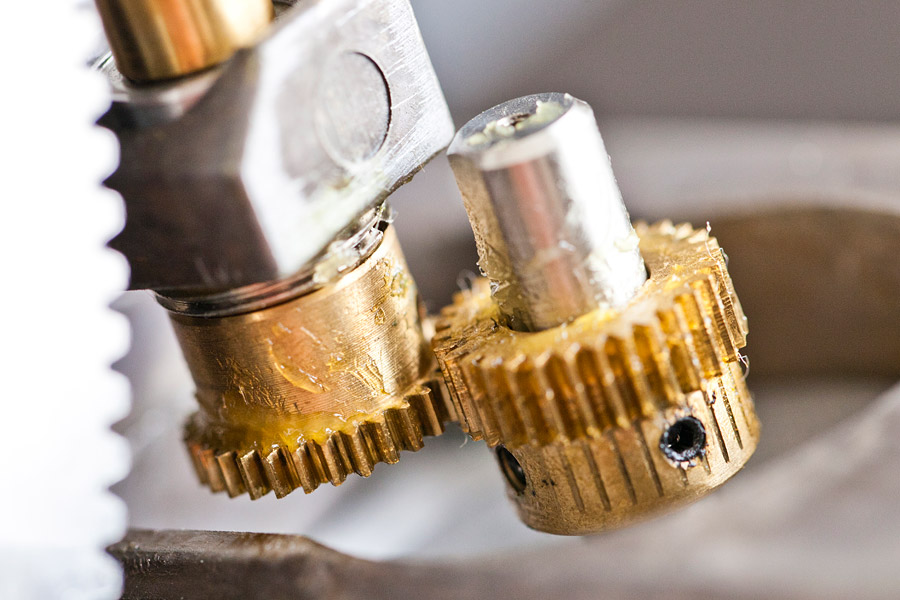

Détails des roues et pignons de l'axe AZ :



Et celui du bloc principal, commandant l'axe DEC :



Pignonnerie légèrement différente :



Vue du dessus montrant à gauche la poulie d'entraînement du câble :



Voilà voilà pour le premier carton



Quelques infos :



Diamètre du cerclage : 600mm

Dimensions : 600x720x345

Poids (avec système de fixation du câble) : 32,9kg



JB

Modifié 31 mars 2016 par JBMMV

[syncopatte]

Tu confonds axe AZ et axe hauteur dans certaines descriptions de photo.



Patte.

[Minipomme]

Au moins on voit la bête en détail là !

Merci pour le reportage photo, on a l'impression d'y être

[JBMMV]

La suite. Carton 2. Les tubes...

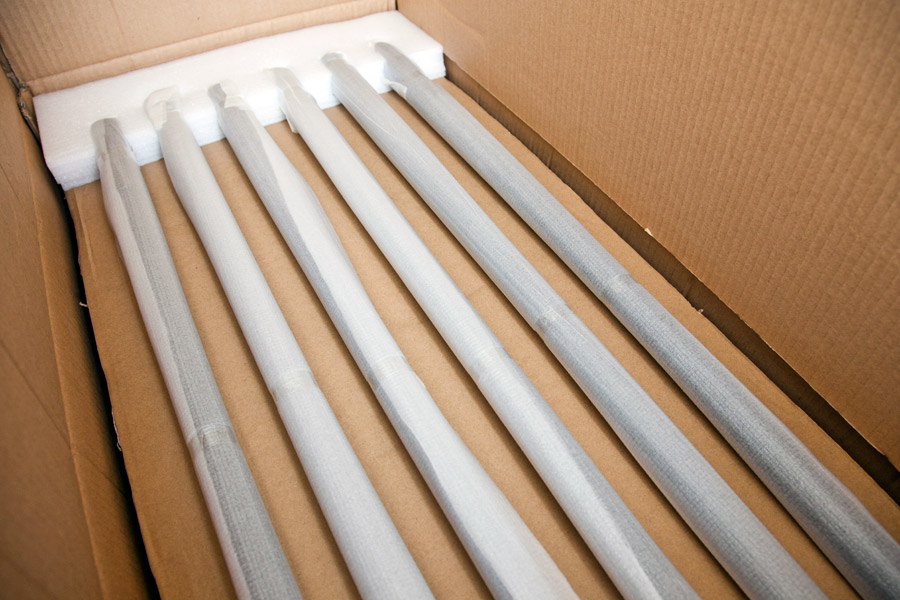

Le carton 2 est aussi soigné dans l'emballage que le premier. On y trouve, sur 2 étages, les 12 tubes a assembler 2 par 2 :

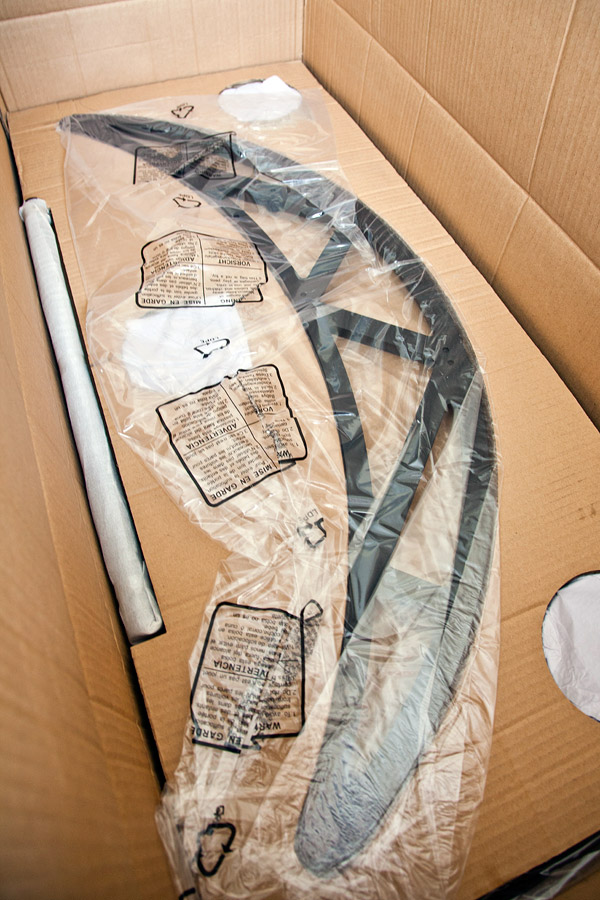

Puis en dessous, 2 étages, avec les 2 haches (légèrement différentes, l'une a des butées), les contres-poids et la barre de renfort :

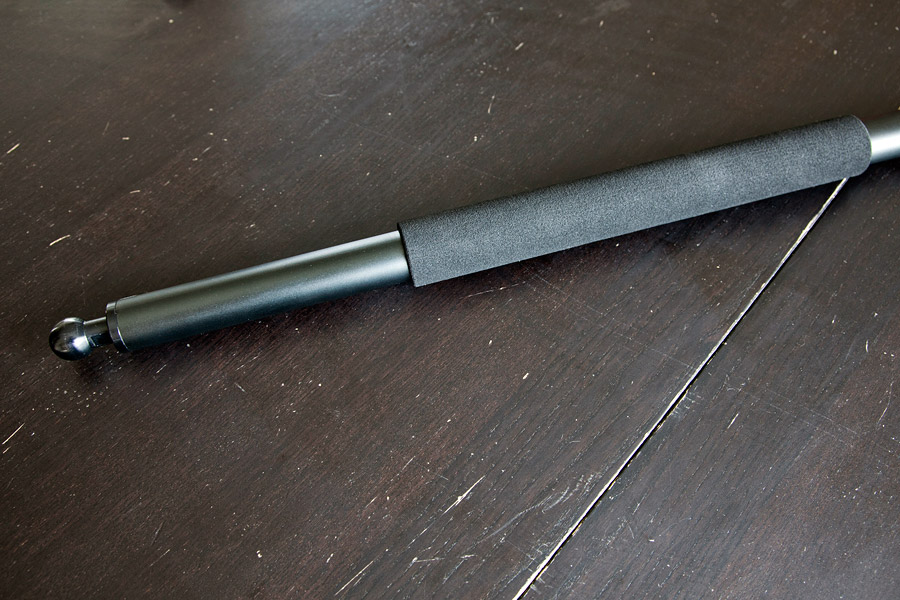

Un des tube à une poignée en mousse. La rigidité des tubes est bonne, mais ont sent quand même une flexion au centre en forçant un peu. J'espère que les renforts atténueront le problème, sinon -> carbone



D'un autre côté, il n'y a pas de renforts dans ce carton, j'espère qu'ils sont dans un des deux autres...



Détail sur le système de vissage des tubes. C'est quand même du gros. Les tubes font 30mm de diamètre :

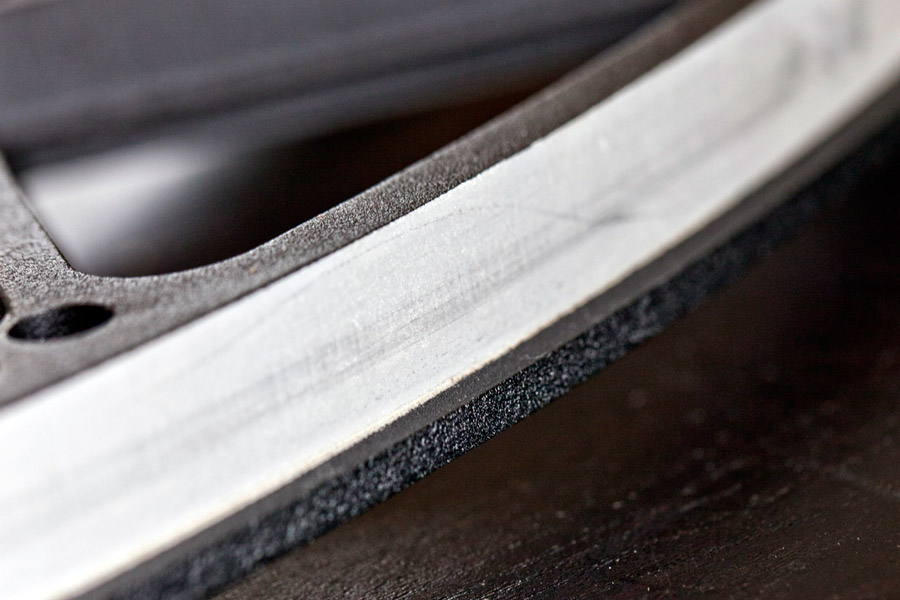

Un détail "amusant" sur les haches, il n'y a aucune bande de téflon ou autre matière pour le frottement. Directement l'alu. Certainement pour une certaine friction avec le câble acier...

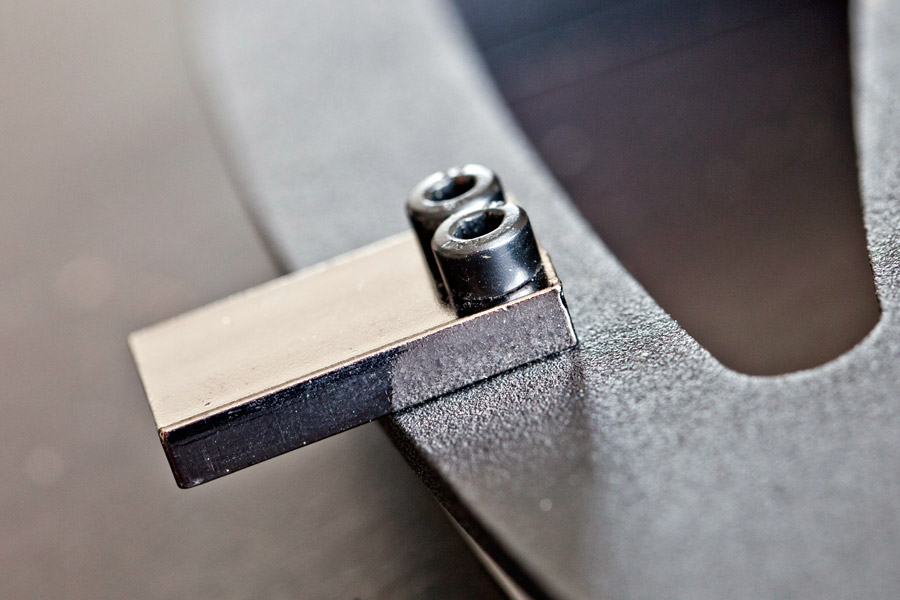

Détail d'une des butées sur une des haches :



Poids des tubes : 6x 1,230kg

Poids des haches + renfort : 6,21kg

Soit 13,59kg sans les contres-poids.



Poids des contre poids : 1,04kg x 3



Aller, on passe au troisième carton, le miroir...

Modifié 31 mars 2016 par JBMMV

[JBMMV]

On arrive au (tant attendu) miroir

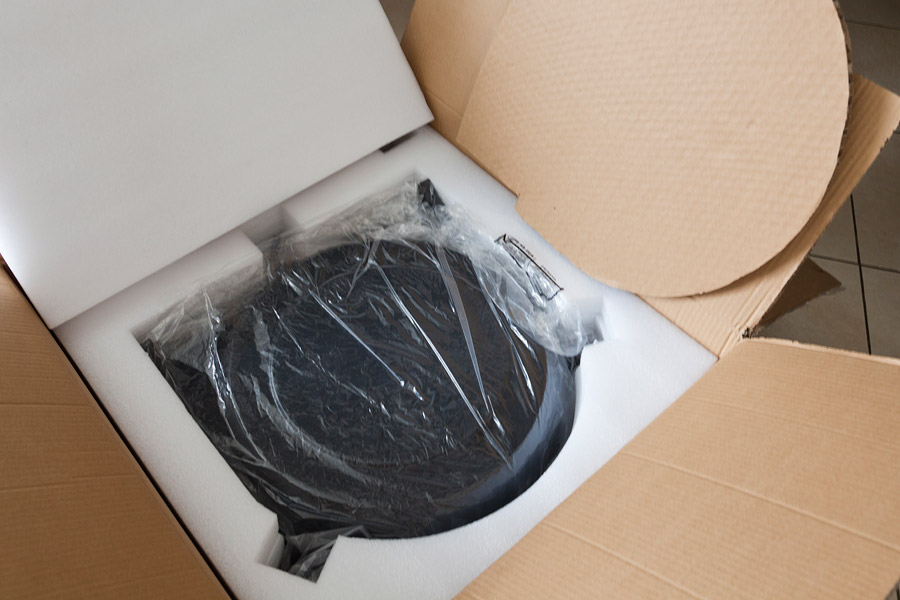

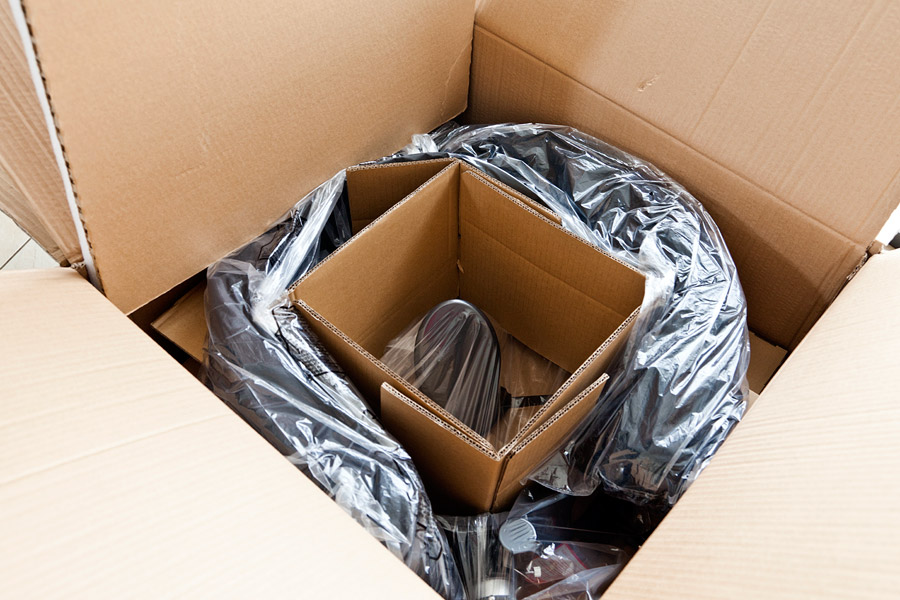

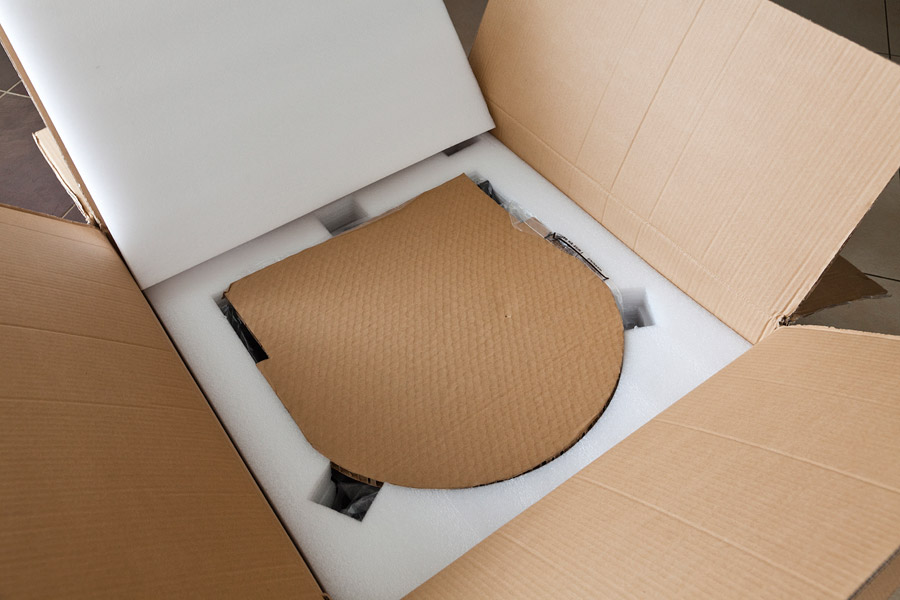

Le tout est très bien protégé par une mousse de 5cm d'épaisseur et un carton. Il y a la même mousse en dessous :



Encore un truc qui fâche, le protège miroir : un couvercle en plastique souple, de type "pot de yaourt". Ça ne protège rien du tout. Je vais vite en refaire un bien costaud avec mon imprimante 3D ou en bois... :

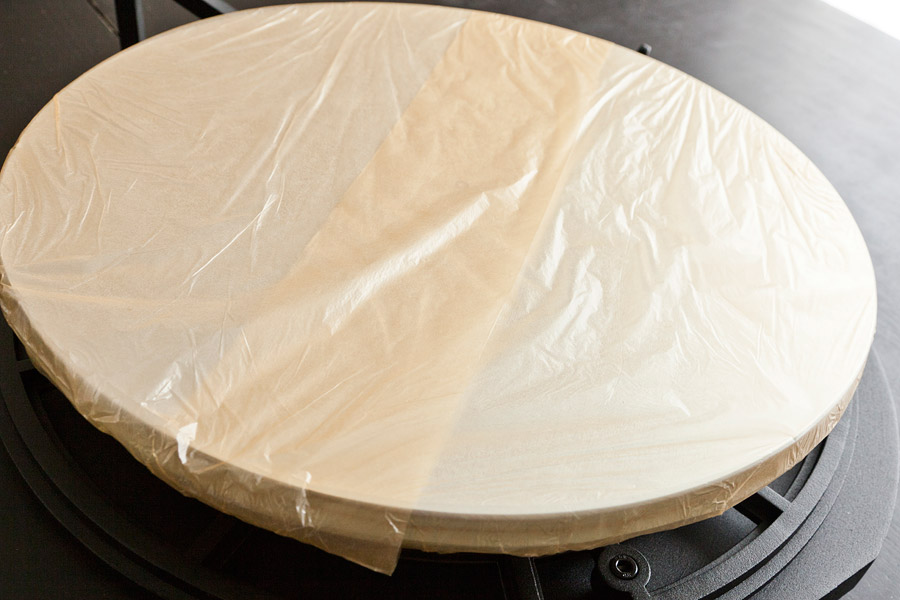

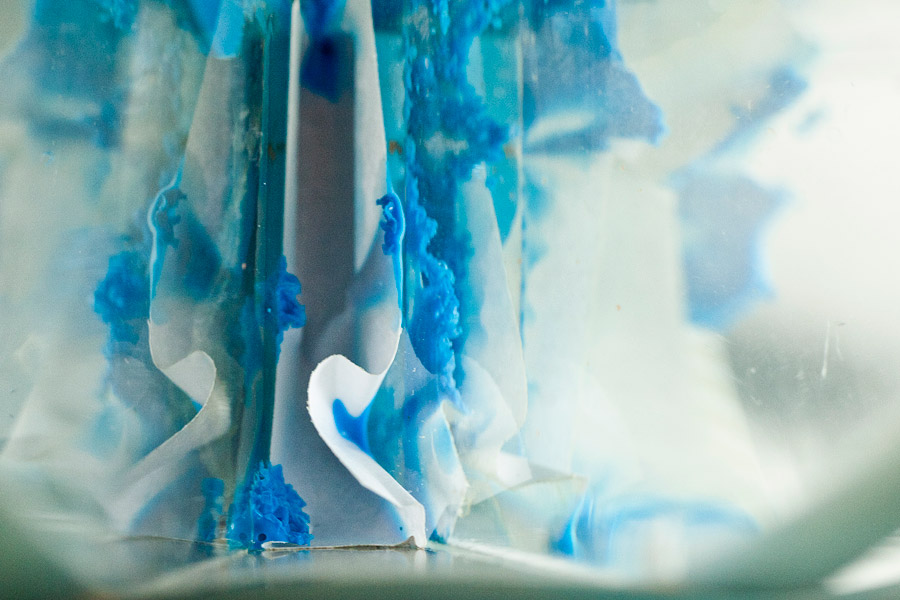

Une fois le couvercle enlevé, le miroir est bien protégé par une vingtaine de couches de papier cellophane :



Puis par 2 couches de papier de soie :



"Na-na-nère ma chérie, c'est plus toi qui a la plus grosse crêpière, na na na

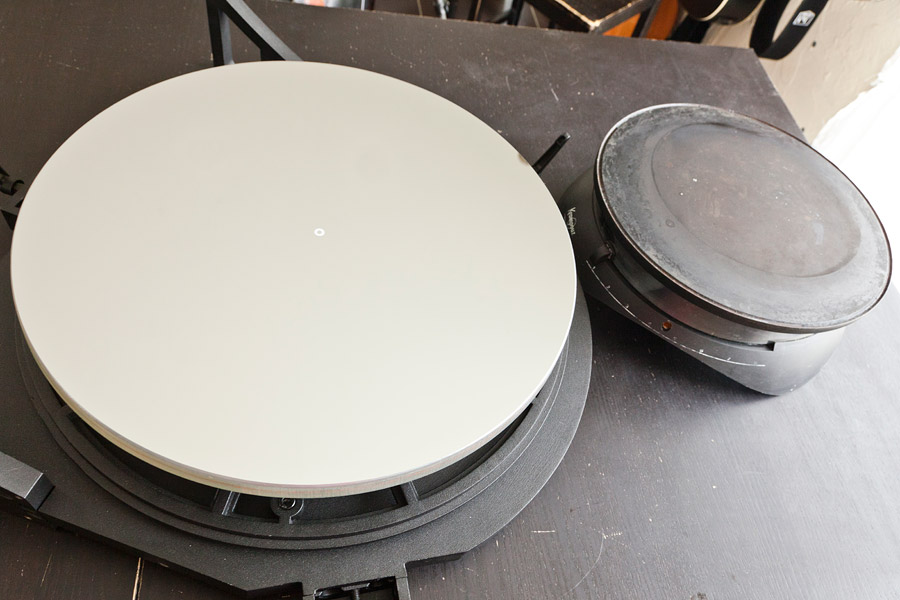

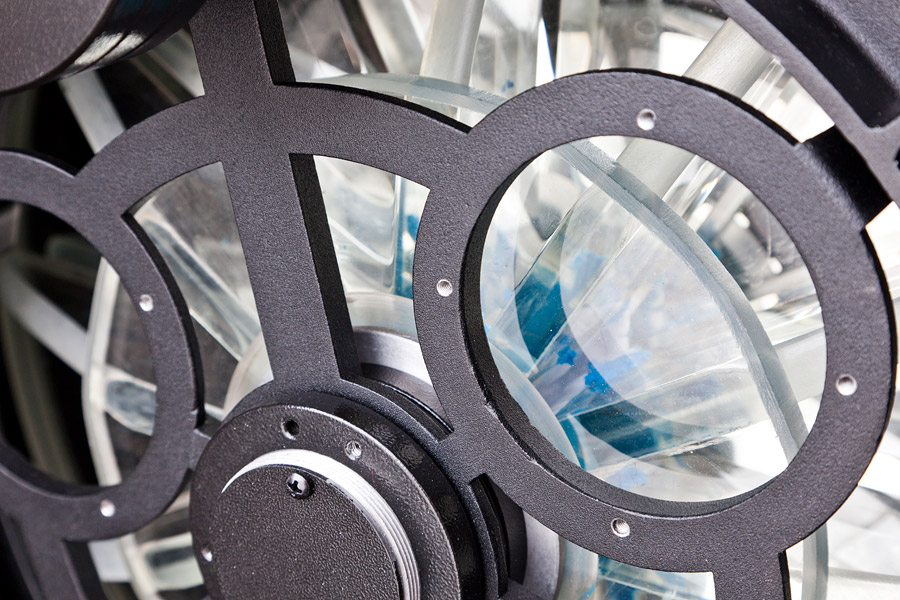

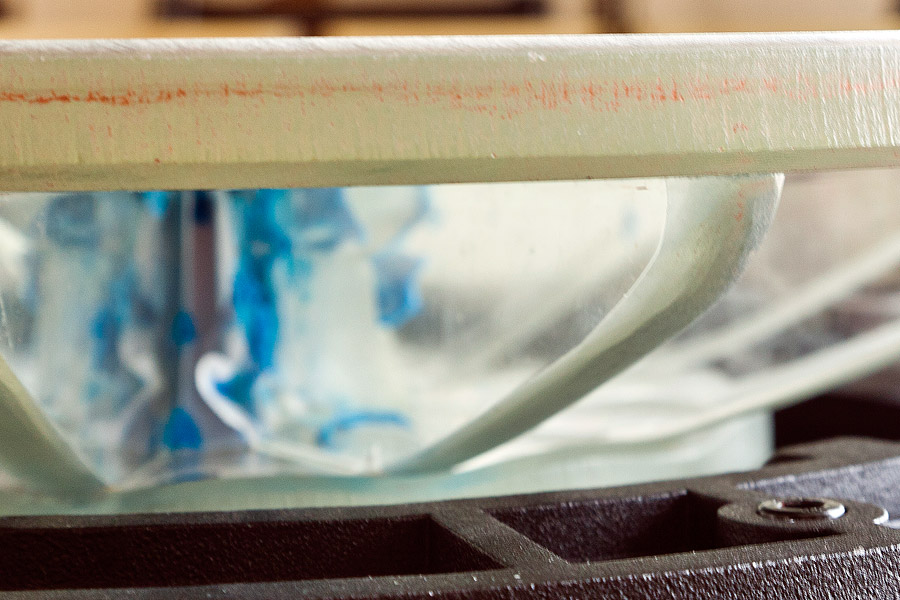

Détails du miroir, qui mesure au bord 18,63mm d'épaisseur :

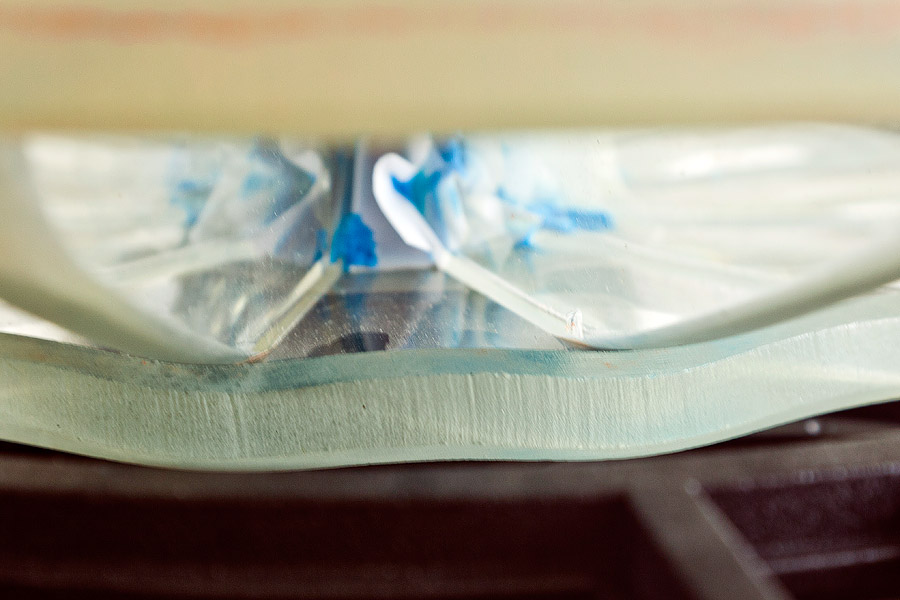

Notez la forme en ondulation de la partie inférieure...



Il y a des bouts de papier et colle on dirait au centre...

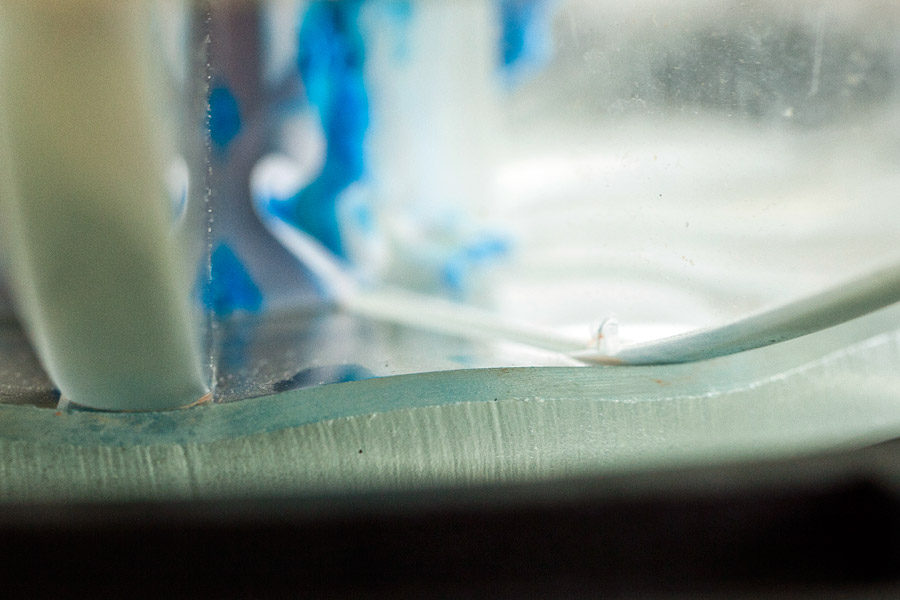

Autre vue de l'ondulation de la partie inférieure :

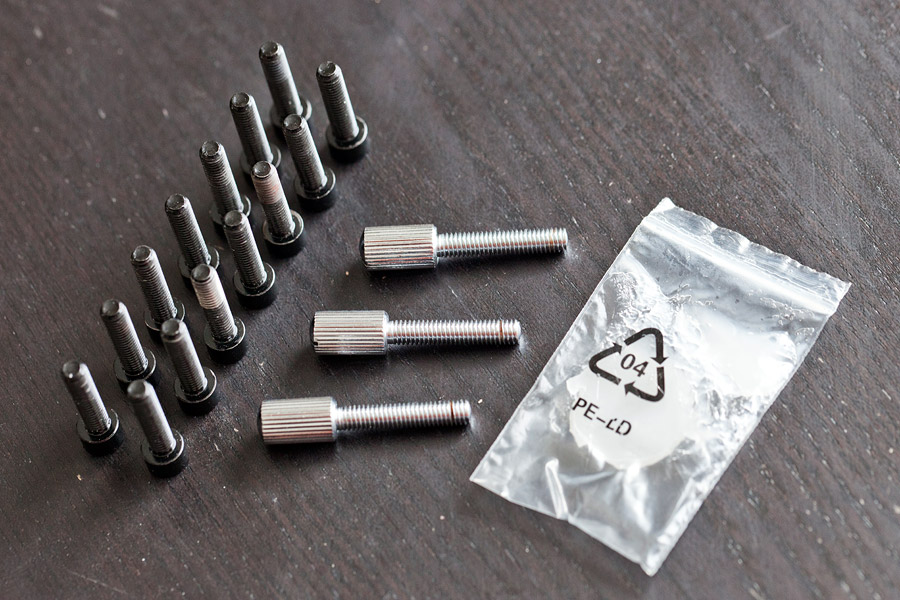

Les vis de réglage et de fixation des haches, ainsi qu'un petit sachet de graisse (?) :

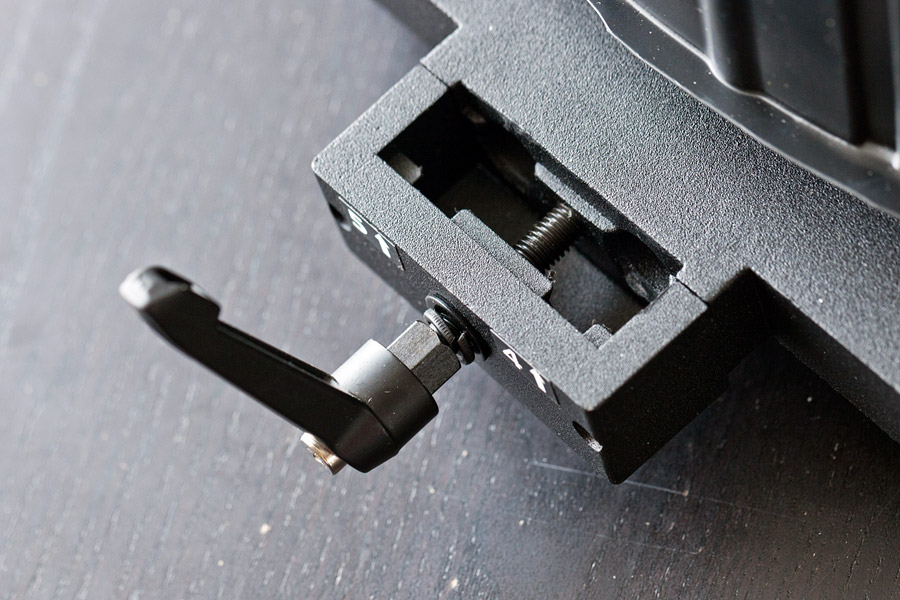

Le système de fixation des extrémités de tubes. On voit bien la rondelle ressort qui maintient le tout et évite à la poignée de se déserrer toute seule :

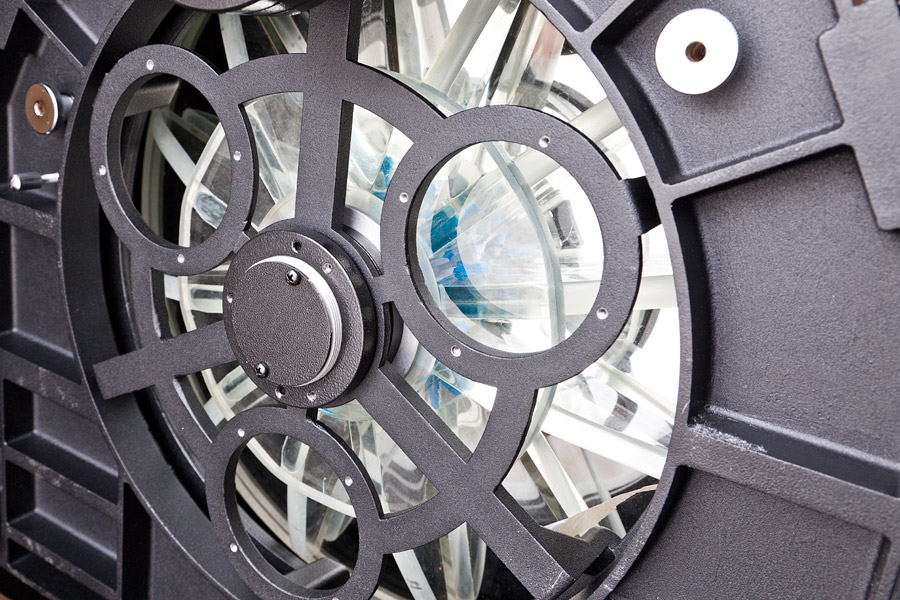

Le miroir est fixé sur un cadre, qui est lui-même fixé à la structure en 3 points :



Poids de l'ensemble, 22,3kg ! Dans les docs, on lit que le miroir fait 12kg. Ok, mais sans la structure alors !



Donc pour le moment, avec le rocker, les tubes et le primaire, on est à 68,79kg !!! Les 70 annoncés parfois sur certains sites US ne sont donc pas bien loin...



Où sont les 50kg annoncés partout, même chez OU ? Je ne pense pas que la version Goto soit à elle seule responsable de 18kg de plus pour le moment...



Aller, dernier carton en vue, le secondaire

Modifié 31 mars 2016 par JBMMV

[Captainboeing]

On dirait du live BFM, manque plus que le bandeau Alerte info pour chaque carton





Tu dois te dire que la journée passe bien vite, non ??

Étrange les alvéoles sous le miroir

Modifié 31 mars 2016 par Captainboeing

[JBMMV]

Ouais, j'aurais pu faire un live vidéo, pas con

[JBMMV]

Et le dernier carton est déballé !



C'est celui de la cage du secondaire.



Comme les autres, l'emballage est très bien étudié et protège bien le tout. On voit autour, la jupe fournie avec. C'est un détail, mais par exemple, sur d'autres dobson, c'est en option, et ça va vite chercher dans les 150 à 180 € pour un 16"...



Soulagement de voir que les renforts sont dans ce carton !

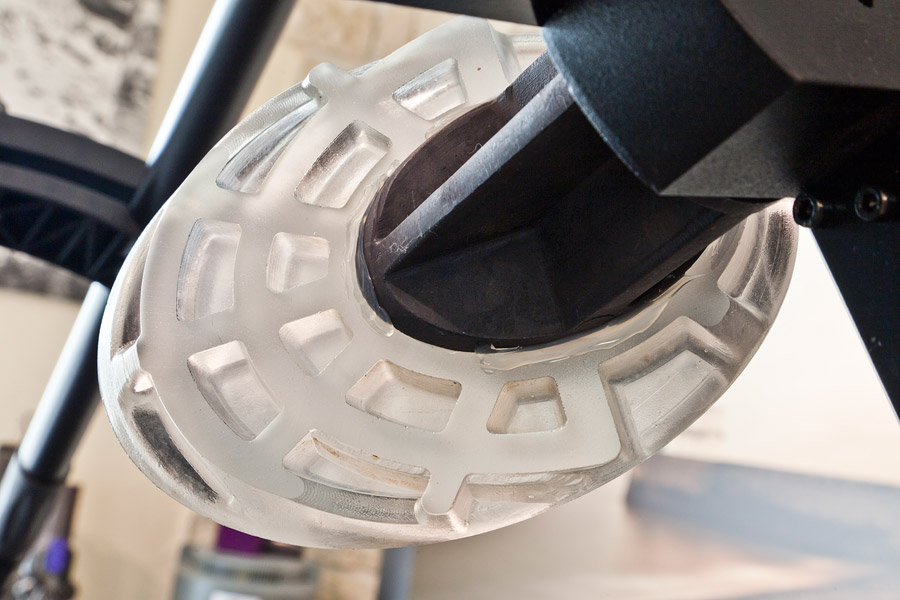

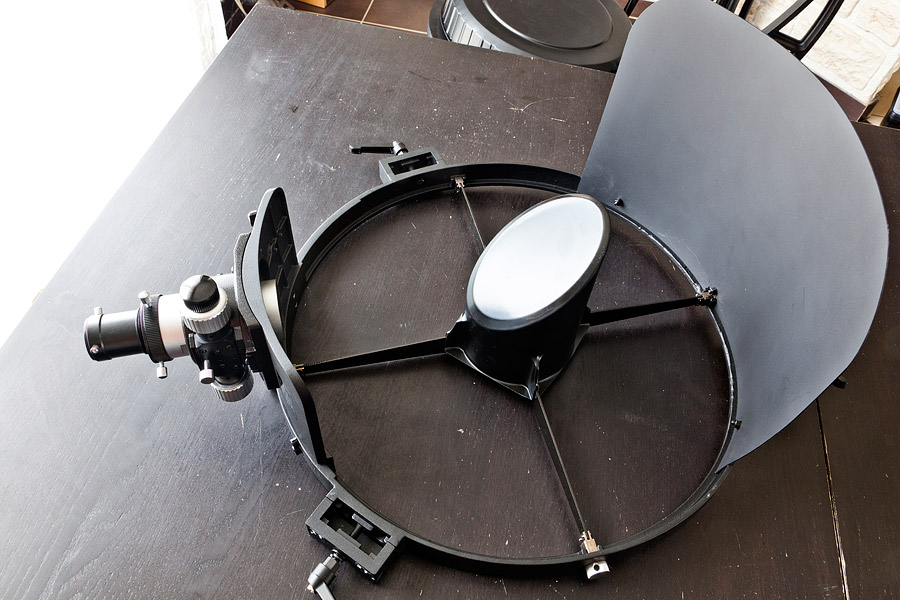

La cage du secondaire, avec toujours le même pot de yaourt et la protection en PVC souple pour éviter les reflets dans le secondaire :

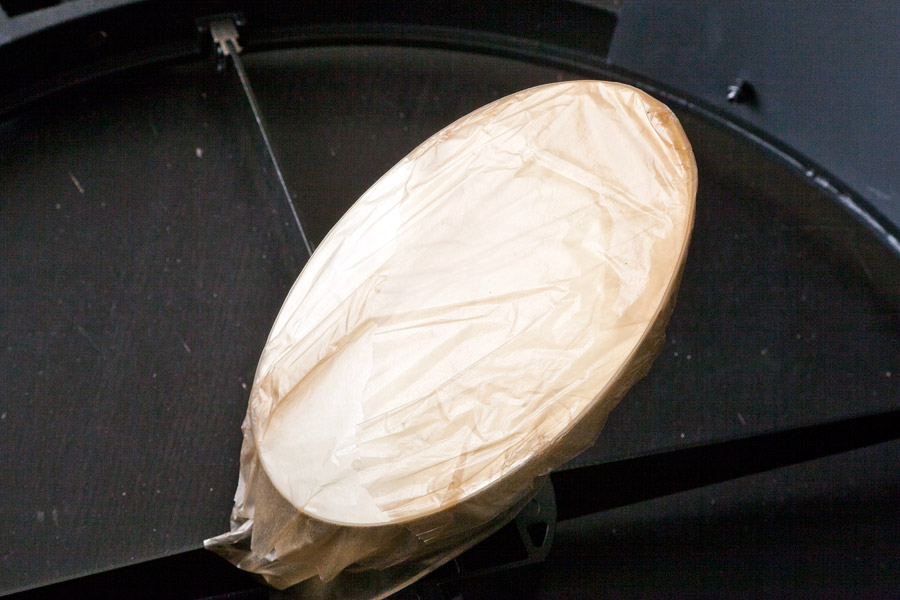

Toujours le même papier de soie sur le miroir :

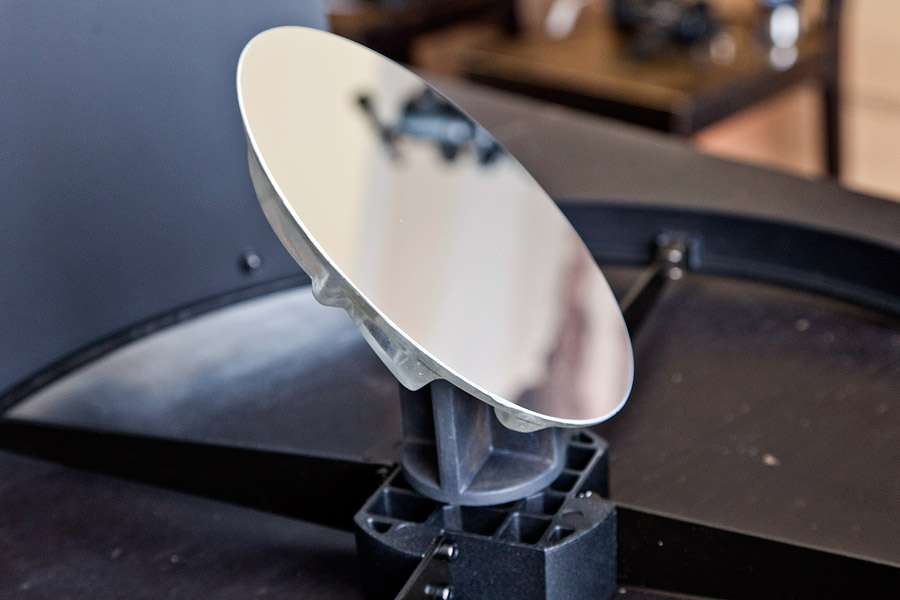

Le miroir secondaire avec sa fixation :



Poids de la cage : 5kg

Poids des renforts : 1,365kg



On arrive donc au total à 75,91kg, chercheur et télécommande comprise !!!



Bref... Je monte le tout, et je reviens...



JB

[Astro_007]

Impressionnant les cartons !!! ça donne une idée du reste...

[zeubeu]

La plaque qui supporte le PO avait été critiquée avant sa sortie, mais je vois qu'elle n'a pas l'air si fine que ça et qu'en plus elle est nervurée ?

[Captainboeing]

La plaque qui supporte le PO avait été critiquée avant sa sortie, mais je vois qu'elle n'a pas l'air si fine que ça et qu'en plus elle est nervurée ?



Sauf erreur de ma part elle a toujours été nervurée, non ? C'est d'ailleurs pour ça que je ne comprenais pas trop les critiques



Par contre je trouve la plaque du pare-buée un peu brut de fonderie. Elle est en quoi d'ailleurs ?

[JBMMV]

Non, j'avais déjà vu, il me semble des versions avec la platine PO non nervurée, et plus fine.



Je vais mesurer, mais franchement, ça bouge pas un poil.



Le plaque anti reflet est souple, en PVC. Assez pratique.

[teddelyon]

Nervuré le secondaire aussi !!!

[JBMMV]

Quelques photos complémentaires...

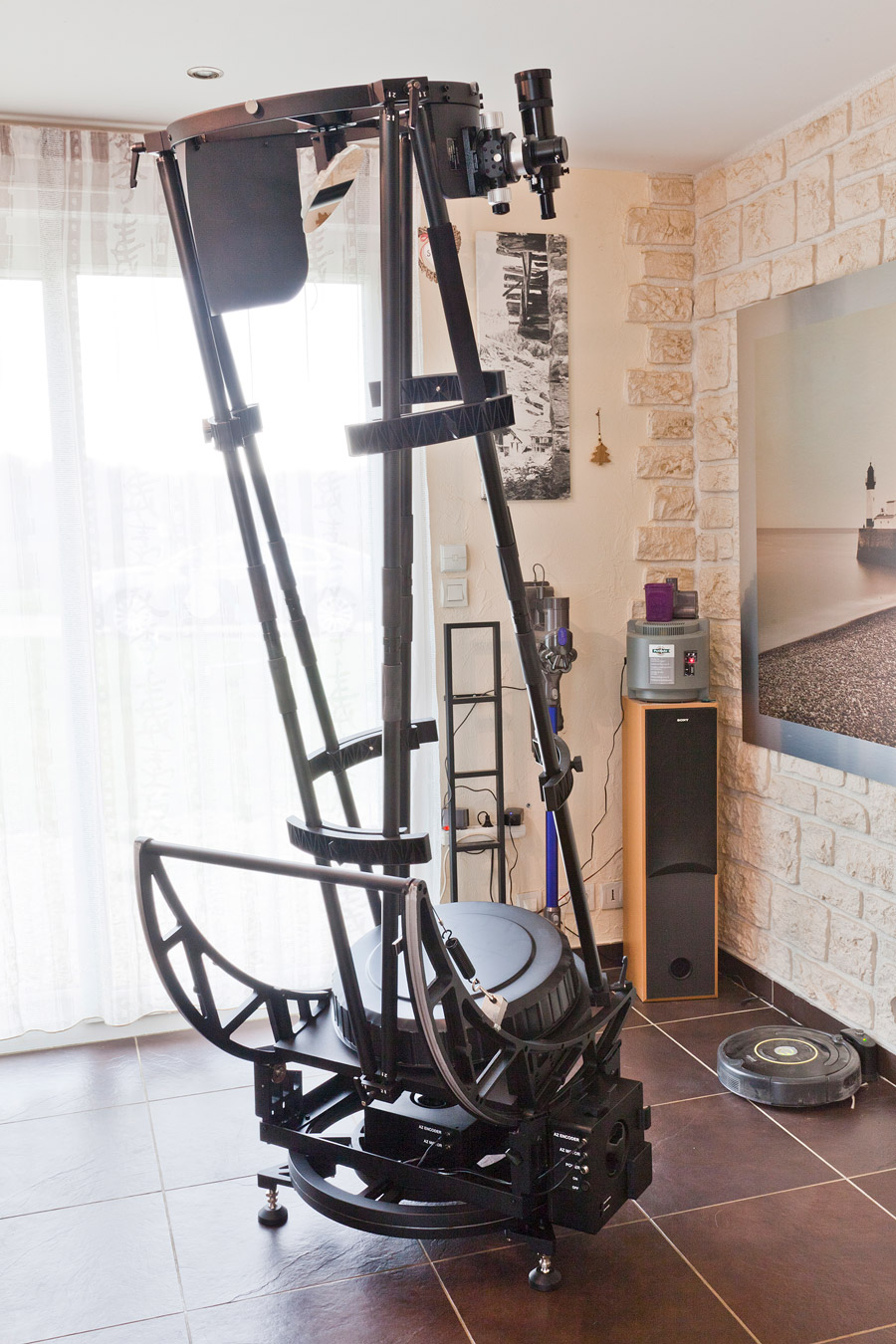

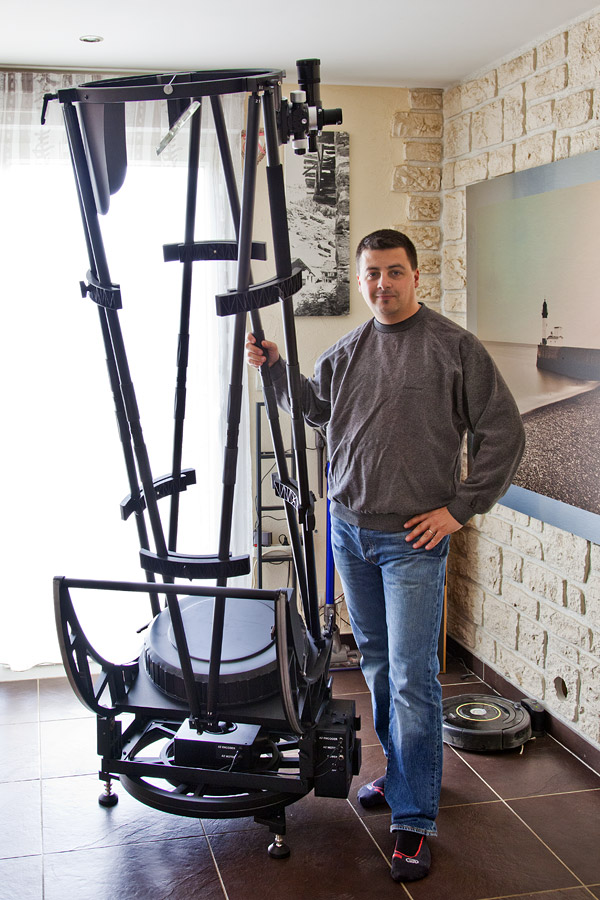

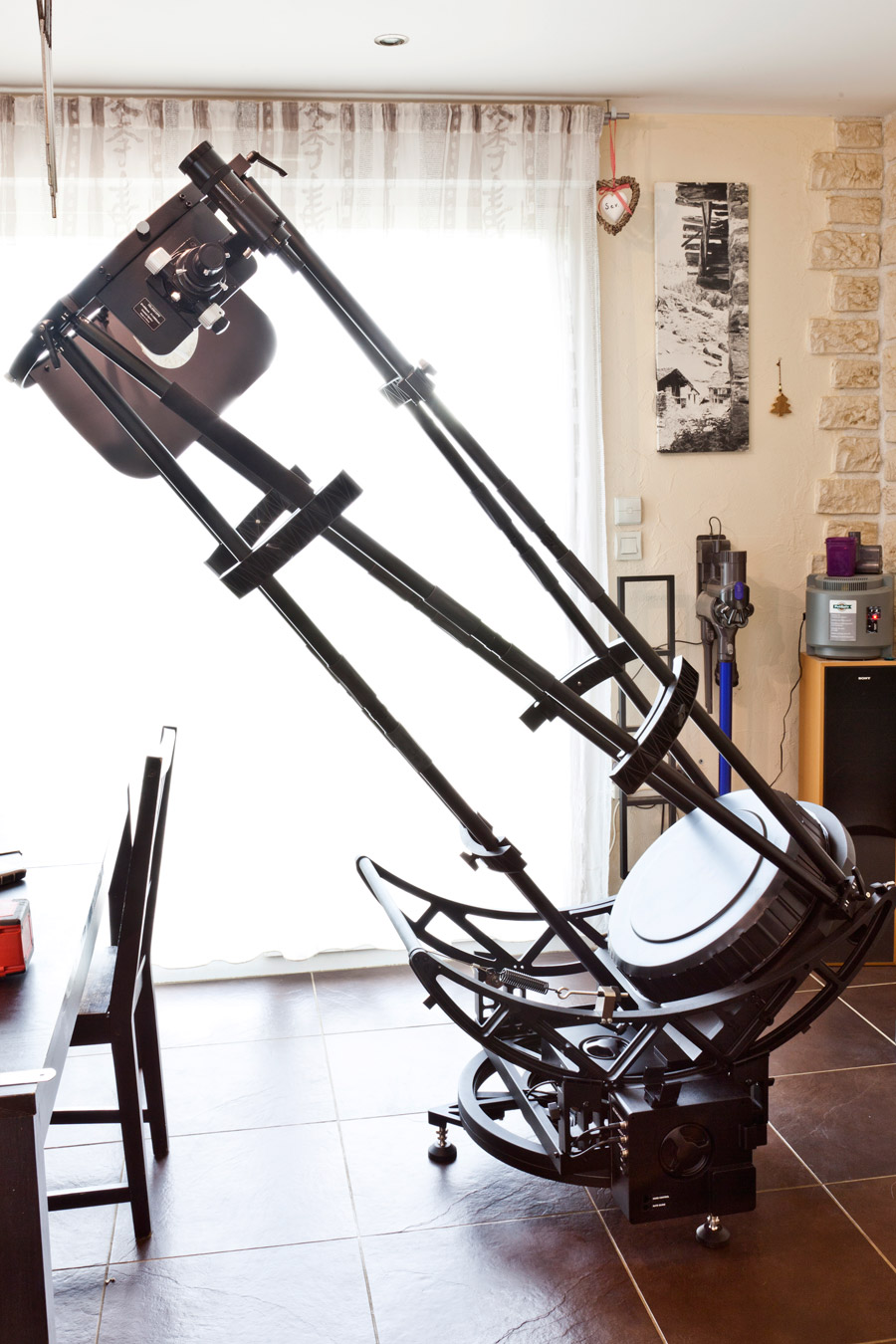

Le dobson complet, sans sa jupe :

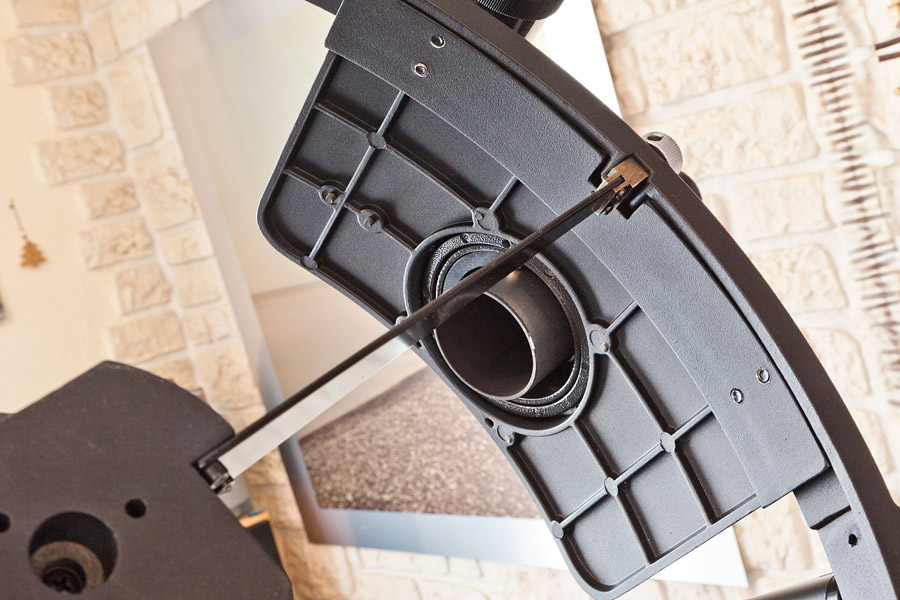

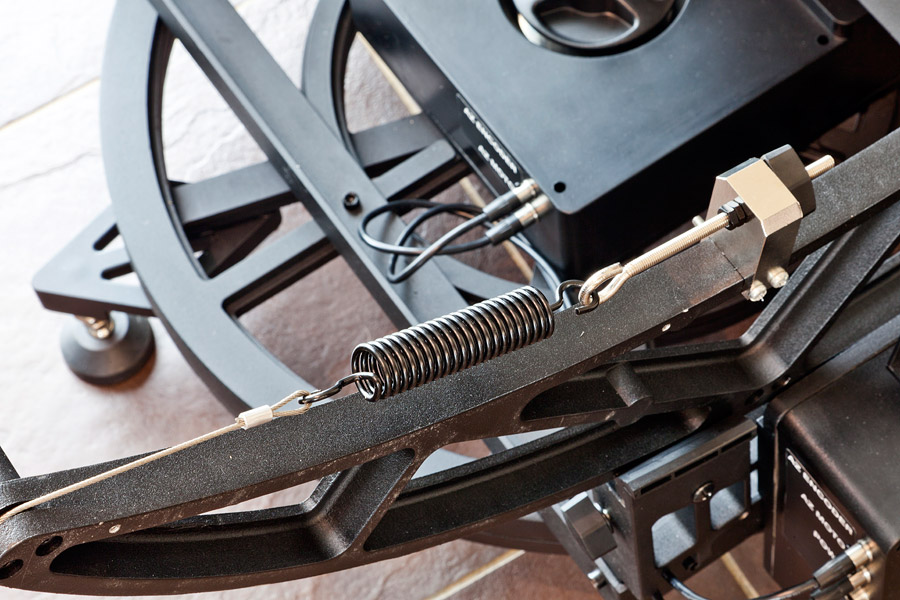

Le système de tension du câble d'entrainement. C'est ce système qu'il faut démonter à chaque fois que l'on veut ranger le dobson et laisser la base dehors par exemple. Pas très pratique au final, je pense...

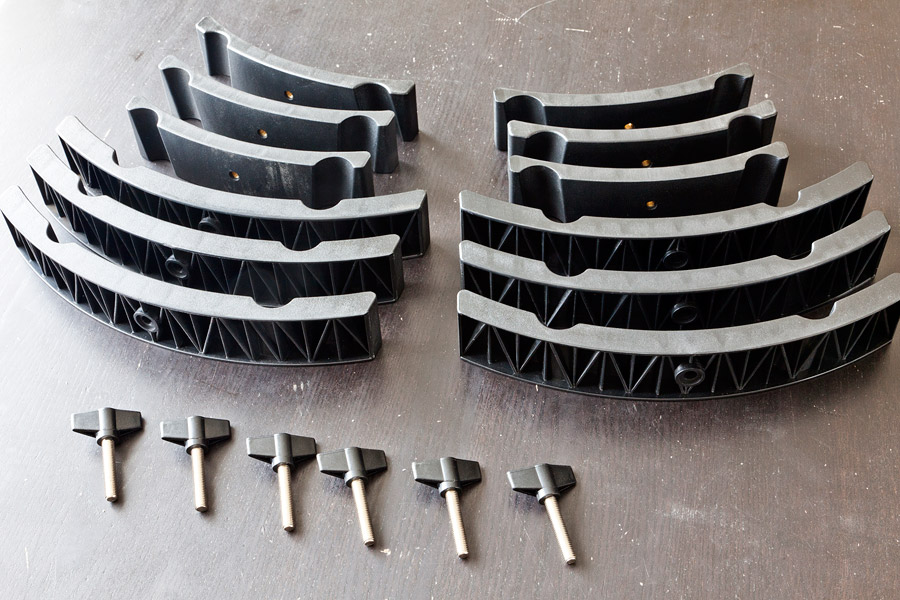

Détails des renforts de tubes :



Détail de la platine PO :



Détail du secondaire :

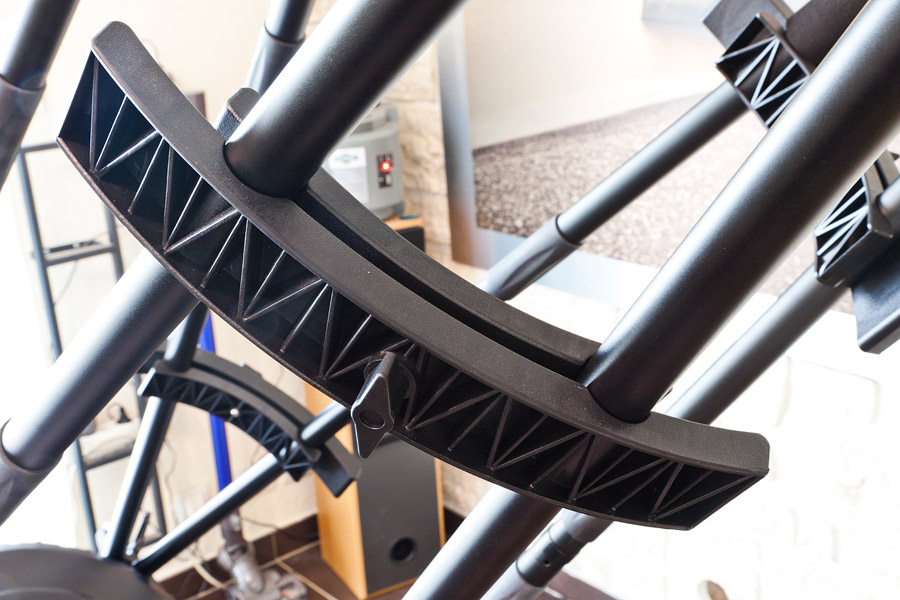

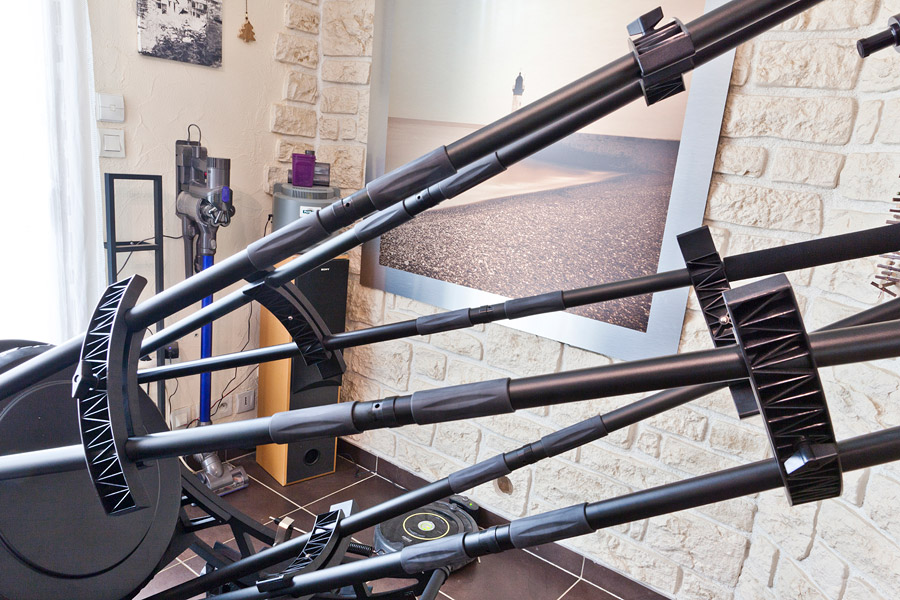

Les renforts sont disposés en quinconce, ce qui rigidifie le tout :

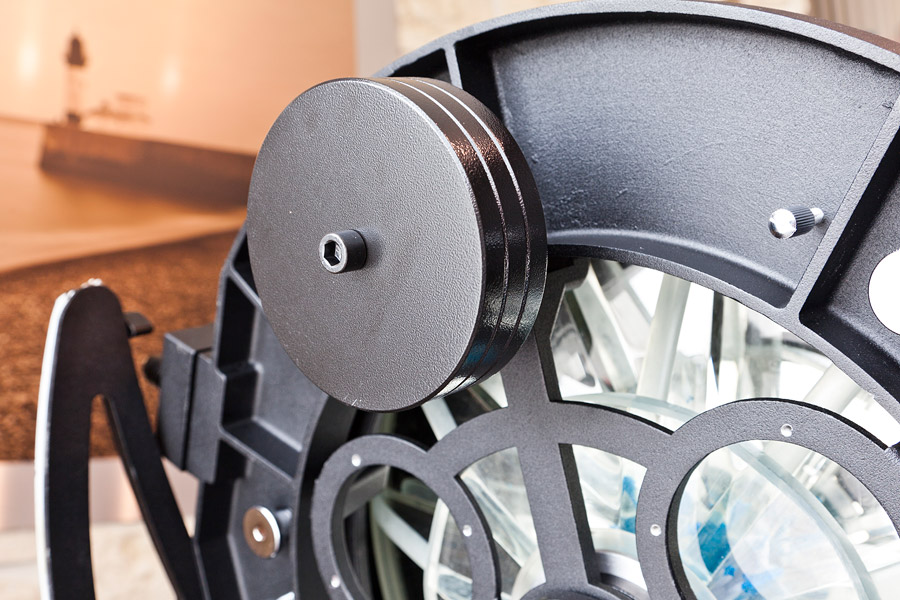

Les contrepoids se vissent et dévissent sur l'axe, pratique et très précis :

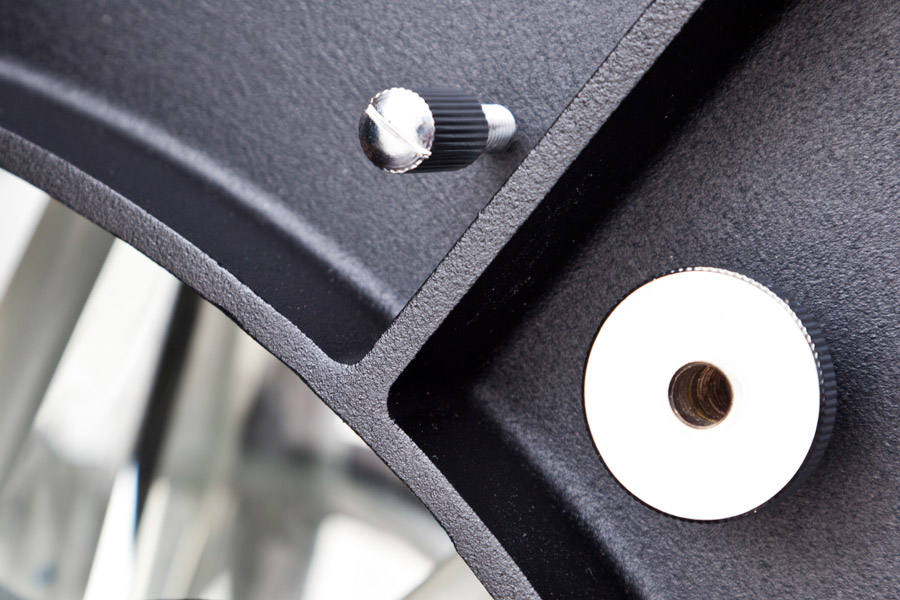

Vis poussante et tirante du réglage du primaire :



Tout est prévu pour mettre 3 ventilateurs :



JB

[AZtro]

impressionnant !



J'imagine la tête de madame ce soir en arrivant dans le salon



[teddelyon]

T'as prévu une sortie dés ce soir ?

[j-marc13]

Super ton post et tes photos !



Bravo pour ton acquisition et merci pour le partage.



C'est passionnant de découvrir cet engin en détail après toutes les commentaires et critiques qui en ont été faits.



A ce sujet, je trouve très courageux de ta part de démarrer ce post. Cela va être amusant de découvrir les commentaires de ceux qui se sont déchaînés sur cette abominable chinoiserie sans la connaître autrement qu'en photo.



Je suis, comme beaucoup, très impatient de découvrir tes premières impressions d'observation.



J'ai moi-même acheté un Orion XX16 Goto il y a deux ans et j'avoue que si l'Astrolitech 18" Goto avait existé à l'époque, j'aurais assurément choisi ce dernier.



Je suis content pour toi de découvrir que la rigidité et la conception ont l'air correctes. Je suis sûr que tu vas te régaler.



En fait, la plus grande interrogation concerne la qualité des miroirs mais tu vas rapidement nous donner ton avis là-dessus.



En ce qui concerne l'emballage, c'est quasiment identique à celui de mon Orion, ce qui confirme la parenté entre les deux marques.



Veinard, tu vas te régaler !



J-Marc

Modifié 31 mars 2016 par j-marc13

[philou31]

Il est vraiment magnifique.

ça va être une sacré logistique pour emmener ce beau bébé en balade.

[j-marc13]

Au fait, je te conseille de remplacer ton chercheur droit par un chercheur coudé redressé.

C'est infiniment plus pratique et confortable, surtout si tu peux modifier facilement l'orientation du RC en fonction de l'altitude de visée.



J-Marc

[Blacksky]

Super reportage photo, merci !



Le P.O. a l'air plus accessible que sur les premiers modèles photos ...

A voir si c'est confortable sur le terrain ! (Au fait, tu mesures combien ?)



Bon ciel !

Vincent

[JBMMV]

Ça fait déjà une belle bête, alors le 20"...



[philou31]

Pour avoir une petite idée : tu mesures combien ?
