Choix porte oculaire serrage annulaire

[Xili]

Bonjour bonsoir



J'ai un peu du mal à trouver un porte oculaire qui conviendrait pour mon newton...

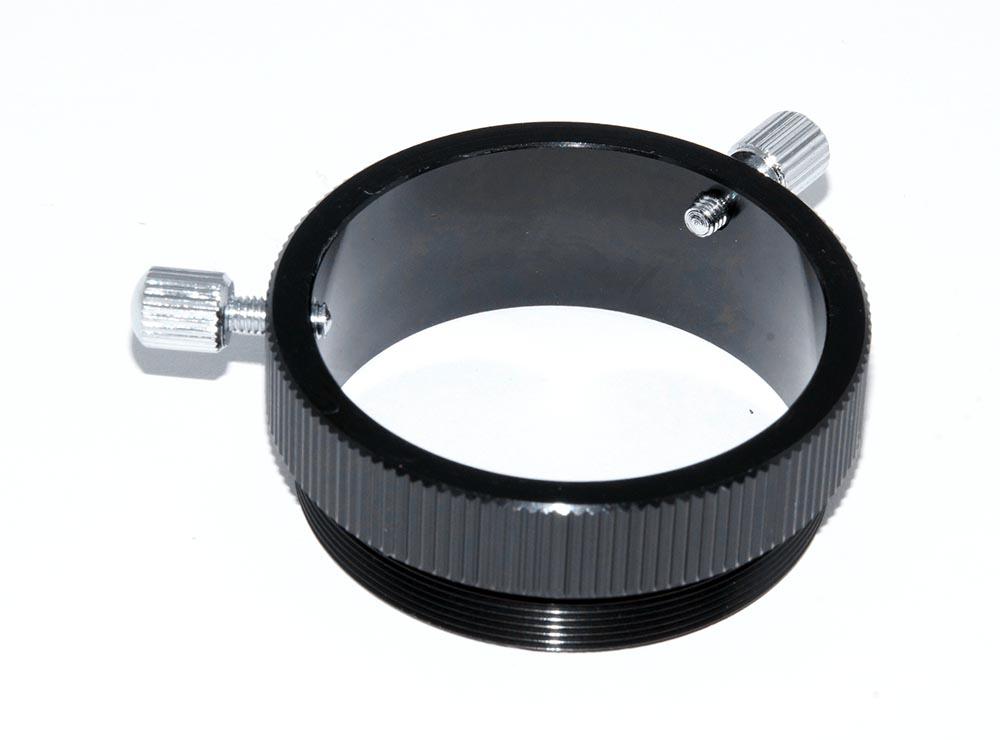

Actuellement j'ai celui là: http://www.teleskop-express.de/shop/product_info.php/info/p4147_Skywatcher-short-design-2--adapter-for-Crayford-focusers.html



Mais ces deux vis à 120° m'apportent du tilt et abiment le correcteur...



Donc j'en cherche un annulaire ou autocentreur pour le remplacer. Il faudrait:

- qu'il soit court parce que j'ai peu de marge pour la mise au point

- que ce soit du M54 mâle coté télescope

- que ce soit du 2" coté imageur (je rentre le Canon 500D monté sur un diviseur optique, lui même monté sur le correcteur de coma)



Donc j'ai repéré celui là en serrage annulaire: http://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/fixation-a-serrage-annulaire-pour-porte-oculaire-skywatcher_detail

mais il n'a qu'une seule vis... Ça me semble quand même très limite, sachant que je commence à faire de la photo à distance il faut que ça tienne bien dans le temps, trop de risques que la vis se desserre ici.



En cherchant directement dans google image je suis tombé sur celui là:

http://laclefdesetoiles.com/bagues-d-adaptation/2837-adaptateur-2-skywatcher-geoptik.html

Le diamètre du filetage n'est pas précisé alors j'ai demandé confirmation par email. Au moins ici il y a deux vis...



Mais sinon ce que j'aimerais c'est un Baader clicklock, il y a beaucoup de diamètres différents... sauf le M54 bien sûr. :/

À moins que j'ai mal cherché?

Vous connaitriez un porte oculaire dans ce genre qui pourrait faire l'affaire? Ou d'autres modèles à serrage annulaire à me proposer



Je pourrais toujours mettre le clicklock en M68 + une bague adaptatrice:

http://www.teleskop-express.de/shop/product_info.php/info/p2428_Baader-2--Click-Lock-eyepiece-holder-for-M68-thread--Zeiss-.html

http://www.teleskop-express.de/shop/product_info.php/info/p7254_TS-M68-System---adapter-from-M68x1-to-M54.html

mais ça commence à faire très cher pour rien, et un peu trop de back-focus aussi je pense.



Merci

[Xili]

Petit up

Personne ne connait un PO qui tient la route pour mon télescope?

C'est pourtant plutot courant les Newton type Orion/Skywatcher... :/

[Astropat01]

Si le Click Lock va aider à autocentrer (très bon accessoire cela dit), le PO lui même ne tient pas la charge, et c'est lui qui va tilter.

Faut voir, mais je réfléchirais plutôt à économiser pour acheter un bon PO pour ce tube.(FT ou Moonlite)

[Xili]

Ouais un meilleur porte oculaire c'est prévu aussi, mais pour le moment je peux pas.

J'ai déjà mes deux vieux ordis fixe et portable qui sont en train de rendre l'âme, déjà fait pas mal de dépenses pour équiper mon abri pour le remote et tout et tout...

Donc pour le moment je peux juste me permettre un petit accessoire à 70/80€ max



Je le vois bien quand je serre mon correcteur de coma dans le PO qui est en photo dans mon premier message, j'ai tout le temps un petit décalage de quelques dixièmes de millimètres d'un coté

Donc le clicklock serait pas mal en attendant

Ici: http://www.astronome.fr/produit-bagues-et-raccords-systeme-de-blocage-clicklock-cl-508mm-1900.html

il y a écrit "skywatcher", je leur ai demandé le diamètre, j'attends la réponse

[Astropat01]

oui, il faut rester sur cette option click lock, quitte à remonter un peu le miroir primaire pour compenser le tirage.

[OrionRider]

Sur la page de ton PO chez TS, il y a la solution, suffit de rouler un peu vers le bas:



http://www.teleskop-express.de/shop/product_info.php/info/p4018_TS-2--Adapter-mit-Ringklemmung-fuer-Skywatcher-Newtons.html



mais il n'a qu'une seule vis...

Ben oui, c'est même le principe d'un serrage annulaire: une vis qui pousse sur une bague en laiton. Deux vis ne feraient pas mieux.

Si tu es parano tu peux mettre un peu de frein-filet sur la vis ('Loctite'), mais en serrant bien c'est en principe inutile.



Le click-lock, ça ne conviendra pas: pas assez de backfocus, il fait 31mm de haut + l'adaptateur M54.

Modifié 14 avril 2016 par OrionRider

[Xili]

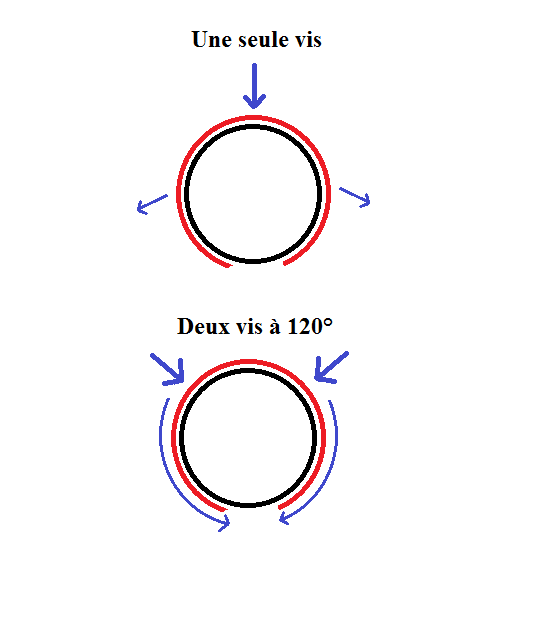

Voici ma vision des choses pour la différence entre une seule vis et deux vis







Sur celui là par exemple ya deux vis: http://laclefdesetoiles.com/bagues-d-adaptation/2837-adaptateur-2-skywatcher-geoptik.html

Mais ils m'ont répondu, c'est du 51mm...



Si le clicklock je le trouve en M54, 31mm sans avoir besoin d'adaptateur ça peut passer, je mesurerai bien ce weekend



Au pire j'achète l'autre que t'as linké et je perce + taraudage et j'aurai ma seconde vis

[OrionRider]

Le dessin du dessus est incorrect.

La bague fendue en laiton est elle-même dans une gorge, elle ne peut que se contracter sous la pression de la vis.

Ses extrémités glissent contre la gorge et se rapprochent, diminuant le diamètre.



Après, si tu veux plus de vis, libre à toi d'en ajouter autant que tu veux, suffit de percer et de tarauder. Mais tu risques d'empêcher la bague de glisser, les accessoires seront alors 'pincés' en deux points au lieu d'être maintenus sur tout le pourtour.



Modifié 15 avril 2016 par OrionRider
