HeQ5 réglage jeu AD

[echosud]

Une petite question me turlupine depuis quelques temps et je n'arrive pas a trouver une réponse fiable, monture HEQ5 :



pour régler le jeu en AD ( c'est le même principe en Dec ) :

- on desserre les 3 visses BTR de la platine qui supporte la visse sans fin

- on règle grâce a la visse qui pousse la platine ( sous le cache du boitier "électrique" ) afin de rapprocher la visse sans fin de la couronne

- on régle le jeu grace a la visse opposée ( celle qui l'éloigne )

- on resserre les 3 visses BTR pour tester, puis définitivement une fois le bon réglage trouvé.



Ma question : faut il à la fin desserrer un peu les 2 visses de réglage , surtout celle qui appuie sur la grosse couronne ? En y réfléchissant je me dit que oui car le réglage est fixée par la platine vissée par les 3 BTR et ce n'est pas optimum d'avoir une visse qui frotte sans cesse sur cette roue.



Pour l'autre il me semble que ce n'est pas important car elle appuie sur une cale fixé sur la platine.



N'ayant aucune certitude je préfère passer pour un ignare que de continuer à massacrer ma monture



bon ciel,

[olivdeso]

Il y a un problème. Aucune vis ne doit pas appuyer sur la couronne.



Les 2 petites vis BTR servent au réglage et peuvent rester en place serrées, ça ne gène pas normalement.



Je te remet le lien vers le tuto d'Astrobaby au cas où :



http://www.astro-baby.com/heq5-rebuild/heq5-we1.htm

[Fred_76]

Arghhh, ça me rappelle qu'il faut que j'achève la traduction des pages d'Astrobaby...

[olivdeso]

D'ailleurs tu peux lui dire que la procédure de réglage du jeu n'est pas optimale, surtout en AD.

- il faut laisser un tout petit peu de jeu

- il faut vérifier qu"il n'y ait pas de point dur sur toute la rotation de la vis sans fin.

Les vis d'AD tournent à peu près rond, par contre celles de DEC c'est nettement plus ivale, d'où la vérif nécéssaire.

[echosud]

merci,



mais je pense qu' une petite visse appuie sur cette couronne , sur sa partie lisse

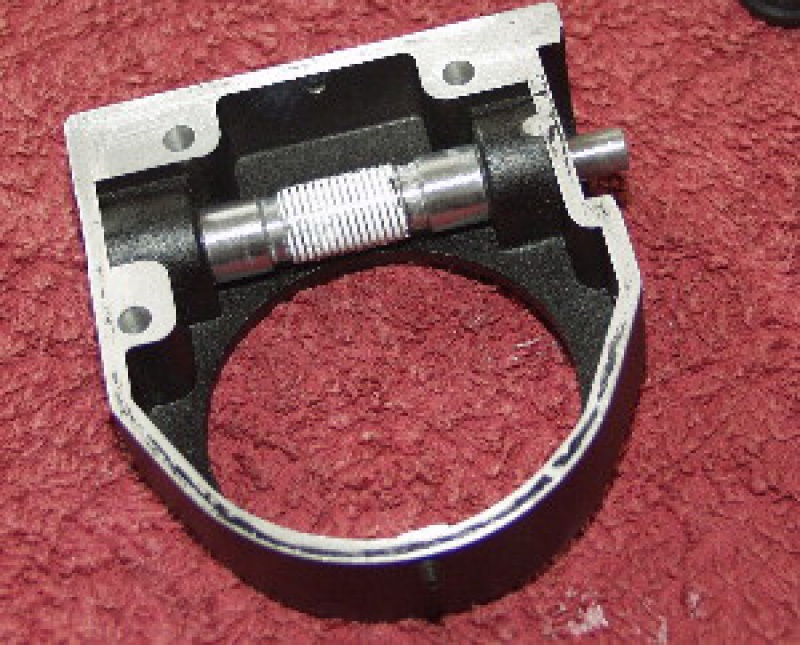

la visse qui est en bas sur cette photo :





du coup elle rapproche la visse sans fin de ladite couronne par translation de toute la platine de support,

si elle n'appuie pas sur la couronne je ne vois pas ou elle s'appuie.



de manière fonctionnelle, je n'ai pas vue de différence entre serrée ou non.

[Fred_76]

Il doit normalement y avoir une petite butée.

[echosud]

Merci pour vos réponse , mais

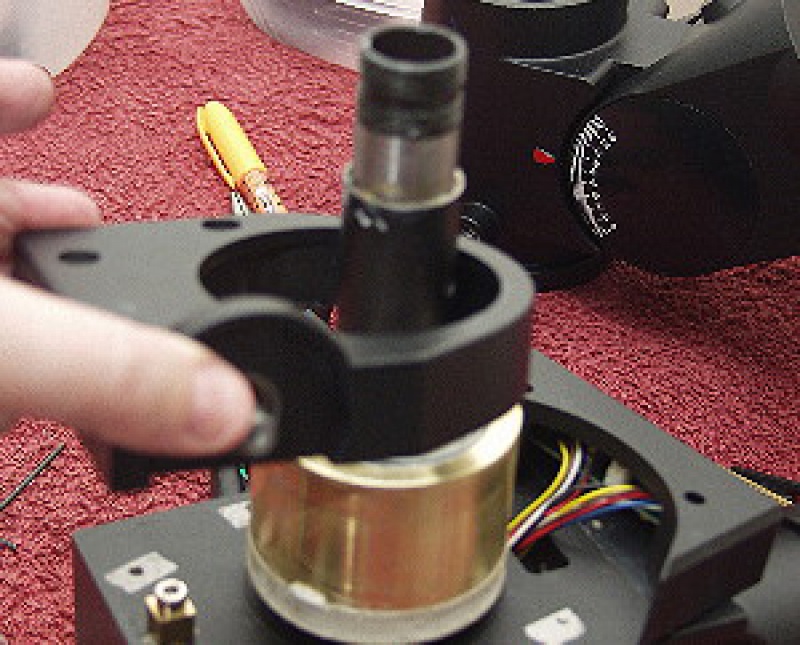

Sauf erreur de ma part la petite buté ( visible sur la première photo en bas a G) concerne la visse située sur la partie plane de la platine ( en haut sur la deuxième photo )



Je ne vois pas de buté entre la visse sur la partie arrondie de la platine ( en bas sur la 2 eme photo ) et la couronne , il me semble avoir lu qu'elle appuyait directement, d'ou mon interrogation à la laisser serrée après le blocage de la platine par ses 3 BTR.
