Cercles Gradués

[gerard33]

Bonsoir,

je cherche un soft pour me faire un cercle gradué (100 graduations sur le pourtour, une sur dix annotée )

j'avais trouvé "Galva" mais il ne cesse de planter

[manudu74]

salut

c'est ce genre de cercle?







Pour moi c'est discret68 qui m'a aidé, essaye de voir avec

Modifié 11 avril 2016 par manudu74

[astrotech]

Bonsoir Gérard



Si tu ne trouves pas de logiciel, je dois pouvoir te faire cela sous autocad.

Un cercle c'est 360° soit 400 grades. Donc si tu veux 100 graduations cela fait une graduation tous les 4 grades. Sur le papier c'est simple...

@+

Steph

[gerard33]

Bonjour

salut

c'est ce genre de cercle?

non, c'est vrai que j'ai été assez succint dans mes explications en fait je suis en train de me faire un couteau de Foucault

je dois pouvoir te faire cela sous autocad.

salut Steph, si tu as une minute

il faudrait qu'il fasse Ø 8cm

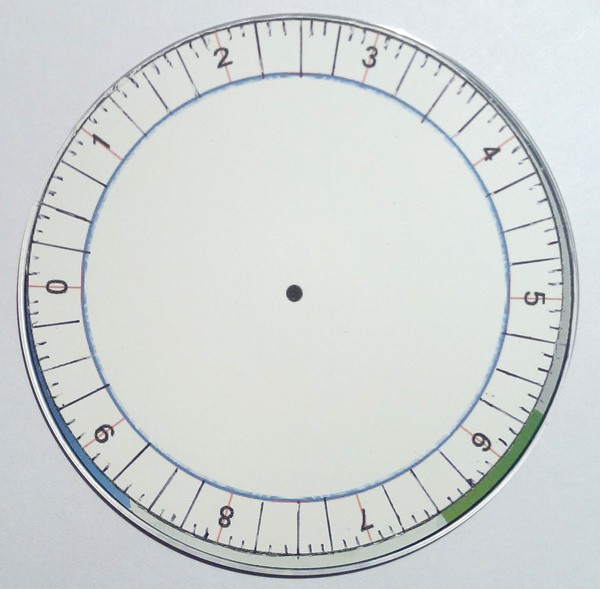

j'en ai fait un à la main mais ....

j'ai raté le collage sur le support (mini CD) et, en plus je m’aperçois que je me suis planté dans les plus fines graduations

mon mail astrottoirs33@gmail.com

si c'est trop compliqué, ne te prends pas la tête, je m'en referai un à la main

[gerard33]

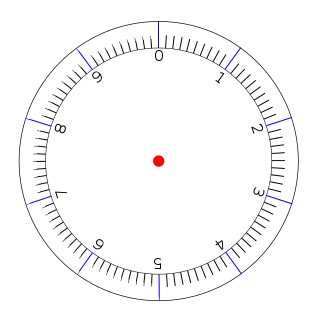

C'est bon, j'ai retrouvé le principe avec Inkscape



Modifié 12 avril 2016 par gerard33

[dnargel]

Bonjour Gérard, tu sais qu'il existe des rapporteurs circulaires de plusieurs diamètres dans les boutiques pour dessin. J'en utilise de 30 cm sur mon Newton de 200 Texereau/Pierre Bourges depuis de nombreuses années. Ils me permettent de trouver les planètes en plein jour. Bonne chance.

[gerard33]

Bonjour Gérard, tu sais qu'il existe des rapporteurs circulaires de plusieurs diamètres dans les boutiques pour dessin. J'en utilise de 30 cm sur mon Newton de 200 Texereau/Pierre Bourges depuis de nombreuses années. Ils me permettent de trouver les planètes en plein jour. Bonne chance.



Merci , mais, cela n'aurait pas été facile de faire 100 graduations sur un diamètre de 8 cm

[dnargel]

J'avais oublié ce critère d'exclusion

[skat44]

Bonjour,

Il y aura un atelier Foucault aux Euroastro,on pourra comparer, à bientôt.

J e n ai pas encore pris le temps d etalonner la molette.

[gerard33]

Salut viticulteur stellaire

je ne sais pas encore si je vais pouvoir venir à Liré

pour des raisons perso, je ne pourrai enchaîner NAT et EUROASTRO comme l'an passé

ça serait bien on verra

[F6GIR]

Merci , mais, cela n'aurait pas été facile de faire 100 graduations sur un diamètre de 8 cm

Bonjour

Comme rapporteur universel je trace une circonférence de rayon 57.3mm.

Chaque mm sur le pourtour vaut 1°.Les angles de 15,30,45,60,90,120 ne posent pas problème.

Pour plus de précision j'utilise un réglet souple pour mesurer les angles intermédiaires entre ces angles faciles à tracer.

[den]

Un petit programme pour faire des cercles de coordonnées : http://www.cgtk.co.uk/metalwork/reference/divider



Il faut expérimenter. 360(ou 100 pour GG) et 10 sur les deux premières lignes sont un bon départ et ensuite chercher la "print size" qui correspond à l'imprimante pour avoir la taille recherchée (faire des essais sur papier).

Impression sur transparentde rétroprojecteur et collage au double face : http://www.reto.fr/stock2/images/telden04.JPG

[gerard33]

Un petit programme pour faire des cercles de coordonnées : http://www.cgtk.co.uk/metalwork/reference/divider



Il faut expérimenter. 360(ou 100 pour GG) et 10 sur les deux premières lignes sont un bon départ et ensuite chercher la "print size" qui correspond à l'imprimante pour avoir la taille recherchée (faire des essais sur papier).

Impression sur transparentde rétroprojecteur et collage au double face : http://www.reto.fr/stock2/images/telden04.JPG



Excellent

[jpch84]

un fichier des cercles d'azimut format ai (adobe illustrator), il peut s'ouvrir avec photoshop, y'a plus qu'a choisir la dimension : www.charrasse.fr/forum/azimut2.ai

ensuite il faut découper l'image pour que ce soit imprimable an A4 (7 morceaux chez moi).

Par exemple sur papier : http://www.promo-papier.fr/fr/papier-autocollant-imprimante-laser-led/186-polyester-adhesif-blanc-satine-laser-155-format-a4-25-feuilles.html





pour la hauteur, un niveau électronique a 20€ : http://www.webastro.net/forum/showthread.php?t=151020



Edit/ désolé pour le déterrage, je me suis tous simplement gouré de fil pour la réponse.

Modifié 16 septembre 2017 par jpch84
