démontage mak 180 skw.

[petit lion]

bonjour à tous.



voila suite à un incident en faisant la colim sur étoile je me suis retrouvé avec une dès vis de colim au bout de ma clef " btr "

maintenant j'ai une rondelle qui se promène dans le tube.

donc il va falloir que je procède a l'ouverture pour remettre tout en place .



j'ai bien entendu chercher sur le forum, googoole et j'ai appeler OU mais ils n'ont rien a part bien sur de le renvoyer chez eux pour la réparation mais bon, si je pouvais éviter cela ça m'arrangerais.

mais je n'ai rien trouver au niveau explication ou autre .



ma question est : est-ce-que quelqu'un aurait une explication ou documentation sur le système de barillet de ce modèle de mak ?





je serais accompagné du club de la SAH http://www.sahavre.fr/ hop un p'ti coup de pub au passage pour le démontage.



merci de votre aide.

franck

[Quercus]

Je ne peux t'aider mais ça pourrait bien m'intéresser aussi

Modifié 24 avril 2016 par Quercus

[Fredjel]

Oups!



J'ai déjà démonté le ménisque pour nettoyage mais pas la partie du barillet. Mais je vais suivre ce post avec intérêt.

[alaindumercantour]

Ah ben bravo la SAH ! Je vois qu'on forme bien les jeunes...



(Humour bien sûr)



Bonnes observations à toutes et tous ! alain

[Quercus]

Oups!



J'ai déjà démonté le ménisque pour nettoyage mais pas la partie du barillet. Mais je vais suivre ce post avec intérêt.

Salut,

tu l'a complètement démonté ou tu as laissé le cerclage??

Si tu as des photos ça serait intéressant

[petit lion]

Je n'ai rien démonté pour le moment, je cherche surtout des infos pour l'ouvrir et la procédure à suivre .

Le personnel de la SAH n'en a jamais démonté non plus .

[Captain Flam]

Regarde cette vidéo, je pense que ça va te rendre service



[Fredjel]

Salut,

tu l'a complètement démonté ou tu as laissé le cerclage??

Si tu as des photos ça serait intéressant



Non, juste le ménisque. C'est très simple, il suffit d'enlever les 4 vis en ayant au préalable pris soin de marquer par un scotch l'apairage tube-ménisque.

[jm70]

Je profite du post, je voudrais enlever le miroir secondaire sur un 127 SW , j'ai vu la video en anglais, il faut devisser le support du miroir mais rien ne bouge... je pose la question est ce que le montage des anciens mak 127, les bleus, ont le meme montage ?

[petit lion]

bonsoir bon ça y est le mak a été démonté et remonté sans rencontrer de difficulté .

le système est asser simple par contre il faut être 2 pour l'opérer.



tout d'abord le mettre sur sa monture a l'horizontal et dévissé toutes les vis autour .





il n'est pas nécessaire de faire des repères pour le remontage vu que les 2 grosses vis qui sont rapproché sont visser directement dans le corps du tube.

ensuite délicatement tiré le barillet .





après enlevé le cache en caoutchouc de la molette de MAP en tirant dessus et ensuite il y a une vis au milieu de la molette de MAP, la dévissé et ensuite dévissé a la main la molette avec les roulements .

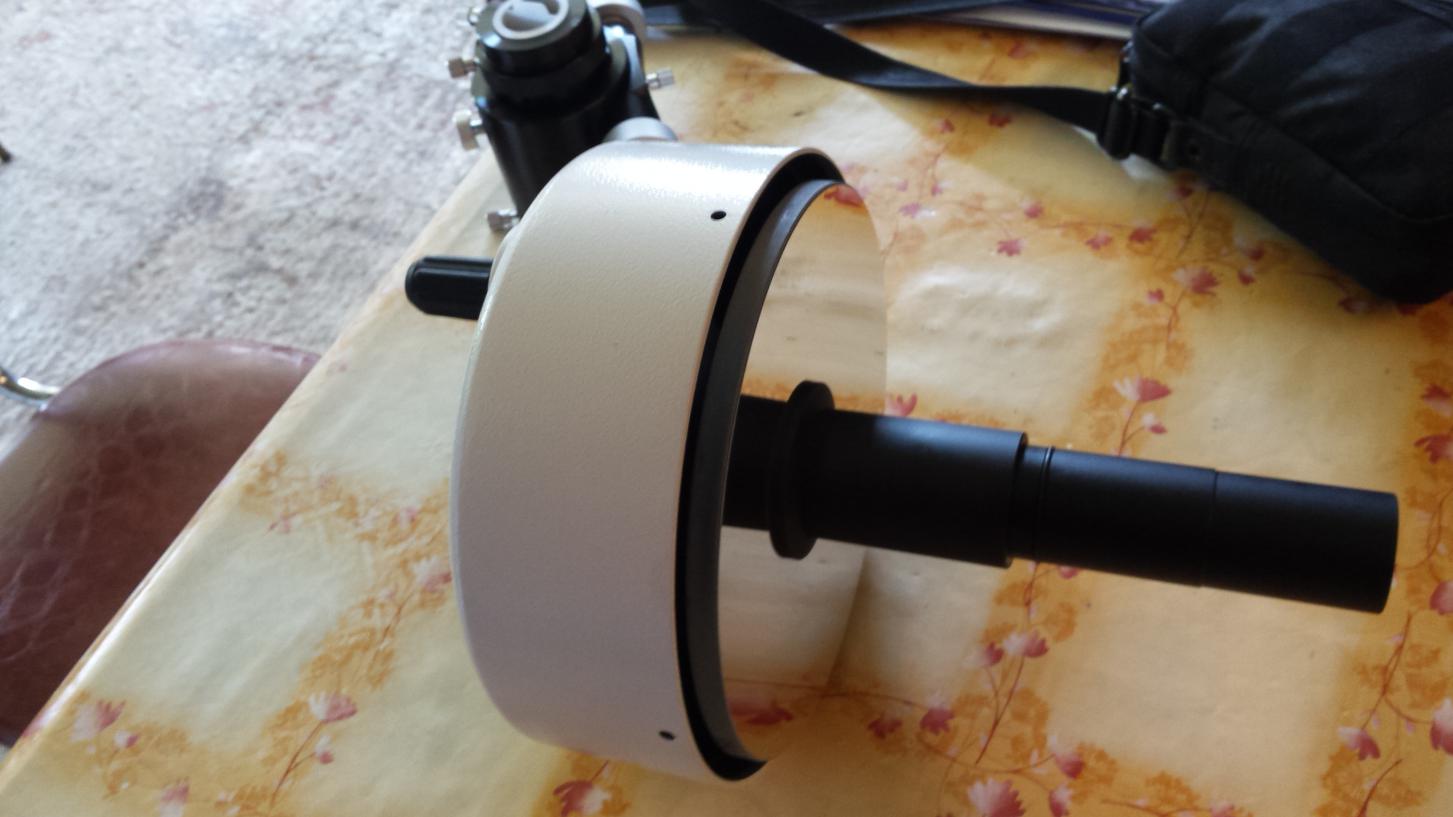

c'est à partir de la qu'il faut être 2 pour retiré le corps (blanc) et le miroir parce qu'il faut tenir la tige fileté de la molette de MAP pendant que la 2ieme personne maintien le bloc barillet miroir .

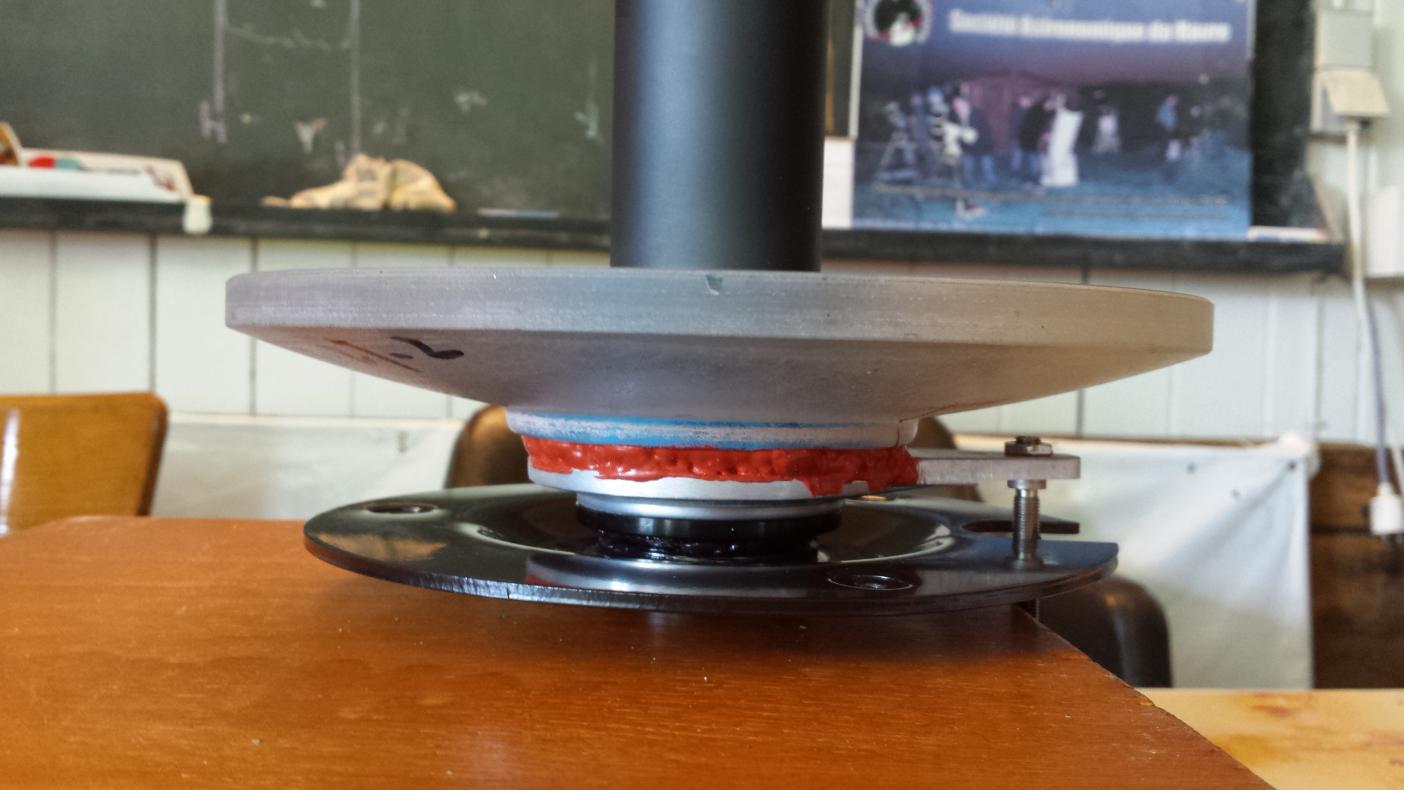

miroir sorti





ensuite la rondelle que je parlais est en fait un joint torique qui viens ce mettre sur les vis poussante , il n'est pas coller et viens faire compression sur le barillet .

les vis sont asser courte je trouve ils auraient pu faire une sorte de tête plate au bout pour évité ce genre de mésaventure.



voila maintenant après avoir dégrossi la collim cette après midi je m'en vais finir la collim sur étoile vu qu'il fait beau.



merci à yannp29 de la SAH pour le coup de main .



voila bon ciel à tous.

[alaindumercantour]

Félicitations !
