soleil Filtre solaire Astrosolar pour Dobson Skyvision

[stefg1971]

Bonjour,



Je ne pensais pas poster dans cette partie du forum, étant donné que j'atteins péniblement un niveau poussin + en bricolage



Le transit de Mercure était l'occasion de se bouger un peu et de profiter du diamètre conséquent de mon dobson Skyvision 400. Mais fabriquer un filtre sur un tel diamètre n'est pas si courant si j'en crois ce que lis sur les forums.



J'avais donc plusieurs contraintes :

- le grand diamètre et une feuille astrosolar pas facile à tendre et qui risque de se gonfler comme une voile au premier coup de vent.

- Et surtout une araignée qui dépasse de plusieurs centimètre du bord supérieur de la cage du secondaire, il faut donc éloigner le filtre.

- le poids, pas envie de trop déséquilibrer le dob

- la sécurité, un système solidement fixé évidemment.



Voici en quelques étapes mon modeste bricolage :

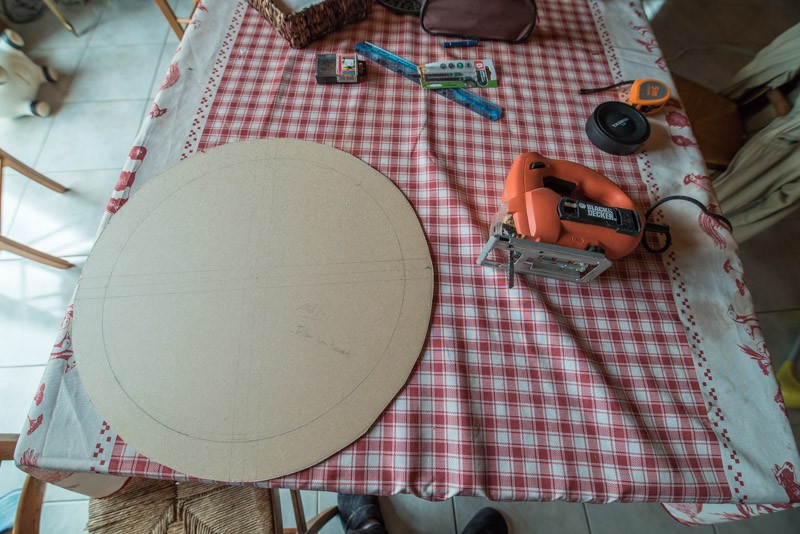

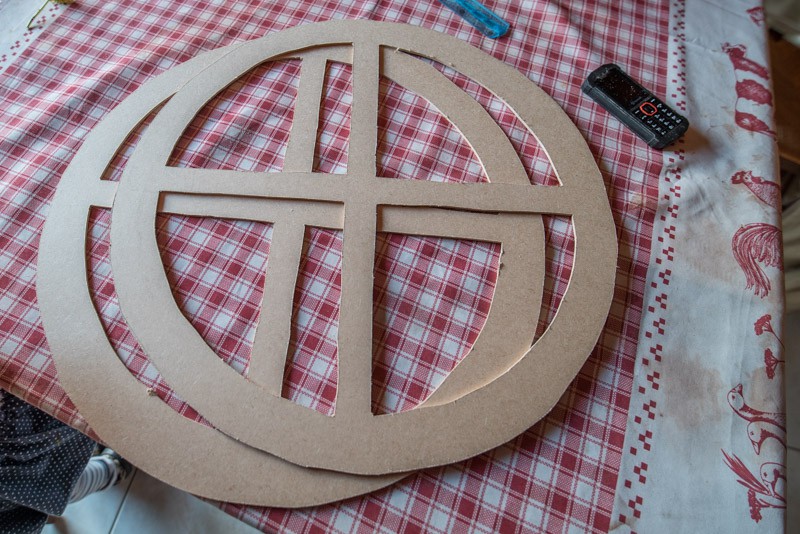

étape 1 : découper à la scie sauteuse dans des plaques de mélaminé d'épaisseur de 3mm des anneaux à la dimension de la cage du secondaire. J'ai gardé une croix qui suit les pattes de l'araignée afin de maintenir la feuille et qu'elle ne ploie sous son poids.

J'ai fait deux plaques pour bloquer après la feuille d'astrosolar en sandwich

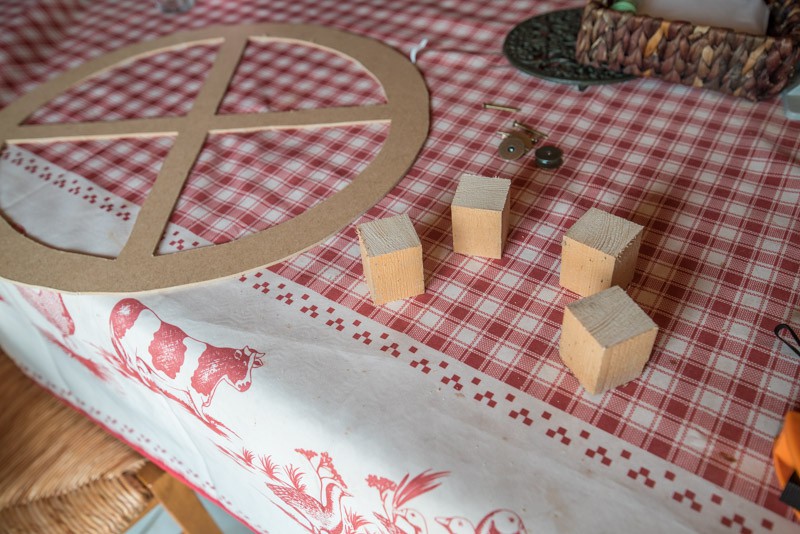

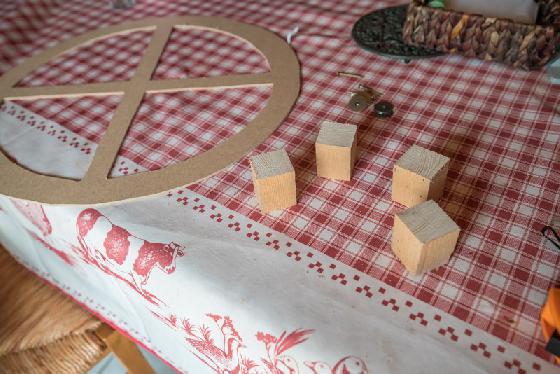

étape 2 : débiter un tasseau en blocs de bois, ils me serviront d'entretoise entre le filtre et le bord de l'anneau

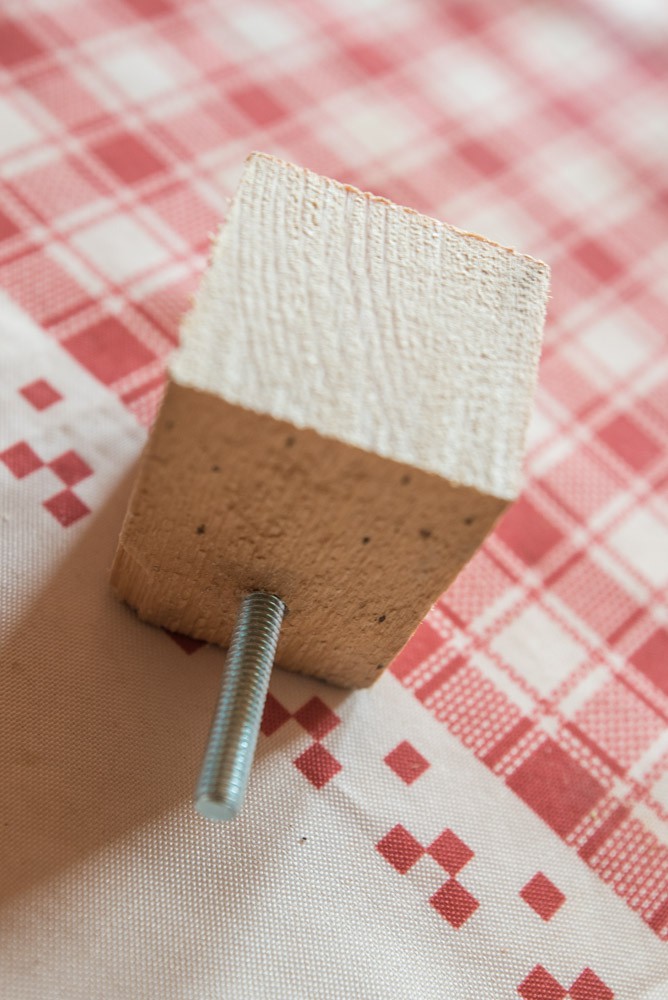

étape 3: percer les blocs et insérer une vis qui dépasse d'environ 2-3 cm

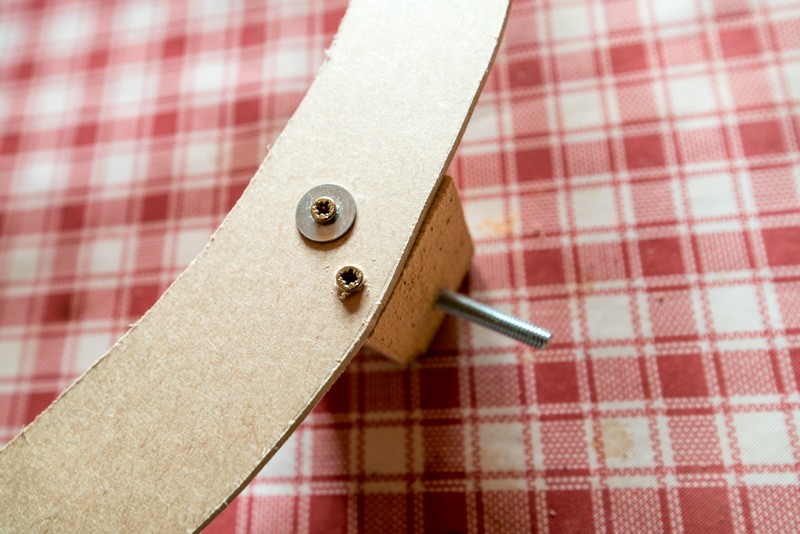

étape 4 : visser les 4 blocs à 45° des pattes de l'araignée

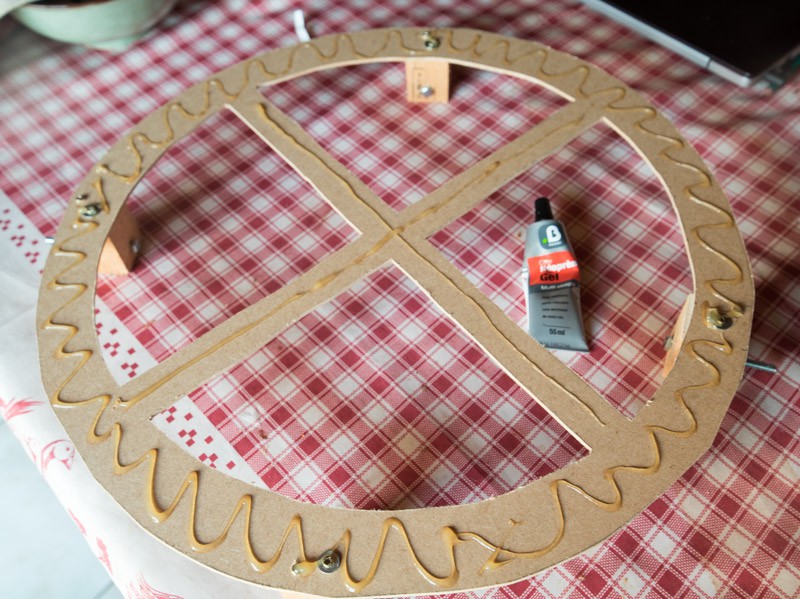

étape 5 : colle néoprène sur l'anneau, on arrive à l'étape cruciale du collage de la feuille

étape 6 : on déroule la feuille astrosolar en la maintenant à plat avec des livres, on dépose l'anneau enduit de colle et on met pleins de livres lourds sur l'Egypte par dessus (important sinon le dieu Râ se fâche)

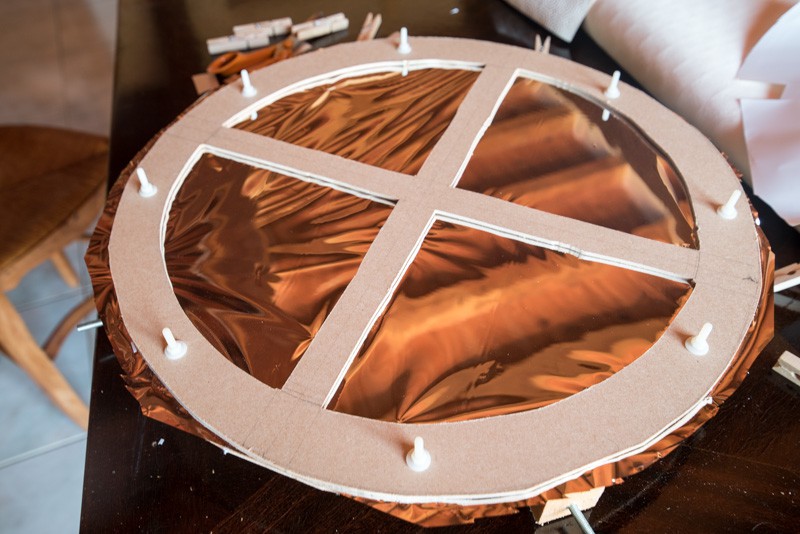

étape 7 : j'ai laissé toute la nuit par sécurité, on dépose le deuxième anneau pour bloquer la feuille par dessus, j'ai percé des trous tout autour et j'ai utilisé des boulons en nylon pour serrer le tout. J'ai préféré ne pas coller sur le deuxième anneau car j'avais peur que ça exerce trop de contraintes sur la feuille et puis ça me permettra de changer plus facilement la feuille astrosolar si elle s'abime.

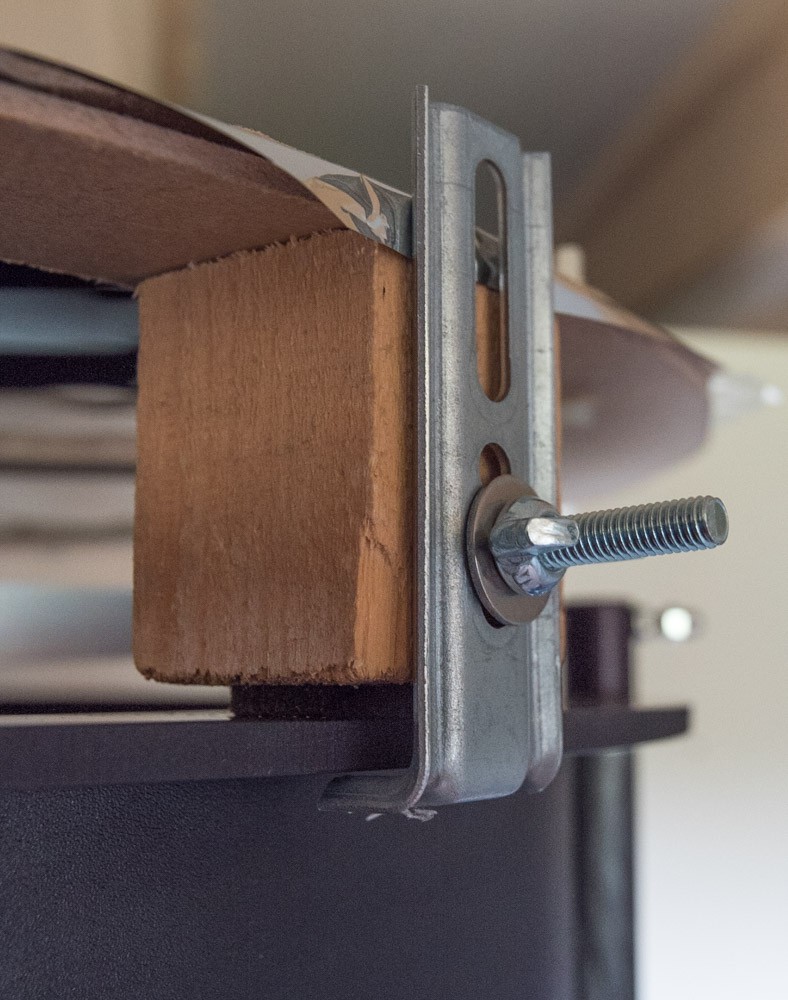

étape 8 : on utilise des équerres en métal pour serrer le filtre sur le bord de supérieur de la cage du secondaire. Mine de rien ce fut l'étape la plus chiante: scier des parties de l'équerre trop longues (il faut vraiment que j'achète un étau) et agrandir les oeillets qui n'étaient pas bien positionnés avec perceuse et foret métal (technique un peu à l'arrache en forçant latéralement sur le foret)

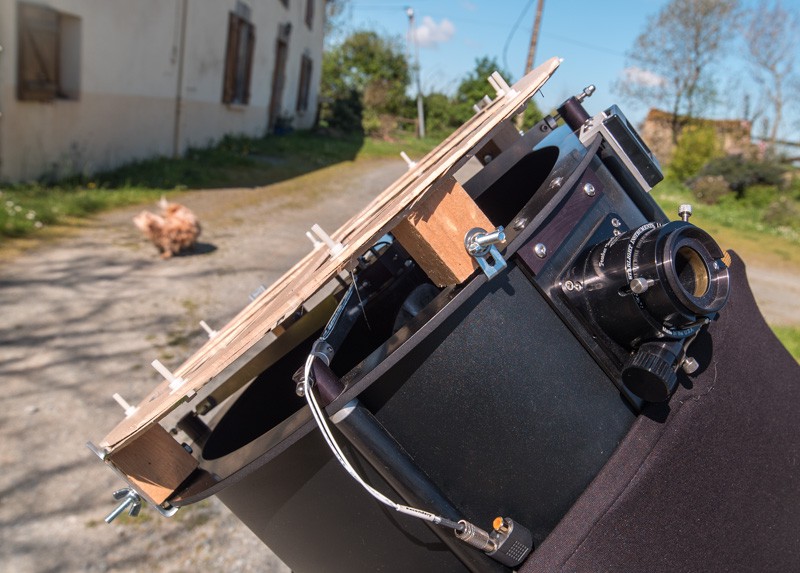

étape 9 : serrer et observer le Soleil ! J'attends un filtre UV IR cut et un continuum cette semaine.



Ce petit bricolage fera sourire les plus aguéris surtout avec mes découpes assez vilaines. Mais bon j'ai un outillage portatif de base. Un peu d'indulgence.

Modifié 1 mai 2016 par stefg1971

[benjamindenantes]

Tu passes au niveau pupille!

[stefg1971]

Tu passes au niveau pupille!



Merci ! Maintenant que je suis lancé (j'ai aussi fabriqué une petite serre ce week-end)... J'ai envie de m'équiper avec un minimum "vital" comme un étau, je me demande comment j'ai pu m'en passer aussi longtemps et une perceuse colonne.

Modifié 2 mai 2016 par stefg1971

[chatbleu54]

Hello



Le filtre astrosolar n'a pas besoin d'être tendu ! A mon avis la croix centrale n'est pas nécessaire non plus. J'ai fait un filtre pour un 300 avec juste des bandes de carton autour de la sortie du tube et la feuille est prise en sandwich entre les deux bandes. Le filtre fait des petites vagues est ça fonctionne très bien !



Eric

[CDLC]

Bonjour,



Pourquoi la "croix" centrale?



Christophe

[zorgdotnl]

Bonjour,



Pourquoi la "croix" centrale?



Christophe



Pour les grands diamètres, un appui central permet d'éviter les amplitudes de battement du film (et sa rupture) s'il y a trop de vent d'un coup

[benjamindenantes]

Pour les grands diamètres, un appui central permet d'éviter les amplitudes de battement du film (et sa rupture) s'il y a trop de vent d'un coup



Un problème de riche quoi...

[stefg1971]

Hello



Le filtre astrosolar n'a pas besoin d'être tendu ! A mon avis la croix centrale n'est pas nécessaire non plus. J'ai fait un filtre pour un 300 avec juste des bandes de carton autour de la sortie du tube et la feuille est prise en sandwich entre les deux bandes. Le filtre fait des petites vagues est ça fonctionne très bien !



Eric



comme dit plus haut, je n'ai pas dit que je voulais la tendre comme la peau d'un tambour mais ça limite son usure prématurée voir une déchirure.

En plus le filtre est à quelques millimètre de la vis centrale qui maintient le secondaire, bref il valait mieux éviter que ça touche. IL y a donc un peu d'obstruction mais bon j'ai un 400mm moi...

[chatbleu54]

Un 400 ... oui, je suis jaloux ...

C'est vrai que le secondaire sort un peu. Attention qu'il n'y ai pas de lumière parasite qui passe par les côtés.

[stefg1971]

Un 400 ... oui, je suis jaloux ...

C'est vrai que le secondaire sort un peu. Attention qu'il n'y ai pas de lumière parasite qui passe par les côtés.



ça c'est un vrai souci, je me demande si je ne vais pas coller une bande carton sur les côtés.

[chab]

[

étape 9 : serrer et observer le Soleil ! J'attends un filtre UV IR cut et un continuum cette semaine.



Ce petit bricolage fera sourire les plus aguéris surtout avec mes découpes assez vilaines. Mais bon j'ai un outillage portatif de base. Un peu d'indulgence.



Bonjour

Je n'aime pas trop le jour entre le porte filtre et ton tube ... j’ai peur que cela apporte des réflexions parasites qui seront préjudiciables à l'observation du soleil.... prévoie par exemple que la jupe de ton scope rejoigne le porte filtre....

Bon ciel

CHAB:)

[stefg1971]

Bonjour

Je n'aime pas trop le jour entre le porte filtre et ton tube ... j’ai peur que cela apporte des réflexions parasites qui seront préjudiciables à l'observation du soleil.... prévoie par exemple que la jupe de ton scope rejoigne le porte filtre....

Bon ciel

CHAB:)



salut



Je pense découper des bandes de tapis décat" et les coller à la colle néoprène tout autour avec quatre découpes pour y glisser les lames de l'araignée.

Cela ajoutera une sécurité supplémentaire à un éventuel glissement même si cela est très improbable lorsque tout est serré.

De toute façon pour le transit de Mercure ça semble bien râpé , j'ai le temps d'améliorer cela.

[AZtro]

ça c'est un vrai souci, je me demande si je ne vais pas coller une bande carton sur les côtés.



Oui ou un tissus élastique façon mini chaussette qui maintiendra en plus le filtre en place si vent latéral;



Bravo pour le bricolage et le partage

Modifié 9 mai 2016 par AZtro

[Captainboeing]

Bravo pour le bricolage



Comme l'ont dit les copains, je pense qu'il faut combler ce vide entre la cage et ton support.



Je rajouterais 2 choses, pensez à garder une chute de ta feuille solaire pour le mettre sur le chercheur. Et au delà de 300mm, il est vraiment conseillé d'utiliser la feuille + le filtre Ir-cut.

[stefg1971]

Bravo pour le bricolage



Comme l'ont dit les copains, je pense qu'il faut combler ce vide entre la cage et ton support.



Je rajouterais 2 choses, pensez à garder une chute de ta feuille solaire pour le mettre sur le chercheur. Et au delà de 300mm, il est vraiment conseillé d'utiliser la feuille + le filtre Ir-cut.

J'ai acheté ce filtre https://www.teleskop-express.de/shop/product_info.php/info/p1571_TS-Optics---2--IR---UV-cut-filter.html

et la plupart du temps je mettrai en plus le filtre continuum, bref on est jamais trop prudent. J'ai déja constaté lors d'essais sans ce filtre que la granulation était bien visible à 80x et nettement moins, voir pas du tout, à 160 x

[Leimury]

Bonjour,



En TS ça coute 59E et en Baader ça coute... 59E aussi

http://www.teleskop-express.de/shop/product_info.php/info/p573_Baader-1-25--Infrared-Blocking-CCD-Filter---UV-IR-cut-and-Luminance.html



Sur le 150/750 j'avais payé un Baader Contrast Booster. Ensuite sur le 200 j'ai payé un filtre censé faire la même chose mais en marque générique.

C'est pas 20E de moins, c'est 50E foutus en l'air vu que le générique marchait moins bien.



Pour un filtre coloré je dis pas mais pour les filtres qui agissent d'ans le non visible je te déconseille fortement les machins génériques.

Autant payer du Baader ou Lumicon ou Astrodon, ou carrément s'en passer.



Bon ciel

Modifié 9 mai 2016 par Leimury

[chab]

Il y a qq temps j'avais bidouillé ça si ça peut t'aider:)



http://www.webastro.net/forum/showthread.php?t=126356

[Astroced69]

Salut,

Pour l'occasion j'ai fait ceci,

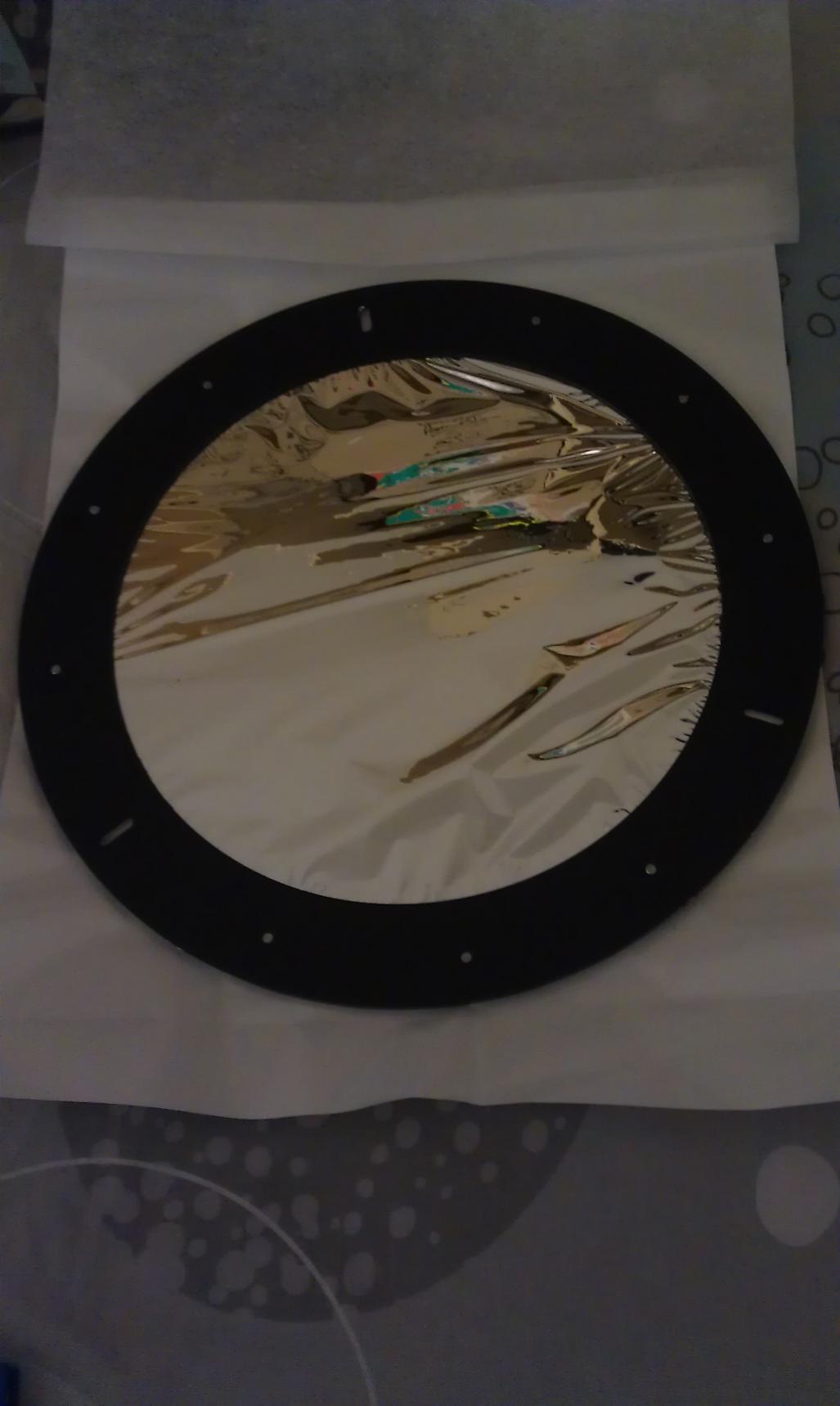

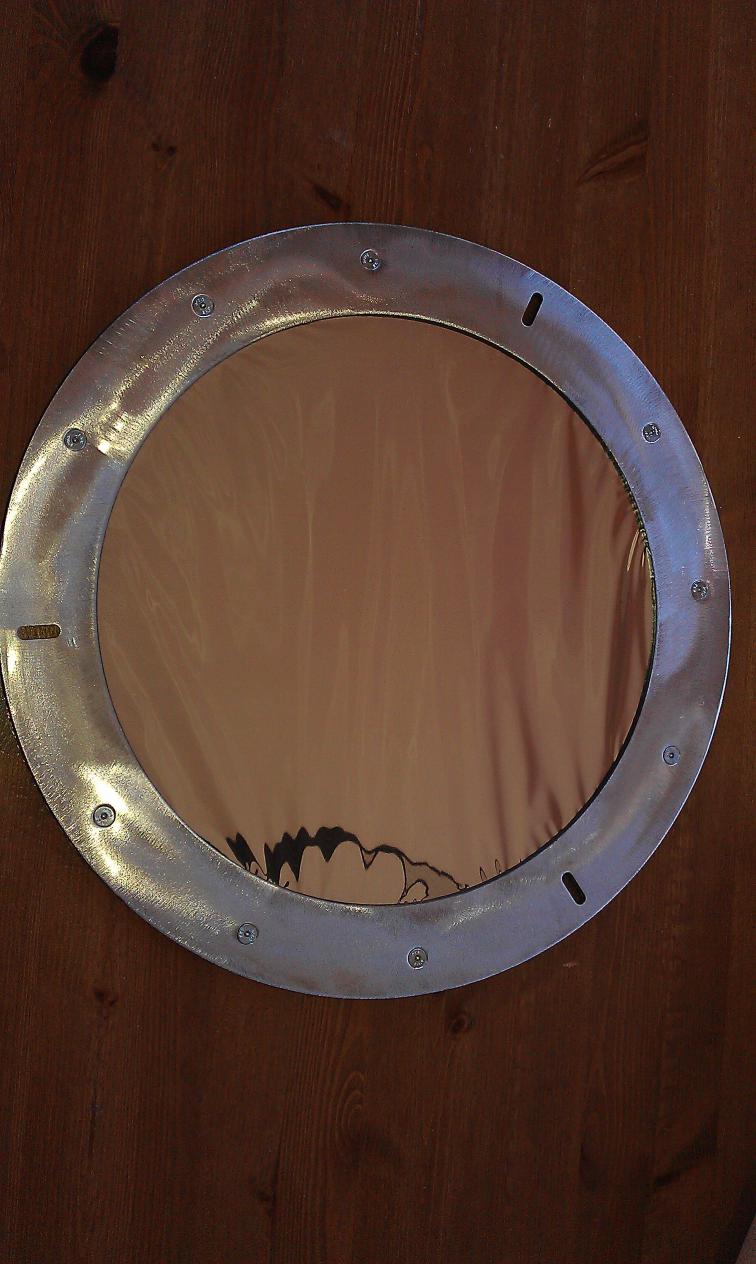

filtre pleine ouverture pour dob 300.

Montage de l'astrosolar entre deux anneaux en alu.

Ça fonctionne nickel!
