Mon 400, ça avance !

[jvaillant]

Bonjour,



Quelques petites nouvelles de mon 400, l'aventure est longue (et dure depuis 7 ans !!!), mais patience et longueur de temps font plus que force ni que rage.



Le miroir est fini depuis juin dernier (et oui), mais il restait à concevoir la structure et à la réaliser.

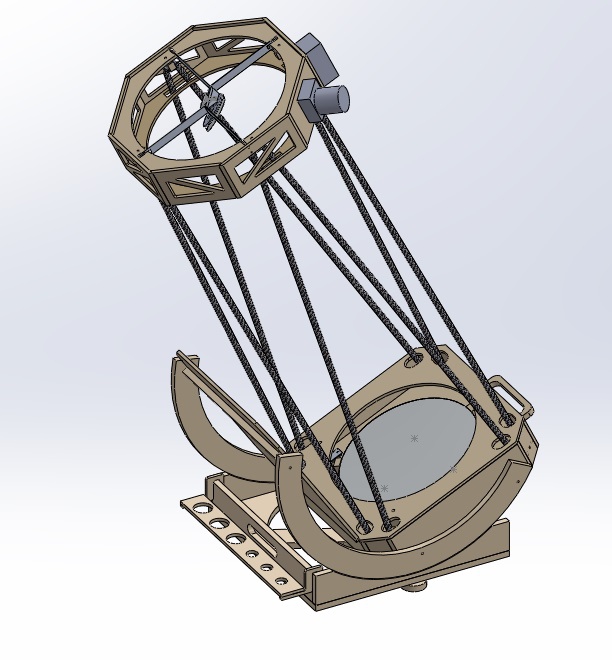

Après de longues heures sous SolidWorks, je suis arrivé à un modèle qui me convenait :

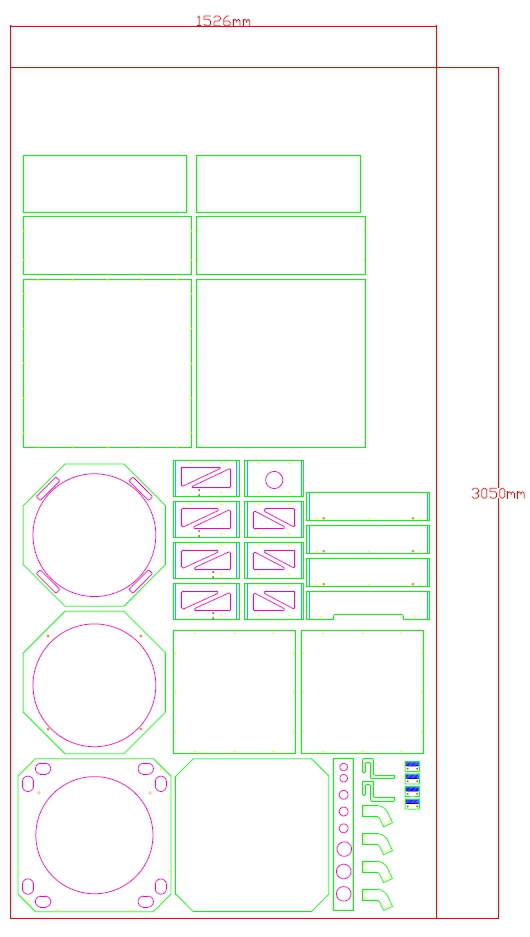

Resté à le réaliser. Donc je me suis orienté vers la découpe numérique, chez un menuisier pro (Sonnier, entre Lyon et Valence). Ils ont étaient surpris par la demande de découpe assez particulière pour eux, mais ils sont très sympa et à regarder de plus près ils ont accepter la réalisation. Il a donc fallu calepiner les pièces sur des planches de ctp de bouleau de 9 et 18mm:



Et j'ai enfin pu récupérer les pièces de bois découpé au 10ème !



Place donc au collage :

- du rocker

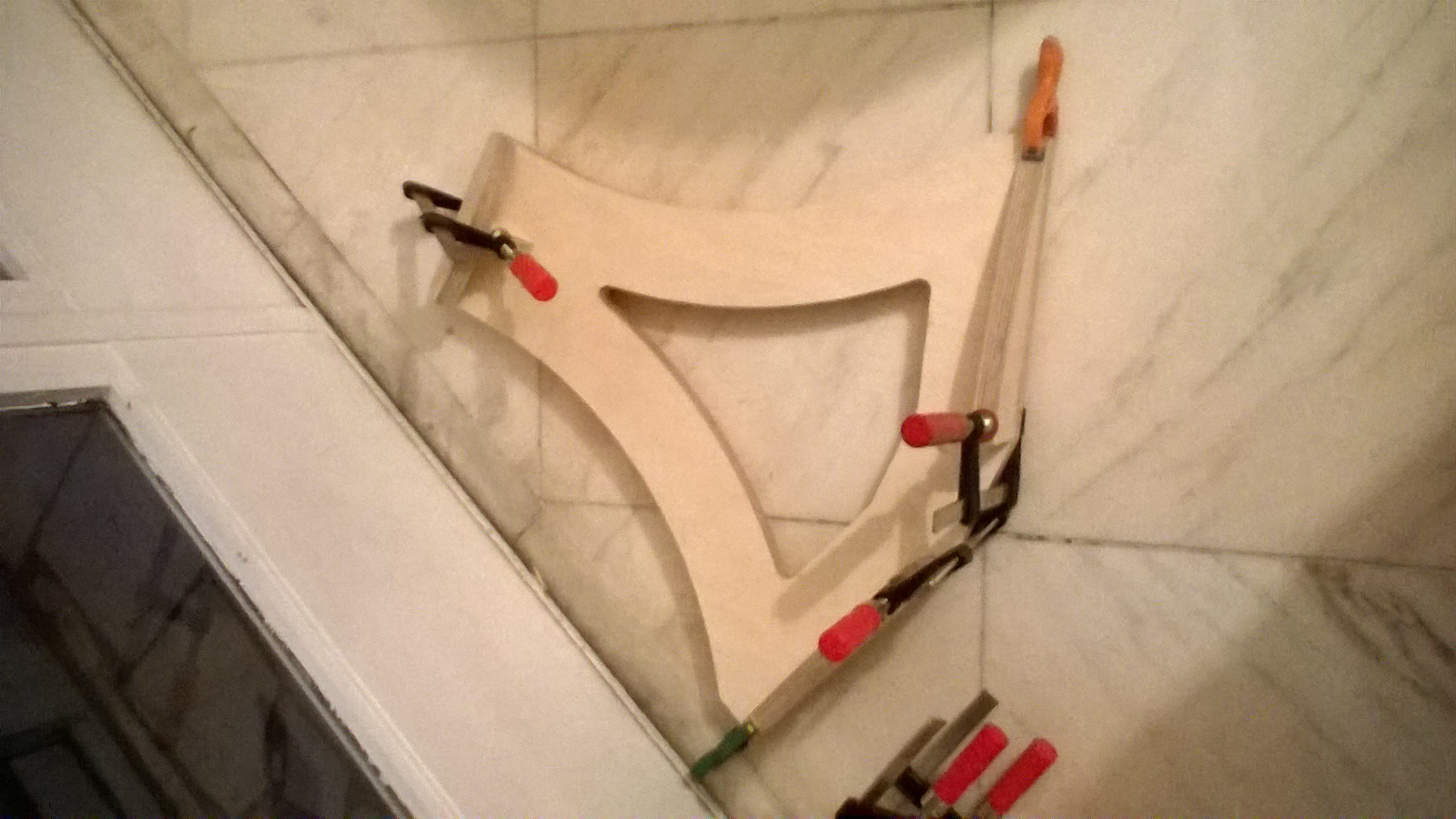

- de la plance équatoriale :

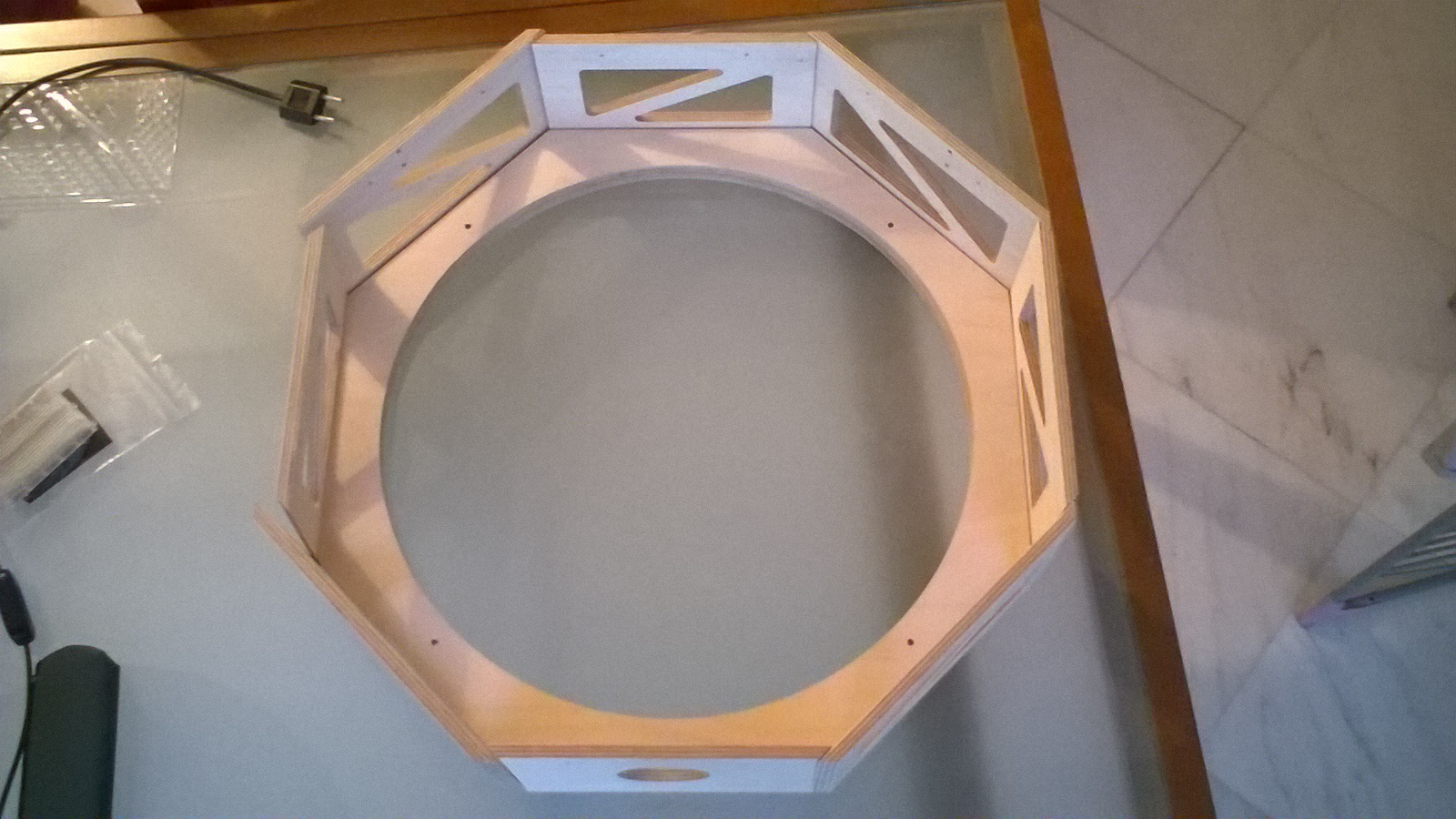

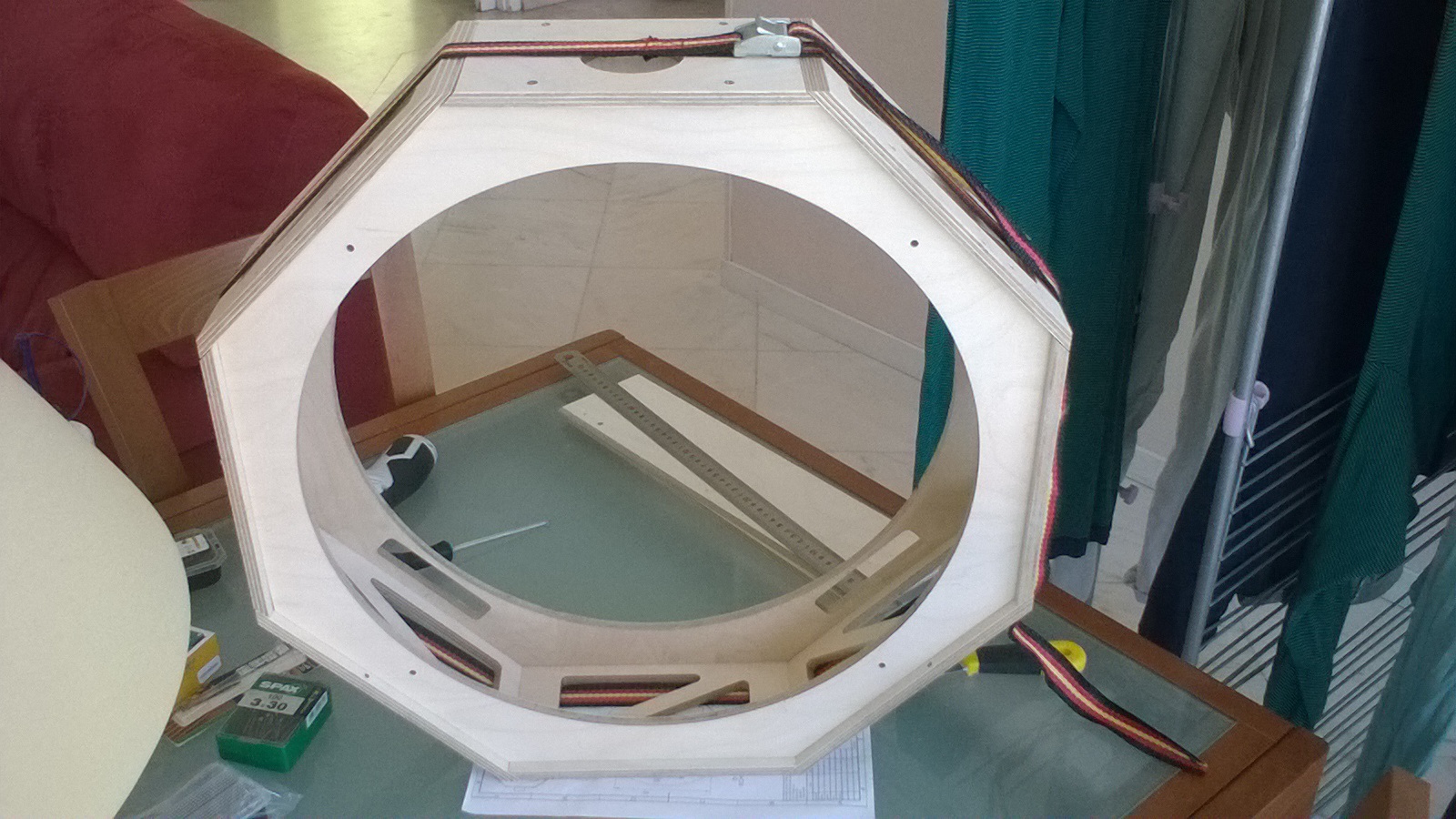

- de la cage secondaire (avant/après):

/

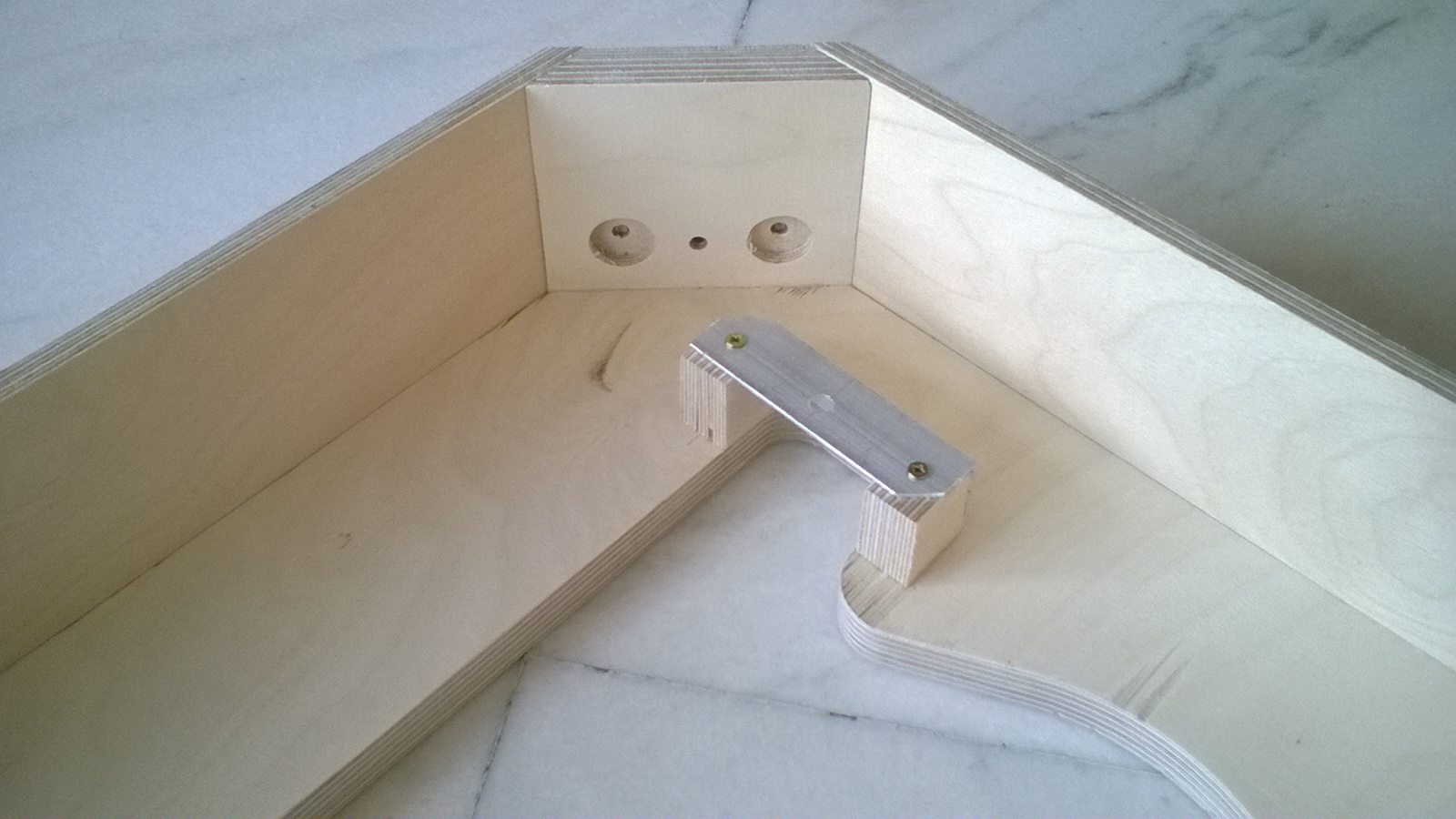

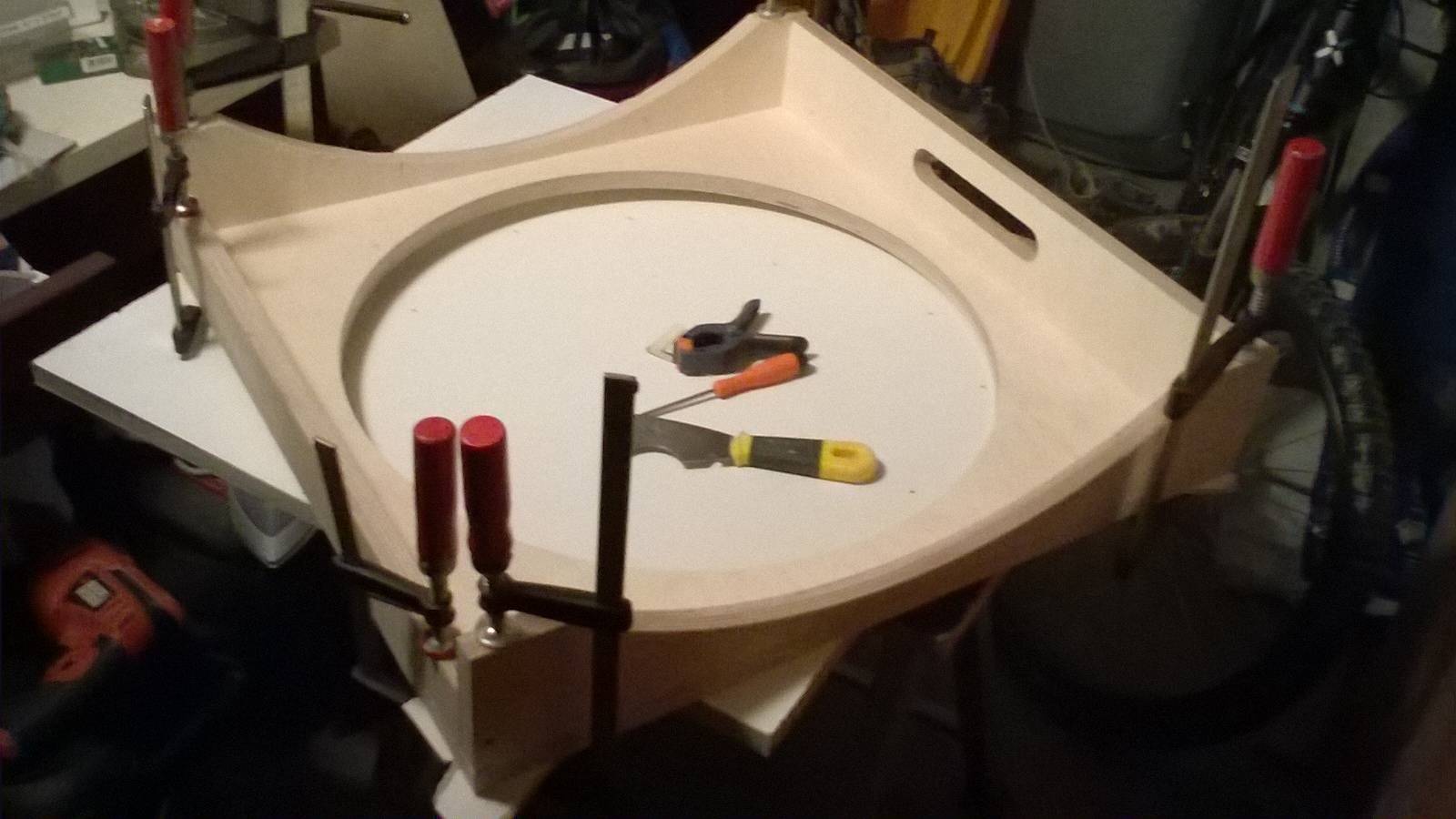

- de la cage primaire (avant/après) :

/ /

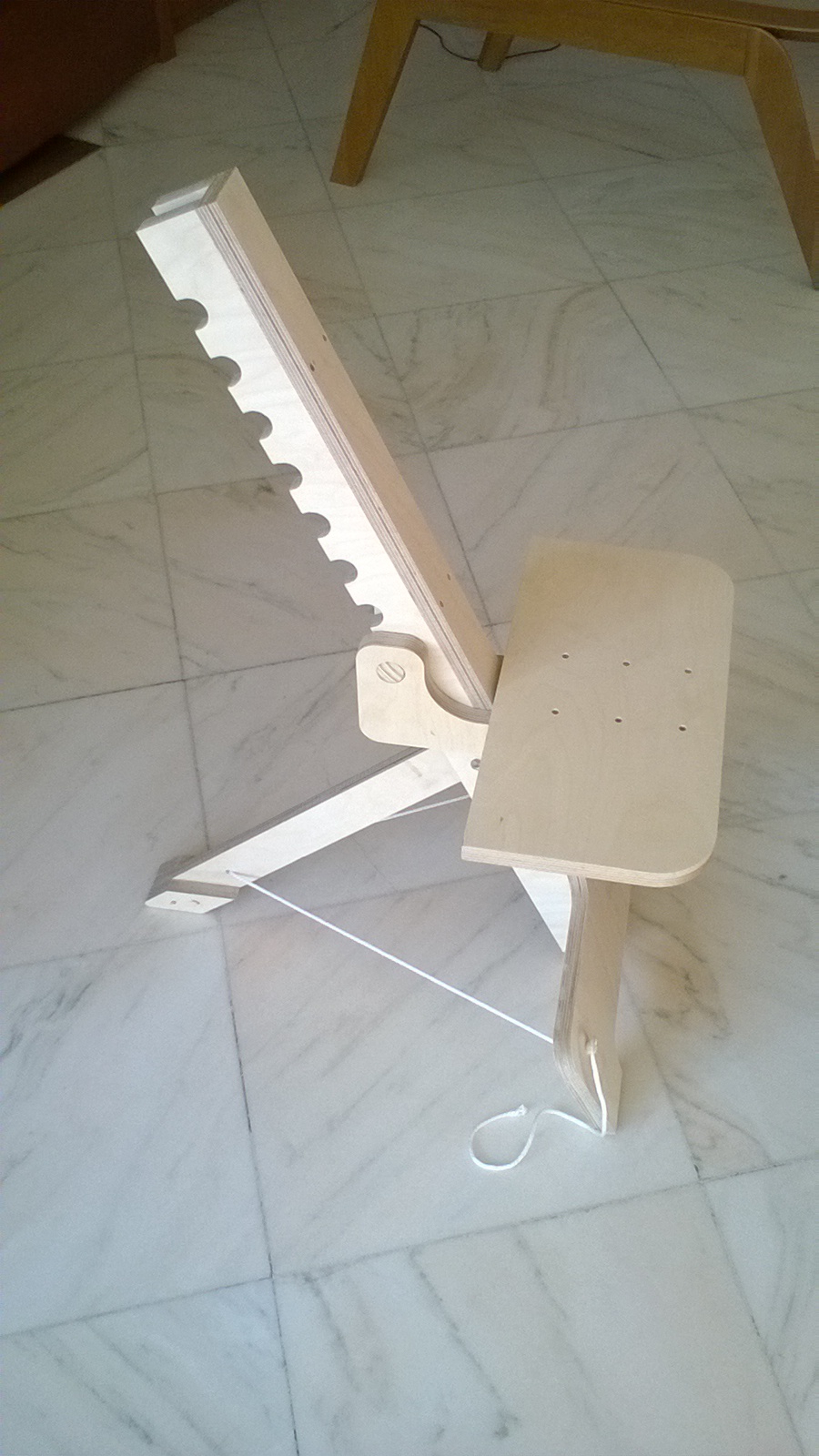

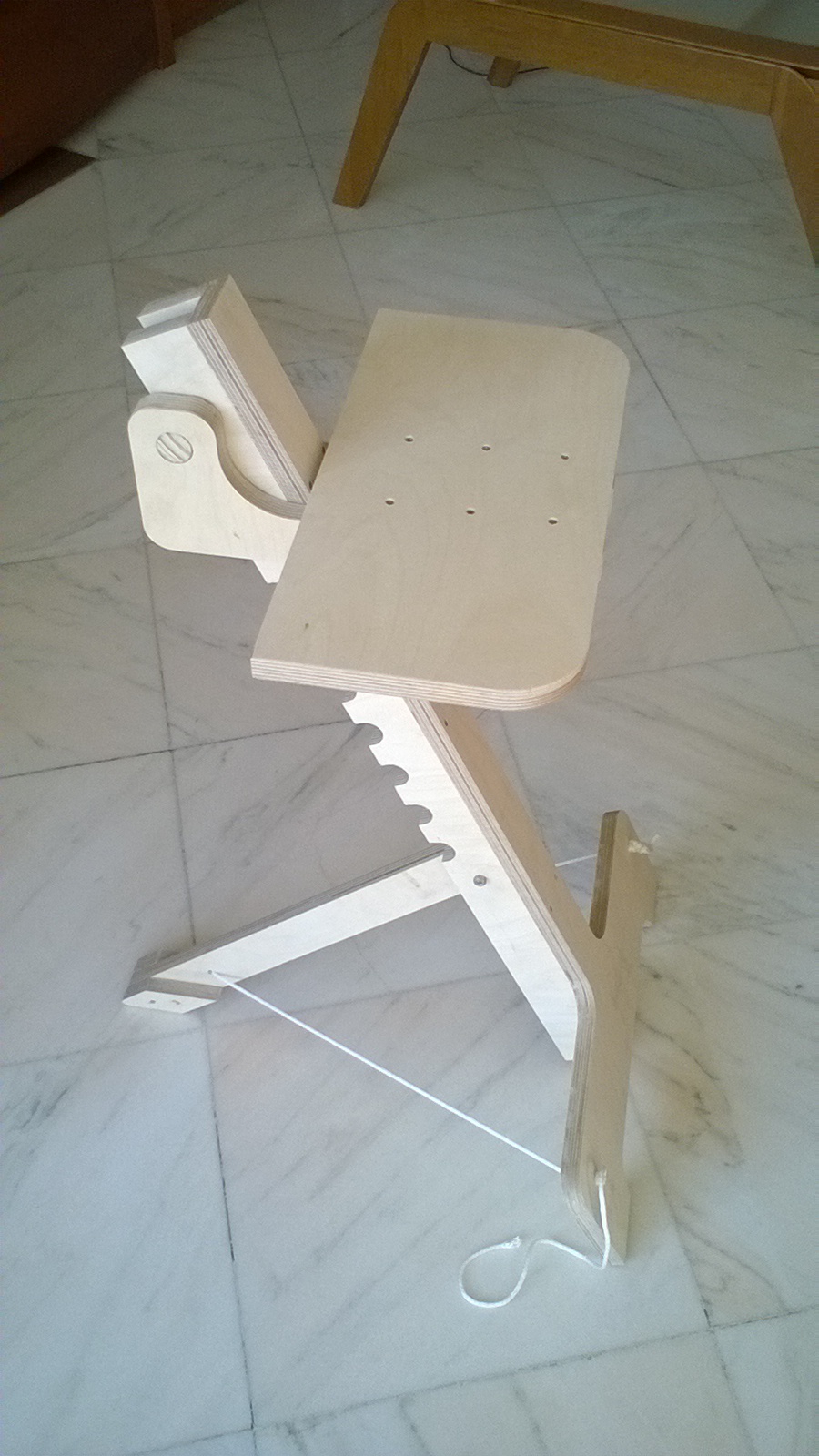

- la chaise :

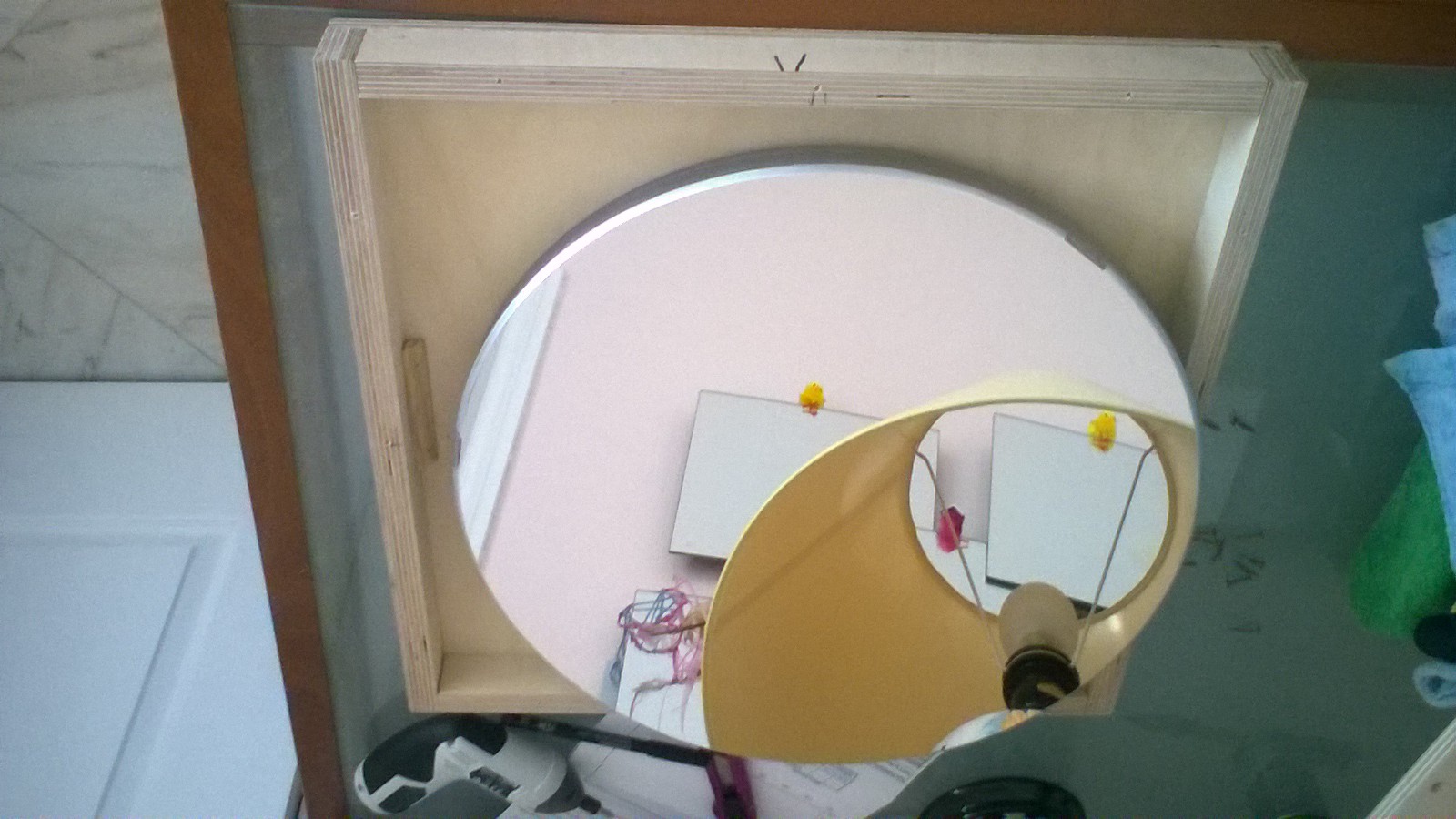

Entre temps le miroir à fait un aller retour chez MCM (je ne peux que les recommander) :

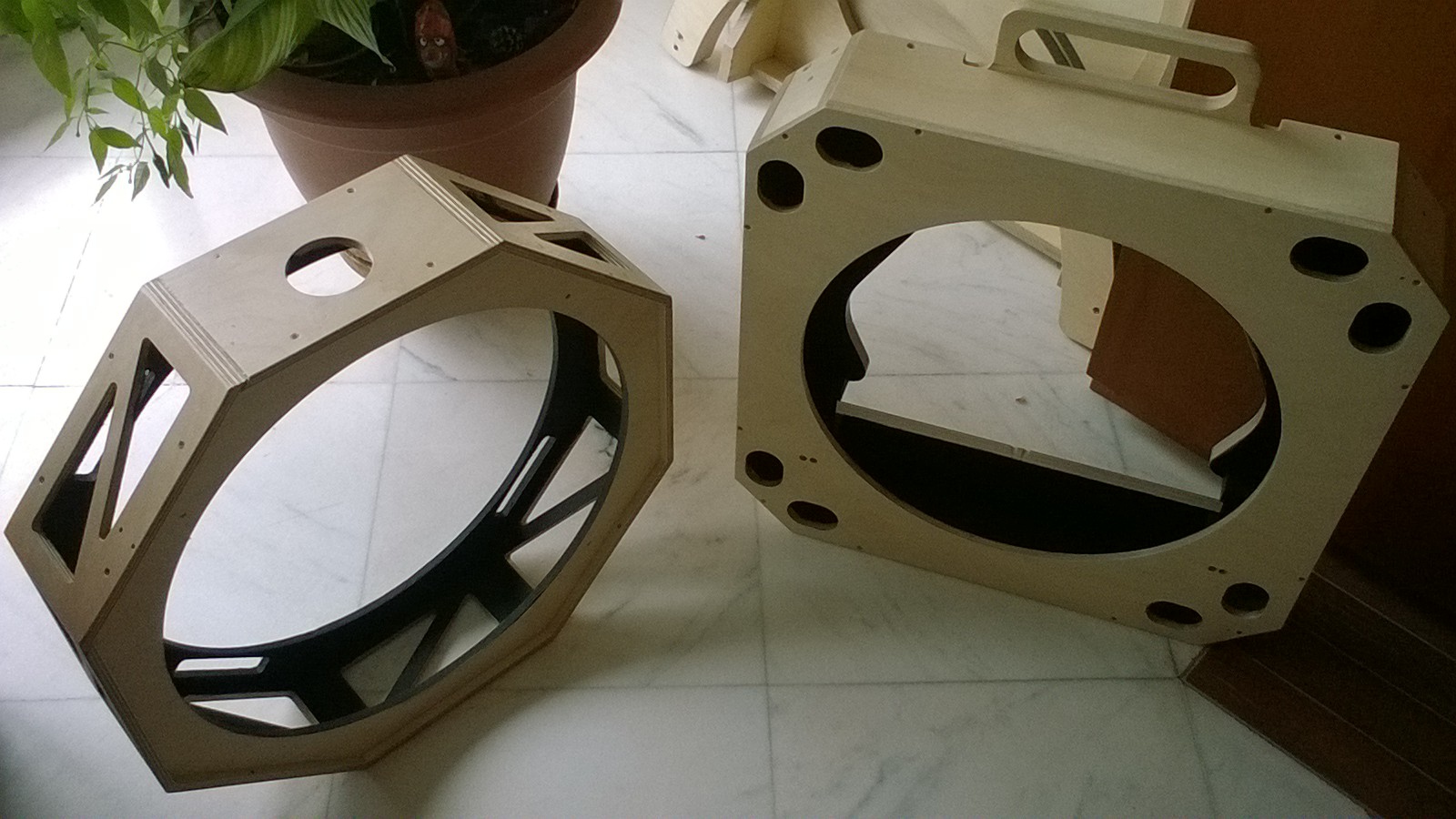

Et un peu de vernis et de peinture sur tout ça :

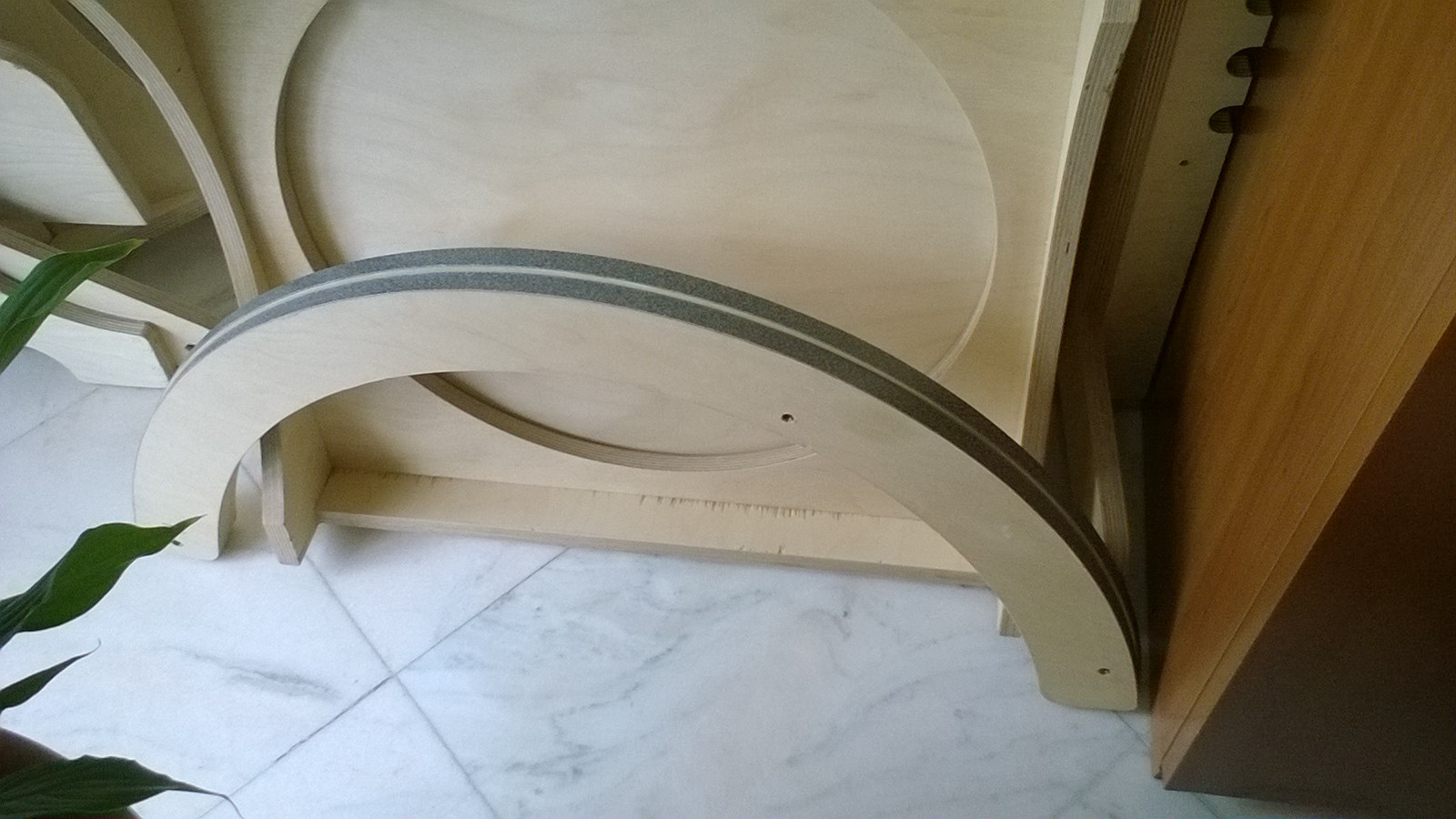

Du Formica stardust sur les tourillons :



J'ai enfin l'impression de tenir le bon bout !!!



Reste le PO qui devrait arriver, une plaque de formica pour le rocker, les tubes en carbone qui sont en cours de livraison, encore un peu de vernis.

La motorisation de la planche équatoriale est encore un chantier à attaquer, mais j'ai un pied pour une version pure alt-az.



Voilà, la suite au prochain numéro.

[juanlucas78]

Bonjour,



Sacrée bon boulot, ... top !



Ton contre-ventement te serre de couvercle pour la boite primaire, pendant le transport ?





Cordialement.



JL.

Modifié 12 mai 2016 par juanlucas78

[Babaorhum]

Salut,



Beau travail et quelle patience..

[DOB BLEU]

Bonjour

Hâte de voir la suite, Dob + la table équato , ça fait la totale.

Bonne continuation.

JM

[jvaillant]

Bonjour,



Sacrée bon boulot, ... top !



Ton contre-ventement te serre de couvercle pour la boite primaire, pendant le transport ?





Cordialement.



JL.



Merci !



Pour le contreventement, c'est exactement ça le but : couvercle lorsque tout est rangé (la plus part du temps donc) et rigidification des tourillons lors de l'observation.

Il y a une barre de bois sur le couvercle dans laquelle je viens visser pour fixer le tout. Ce n'est pas encore installé, ça fait parti des détails à finir...

C'est fou comme c'est long les détails

[Yin_Zhen]

Superbes, ces pièces !!!



Si ce n'est pas indiscret, combien a coûté la découpe ?

[juanlucas78]

Merci !



Pour le contreventement, c'est exactement ça le but : couvercle lorsque tout est rangé (la plus part du temps donc) et rigidification des tourillons lors de l'observation.

Il y a une barre de bois sur le couvercle dans laquelle je viens visser pour fixer le tout. Ce n'est pas encore installé, ça fait parti des détails à finir...

C'est fou comme c'est long les détails



Je l'ai fait sur mon 300 !

J'ai mis une charnière pour solidariser le tous.



http://www.webastro.net/forum/showthread.php?t=112078&page=14



Cordialement.



JL.

Modifié 12 mai 2016 par juanlucas78

[Norrin radd 77]

Alors la chapeau !!



superbe boulot ... ça c'est du puzzle 3D !!



Hate de voir la suite

[jmponge]

Très belle conception et réalisation mais plusieurs points m'interpellent si la découpe du bois a été faite avec une machine

numérique au 10éme, pourquoi ces différences de cotes sur certaines pièces et ces trains d'échardes, je n'y connais rien en bois.



Les triangles du miroir sont-ils de l'impression 3D?



Le résultat est superbe.

[Eric.c]

C'est super ! Quel soin du détail. Le couvercle entretoise, le porte oculaires devant, y'a de la réflexion.

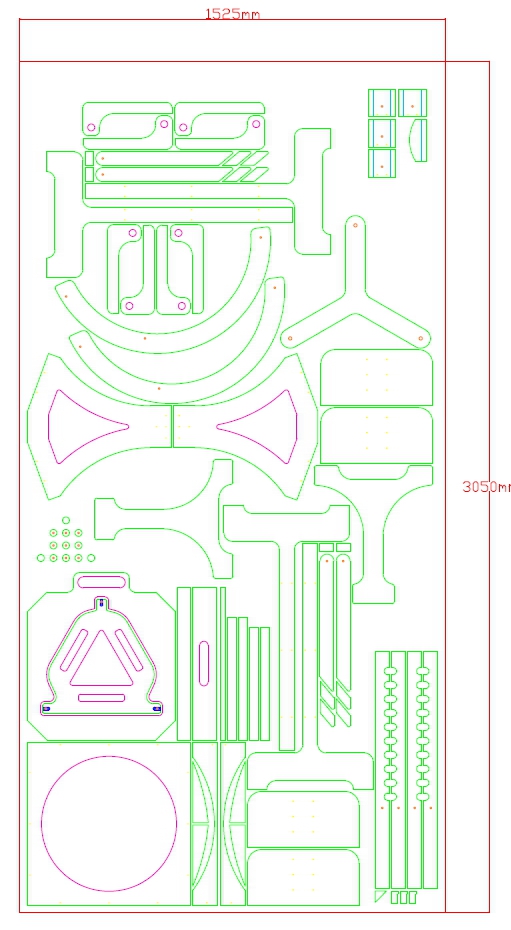

Je suis surpris par la taille du plan de découpe (1.5mx3m). Vu que les champs ne sont pas noircis c'est une autre technique que la découpe laser donc ?



Bien vu la flottaison encastrée. Je me demande juste si y'aura pas trop de jeu ou flexion au niveau des cornières alu surélevé supportant le barillet. La collim se fait bien par le haut ?



En tout cas bravissimo, très inspirant

[jmponge]

Ah oui très juste pour les points de colim, cela va plié et blobloté, comme pour la colim on a besoin que de 1 voire 2mm d'amplitude de réglage en comptant très large il y'a de la marge pour rectifier le tir.

[eric l]

Superbe travail , je vais suivre ton fil !

[charpy]

génial! quel boulot de préparation : dob + table equato + chaise dans 2 planches de CPT!!



c'est à peu prés ce que je voudrais obtenir pour refaire la structure de mon gros 400! la cage secondaire double anneau est

[AZtro]

Superbes réalisations, je confirme les finitions c'est long mais après on n'a plus qu'a contempler son chef d'oeuvre



Bon courage a toi, ça va être un superbe instrument.

[jvaillant]

Bonjour,



Merci pour vos commentaires, je vais essayé de répondre aux différentes questions.



La découpe a été faite à la fraise (d'où les échardes sur certaines pièces due à l'arrachement de la couche supérieure du CTP suivant l'orientation des fibres).



La découpe est précise mais le collage est un peu moins facile à garantir au 10ème sur des pièces de cette taille en étant seul pour le bricolage. Donc il y a quelques petit écarts, mais seulement de quelques dixièmes qui disparaissent au papier de verre. Honnêtement c'est bien plus facile à assembler avec ces découpes que pour mon 200 strockisé et les découpes (peut-être maladroites) que j'avais faites à la scie sauteuse.



Pour la collimation (par l'avant), c'est un des points que je vais surveiller de près. C'est toujours le problème entre le jeu nécessaire et la tenue. A noter que mon miroir ne fait que 6.5kg car il est mince (25mm), d'où le barillet 18 points avec les triangles en impression 3D. Là aussi c'est un point à vérifier : est-ce assez rigide ? Si non je pourrais toujours les remplacer par des traditionnels triangles en plat d'alu.

[alexthecoolman]

super boulot



Moi qui sort de la construction d'un 250 ça donne envie de recommencer plus gros :x



l'idée du contreventement c'est pas impossible que je te la pique un de ces jours



les découpe c'est une fraise avec commande numérique ?

[Fredjel]

Superbe!



Lors de la découpe, les pièces sont usinées à angle droit dans l'épaisseur ? Ou il est possible de donner un angle de coupe à la fraise?

Certaines pièces ont besoin d'un angle de coupe à 60° ou à 45°. La menuiserie a repris les pièces pour leur donner cet angle ou la machine était capable de le faire?

[Captainboeing]

Dobsonien dans l'âme, je m'abonne à ce fil qui va en jeter à mon humble avis.



Bravo pour le travail réalisé

[jvaillant]

Superbe!



Lors de la découpe, les pièces sont usinées à angle droit dans l'épaisseur ? Ou il est possible de donner un angle de coupe à la fraise?

Certaines pièces ont besoin d'un angle de coupe à 60° ou à 45°. La menuiserie a repris les pièces pour leur donner cet angle ou la machine était capable de le faire?



La plupart des pièces étaient avec une découpe droite, mais pour certaines (secteur sud de la planche, coins et cotés de la caisse primaire et flans de la cage secondaire), les découpes était à 45° effectivement. C'est la menuiserie qui a géré, c'était indiqué sur les plans, ils m'ont appelé le jour de la découpe pour confirmer et zouh (enfin je ne sais si c'est le bruit que fait la fraise, ce serait plutôt ziiiiiiiii ).



Au départ j'étais parti dans l'idée de faire une cage secondaire à 12 cotés : ça permettait d'avoir 4 cotés pour les tubes (sans passer en mode trilatéral) et une araignée à 3 branches (à 120°) et donc un PO à 30° plutôt qu'à 45°. Mais au final ça alourdissait la cage, car ça augmente le volume des flans : il est moins facile de les ajourer tout en gardant de la rigidité. Peut-être pour le prochain télescope...

[sost]

Moi aussi je m'abonne a ce fil. Quel travail de préparation. J'adore ta chaise

[eric l]

C'est vrai qu'elle est superbe , tant par la finition que la façon !

[jvaillant]

Quelques nouvelles,

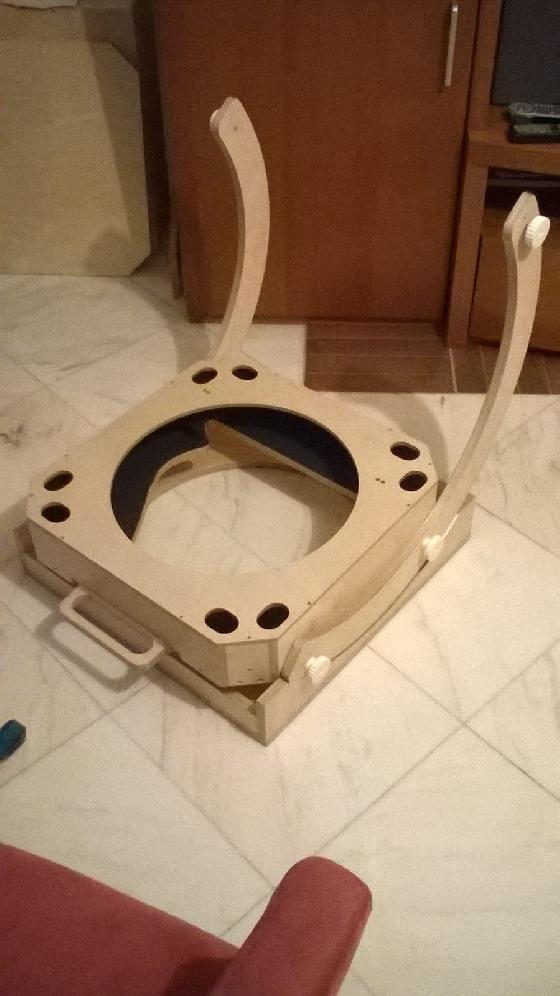

Le montage à peu avancé (il faut faire tous les boulons de serrage, coller-visser les butées miroir, etc), mais j'ai pu faire l'assemblage de la caisse primaire+tourillon sur rocker :

Et vérifier que tout allait bien, que les butées prévues fonctionnaient, notamment la poignée qui évite de dépasser le zenith de plus de 6°.

Depuis la photo, les butées latérales sur le rocker ont été fixées.



Par contre tout est arrivé :

- les tubes carbones (18mm/16mm), légers mais costaux !

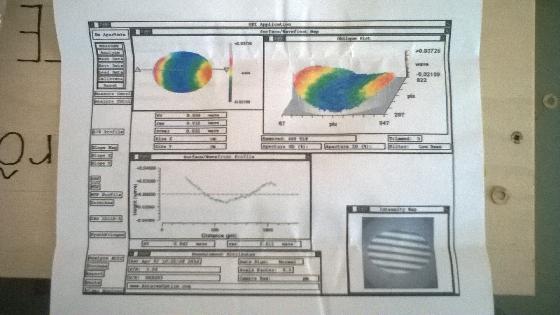

- le secondaire en provenance des US (Antares Optics) en 10 jours avec un bulletin de contrôle flatteur à lambda/17 PTV (j'essaierai de vérifier sur le Zygo du boulot)

- le PO moonlite (merci Eric O.)

- la feuille de formica pour mettre sous le rocker.

[jvaillant]

Petite mise à jour...

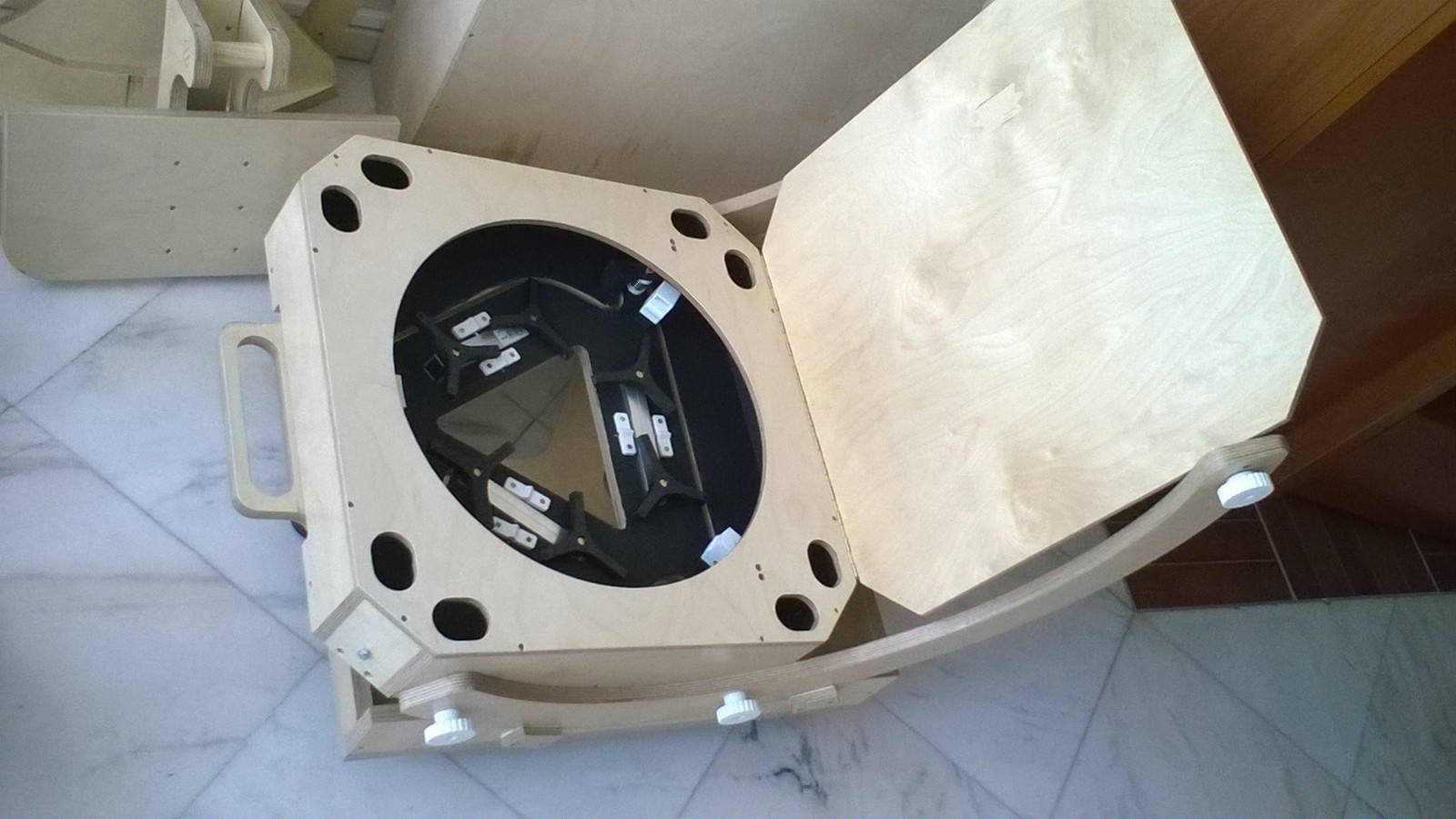

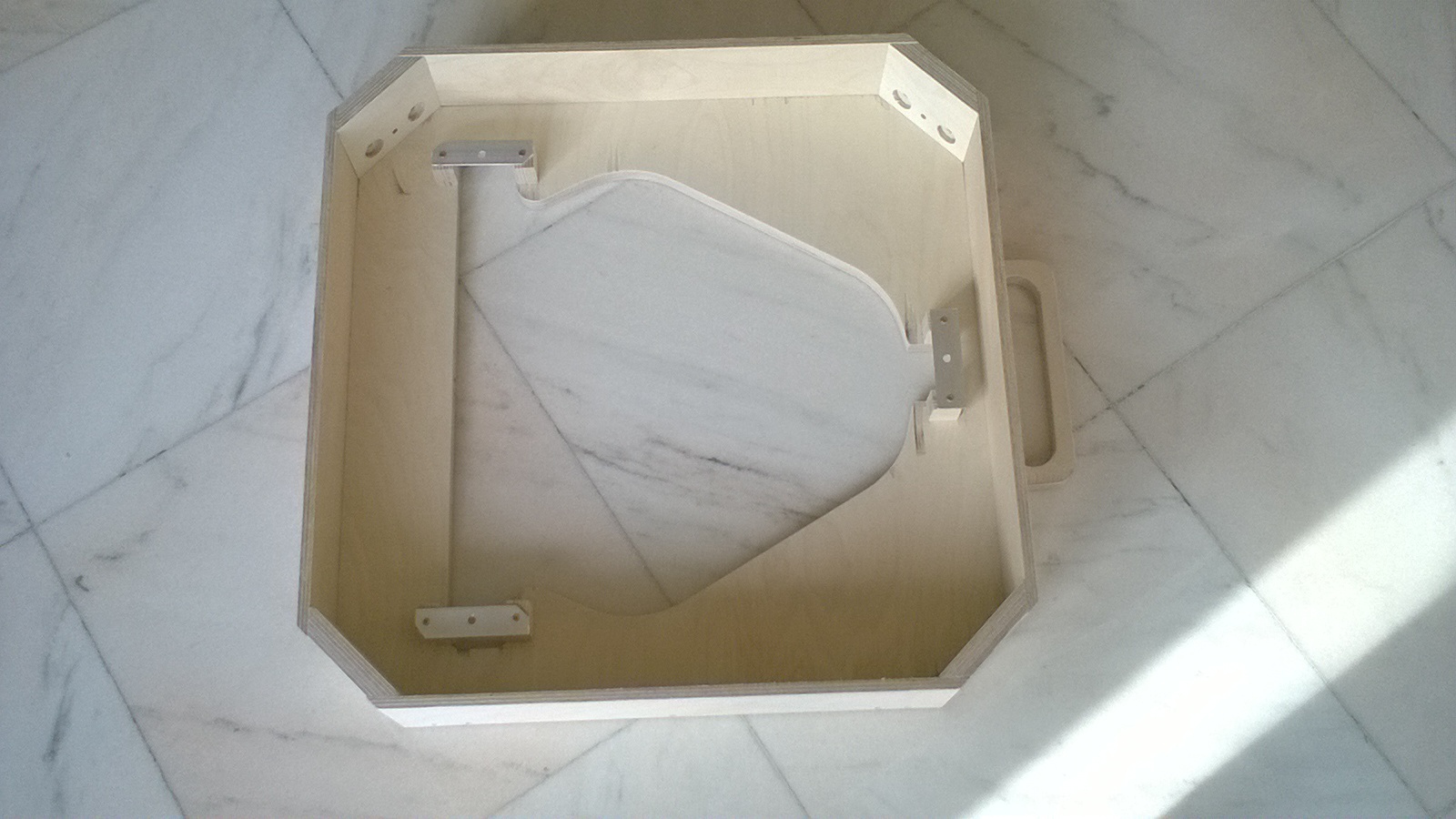

La caisse primaire est finie, avec son couvercle sur lequel est collé la barre de raidissement des tourillons :

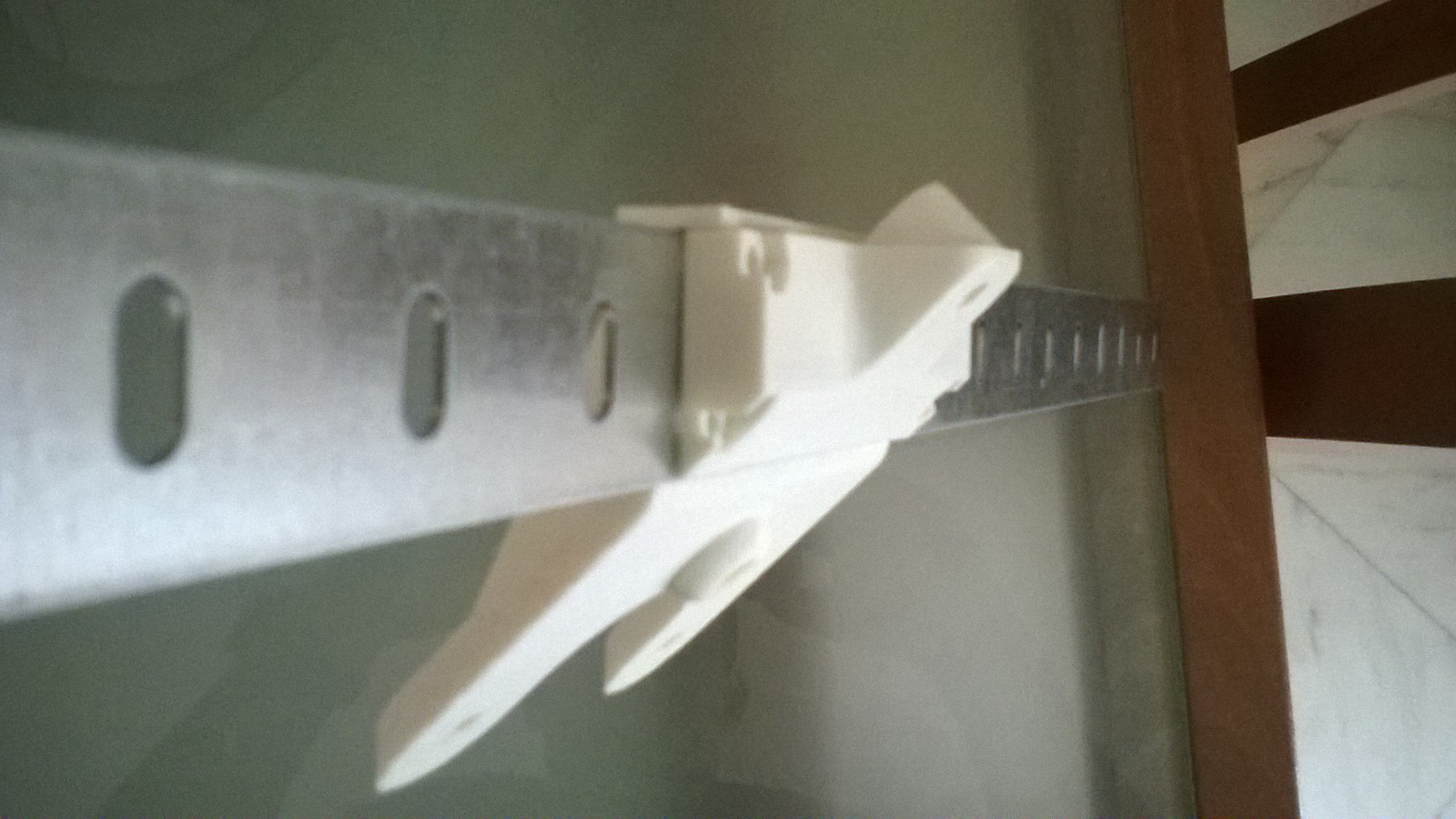

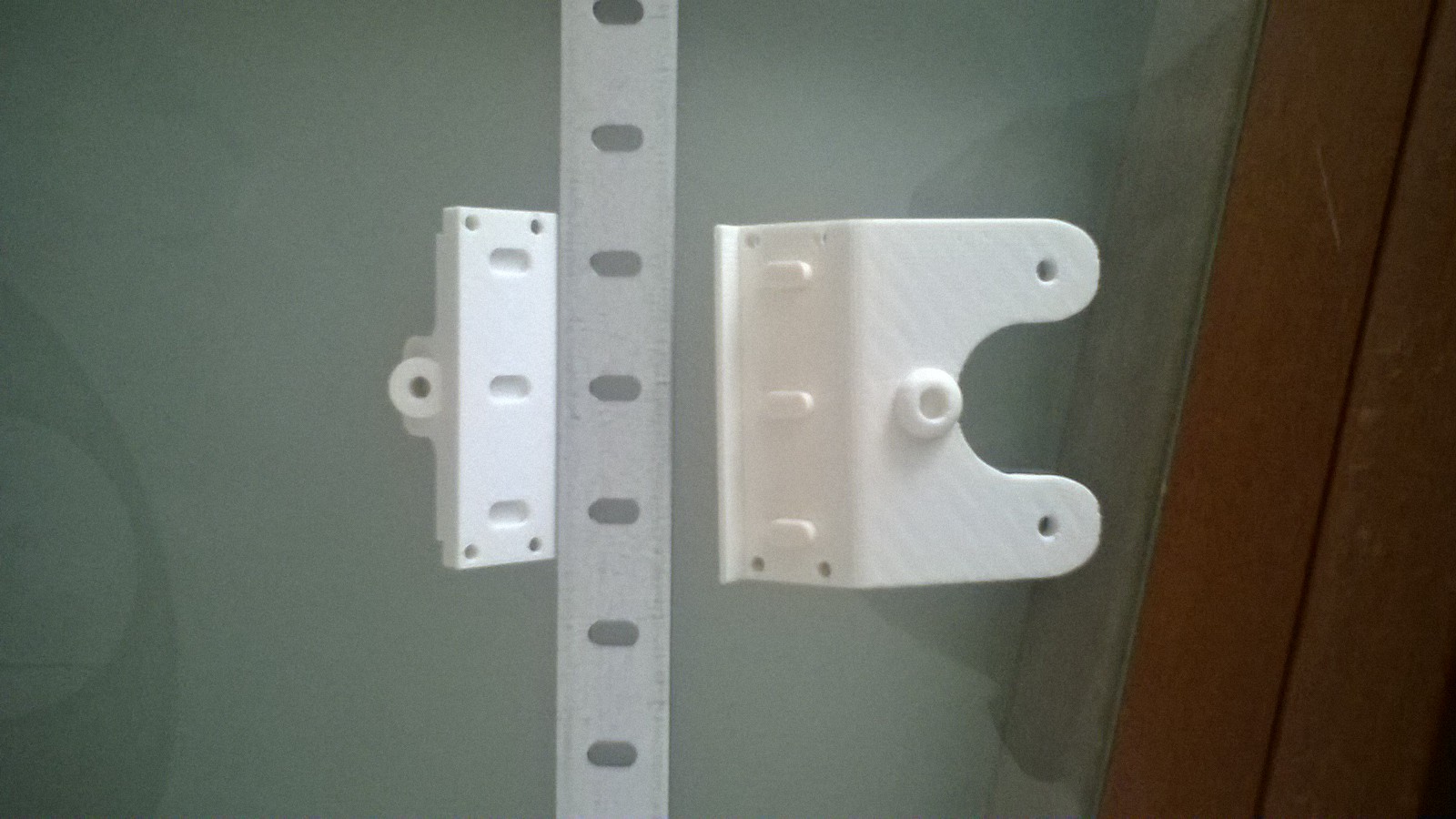

Ensuite ce fut le tour du support secondaire. Après moult réflexions, je suis partir sur le principe utilisé par Dédé de St Fé sur son DobZon-4V. Réalisé à l'imprimante 3D. Pour les branches de l'araignée : du plat d'acier avec des trous oblong qui facilitent l'assemblage :

Une fois monté :

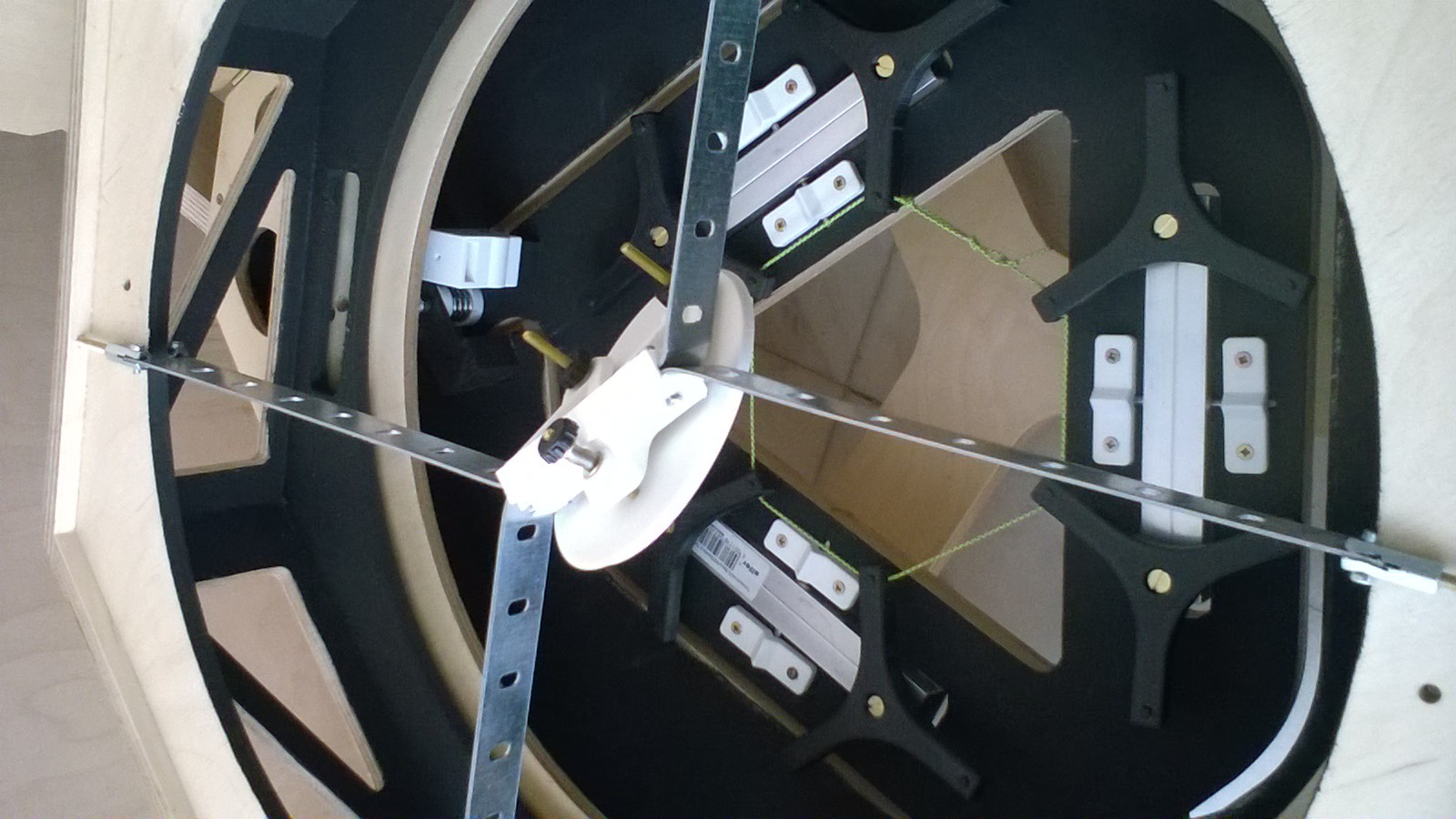

Puis les branches "tordues" à 45° et tendues :

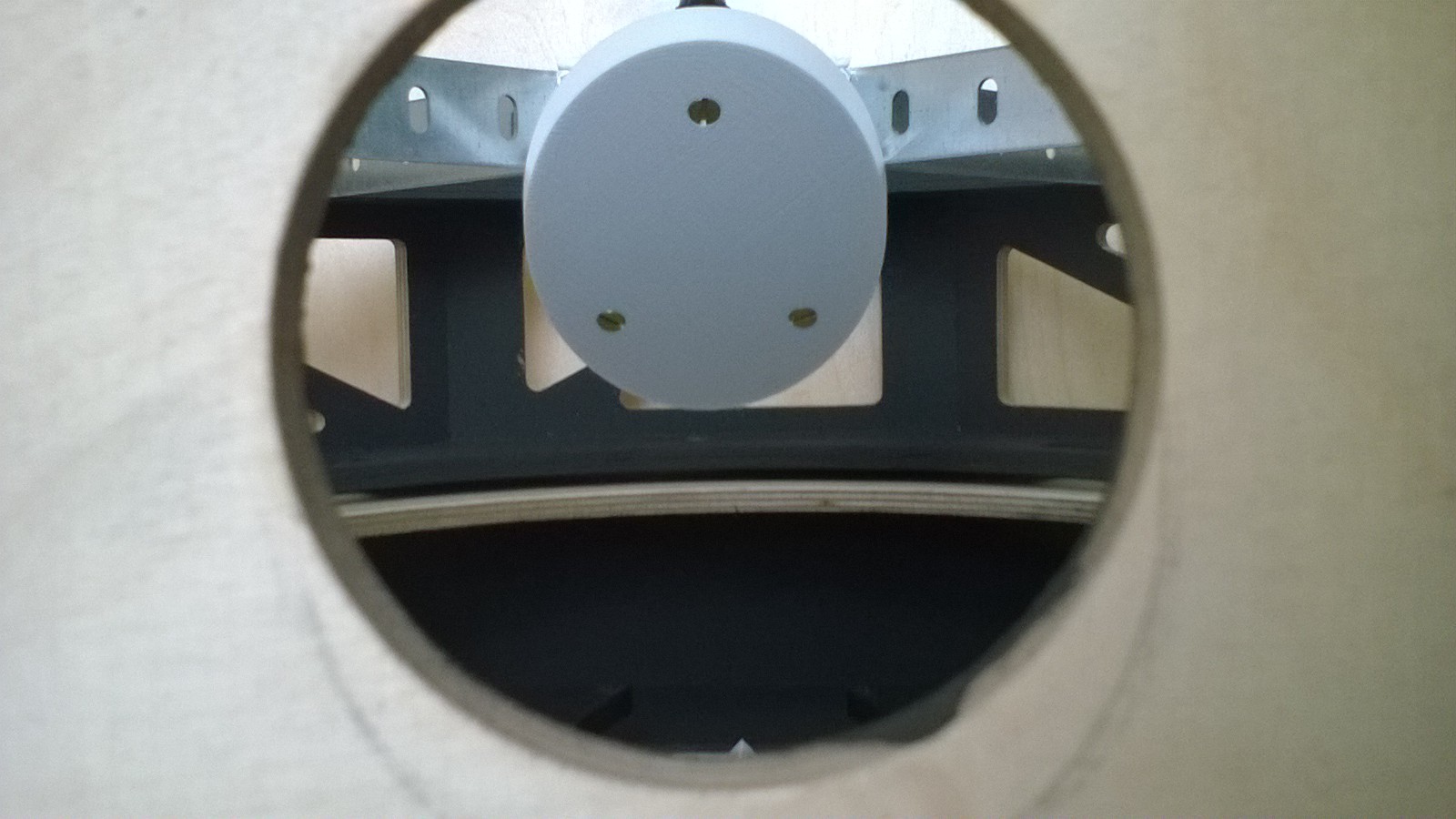

et vu depuis le trou du PO (mal centré suite à une erreur de conception, il faut réajuster à la scie à chantourner...)



Prochaines étapes :

- montage du PO moonlite

- collage du secondaire

- coupe des tubes carbones et collages des embouts

- attendre une nuit dégagée, monter le télescope, mettre un oculaire et ...

[maire]

Quelques nouvelles,



Le montage à peu avancé (il faut faire tous les boulons de serrage, coller-visser les butées miroir, etc), mais j'ai pu faire l'assemblage de la caisse primaire+tourillon sur rocker :

Et vérifier que tout allait bien, que les butées prévues fonctionnaient, notamment la poignée qui évite de dépasser le zenith de plus de 6°.

Depuis la photo, les butées latérales sur le rocker ont été fixées.





Bonjour!

J'aime beaucoup la forme générale de la caisse du primaire. Cela respire l’optimisation de la forme. 18mm pour du tube carbone, en dépit de l'apparente rigidité, cela me parait tout de même un peu juste en vertu de "qui peut le plus peut le moins"... Attention à la perte de collimation une fois l'instrument observant au ras de l'horizon. Quand j'ai fais un T300 c'était en 20mm de diamètre... Pour les images proposées je ne vois pas bien parce qu'elles sont toutes en mini format (sauf celles de ce message d'où je réponds ici avec les éléments que j'ai). Les tourillons me semblent bien frêles pour un T400 même si des contreventements sont prévus. Bonne suite

[alexthecoolman]

ça avance, beau boulot

ça donne envie







je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400

[titildx]

ça avance, beau boulot

ça donne envie







je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400, je dois me retenir et ne pas construire un 400



Ben non, lache toi............

[jvaillant]

Ben non, lache toi............



Oui alexthecoolman, ne te retiens pas. Ça peut être long, mais c'est une super expérience...

[jvaillant]

Bonjour!

J'aime beaucoup la forme générale de la caisse du primaire. Cela respire l’optimisation de la forme. 18mm pour du tube carbone, en dépit de l'apparente rigidité, cela me parait tout de même un peu juste en vertu de "qui peut le plus peut le moins"... Attention à la perte de collimation une fois l'instrument observant au ras de l'horizon. Quand j'ai fais un T300 c'était en 20mm de diamètre... Pour les images proposées je ne vois pas bien parce qu'elles sont toutes en mini format (sauf celles de ce message d'où je réponds ici avec les éléments que j'ai). Les tourillons me semblent bien frêles pour un T400 même si des contreventements sont prévus. Bonne suite



Merci pour ces commentaire Maire, je retiens ces points comme amélioration sur une version 2.0. J'ai essayé d'optimiser, mais rien ne vaut le test terrain.



Jérôme

[Kaptain]

Très belles finitions, tu vas te régaler ! D'autant qu'un 400 léger, ça se trimballe sous des ciels bien noirs !

Non Alex, ne te retiens surtout pas, un 400, c'est vraiment bien !

[alexthecoolman]

bha en faites je viens de finir un 250 dont je n'ai pas trop profiter à cause de la météo. donc j’attends encore un peu
