DIY NIKON TC-E2 binoculaires

[JMDSomme]

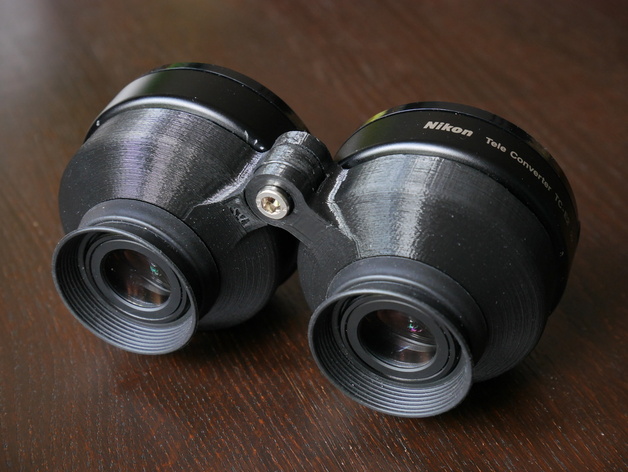

J'ai trouvé ça sur Thingiverse (site de partage de créations pour imprimantes 3D):



http://www.thingiverse.com/thing:1560347



J'ai déjà une paire de juju très grand angle mais ça peut sans doute brancher certains d'entre vous?

Reste à trouver les bonnettes ad-hoc (ou à les créer et imprimer en polyflex)

[chatbleu54]

Hello



Ça sert à quoi des jumelles X 2 ?



Eric

[cleisyaw]

Le grossissement est tellement faible qu'on n'a presque pas l'impression d'observer dans un instrument, mais avec un gain en magnitude pourtant très sensible.

Du coup on voit beaucoup plus de choses qu'à l’œil nu, tout en pouvant facilement se repérer. Comme si on avait des yeux de chouette.



Cf. cette discussion:

http://www.webastro.net/forum/showthread.php?t=125105&highlight=TC-E2

[JMDSomme]

Merci Cleysaw, rien à ajouter.

[eric l]

Je trouve l'idée excellente comme la réalisation !

[chatbleu54]

Ah ok !! intéressant comme idée, merci



Eric

[JMDSomme]

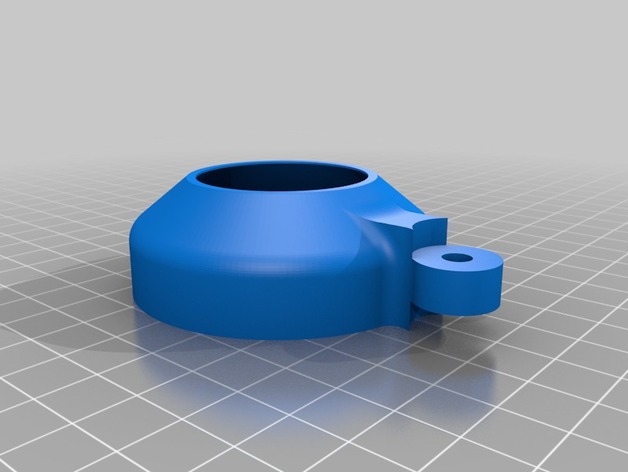

Pour ceux qui comme moi utilisent le Cura pour préparer l'impression, j'ai créé un fichier modifié du côté droit (+mount) en lui ajoutant un mince cylindre support pour l'impression propre du deuxième bras de l'articulation. J'envoie le fichier sur demande si besoin.



Sur une Dagoma Discovery fabrication des deux pièces:

en mode standard (couches de 0,15mm)

3h05' d'impression,

8,51ml de filament,

26g.



Si quelqu'un se lance, qu'il nous fasse retour d'expérience sur le design

[Eric.c]

Si quelqu'un se lance, qu'il nous fasse retour d'expérience sur le design



je viens d'en commander une paire via 3Dhubs, je vous dirai bientôt. Je n'aurai jamais cru que mon TC E2 me servirai à nouveau un jour (joie, joie)

[JMDSomme]

[Nicolas Zannin]

Belle trouvaille JMD !



De quel ordre serait le prix de revient d' une telle monture imprimée pour les TC-E2 ?

[JMDSomme]

Si je fais ça chez moi il y a quelques euros de matière, le temps machine et le temps que j'y passe (surveillance des premières couches, ratages éventuels...). Je dirais que 15€ me semblent raisonnables + l'enveloppe à bulle pour l'envoi

il te restera à trouver la vis et l'écrou de liaison.

sinon tu peux charger le .stl et tester l'objet chez sculptéo, je serais curieux de savoir



Ceci dit je n'ai pas de TCE2 et je n'ai pas testé l'objet, faudrait faire un essai.

Si quelqu'un a les TC, je veux bien imprimer le 1er gratos pour test...

[breal]

bonjour

belle idée.

super de voir le ciel comme une chouette ?

manque sur l'impression 3D des fixation sur les cotés afin de fixer celle ci autour de la tète "système frontale ou similaire "pour éviter des les tenir a la main ?

ont trouve ou les lentilles nikon ou autre similaire ?

(oups je viens de trouver "binocle" de microscope)

Alain

Modifié 25 mai 2016 par breal

[Nicolas Zannin]

Si je fais ça chez moi il y a quelques euros de matière, le temps machine et le temps que j'y passe (surveillance des premières couches, ratages éventuels...). Je dirais que 15€ me semblent raisonnables + l'enveloppe à bulle pour l'envoi

il te restera à trouver la vis et l'écrou de liaison.

sinon tu peux charger le .stl et tester l'objet chez sculptéo, je serais curieux de savoir



Ceci dit je n'ai pas de TCE2 et je n'ai pas testé l'objet, faudrait faire un essai.

Si quelqu'un a les TC, je veux bien imprimer le 1er gratos pour test...



Bonjour JMD, je suis intéressé, n'ayant jamais utilisé d'interface ou un site pour une impression 3D.

J'ai déjà les TC-E2.

Je te contacte par MP

[JMDSomme]

Bonjour JMD, je suis intéressé, n'ayant jamais utilisé d'interface ou un site pour une impression 3D.

J'ai déjà les TC-E2.

Je te contacte par MP



Ok, tu seras béta testeur.



EDIT :Ton proto est en cours d'impression: en rouge BETA.

Modifié 25 mai 2016 par JMDSomme

[Eric.c]

Salut,

J'ai reçu mon impression 3D, par contre les cotes sont un peu justes ça ne rentre pas à 0.3mm. Je vais devoir poncer... JMD tu obtiens quelle précision ?



Ah oui, info importante, les TCE2 ont un diamètre de 65mm. C'est donc aussi l'écart inter pupillaire mini. A prendre en compte selon la physionomie de chacun. Moi je suis à 64mm donc ça devrait passer...

[JMDSomme]

@ Eric: je lance seulement l'impression et je l'envoie à Nicolas.

J'ai besoin de supports d'impression alors il faudra de toute façon poncer un peu l'intérieur.

[Nicolas Zannin]

Merci JMD !



[JMDSomme]

@ Nico:

j'ai décollé les pièces du plateau ce matin. Un petit souci avec une zone en porte à faux dont le support d'impression était calibré trop mince.

Je vais bricoler ça et te l'envoyer pour que tu essaies, mais, en PLA tout ça me semble manquer de rigidité.

Pourrais tu m'envoyer un plan côté du TCE et quelques photos sous les divers angles (façon plan 3 vues) je pense qu'on peut dessiner un truc plus efficace et rigide que ça.

Sans le côtes je ne peux rien faire car si je parviens à ajouter des éléments au design trouvé sur thingiverse, je ne peux pas intervenir sur l'objet lui même ni même connaître ses cotes détaillées (pb de logiciels et formats de fichiers ... bref...).

[Nicolas Zannin]

Je prends les côtes demain matin. Si le manque de rigidité concerne les coupelles réceptacles des TC, ça doit s'arranger beaucoup une fois ceux-ci rentrés et collés dedans au silicone. Par contre si tu as constaté une trop grande souplesse de la charnière ça peut-être problématique (si ça casse...). Dans mes deux précédents montages en bois puis en résine, la précision d'alignement a toujours été suffisante. J'ai remarqué aussi qu'il y a moins besoin de garder précisément les yeux dans les axes dans ce système de Gallilée que dans une optique habituelle.

[Nicolas Zannin]

Salut,

J'ai reçu mon impression 3D, par contre les cotes sont un peu justes ça ne rentre pas à 0.3mm. Je vais devoir poncer... JMD tu obtiens quelle précision ?



Ah oui, info importante, les TCE2 ont un diamètre de 65mm. C'est donc aussi l'écart inter pupillaire mini. A prendre en compte selon la physionomie de chacun. Moi je suis à 64mm donc ça devrait passer...



Moi aussi j'ai 64mm... ça passe.

Mais j'ai limé un demi mm sur chaque fût, au point de contact

[Eric.c]

Mon exemplaire est aussi en PLA. Il y a une légère souplesse si on presse fort. Mais pour cette utilisation je trouve cela suffisamment rigide.



Pas con le limage du fût

[JMDSomme]

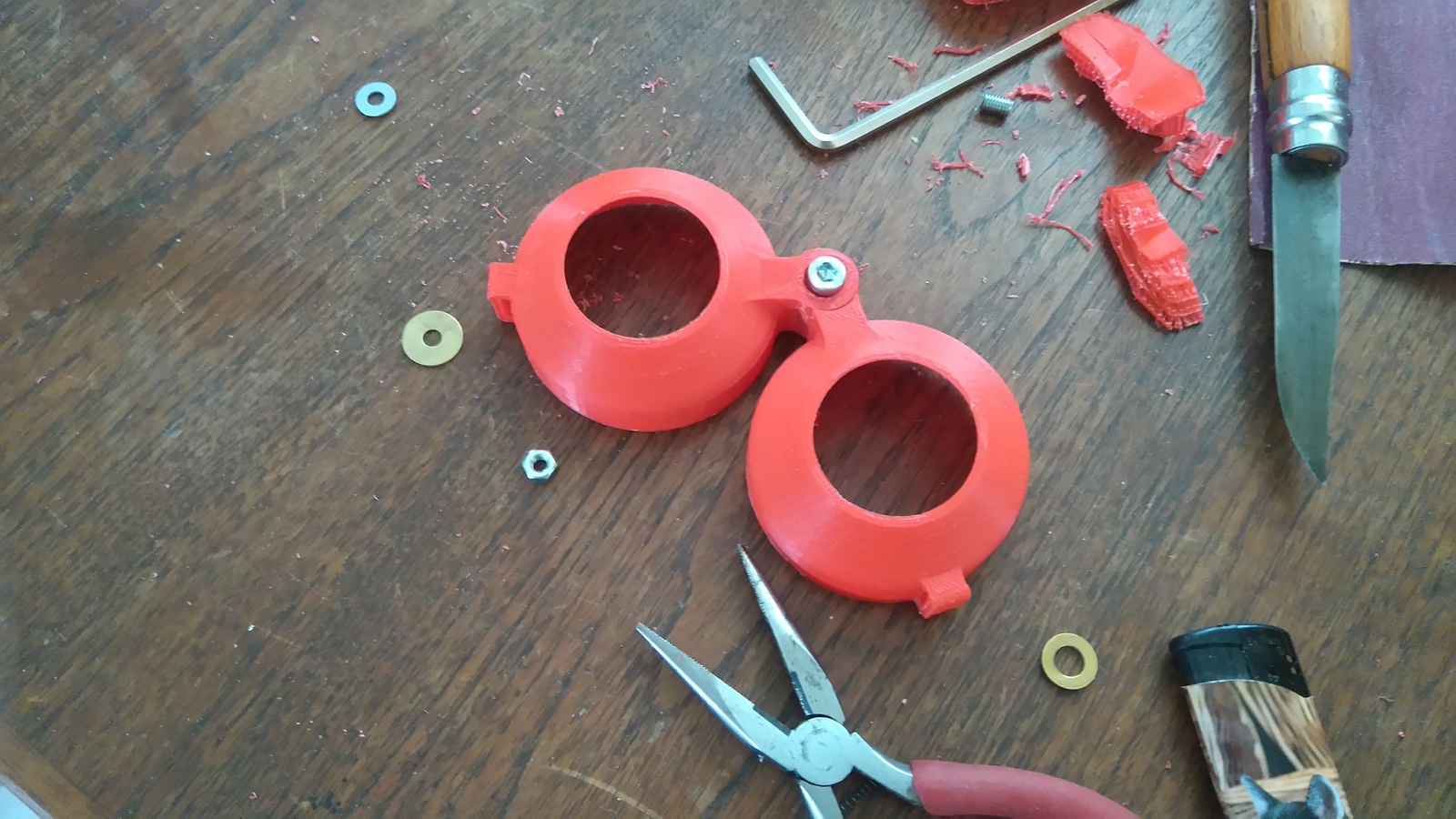

J'ai du un peu bricoler mais ça semble très correct

reste à trouver un petit carton pour te l'envoyer (@Nico)



[BEGNAT996]

Après de longues années de "léthargie"ça donne quoi ce DIY NIKON? 😁
