bord rabattu

[gerard33]

Salut

je continue mon 260

avant de paraboliser, j'ai consulté les pros

suite à l'examen de mon 260 par Pierre Strock aux NAT, il se trouve qu'il y a un magnifique bord rabattu

j'ai donc repris les séchées avec le cerox 1663 en pratiquant le petit W excentré sans appui sur le côté débordant (outil dessus)

au bout de quelques heures, je ne vois rien venir

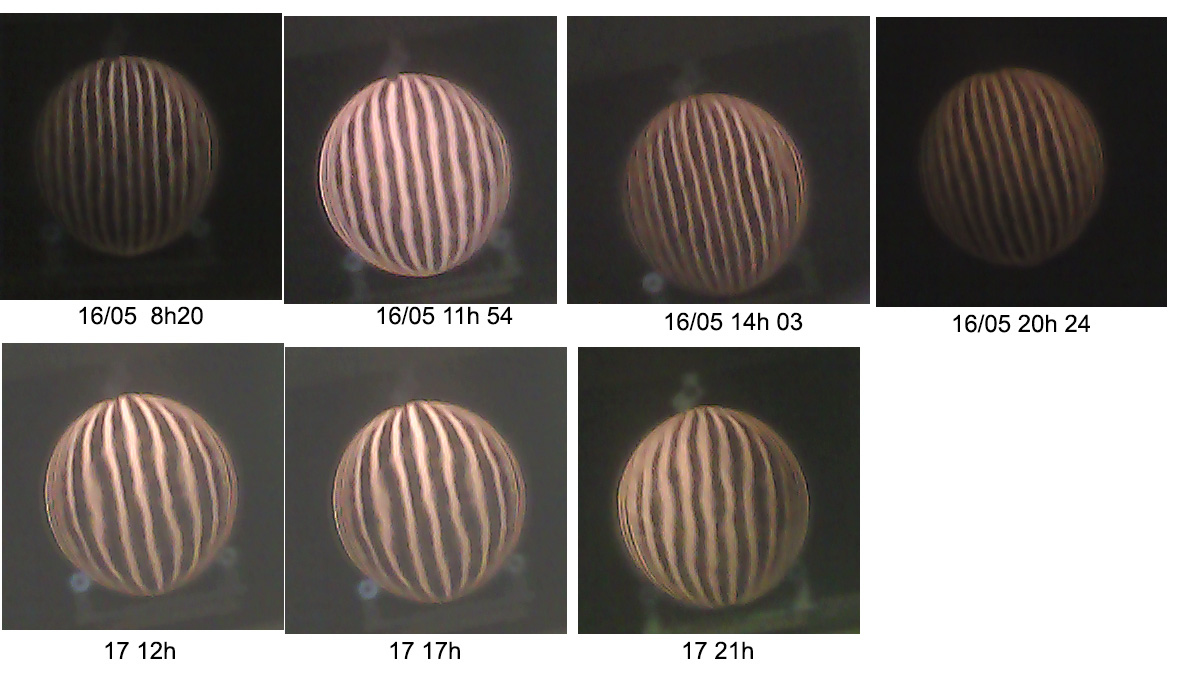

je ne sais pas pourquoi non plus le Ronchi a un nb de lignes différent selon les prises

est-ce bien avec cette poudre que je dois travailler ce bord rabattu?



PS, les trois dernières sont 5 mm devant le foyer...faudrait peut-être que je compare toujours les images au foyer...

Modifié 18 mai 2016 par gerard33

[Moot]

Le nombre de lignes du Ronchi dépend de la distance entre la grille et le centre de courbure du miroir : plus elle en est proche, moins il y a de lignes.

[gerard33]

Merci Moot pour cette réponse

c'est déjà un élément intéressant

[yannick78]

salut Gerard,



pour voir le bord rabattu le plus simple c'est le foucault (il faut que tu repares ton Foucault!!). Tu ne peux pas rater le BR, on a vu aux NAT que le BR se reduisait à 13mm de tirage au lieux de #3,5mm comme attendu.



Pour corriger le BR, la méthode du pouce comme je te l'ai expliqué est la plus simple.





Yannick

[gerard33]

Salut Yannick

sur le Ronchi que l'on m'a prété, j'ai aussi un Foucault

il est vieux mais c'est du pro

le pouce, je le fais avec le Cerox?

il m'en reste presque plus

il va falloir que j'en commande

[yannick78]

oui il faut le faire avec la poudre à polir que tu utilises. tu fais un mélange bien crémeux que tu deposes au pinceau à 1 cm du bord (il faut que tu confirmes au foucault la position de la transition BR / sphere) et tu frottes avec le pouce en te calant avec l'index sur le bord du miroir (il faut frotter sur la transition) jusqu'à voir un petit sillon au foucault, ensuite tu reviens avec des petites courses en W pour supprimer le sillon ; pour toi il va falloir faire l'opération plusieurs fois.





Yannick

[asp06]

essaie de polir en posant la ou les mains au centre du disque, courses normales.

[Raphael_OD]

je confirme asp06 est de fort bons conseils sur des choses que l'on considère comme anodines...mais qui ont leur importance.

Bonne continuation

[loulou7331]

13 mm de tirage c'est énorme, ne vaudrait-il pas mieux revenir au doucissage pour le supprimer?

[gerard33]

C'est quoi ce chiffre? Yannick sur ton papier, tu n'en parles pas et je ne me souviens pas qu'on en ait causé

le tirage, c'est le centre du bord rabattu?

d'après mes derniers foucault, le BR a pratiquement disparu, par contre ma webcam ne traduit pas du tout ce que voit mon œil

j'ai l'impression qu'elle sur-corrige les défauts

[Raphael_OD]

Non le mieux gégé c'est que tu me le donne !

[astrocg]

il semble y avoir aussi une ondulation circulaire à la moitié du rayon

çà pourrait être une couronne (facile à voir au foucault même sans mesure)

[yannick78]

13mm c'est approximativement le tirage qu'il fallait atteindre pour éteindre le BR.

Cette valeur n'a pas d'importance en soit même si elle est énorme, par contre il faut corriger ce BR. Le BR était très important, combien de temps tu as travaillé dessus, pour le faire disparaitre, j'ai l'impression que t as fait vite:)



Tu peux nous mettre une photo de ton foucault, car aux Nat il ne pouvait pas fonctionner





Yannick

[gerard33]

OK Yannick

j'ai compris le truc, du coup il faut que je reprenne mes mesures

j'ai réparé mon Foucault mais je me sers surtout du pro que m'a prêté le copain

micro-pas et tout et tout, autre chose que mon truc

sinon, hier soir encore, j'ai bricolé une caméra mais ça va pas, je vais essayer de le faire avec un objo de 18/55mm

j'ai même vu un montage avec un APN qui me tente bien

il faut que je refasse mes outils et cela m'inquiète de réutiliser la poix pour une Xième fois; je vais en commander d'autre

bref....on se reverra aux NAT pour un contrôle

[watchever]

Gérard, comment fais-tu pour avoir des images aussi claires avec ton ronchi. Moi je le fais sur une étoile et ca ne dépote pas autant. Utilises tu une ampoule comme pour le Foucault ?

Merci

[gerard33]

Gérard, comment fais-tu pour avoir des images aussi claires avec ton ronchi. Moi je le fais sur une étoile et ca ne dépote pas autant. Utilises tu une ampoule comme pour le Foucault ?

Merci



c'est la fente du Foucault qui éclaire

le couteau pivote et laisse place à la trame, la fente ne bouge pas

je ferai des photos

[christiand]

Bonjour



Que donne le foucault ? Tu as peut être des images ?

L'écart me semble important, je me demande si tu n'as pas adopté dés le départ une mauvaise habitude, une mauvaise position pendant le polissage.

Tu inverses de temps en temps miroir et outil ?

Le mieux serait sans doute de revenir au doucissage pour rattraper l'écart important (?).



Christian

[gerard33]

Salut Arp'iste

je dois reconnaître que je patauge grave

en désespoir de cause, j'ai demandé au GAP47 un petit coup de main car il est évident que je sais pas me servir du Foucault

je crois avoir lu tous les ouvrages de référence, visité la plupart des sites, j'en arrive à plus rien comprendre du tout

je vais laisser filer un peu en attendant

[christiand]

ok



Le mieux est de te faire aider en effet.

Je suppose que tu as lu également le bouquin de Texereau.

[gerard33]

ok



Le mieux est de te faire aider en effet.

Je suppose que tu as lu également le bouquin de Texereau.



en premier

je l'aurai un jour, je l'aurai

[christiand]

il se trouve en occaz sur Amazon



https://www.amazon.fr/construction-t%C3%A9lescope-damateur-Deuxi%C3%A8me-%C3%A9dition/dp/B01D09K6HE/ref=sr_1_1?s=books&ie=UTF8&qid=1464106001&sr=1-1&keywords=texereau+la+construction+du+telescope+d+amateur+societe+astronomique+de+france

[gerard33]

On le trouve en pdf assez facilement

http://www.astrosurf.com/texereau/

[astrocg]

rien que d'observer (sans mesure) l'image au foucault en coupant le faisceau au 2/3 permet de voir la forme générale

mirrosphere sur son site montre plusieurs exemples dans sa rubrique "retouches"

c'est très instructif;)

[astrocg]

précision : sur le site mirrosphere aller dans repolissage d'optique

notamment un ronchi sur un starfinder avec 8 lignes parle particulièrement et devrait t'inspirer;)

[gerard33]

mirrosphere sur son site montre plusieurs exemples dans sa rubrique "retouches"

pas trouvé ?

[gerard33]

OK

il s'agit des deux images du ronchi

[astrocg]

sur la page d'accueil de mirrosphere aller dans la rubrique "repolissage d'optique" et faire défiler les images de tests

[astrocg]

OK

il s'agit des deux images du ronchi



exact!

on peut faire le rapprochement au foucault juste en observant (sans aucune mesure)

je l'ai fait sur un 200mm non aluminié récupéré dans un stock et çà parle tout de suite

pas assez parabolisé et 2 couronnes dans la première moitié en partant du centre

en effet le foucault est super sensible

un maître ce Monsieur Foucault;)

[JCB]

C koi c bordel !!!!!

Gege tu parles un langage que je ne comprends plus !!!!!

Le couteau : c'est celui qui se trouve dans le fourgon et qui coupait mal?

Et la fente, miroir dessus dessous : ta dernière vhs d'un film erotique? ???

[gerard33]

Les dernières nouvelles du front (d'ondes )

j'ai fait pas mal d'heures à la main sans résultat probant

puis j'ai changé de stratégie

j'ai déménagé l'atelier à la cave car il faisait trop chaud pour la poix

j'ai fabriqué la machine et commencé à l'utiliser



"T6GmPOChPP8" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

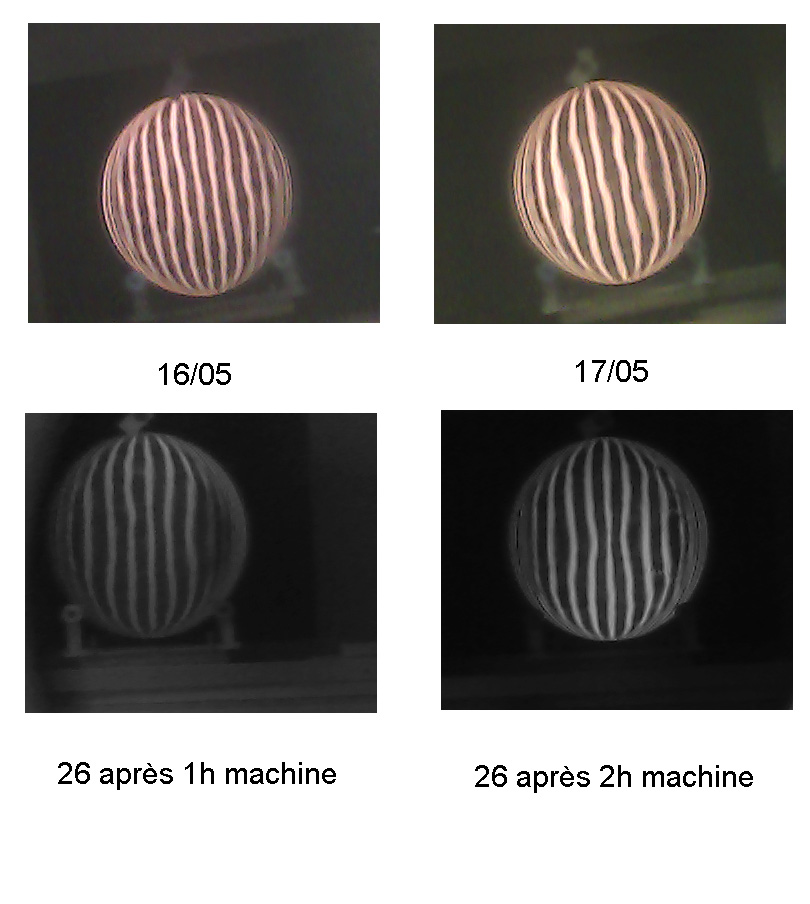

j'ai fait deux heures avec l'outil (60% taille du miroir) le bord au centre du miroir (débord de 3 cm)

il y a des choses qui bougent dans le ronchi me semble-t-il...

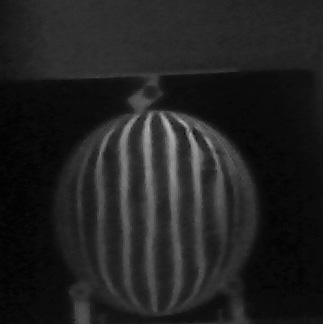

aujourd'hui, j'ai fait 3h avec l'outil en débord de 1 cm

les lignes semblent plus droites





je ne sais pas trop dans quelle direction je dois aller....
