Strock 250 - A mon tour !

[Valou80]

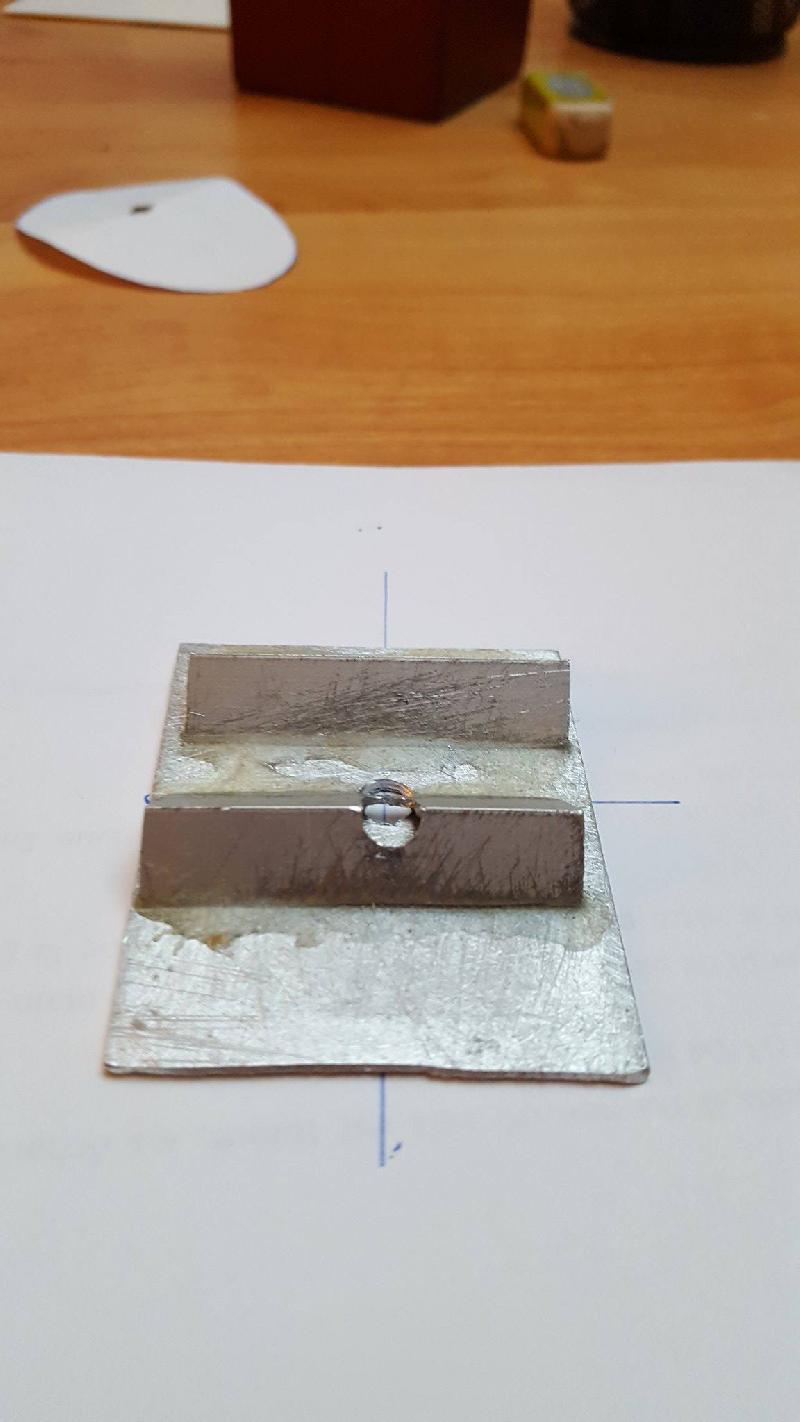

Bon j'ai réattaqué le collage du miroir :

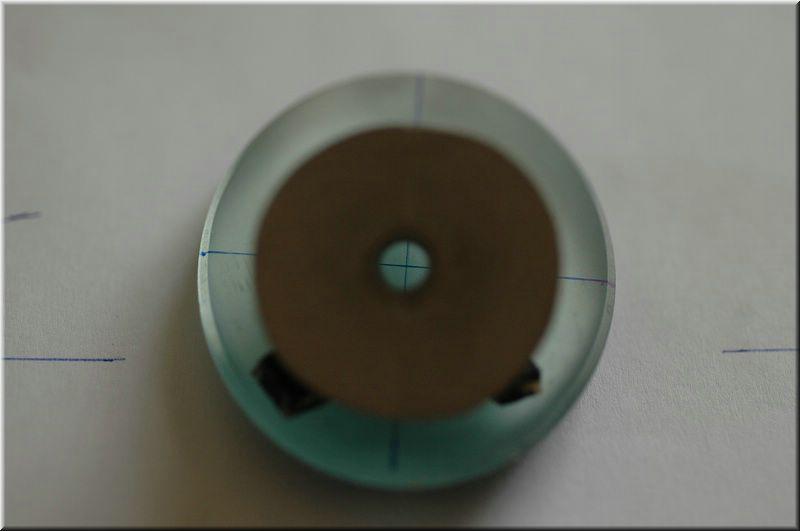

Cette photo du tuto :



Est ce que ca correspond à ca chez moi ? :

[sost]

Ah ben zut, quand j'envoie des message avec mon mobile il n'y a pas ma signature. Du coup, tu n'avais pas le lien.

[Yin_Zhen]

Ah ben zut, quand j'envoie des message avec mon mobile il n'y a pas ma signature. Du coup, tu n'avais pas le lien.



Ton Strock est superbe !!!



Où as-tu acheté le boîtier de piles de ta table équatoriale ?

[sost]

Merci, le tien est parti pour être très beau aussi, la couleur peut être . Tous les éléments électronique hors moteur eq 1 proviennent d'amazon.

[JMDSomme]

Soignes le support du secondaire, c'est une pièce maîtresse de la réussite! Ta photo en gros plan de ta plaque alu fout un peu la trouille.

[sost]

En effet, n'hésite pas à la refaire si elle n'est pas parfaite. J'en ai fait deux pour être satisfait.



HS: hello JMDsomme, en forme ? Je n'ai pas trop le temps de traîner sur le forum, ton imprimante a t elle fait de nouvelles merveilles ?

[JMDSomme]

En effet, n'hésite pas à la refaire si elle n'est pas parfaite. J'en ai fait deux pour être satisfait.



HS: hello JMDsomme, en forme ? Je n'ai pas trop le temps de traîner sur le forum, ton imprimante a t elle fait de nouvelles merveilles ?



Bah, peu de bricolage en ce moment. Un pare buée chauffant pour la lunette guide tout de même.

Si les Strocks n'étaient pas tous des pièces uniques (cotes diverses autour de l'araignée) je fournirais volontiers un passe filtre au camarade, mais c'est échec assuré, les trous ne seraient pas alignés .

[Valou80]

Petit post du soir :

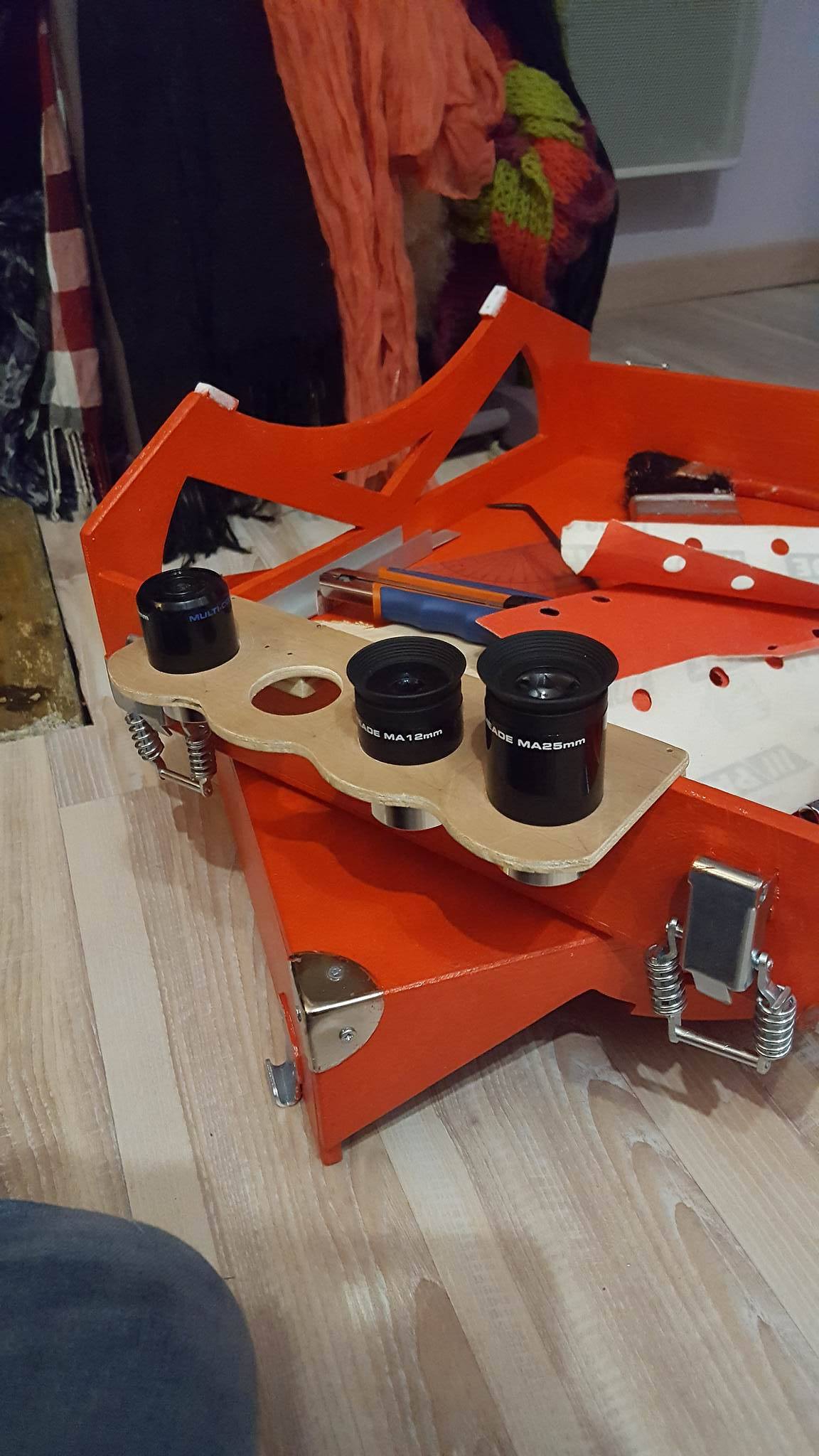

Création du ratelier à oculaire :

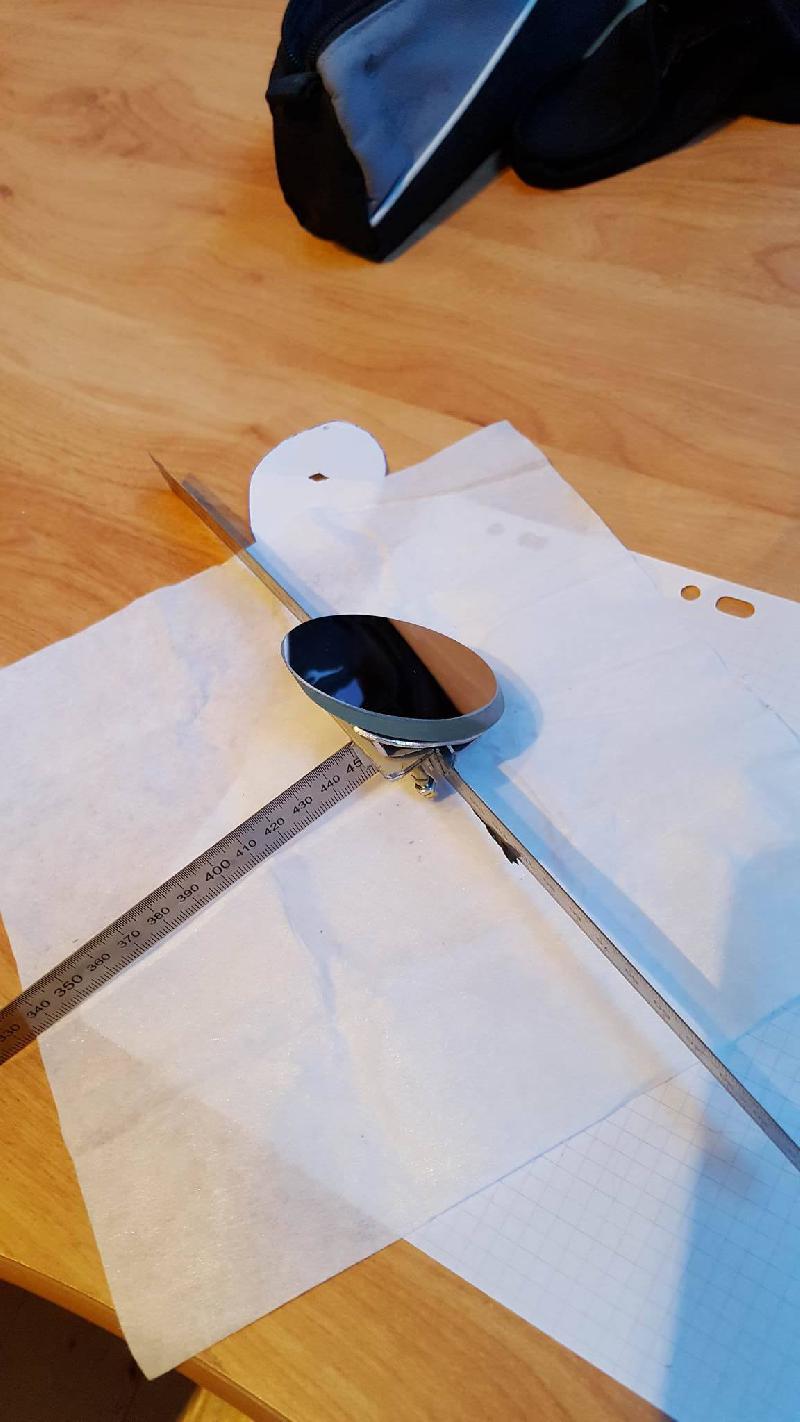

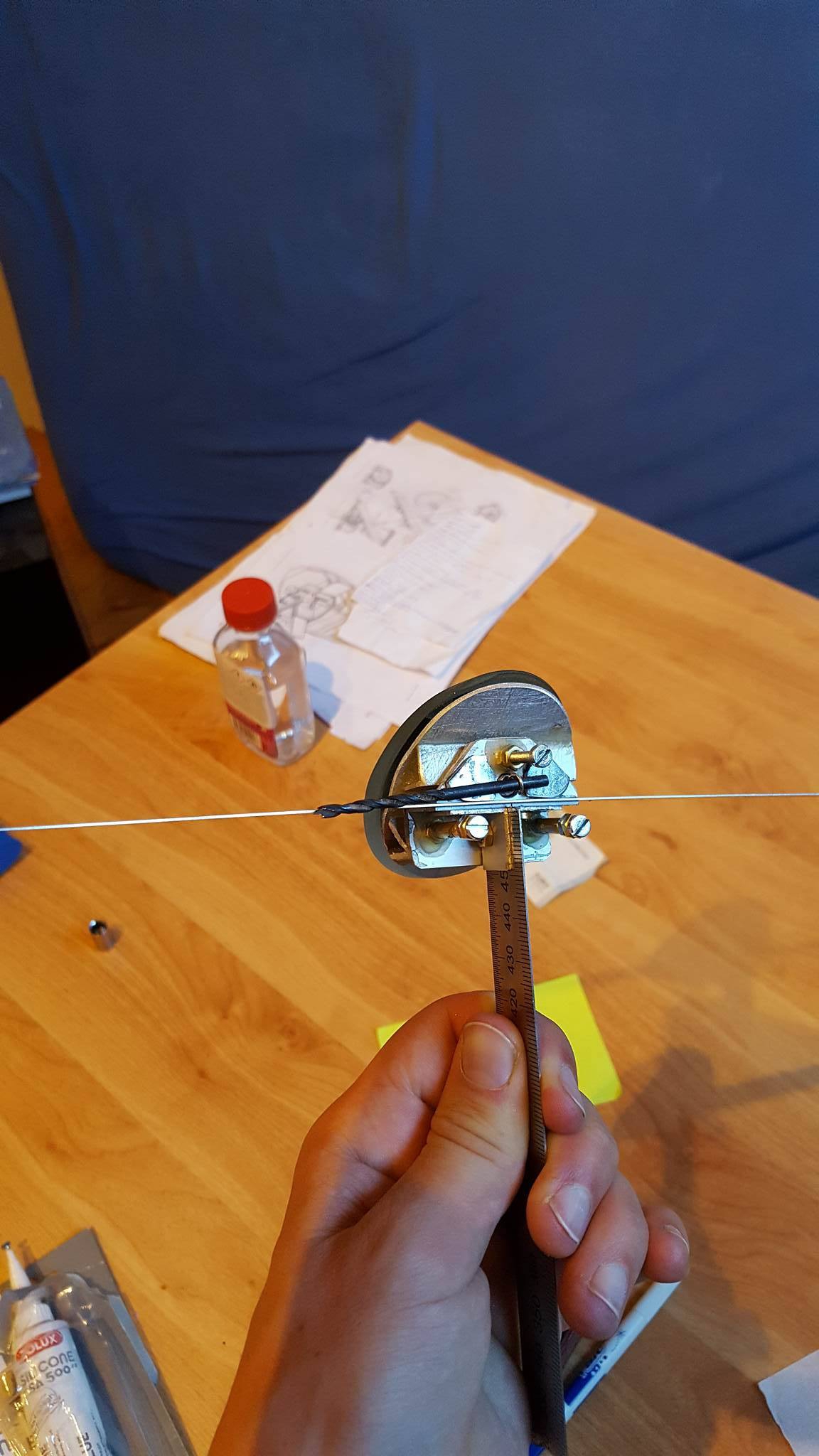

et miroir secondaire enfin collé :





Prochaine étape : fixation de l'araignée !

Une question : entre les deux diaphragme collé à celui supérieur ? ou une position plus précise ?

[JMDSomme]

Petit post du soir :



Prochaine étape : fixation de l'araignée !

Une question : entre les deux diaphragme collé à celui supérieur ? ou une position plus précise ?



Salut,

Position de l'araignée: elle doit permettre d'aligner le PO avec le secondaire.

Ce dernier étant "dessous" l'araignée se retrouve donc plutôt en haut, sous le diaphragme supérieur. Tu as intérêt à tracer avant, histoire de bien avoir le PO si possible centré dans l'espace libre entre les deux diaphragmes, cela te permettra de monter ensuite un porte filtre (impossible ou au mieux très délicat, si le trou du PO tangente un des diaph).

[Valou80]

Bonsoir !



Ca y est les photons sont arrivés !!

Ils ont apportés avec eux Albiréo, la Nébuleuse de la Lyre, la Nébuleuse de l'Haltère !! :wub:

Quel plaisir !!!



Depuis la dernière fois :

- fixation de l'araignée sur la cage du secondaire

- installation du quickfinder et du renvoi coudé

- pose de morceaux de couverture de survie au dos du support du secondaire (quel merdi*r entre la colle et les différents morceaux d'alu ! )

- tentative d'une collimation

- réhaussement d'un taquet du miroir qui génait la collimation

- coupage des vis nylon

- installation d'élastique sur les tiges carbones pour faciliter l'installation de la cage du secondaire

- fabrication du bafflage minimum (JMDSomme ton idée de chapeau claque n'a pas été mise dehors, elle a été mise en suspend pour l'instant)

- achat ( : 13 euros) d'un plat a tarte de protection du primaire

- confection avec une bouteille de creme fraiche de la protection du secondaire

- raccourcissement des tiges carbone de 3 cm

- test : infructueux

- rallongement des tiges carbone de 2 cm

- test : succès

- difficulté à garder une collimation stable : en cours de bilan

- 1er essai réel : succès sur Albiréo, M27, M57



=>

[Valou80]

Bon voilà, j'annonce le projet TERMINÉ, et en images



I - Commençons par les images !

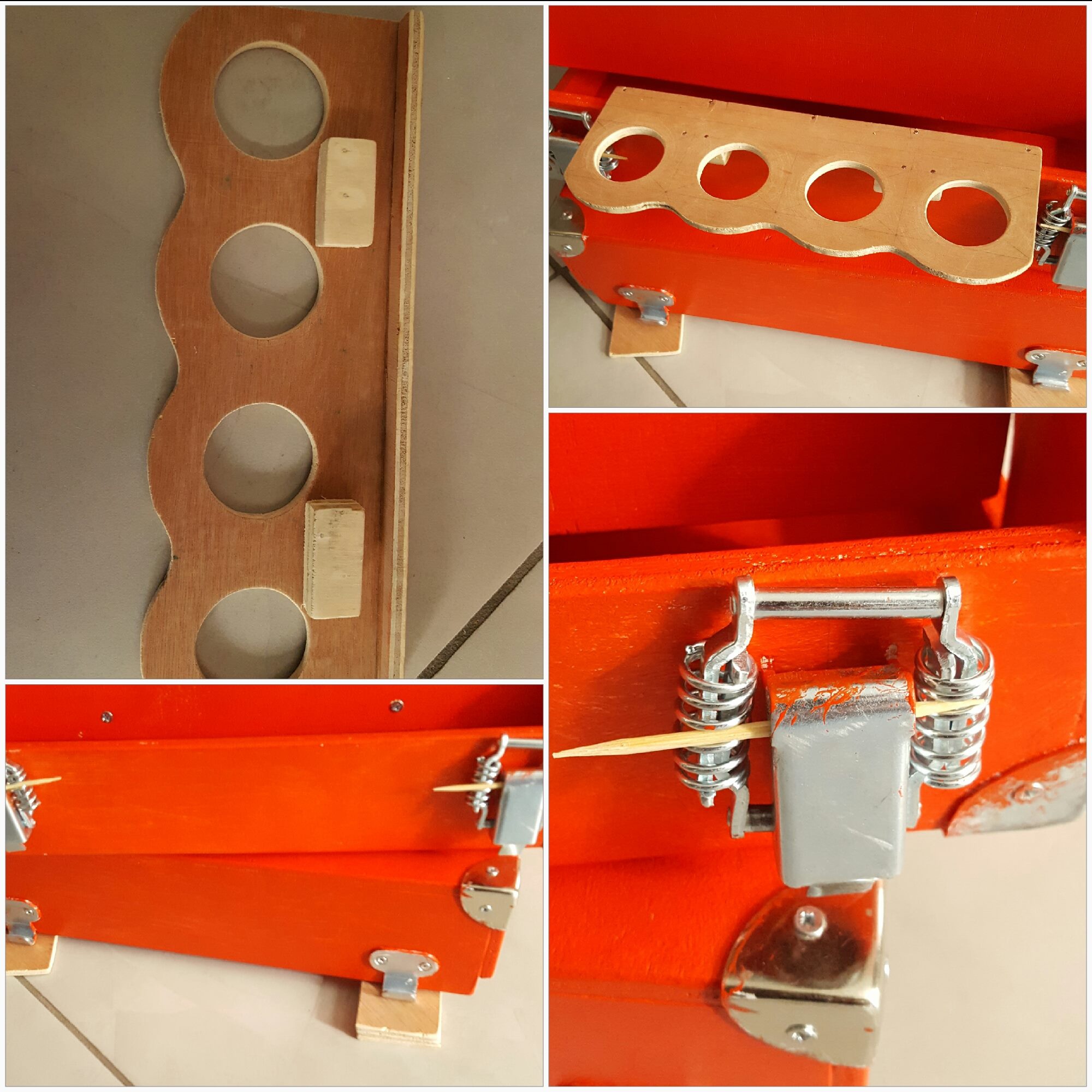

Divers mini accessoires :



j'annonce :

- le ratelier à oculaire vu de dessous (il s'inserre avec force sur le rocker ce qui assure son bon maintient), puis en place (depuis il a été peint en rouge

- Une vue d'une grenouillère. Vu qu'elles sont trop grandes, elles retombent toutes seules et gène le mouvement en azimut. Après plusieurs réflexion, il s'avère qu'un cure dent était le plus pratique

- Des petites cales de bois (50x50 - depuis peintes en rouge) pour une meilleure stabilité en terrain non dur. J'en ai fait 16 ce qui me permet aussi de placer le Strock bien horizontal en fonction du terrain. Je dois juste rajouter un systeme de fixation pour éviter que ca ne glisse.

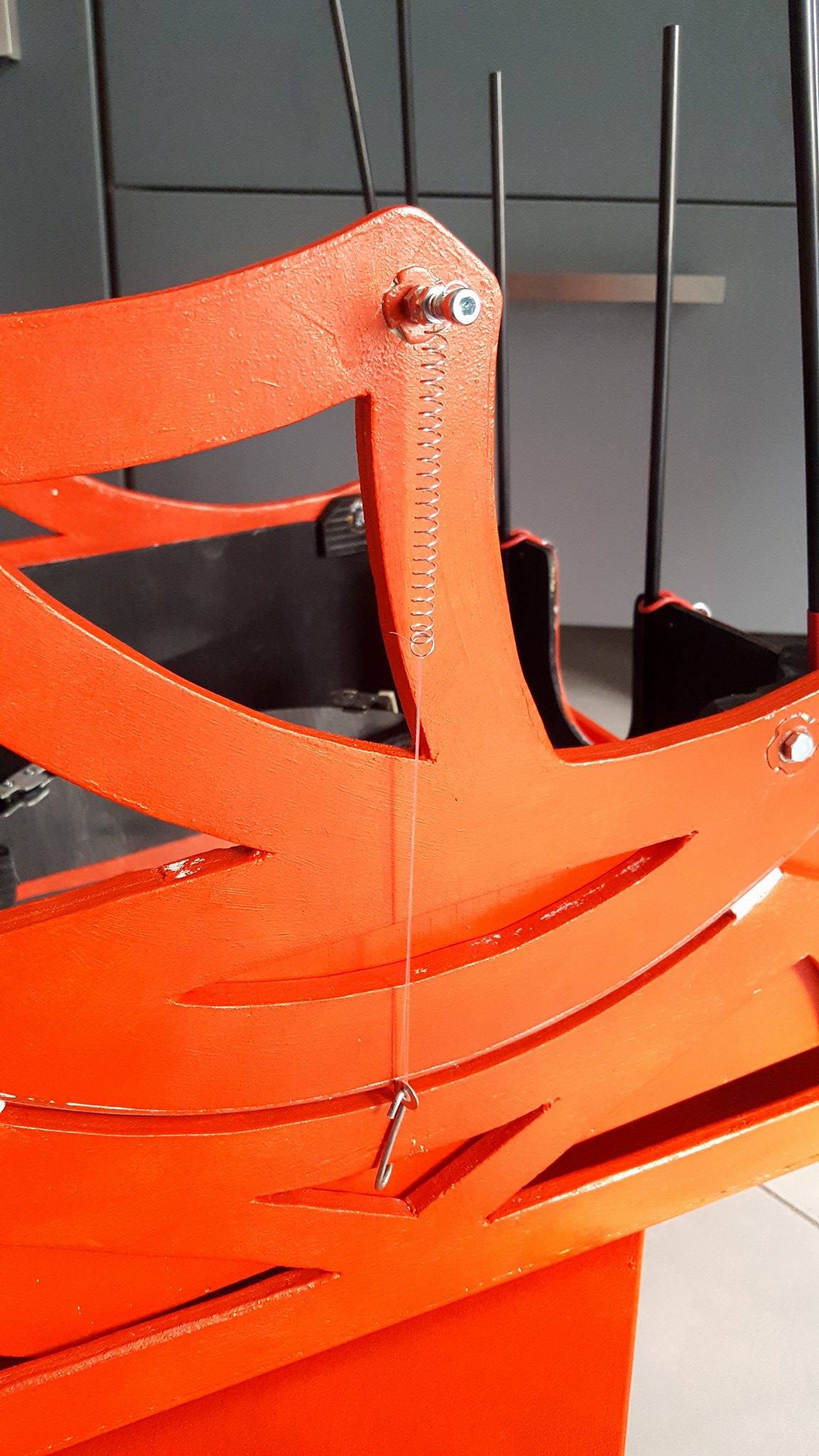

Ensuite, le ressort pour augmenter la friction pour éviter la chute du Strock en position presque horizontale :

Mais à 20°, ca chute quand meme quand je met Barlow + ES 14 mm. J'ai retendu la ficelle ce matin (fil nylon de couture sur une dizaine de passage. À voir par la suite et réadapter si besoin

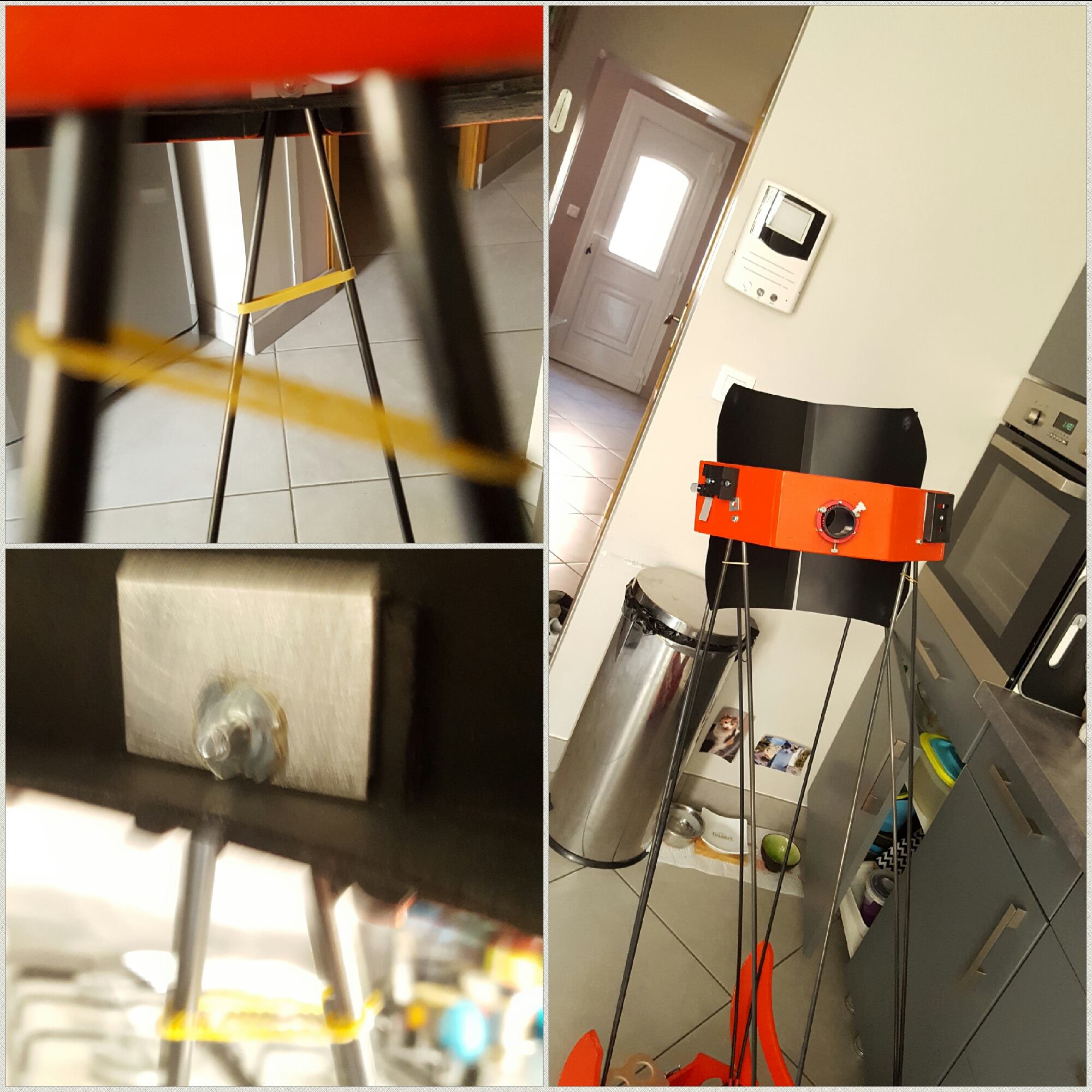

Parlons maintenant du Serrurier ( j'ai merdé pour les photos là )

Les élastiques, pas indiqué (de mémoire) sur le site Magnitude 78, mais c'est super pratique pour l'installation de la cage sur le Serrurier. Faudrait juste que j'en trouve 4 pareil, parce que là il ressemble à rien

Petite vue aussi sur le bafflage, avec une pochette plastique noir, désinguer (avec difficultés) les anneaux de l'élastique, puis fermeture avec de l'adhésif noir.

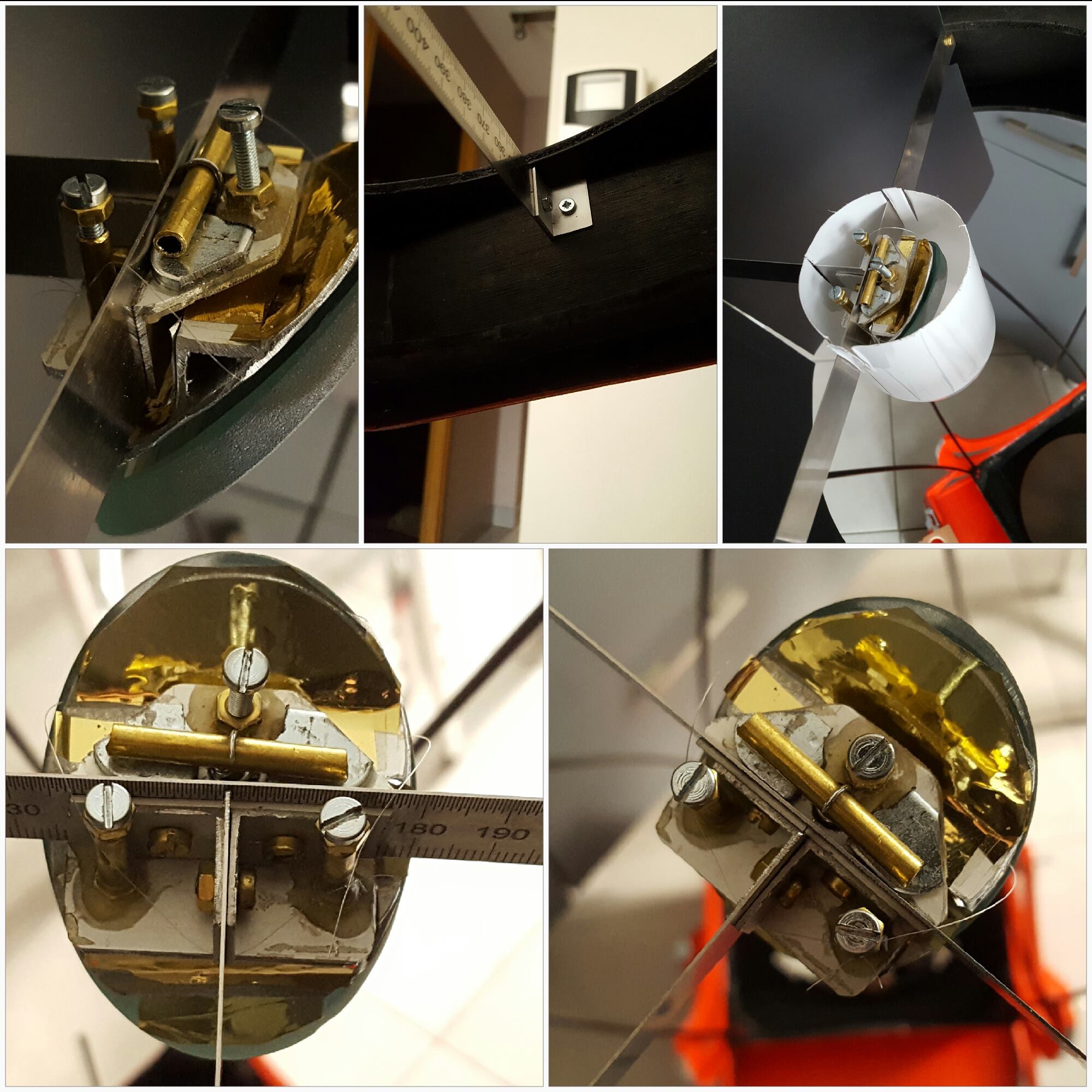

Vous avez dit "Araignée" ? alors soit !

J'ai abandonné l'idée du pontet, j'ai préférer surélever avec des chutes des grenouillères (quand je vous dits qu'elles étaient trop longues), le ressort étant petit mais très fort !

Fixation de l'araignée avec des cornieres en alu.

Protection du secondaire avec un bidon de creme fraiche (je l'ai refait depuis, pcq là ya 2 coup de cutter en trop).

Et on voit le petit fil de nylon en prévention d'une chute (il passe entre les points de colle du miroir)

J'arrive avec collimater à la main avec les petits écrou dessus, donc je suis content

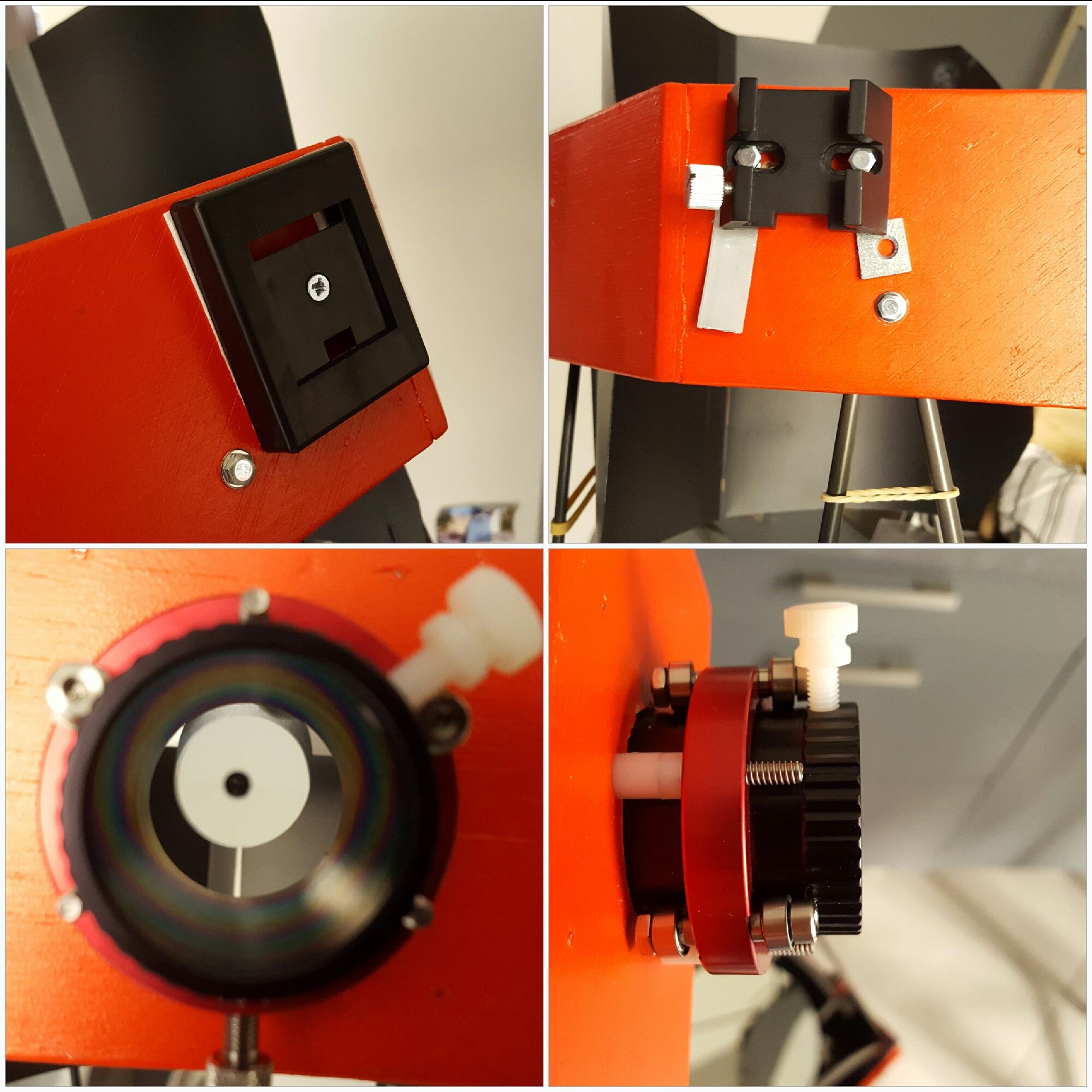

Zoomons sur la cage du secondaire :



Pied du Telrad (j'aurais pas du mettre le double face, ça fait trop moche et ca sert a rien )

Base du renvoi coudé, encore en cours de bon positionnement, parce que la le pauvre il louche ...

Vue par le PO, j'ai redescendu un peu le miroir depuis, il me parait un peu haut sur la photo.

Et le Kineoptics, il faudrait que je coupe les vis ...



Descendons,

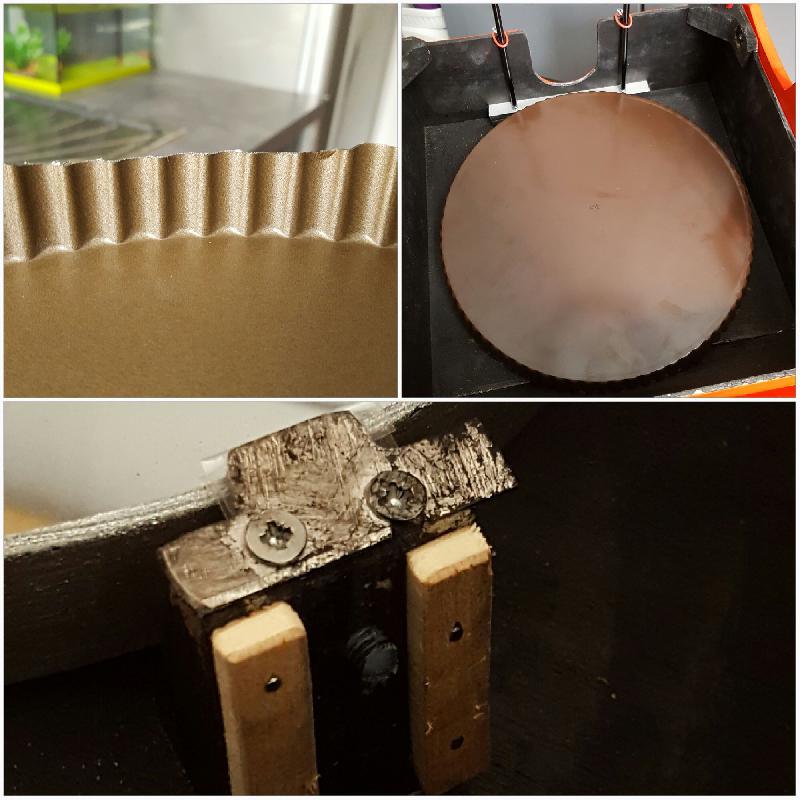

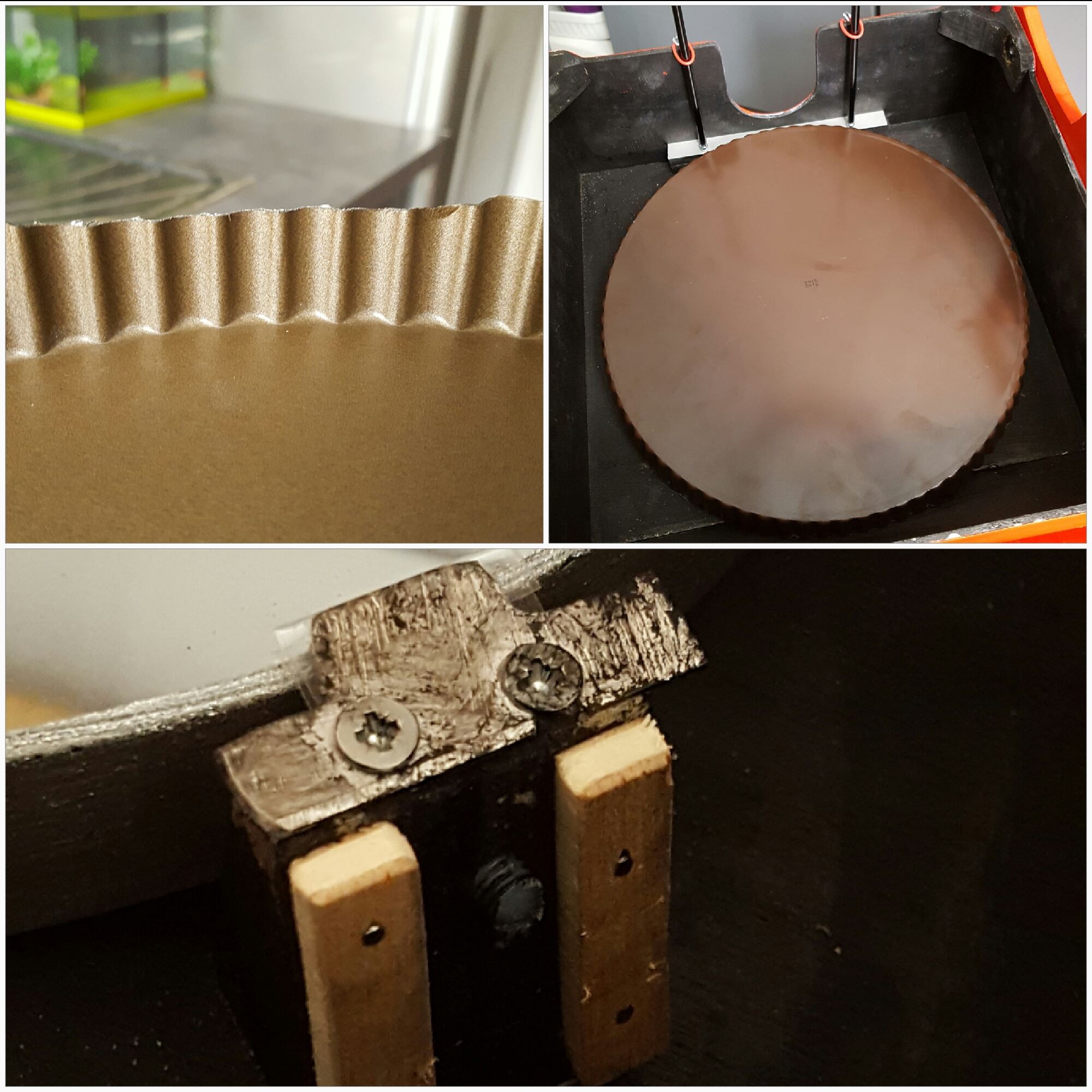

Le plat a tarte, j'ai du meuler un peu la partie qui frole le pan incliné.

Et sur 2 cales latérales, j'ai rajouté 2 chutes de 5 mm pour que le capot soit parfaitement calé

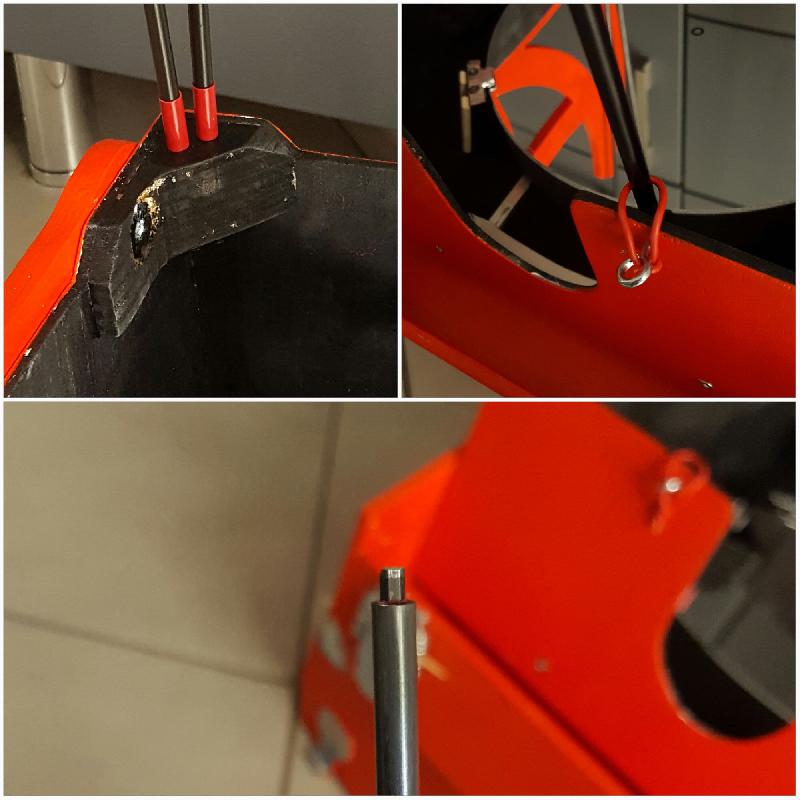

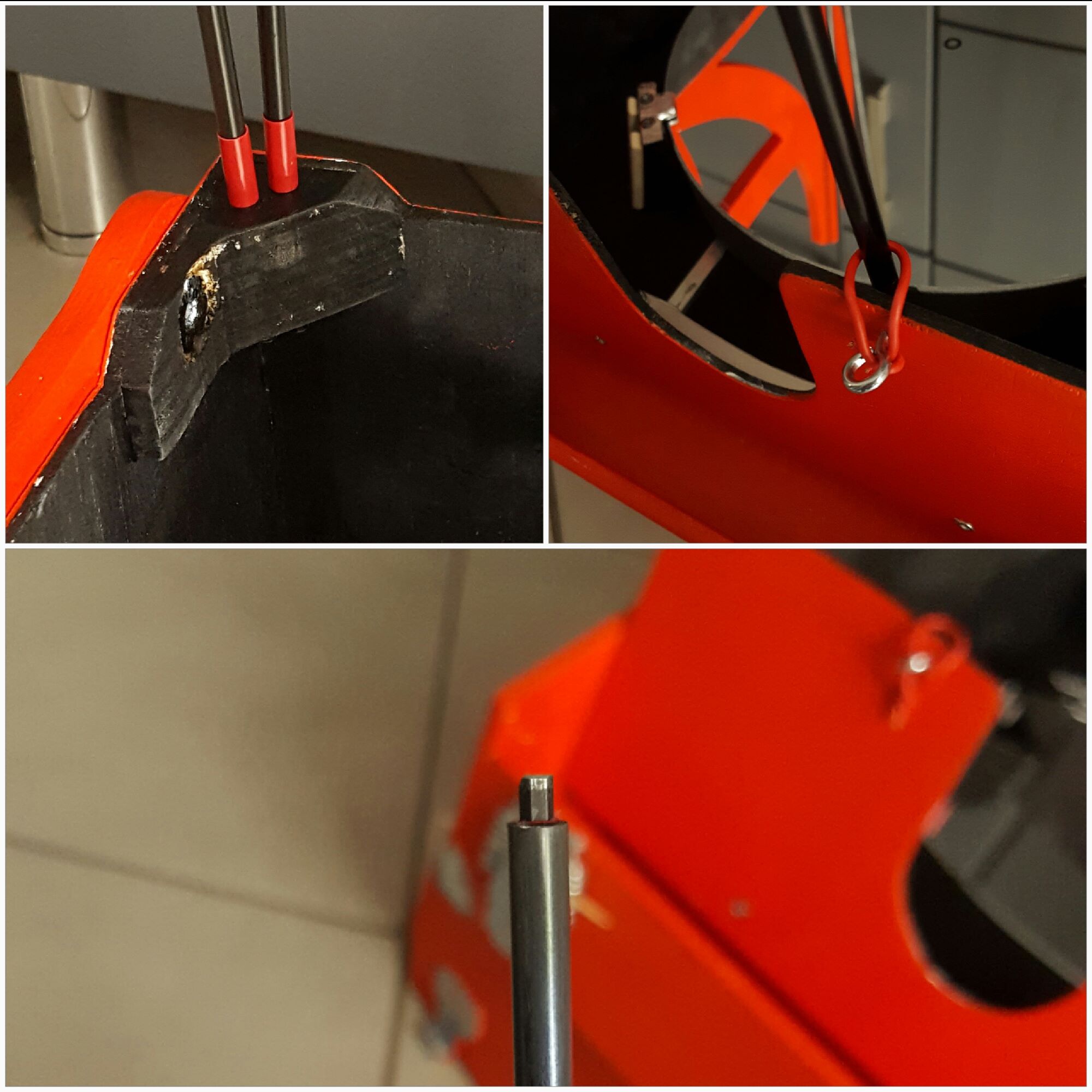

Maintenant photo de carbone :





la position basse du tube serrurier marqué avec de l'adhésif (à 4 cm de l'extrémité)

Les leviers de collimation, tenus par un fil électrique (trouvé que ca :/ )

Et une vue de l'extrémité des leviers, adhésif + epoxy



Eeeeettttttt ..... Photo FINISH :



Avec petit rendu du travail :



THE END

[JMDSomme]

Hey!

Moi je ne dirais pas the end mais: le Début de tes voyages stellaires !

Bon cieux à toi heureux Strockiste !

[Valou80]

II - Faisons les comptes : (en euros)



Sous couche : 9

Peinture : 8

Encre de chine : 10

Colles : 25

Pate à bois : 3

acétone : 3



CTP : 55



Alu : 39

Coins renfort : 8

Grenouillère : 13

Ressorts : 7

Carbone : 51

Teflon : 8

Couverture de survie : 2

Quincaillerie : 30

Lycra : 13 (reçu ce matin faut que je trouve une couturiere du dimanche maintenant)

Plat à tarte : 13

Pochette plastique : 3



Sous total de la structure : 300 euros tout pile



PO Kineoptics HC1 : 103 (pas eu de frais de douane)

Secondaire : 47

Kit douille avec clé a cliquet : 5 (j'ai pas prévu de tete molleté pour l'instant)



300 + 155 = 455 euros !



+ 325 euros du miroir primaire (que j'avais déjà) : Ce telescope coute 780 euros



(et j'ai du acheter un oculaire faible grossissement en 1,25" : ES 24mm 68°. Merci doub67 pour m'avoir dégoter une affaire à 75 euros )



Voili voilou

[doub67]

De rien😉, et félicitations pour ton strock, c'est aussi un projet pour moi qui bricole beaucoup, mais ça sera pas pour maintenant.

[Yin_Zhen]

Très beau !!! :wub:



Très pertinente, la configuration double chercheur : quickfinder+optique coudé. Ce n'est pas trop lourd, le chercheur optique ?



Merci aussi de faire le bilan du coût. Je ne m'attendais tout de même pas à une telle somme. Mais comparativement à l'équivalent acheté chez un artisan, c'est bien moins cher !

[Valou80]

Pour le cout, faut quand meme savoir que je n'avais rien du tout, meme pas de clous !

La sous couche n'est pas obligatoire, de l'acétone tout le monde en a sauf moi, la couverture de survie c'est accessoires, la pochette pour le bafflage elle était un peu cher, le plat a tarte à 13 euros ....

Apres dans les 780 euros, ya le prix du miroir qu'on peut récupérer sur un scope

Disons qu'il y a moyen de faire des économies à droite à gauche



Pour l'équilibre, mon miroir est un GSO donc 4 kg je crois, c'est pour ca qu'en haut j'ai eu la main lourde . Il a un peu de mal pour les objets assez bas (la lune de cette semaine) quand je mets oculaire + Barlow. J'ai refait un test en retendant le ressort, ca a l'air mieux, reste plus qu'à voir sur le terrain si ca fonctionne encore

[Valou80]

A titre de comparaison, Chtit Bilou pour la structure du sien en avait pour 350 euros (sachant qu'il a rajouter de l'EbonyStar) : http://www.webastro.net/forum/showpost.php?p=2059237&postcount=288

[Valou80]

Bonjour à tous,

Pardonnez mon silence, l'astro s'est fait écrasée par le travail depuis quelques mois

Ajoutez à ça un ciel tres nuageux et des températures glaciales, vous obtenez une vie sans étoile ...



Bref, cette semaine c'est congés et j'ai reçu du Lycra noir !



"Facille ya ka coudre" qu'il disait au début !

Bah non, j'en ch*e pour trouver les bonnes longueurs à coudre !

Voici le décor :

- en haut un octogone

- juste en dessous on a brutalement un carré (le haut des tiges carbone), plus petit par rapport a l'octogone

- puis tout en bas un carré plus grand (le bas des tiges carbone)



or on a dit qu'il fallait qu'il soit relativement tendu pour ne pas faire tout trembler au moindre coup de vent.



Mon probleme est en haut entre la cage du secondaire et le carré dessiné par le carbone, c'est pas tendu du tout et si je tend trop j'ai peur que ca passe dans le cone de pleine lumière ...



Komenkonfé ?

[José9]

Hello Valou!

Permièrement félicitations pour ta réalisation, j'espère que tu prendras plein de plaisir à zieuter le ciel avec!

Pour la jupe, je ne vais pas t'aider mais j'en ai fait une pour mon 1e strock. Pour le 2e? J'ai laissé tomber et c'est bien mieux, pas d'effet girouette et moins de vibrations.



astronomicalement

José

[Valou80]

Merci à toi !

oui mais j'observe en ville donc je pense que c'est indispensable, et je vois moins bien qu'avec le GSO dont le miroir est issu, la seule différence entre les deux c'est le tube en tole :/

[Yin_Zhen]

Comme tu dis, en ville, tu ne peux pas te passer de jupe, je pense...



Finalement, pour compenser le déséquilibre quand la tête est lourde, c'est le même principe que sur les dobson SW : on augmente la force normale sur les patins d'altitude de façon à augmenter le frottement. Sur le mien, je trouve que ça dégrade nettement la précision du pointage et du suivi. Qu'en est-il sur ton strock 250 ?



Sinon, une question qui n'a rien à voir (ou presque) : je vois que tu as un ES 14mm. Comment le trouves-tu ?

[Valou80]

pour le déséquilibre j'ai innové, j'ai mis un insert sur le bord lateral du rocker, j'utilise une vis teflon qui va plaquer la caisse du primaire contre l'autre coté du rocker et augmenter ainsi les frottements, en gros ca verrouille le mouvement d'altitude et je deverouille quand je veux modifier l'angle



Pour le 14 je le trouve tres tres bon (meme si j'ai peu d'expérience en oculaire), grand champ, pas de deformation en bordure de champ, placement de l'oeil presque facile

[eric l]

Bon voilà, j'annonce le projet TERMINÉ, et en images



...

THE END



Il est chouette

[Valou80]

merci

[Yin_Zhen]

Je l'ai déjà dit, mais tant pis : il est très beau !!!



Comme tu observes surtout en ville, j'imagine que si tu as fabriqué ce strock, ce n'est pas forcément (ou pas uniquement) pour aller observer à l'autre bout du monde. J'aimerais donc savoir quelle est, pour toi, la plus-value de ton strock par rapport au GSO. Je veux dire, à part le moindre encombrement, la satisfaction d'avoir fabriqué un bel objet... Je pose cette question en particulier parce qu'il me semble que, mécaniquement, le GSO est mieux conçu que le Skywatcher. Ton strock est-il plus plaisant à utiliser ? As-tu gagné en confort ? Pas de regret d'avoir renoncé aux oculaires 2'' ?

[Valou80]

Désolé de la réponse tardive :

oui comme tu le dis un moindre encombrement dans la maison, le chauffe-eau a laissé place a 2 petites valises qui se logent sous mon bureau

plaisir de faire soi-meme, d'apprendre a bricoler, de travailler sa minutie



Le gros avantage c'est de le transporter un peu partout meme si le temps n'est pas sur



la perte du 2 pouce je ne sais pas j'ai pas encore eu bcp d'occasion de l'utiliser mais sur le superview les bord n'étaient pas bien net donc ...



Un point moins agréable c'st que le porte oculaire est vite proche du sol comme le centre de gravité est bas

[Yin_Zhen]

oui comme tu le dis un moindre encombrement dans la maison, le chauffe-eau a laissé place a 2 petites valises qui se logent sous mon bureau



C'est encore plus flagrant en voiture. Passer en instrument de vacances d'une paire de jumelles 10x50 à un Newton 250/1200 !!!



la perte du 2 pouce je ne sais pas j'ai pas encore eu bcp d'occasion de l'utiliser mais sur le superview les bord n'étaient pas bien net donc ...



J'ai aussi le superview 30mm. Très mauvais exemple d'oculaire 2'' à fd5... Par contre, à grand fd, apparemment, il passe : http://www.webastro.net/forum/showthread.php?t=140305



Je pensais plutôt à des oculaires du genre ES 82° 18mm, 24mm etc...



Cela dit, moi aussi je n'ai que le superview en 2'', et je ne m'en sers jamais ou presque. On peut se passer du 2'' sans doute, mais jusqu'à un certain point. Avec 1''1/4, on est limité en champ pour les "grandes" focales.



Un point moins agréable c'st que le porte oculaire est vite proche du sol comme le centre de gravité est bas



Il me semble qu'il est recommandé d'utiliser le strock 250 assis. Non ?

[Valou80]

Après 3 ans je déterre mon strock et ce topic.
Avec de gros problèmes d'équilibrage je l'avais mis de coté pour repasser sur le GSO plus lourd mais plus fiable.
J'ai récemment acquis un ES 16" et je replonge petit à petit dans l'astro.
Face à ce mastodonte le strock m'a fait de l'oeil dans le grenier ... et me voila reparti j'ai peaufiné des finitions, me suis lancé dans une table équatoriale ...
Je veux maintenant lui mettre un ventilateur pour refroidir le miroir rapidement. Où trouver un miroir si fin ? (la plaque du fond fait 8 mm)
Les plus petits que je trouve font 10 mm d'épaisseur 😕

Merci la communauté



[Valou80]

doublon



Modifié 3 août 2020 par Valou80

[JMDSomme]

J avais trouvé un ventilo ultra mince, 8mm... l ai installé... jamais utilisé.

Fouille sur le net....

Je sors le scope en fin d après midi, à l ombre et ça va bien.

La table équato : ça c est ce qui change la vie, tu vas découvrir un grand confort car, même bien fait et rigidifié, les manipulations font vibrer le strock. La une fois la MEP faite et l objet centré... on touche plus à rien, c est le bonheur ! 😊
