Cherche adaptateur USB - ST4

[-Amenophis-]

Bonjour à tous,



Je suis à la recherche d'un adaptateur USB afin d'obtenir une sortie ST4 femelle.

Il s'agit d'une caméra Atik GP (Site internet de l'atik GP) avec une sortie mini-USB.



J'ai déjà le câble mini-USB vers USB 2.0.



J'ai cherché un peu sur le net mais je ne trouve pas mon bonheur.

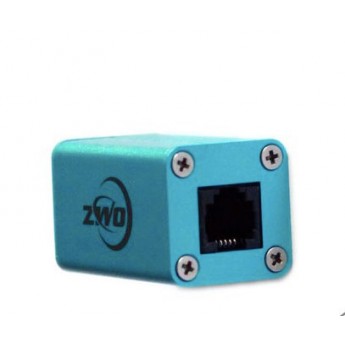

J'étais tombé notamment sur le système de chez ZWO :





http://www.highpointscientific.com/zwo-usb-to-st4-adapter-usbst4



Mais j'ai remarqué qu'il s'agissait d'une prise USB-B femelle et non USB-A !



Donc, si vous avez une idée ou un lien je suis preneur.



Pour rappel :

Atik GP en mini-USB > USB2 > adaptateur sortie ST4 > connecteur mâle ST4



Merci d'avance

[olivdeso]

L'adaptateur USB vers ST4 que tu montre, se branche sur le PC, ça ne se branche pas sur une camera.



La camera ne sait pas gérer un adaptateur ST4 directement.



L'USB de la camera ne sert qu'à récupérer l'image, comme une webcam.



Ensuite il faut une autre liaison pour gérer un ST4. Soit la camera principale a un port ST4 soit il faut ajouter un boitier ST4 comme le ZWO ou autre.

Bien sur il faut installer les drivers de cet adaptateur USB sur le PC.



Si tu cherches une camera d'autoguidage autonome sans PC, ça existe, comme la lacerta Mgen par ex.



Edit : ni l'Atik GP ni l'Atik one n'ont de ST4. Il te faudrait un boitier ST4 comme le ZWO.

Mais je vois que tu as l'EQ6, donc autant. Passer par EQmod, pas besoin de ST4.

Modifié 16 juillet 2016 par olivdeso

[syncopatte]

Je ne vois pas pourquoi rajouter un câble ST4 quand il y a déjà de l'USB et donc du guidage via ascom?



Patte.

[-Amenophis-]

@Syncopatte et @olivdeso :

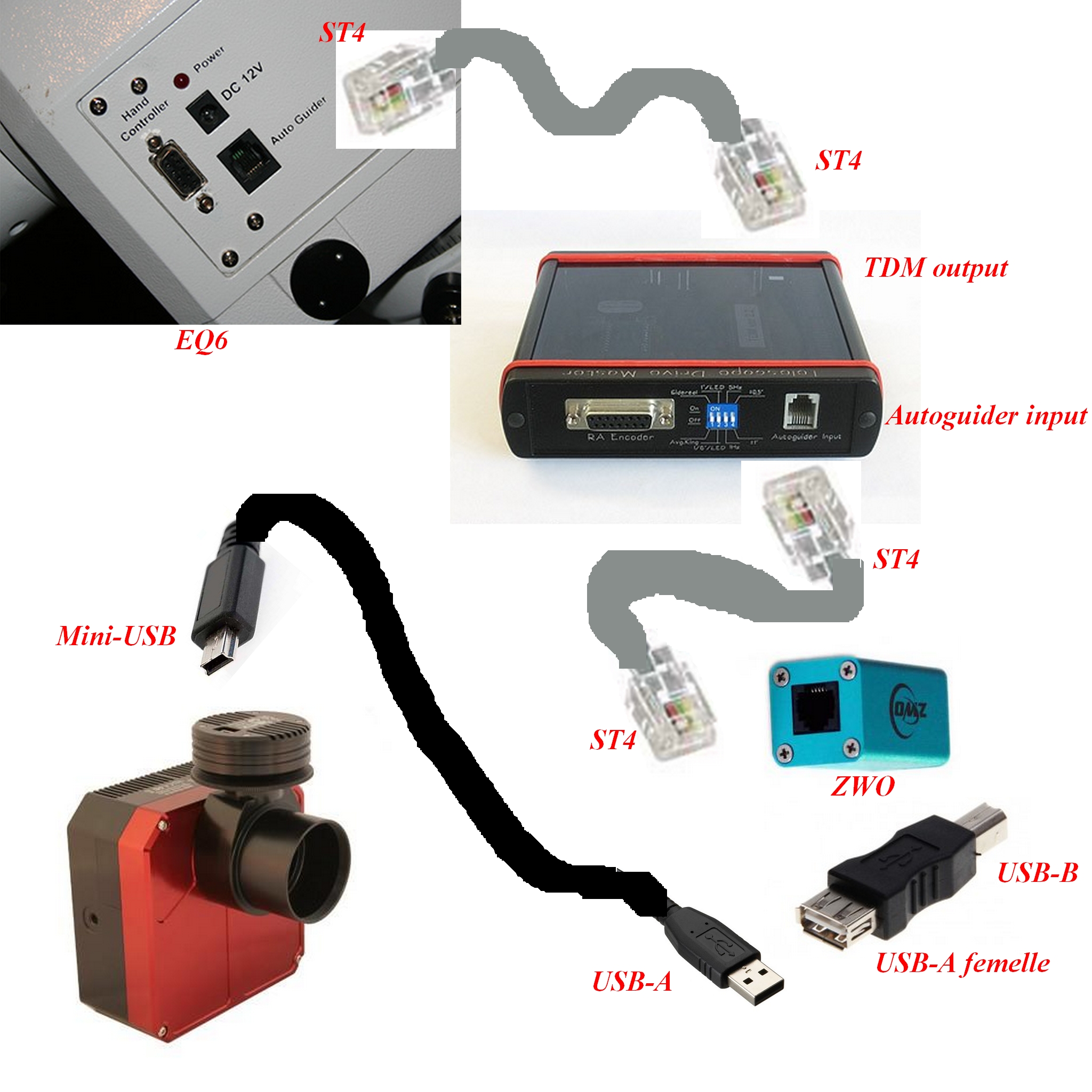

Pour ajouter sur le système TDM (telescop Drive Master) (http://www.mda-telescoop.com/

J'aimerais tester le système avec l'autoguidage en plus.



http://www.mda-telescoop.com/images/telescoop/Users_Guide_v2/connection%20drawing.jpg

Modifié 17 juillet 2016 par -Amenophis-

[syncopatte]

Ah OK!



Tu pourrais alors remplacer le câble USB d'origine (mini vers usb2) de ta caméra par ceci?

http://www.aliexpress.com/item/mini-usb-A-male-to-usb-B-male-otg-cable-for-DoCoMo-sigmarion-III-MP3-MP4/1369525904.html



Patte.

[-Amenophis-]

Et après ? le bout est en USB-B alors que l'entrée du TDM est en ST4.

[olivdeso]

En fait, on ne peut pas convertir de l'USB en ST4, ça n'a rien à voir du tout.



Le ST4 est un ensemble de 4 contacts + 1 masse + éventuellement une alim. Il n'y a pas de données du tout qui transitent dessus.



Le TDM commande la monture par le ST4 : tu connectes donc la sortie ST4 du TDM à l'entrée ST4 de la monture.



Ensuite soit tu peux envoyer les ordres d'autoguidage par EQmod, à voir avec le concepteur du TDM, c'est peut être possible,



soit il faut passer par l'entrée ST4 du TDM et dans ce cas effectivement il te faut un boitier USB vers ST4 à brancher sur le PC.



Si ça t'interesse, j'ai un encodeur TDM + adaptateur pour EQ6, motié prix du neuf. Il restera à acheter le boitier de gestion chez Explore Scientific/Meade/Bresser.



montage ici:



http://www.mda-telescoop.com/index.php?option=com_content&task=view&id=45&Itemid=75

[-Amenophis-]

Ensuite soit tu peux envoyer les ordres d'autoguidage par EQmod, à voir avec le concepteur du TDM, c'est peut être possible,



Oui, c'est possible car il vient de me répondre. Il m'a donné 2 liens pour des interfaces d'autoguidages :



http://www.pierro-astro.com/materiel-astronomique/autoguidage/interface-d-autoguidage-usb-guider-3-0_detail



et



http://www.ursaminor.hu/autoguider_en.html



Mais, je n'arrive pas à comprendre le branchement car il est dit

Elle se branche entre le port USB ou USB 2.0 d'un PC et le port d'autoguidage de votre monture équatoriale et envoi les ordres de correction calculés par le logiciel d'autoguidage directement aux moteurs de votre monture.



Donc où se branche le ST4 du TDM ????

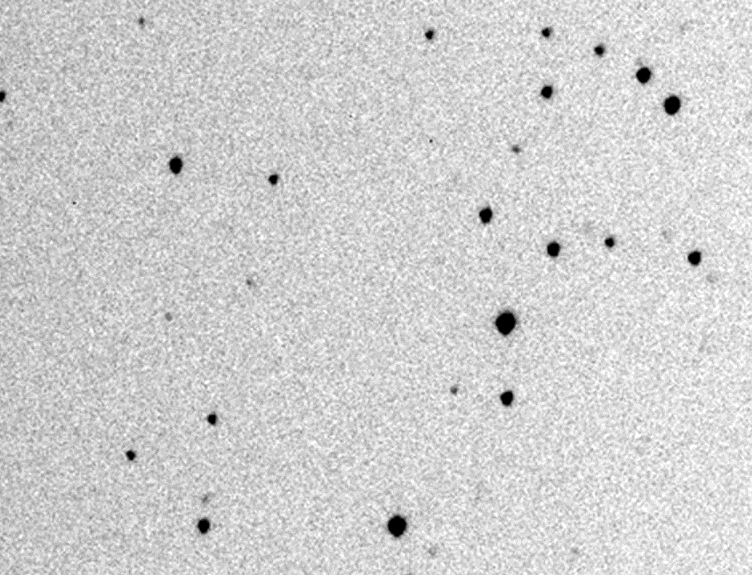

Hier, j'ai fait un essai avec le TDM sans autoguidage :



Pose de 300s. J'ai un roundness de l'ordre de 9 à 15% ! c'est trop surtout à 760mm de focale !



Pour info :

- Je n'ai pas utilisé le PEC dans EQMOD

- Guidance Method "ST4" dans les options d'EQMOD

- Alignement polaire : AZIMUTH aligment (MA) is excellent (-0.2arcseconds) and ELEVATION aligment (ME) is excellent -63.9 arcseconds. (THESKY X PRO)

- TDM jumper 1 : sideral

- TDM jumper 2 : 1/8" digit

- TDM Jumper 3 : 5Hz

- TDM Jumper 4 : +/- 0.5"

- TDM connect on my mount with ST4



(vais t'être ouvrir un topic la-dessus nan ? )

Modifié 18 juillet 2016 par -Amenophis-

[-Amenophis-]

Ou alors un convertisseur : USB-A femmel / USB-B





Et ensuite, je pourrais me connecter sur le ZWO. Nan ?
