Fabrication colonne acier

[Petitprost]

Bonjour ,



Je cherche soit des plans ou des adresses de fabricants / artisans pour faire réaliser une colonne en acier de 1.10m hauteur pouvant supporter une monture type EQ8 + setup.



La dalle de béton étant déjà faite je préfère une colonne acier que de casser une partie de la dalle

Merci à vous

[spacetimepictures]

Regarde sur le catalogue de : http://www.metalaladecoupe.com/francais/tubes_ronds3.asp?tbout=acier

[syncopatte]

Ce n'est pas plus facile de couler une colonne béton?



Patte.

[Petitprost]

oui mais cela veut dire casser dans la dalle , couper la ferraille etc ...

[Petitprost]

merci pour le lien

[chatbleu54]

Quelque soit la colonne que tu vas mettre, si tu ne la désolidarises pas de la dalle, tu auras des vibrations !



Eric

[thomastro]

salut,



Si tu me file ton mail par MP, j peux t'envoyer les plans de ma colonne acier faite maison. Pas de soucis pour elle pour tenir une EQ8.



A+



Thomas

[Fred_76]

Même un tube DN50 suffirait à tenir la masse de l'EQ8 avec tout son matos.... alors n'importe quel diamètre de 15 cm à 20 cm fera l'affaire. Pour l'épaisseur, retenir la plus épaisse disponible.

[Invité]

J 'aime bien le principe de la colonne acier: réutilisable, recyclable, facilement mise en place.

On peut aussi la remplir de sable bien sec pour amortir les vibrations eventuelles.

[zeubeu]

Dans la théorie c'est vrai cette histoire de désolidarisation colonne / dalle .

Dans la pratique c'est un peu exagéré, on danse pas à coté de son télescope...

[Petitprost]

en effet je préfère une colonne acier que du béton par manque de temps aussi et puis je préfère passer par un artisan pro .

Ensuite c'est plus facile de faire la mise à niveau ...

[chatbleu54]

Hello



Le mail c'était pour thomastro, pas pour moi ! Désolé de ne pas pouvoir mieux t'aider !



Eric

[Petitprost]

oups ! désolé

[Leimury]

en effet je préfère une colonne acier que du béton par manque de temps aussi et puis je préfère passer par un artisan pro .

Ensuite c'est plus facile de faire la mise à niveau ...



Bonjour,



Tu pourrais peut être te payer un pied colonne ?



1m25 http://www.teleskop-express.de/shop/product_info.php/language/en/info/p2466_Pier-1250mm-height-with-beams--for-GP---EQ-mounts.html

This pier is e.g. suitable for the following mounts:

-- Vixen GP2 / GPD2

-- Skywatcher EQ3 / EQ4 / EQ5 / HEQ5

-- Celestron ADM / CAM



Existe aussi en 75cm de haut, ce serait peut être plus souhaitable.



C'est déjà peint et fourni avec la tête qui va bien pour 350E



Bon ciel

[Petitprost]

ça n'ira pas , elle n'est pas faite pour une eq8 et puis je veux eviter le trepied , cà prends trop de place et risque de buter dedans .

Sur mes plans , la partie intérieure astro fera 3*3m donc 1.50m pour bouger autour

[Bofix]

L'idée simple et pas trop couteuse qui me vient, est d'utiliser des IPN avec un socle soudé aux extrémités.



Par exemple :

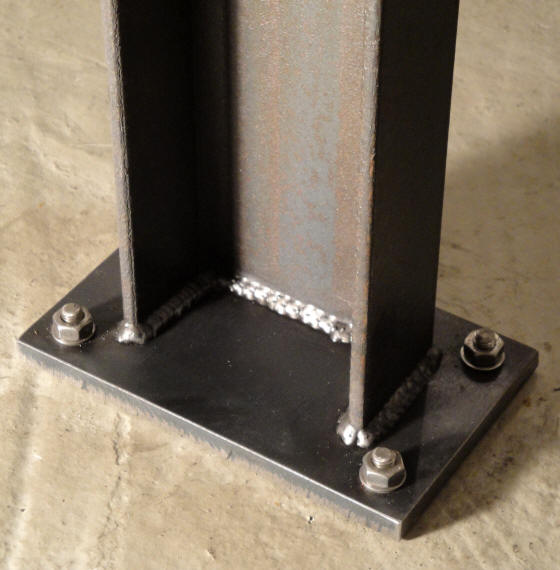

Sur cette photo, le socle a été soudé, mais il est possible d'en trouvé vendu directement comme ça.



L'idée était d'en mettre 1 ou 2 selon l'épaisseur par rapport au poids supporté, fixé dans la dalle directement, avec une platine.



autre ex trouvé au hasard:

https://www.leboncoin.fr/bricolage/995780756.htm?ca=21_s

https://www.leboncoin.fr/bricolage/941015611.htm?ca=21_s





Dans le même genre d'idée, un peu plus fin, mais bcp moins cher : les étais de maçon

ex: https://www.leboncoin.fr/bricolage/993708505.htm?ca=21_s

4 en carré , et a mon avis, sa porte un éléphant

[Julien3146]

Mouais, question purement mécanique, l'IPN est très bon quand il est sollicité dans le sens de son âme (c'est d'ailleurs une des meilleures sections possible dans cette config, bien meilleure qu'un carré de mêmes dimensions), mais en compression/flambage ce n'est pas un choix idéal (d'autant plus dans le sens transversal), un tube ou un carré ferait beaucoup mieux niveau rigidité/deplacement si il est sollicité de cette façon.



Je vote pour un tube rond!

[Bofix]

Une canalisation en métal épais? (genre pour résister à la pression)

C'est un gros cylindre en métal, avec un socle au extrémité aussi (donc parfait pour en faire une colonne).

Par contre, je n'ai aucune idée du prix, ni de ou on en trouve.



Sinon, pourquoi ne pas créer une colonne en beton armé indépendante, avec un socle, afin de pouvoir le boulonner dans la dalle ? (un peu en forme de chapeau tres haut de forme )

Cela permettrait des concevoir en respectant les caractéristiques demandé . Certes, le poids risque de ne pas rigoler, mais une fois placé, sa bougera plus !

Modifié 22 juillet 2016 par Bofix

[Petitprost]

J'ai vu que Altair Astro commercialise une colonne mais elle n'est pas assez haute ( 96cm ).

Je vais essayer de les contacter pour savoir s'ils en font à la demande ou sinon je rajoute sur la dalle une buse ronde hauteur de 30cm qui servira de socle .
