Amélioration d'un SKYWATCHER 130/650 Heritage flextube

[-Hyperion-]

Voilà un topic pour vous partager l’amélioration de mon SKYWATCHER 130/650 Heritage flextube.



J'avais choisi ce modèle car très accessible niveau prix et équipé d'un miroir primaire parabolique, vu que je savais pouvoir l'améliorer après.



Donc voici l'instrument à la base:



Quand on grossi fortement, le pointage et le suivi deviennent problématique, soit c'est assez libre mais ça tient pas en place soit ça tient en place et ça bouge plus librement!



Bref vu que c’était prévu, fabrication d'un trépied stable et réalisation de réglage fin sur les axes X et Z.

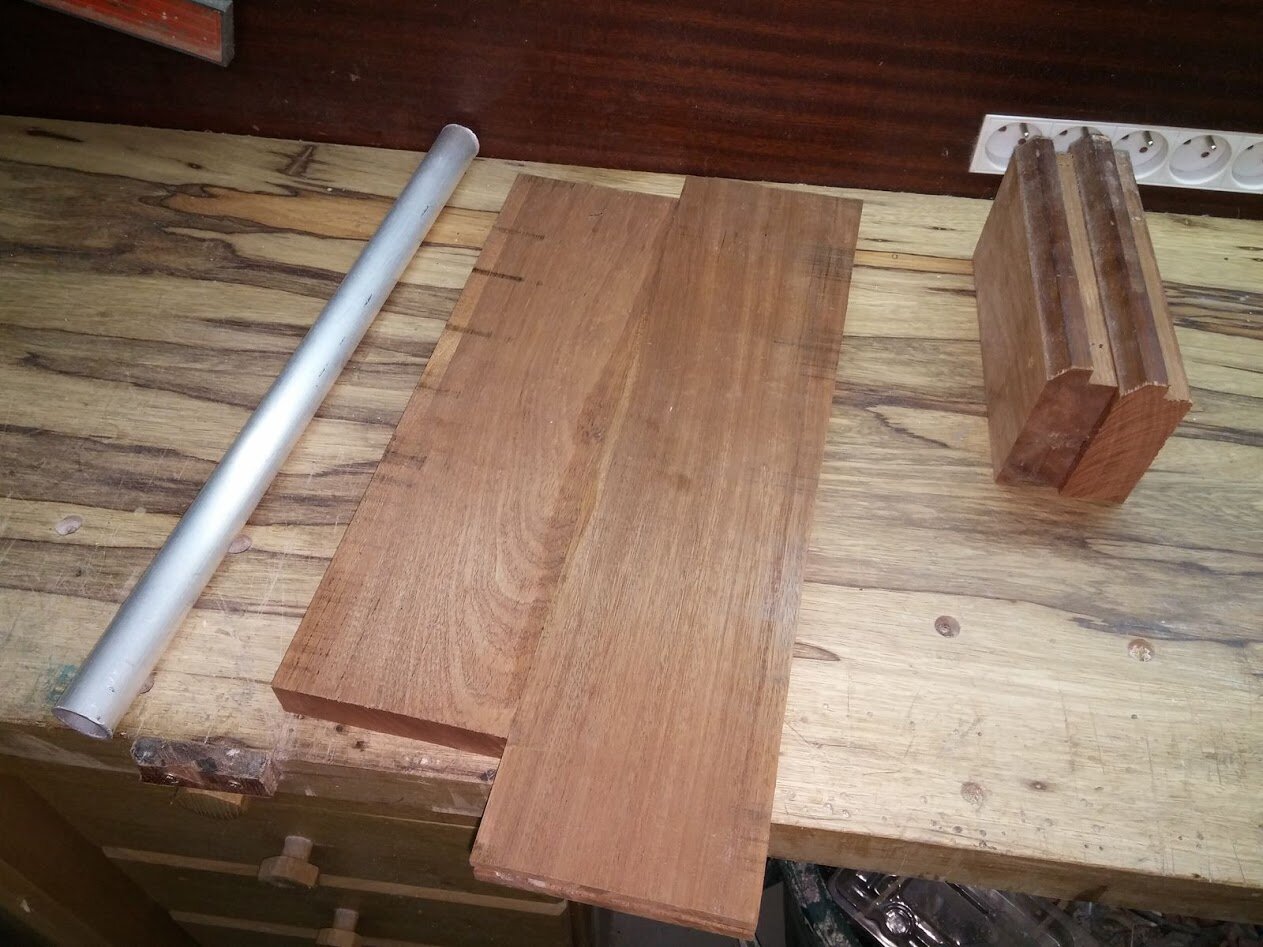

Pour commencer le bois nécessaire (des portes d'entrées en Sipo récupérées) pour pour la base du trépied et le tube de guidage en alu de 30mm:

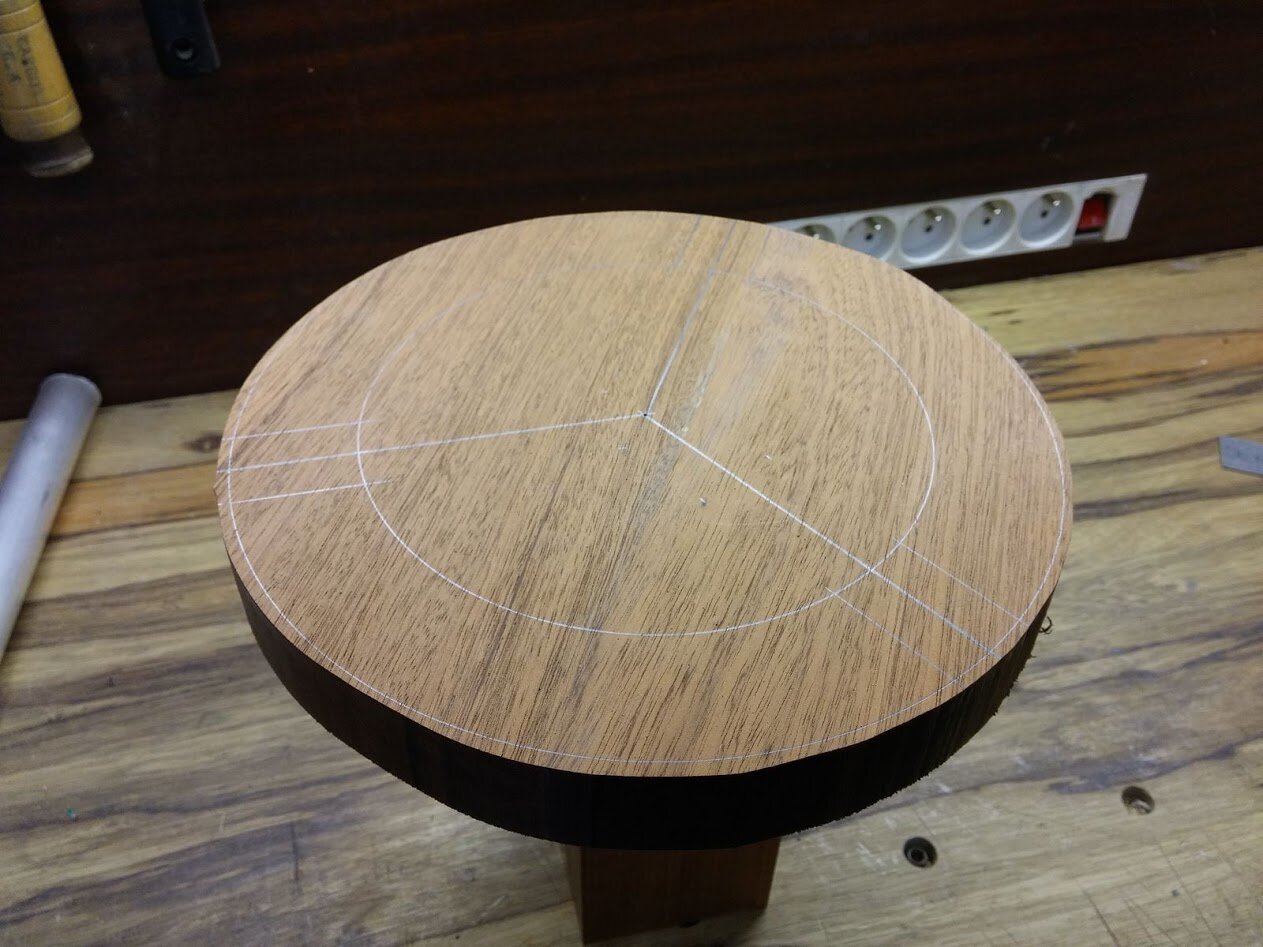

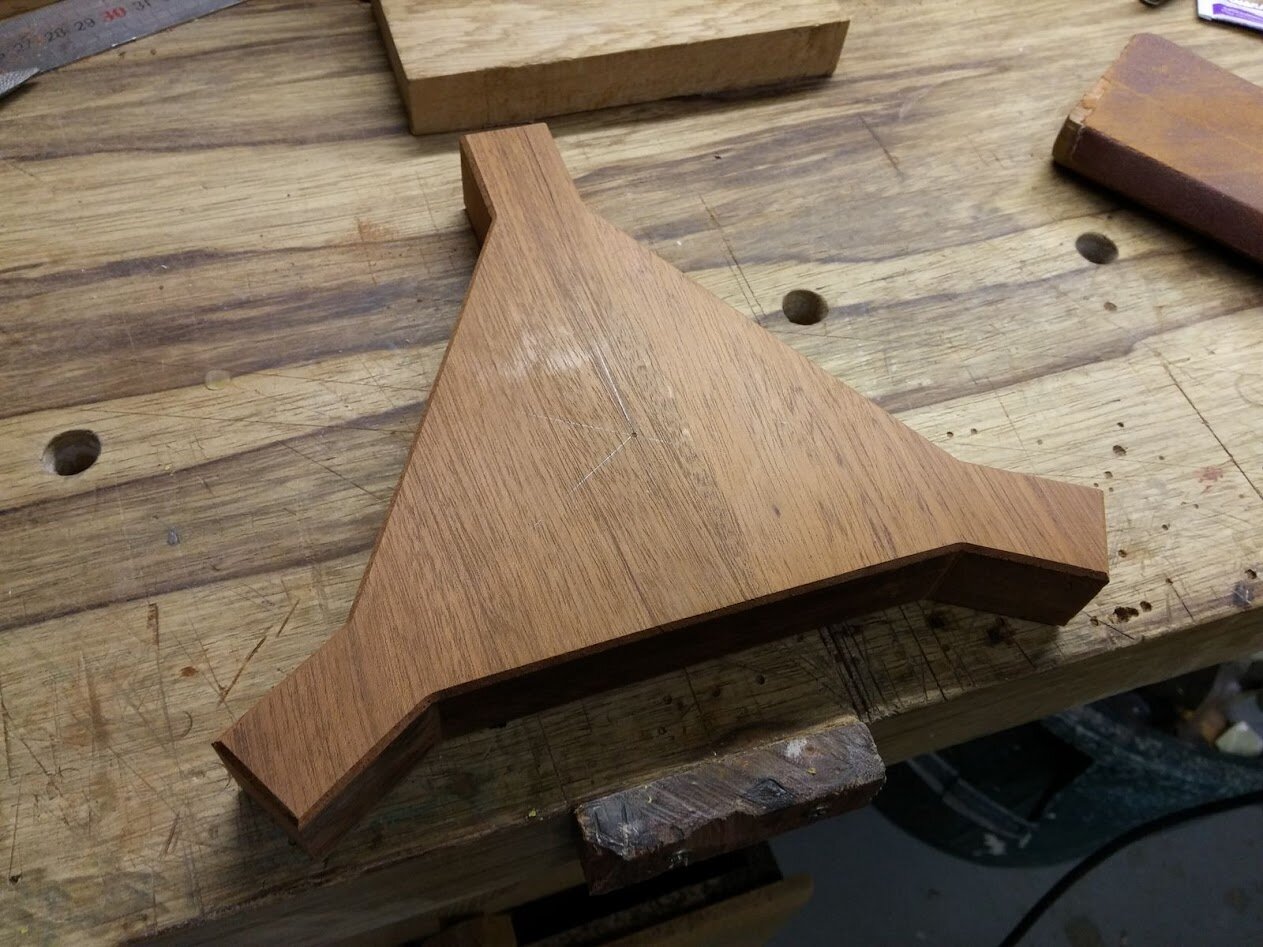

Usinage de la base et traçage:



Prédécoupe:



Découpe:



Collage de la rehausse du tube de guidage:

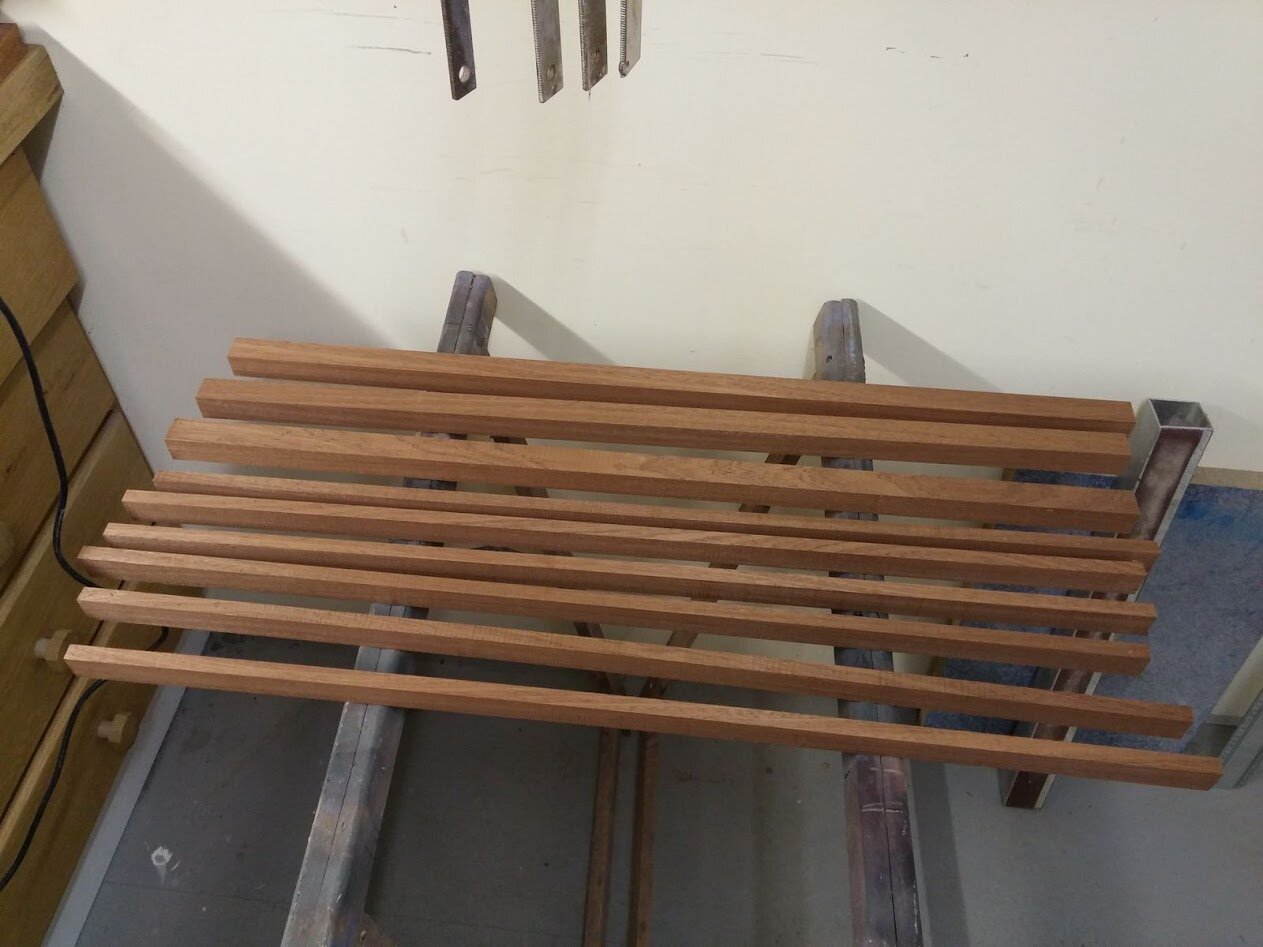

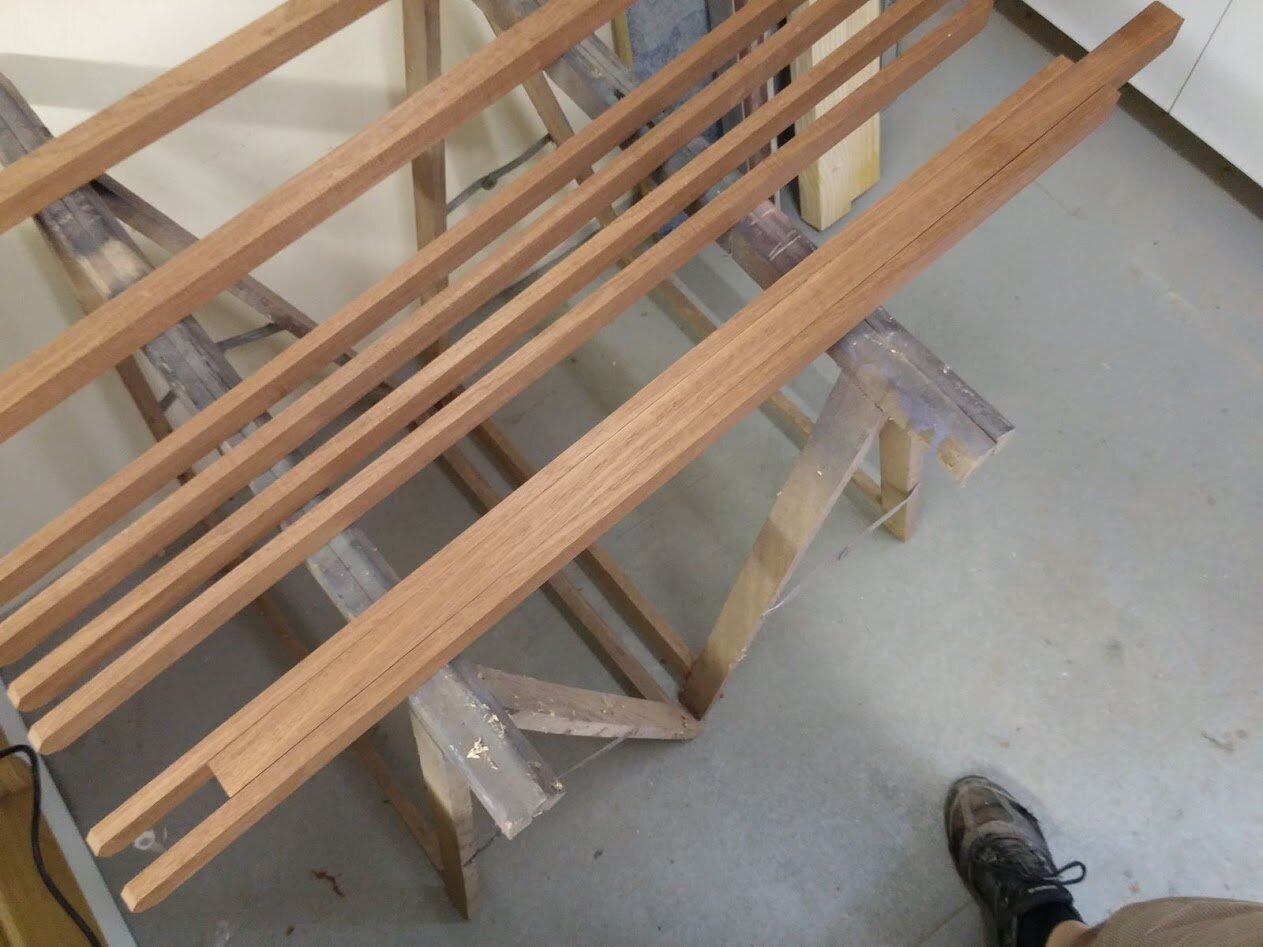

Débit des pieds télescopiques:

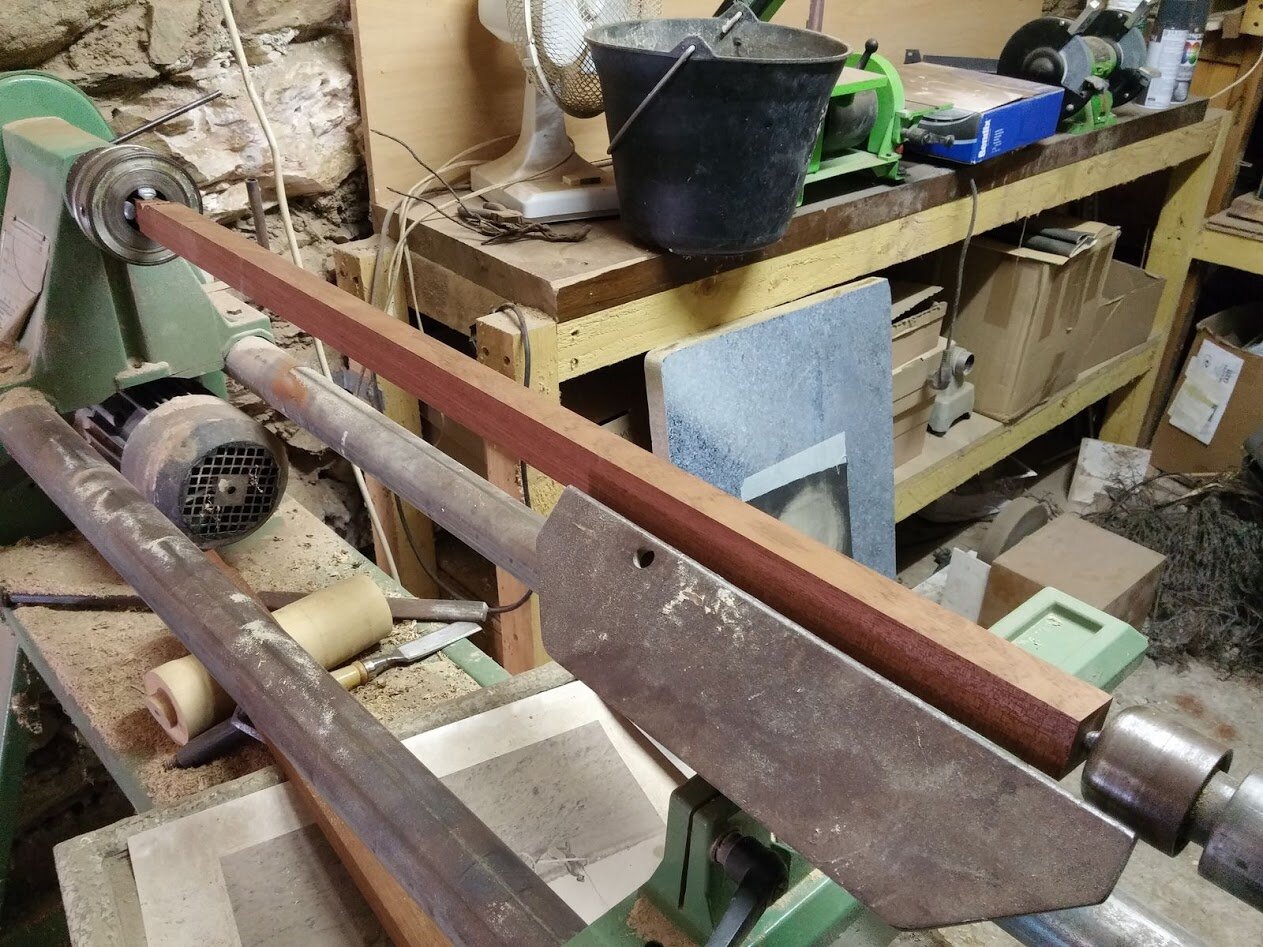

Tournage des bouts de pieds pour les embouts de caoutchouc:

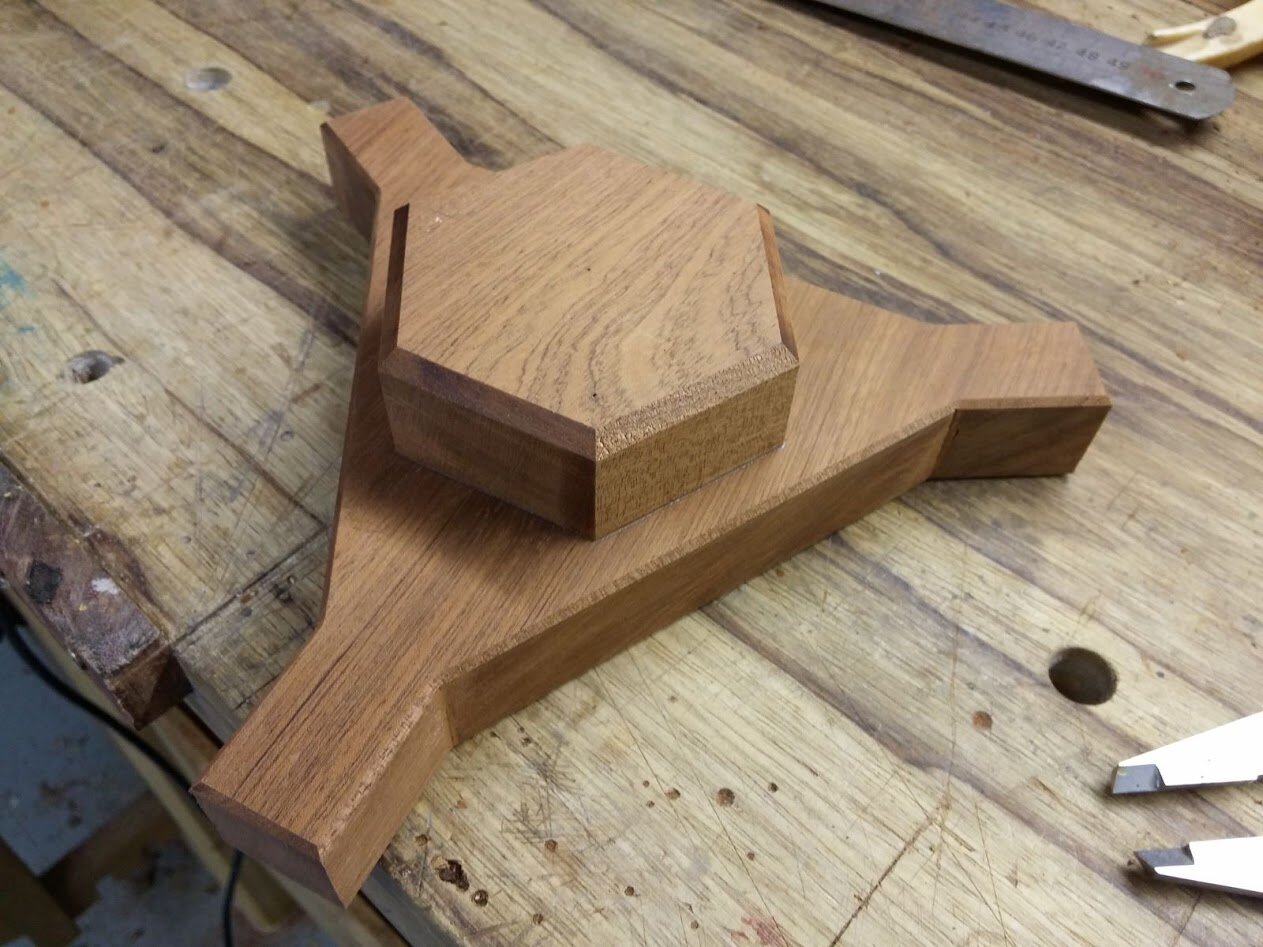

Finition de l'usinage et ponçage fin:





Fabrication des colliers de maintiens du tube:

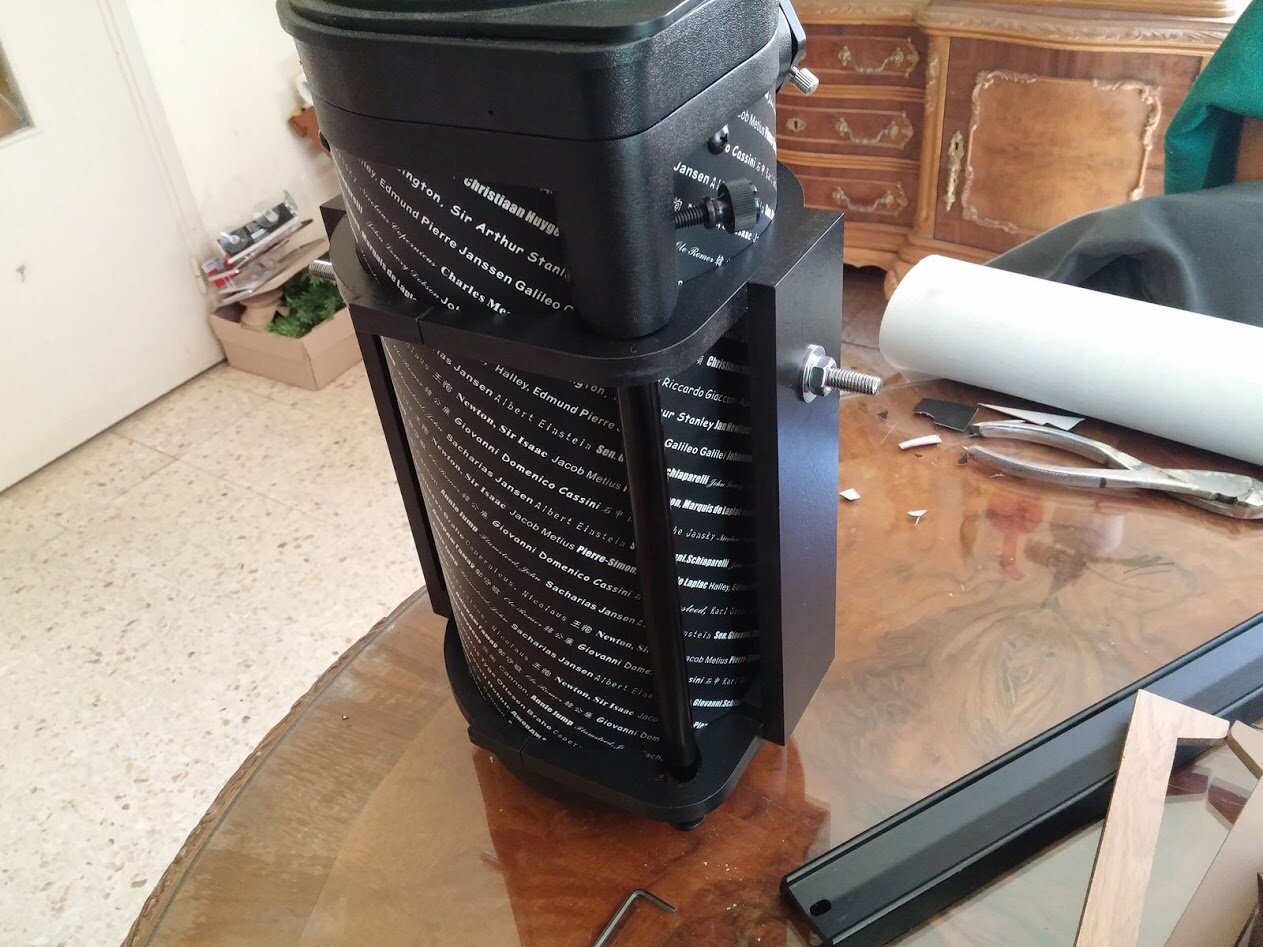

Une fois reliés, finis et peints, voilà le système monté sur le tube:

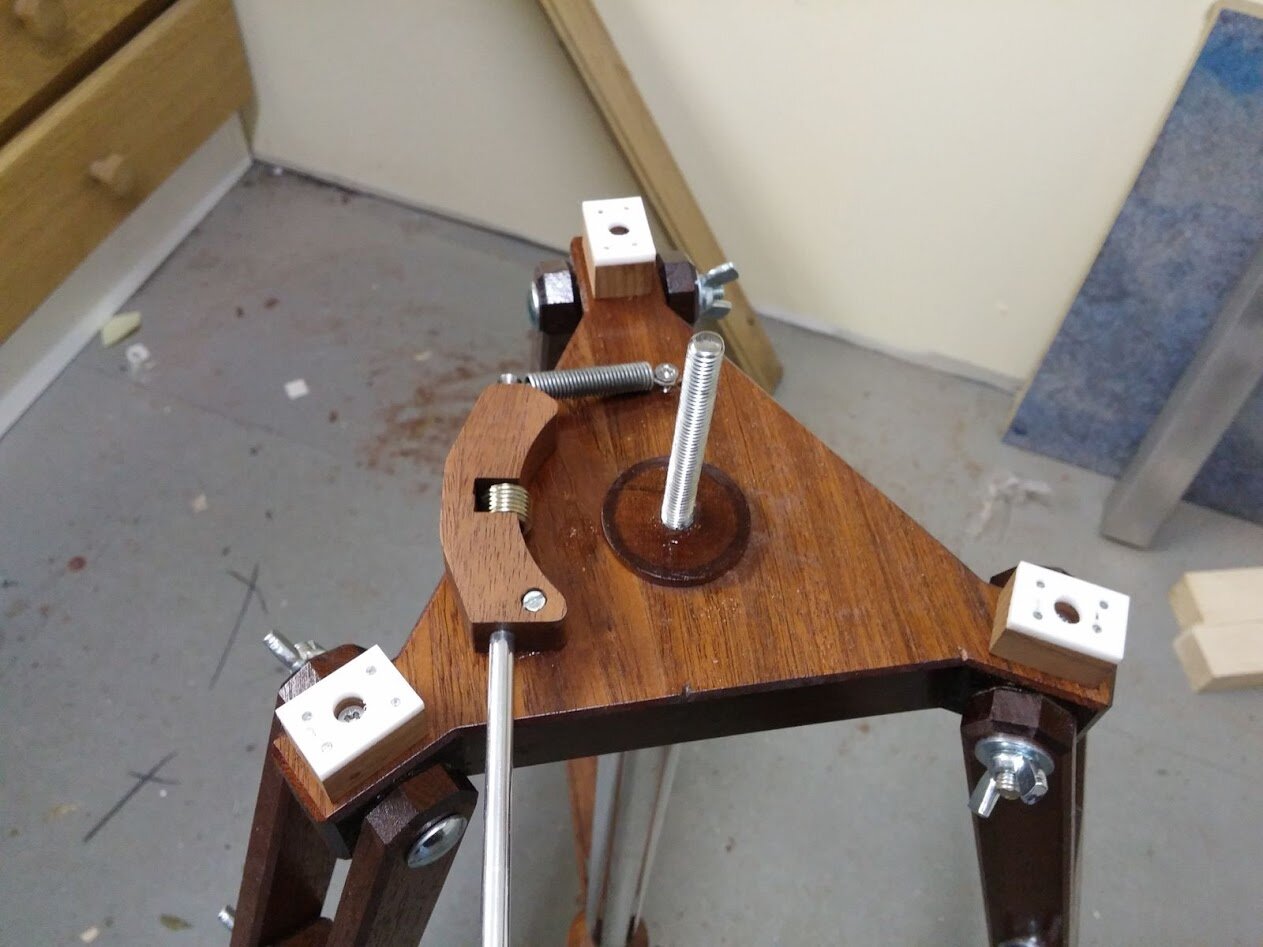

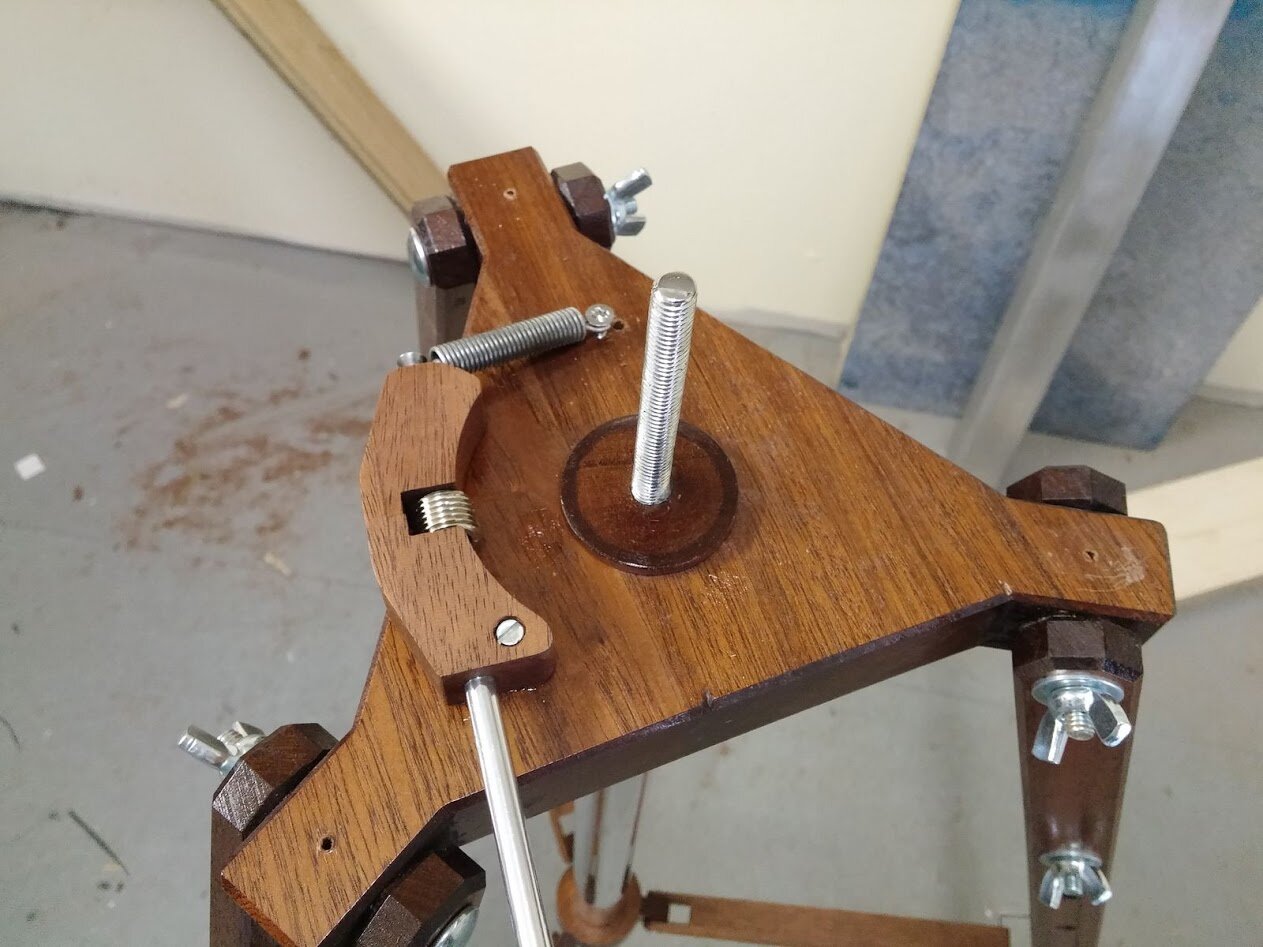

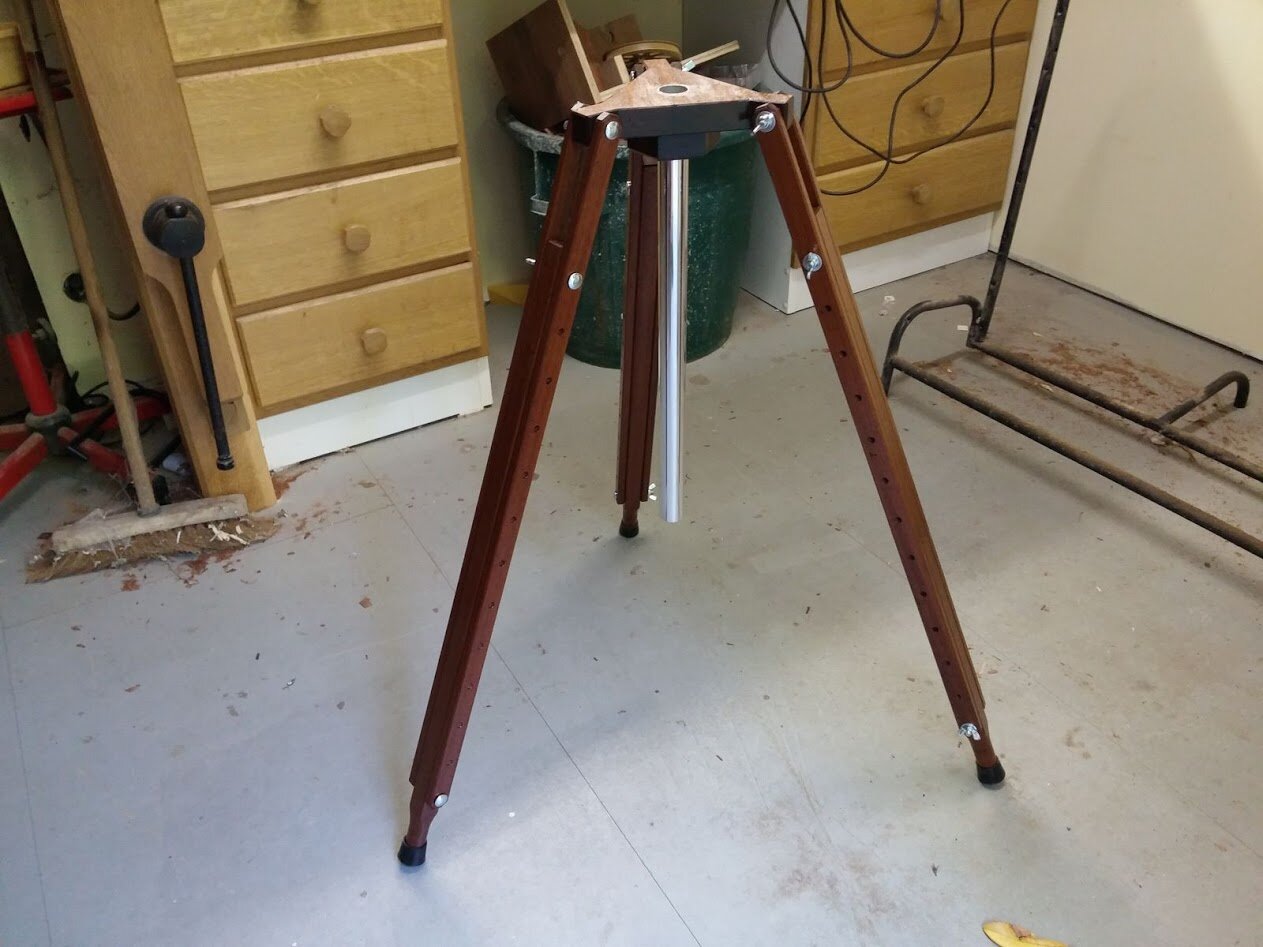

Après vernis et montage du trépied:



Fabrication du système coulissant de verrouillage de l'ouverture:

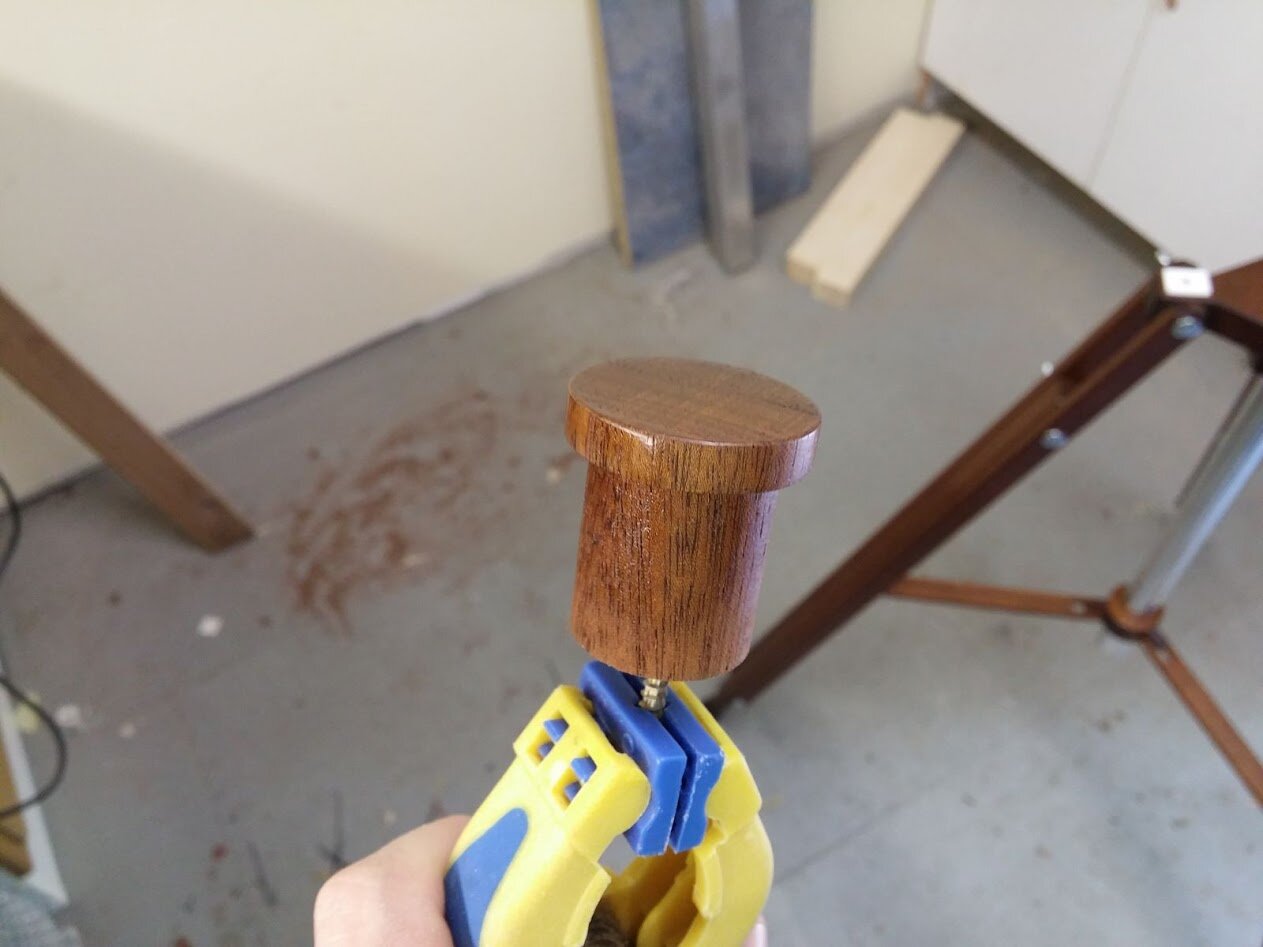

Tournage de la butée de verrouillage:



Collage de cette dernière:

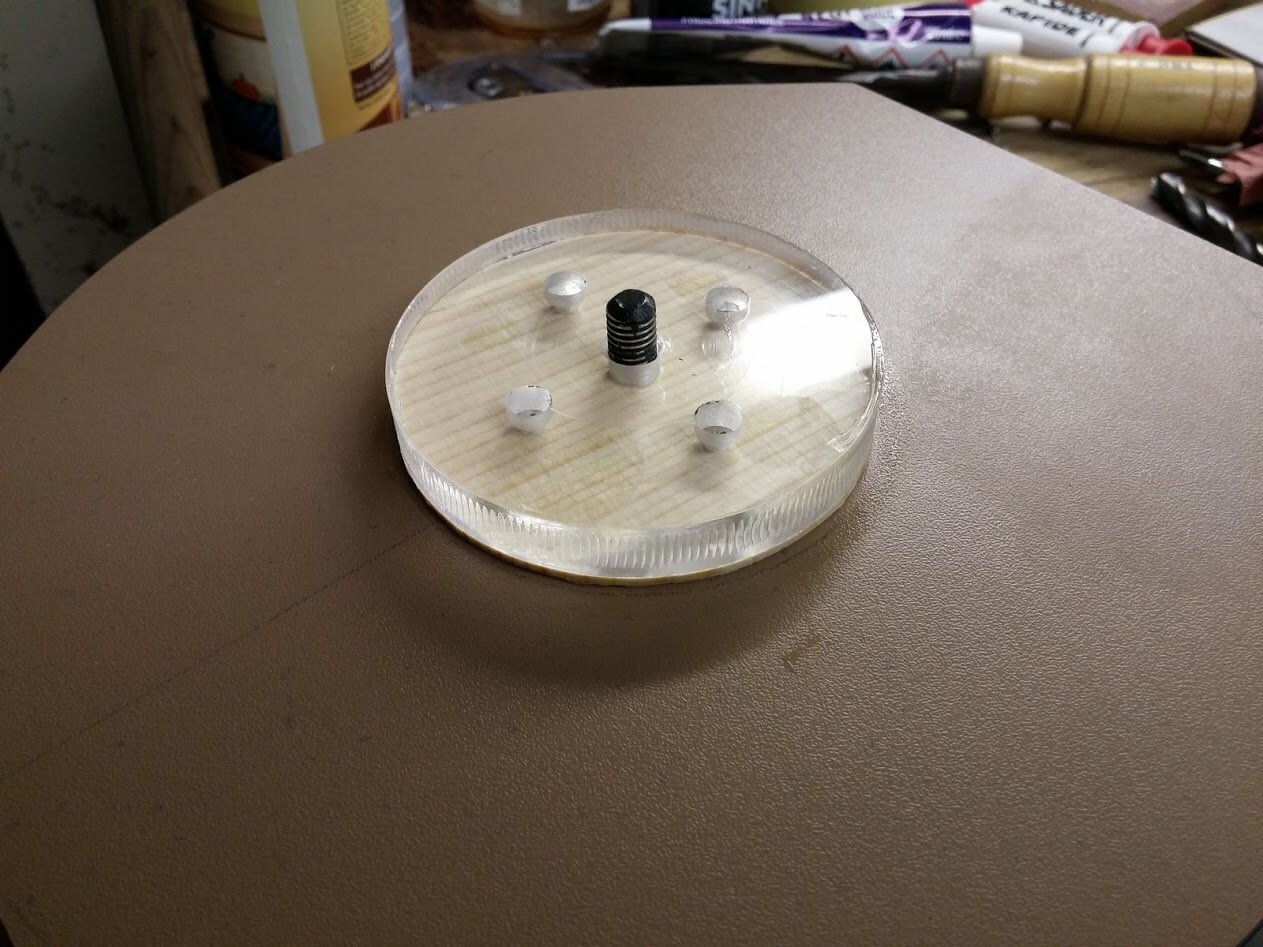

Fabrication des roues dentées pour les réglages fins, avec du plexi de 10mm et un taraud en 1/4 de pouces (méthode trouvée ici:http://modelismenavalradioc.nouvellestar6.com/t11209-realisation-d-une-roue-dentee-reduction-a-vis-sans-fin😞

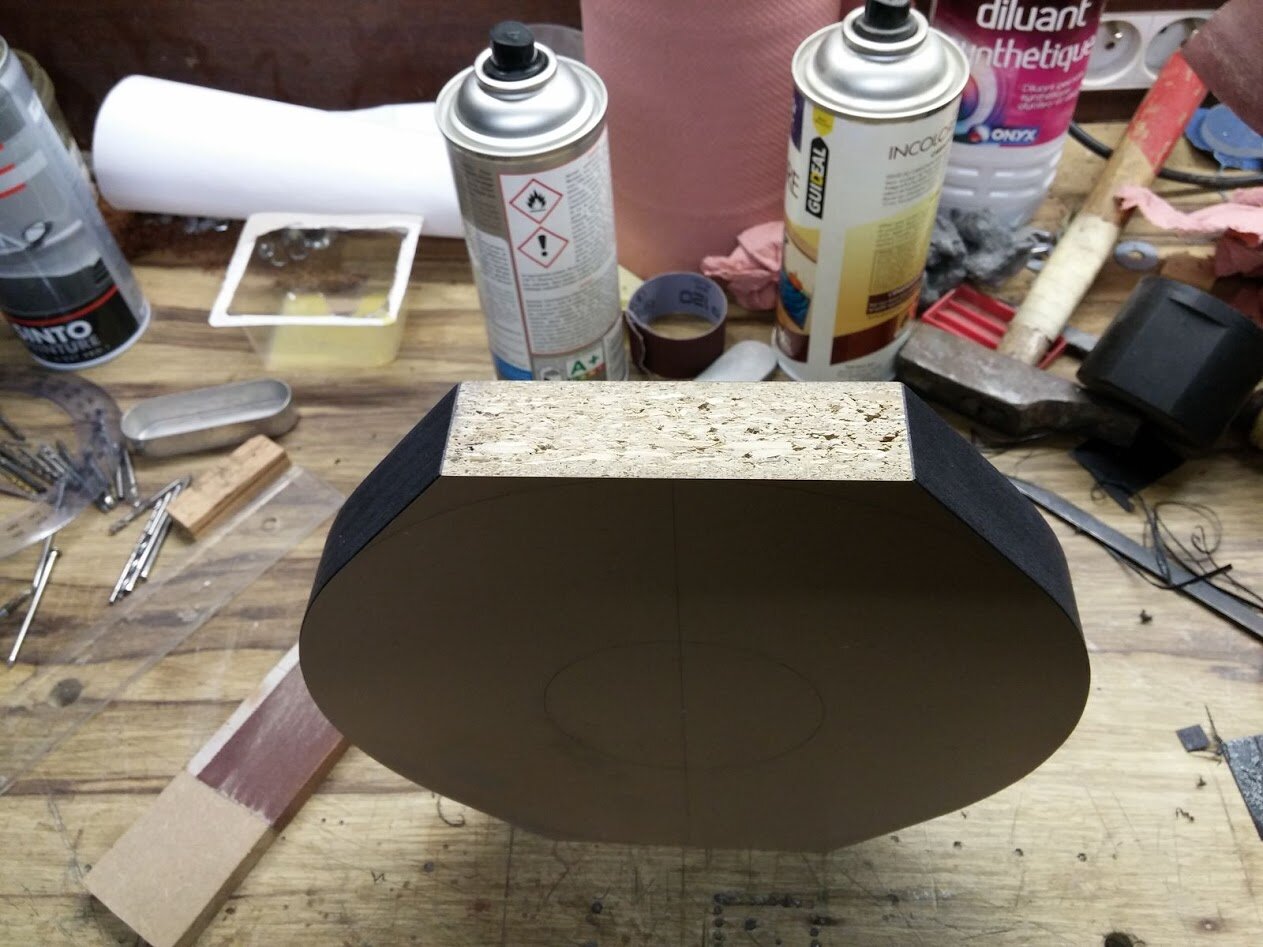

Base de la monture taillée dans un morceau de plan de travail de cuisine, pour profiter des revêtements durs et anti adhésifs:



Collage de placage noir sur les cotés visibles:



Montage de la roue dentée sur le dessous de la base:



Réalisation du mécanisme débrayable de réglage fin, les vis sans fin sont en fait des morceaux de raccords pour l'air comprimé, il suffit d'appuyer sur la tige de commande pour écarter la vis et tourner librement:



Ajout de patins en nylons récupérés sur le mini dobson de base:



Le réglage fin de l'axe X:



La monture terminée, deux petits roulements dans les deux montants soutiennent le tube qui peut pivoter librement:

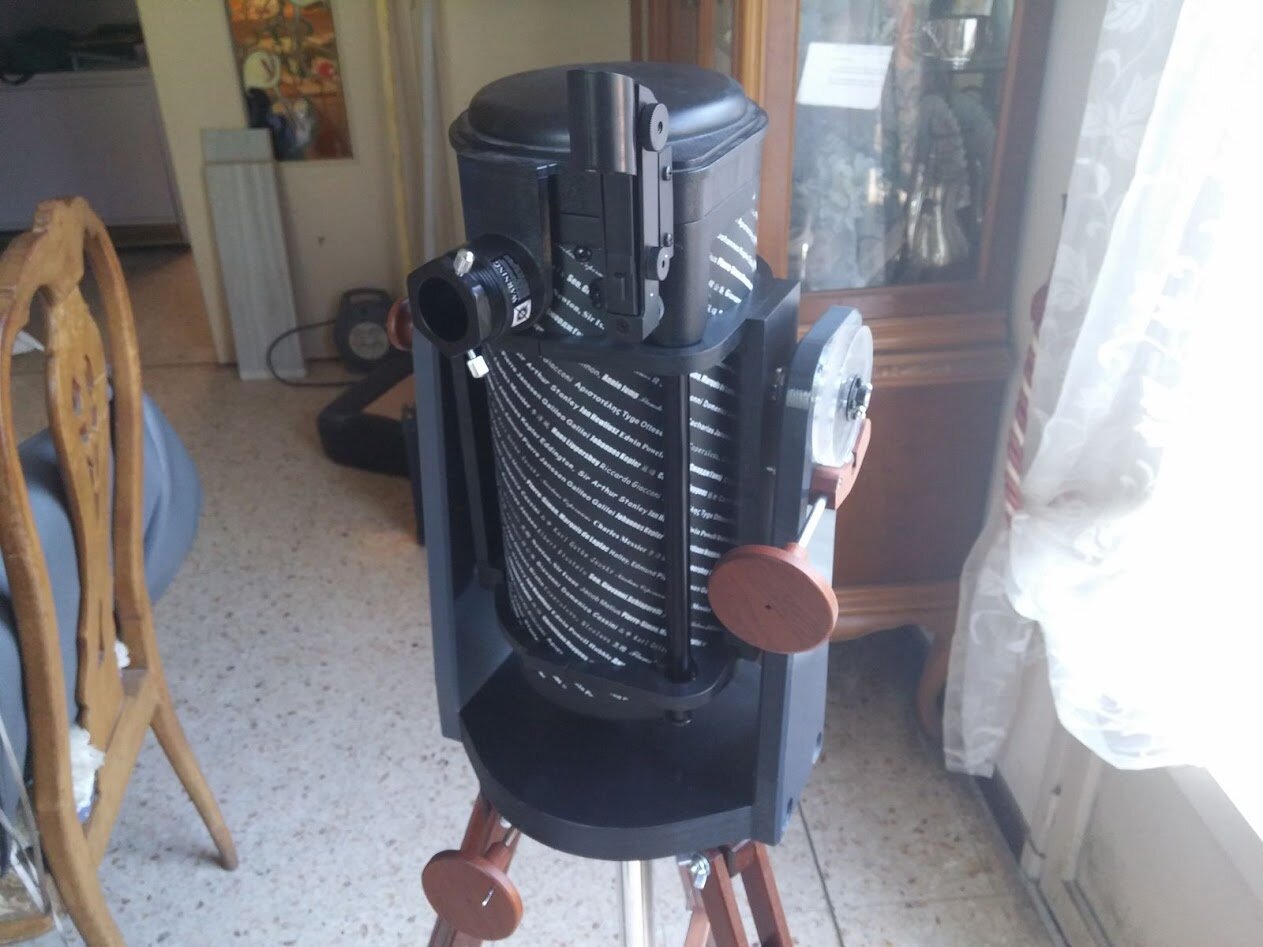

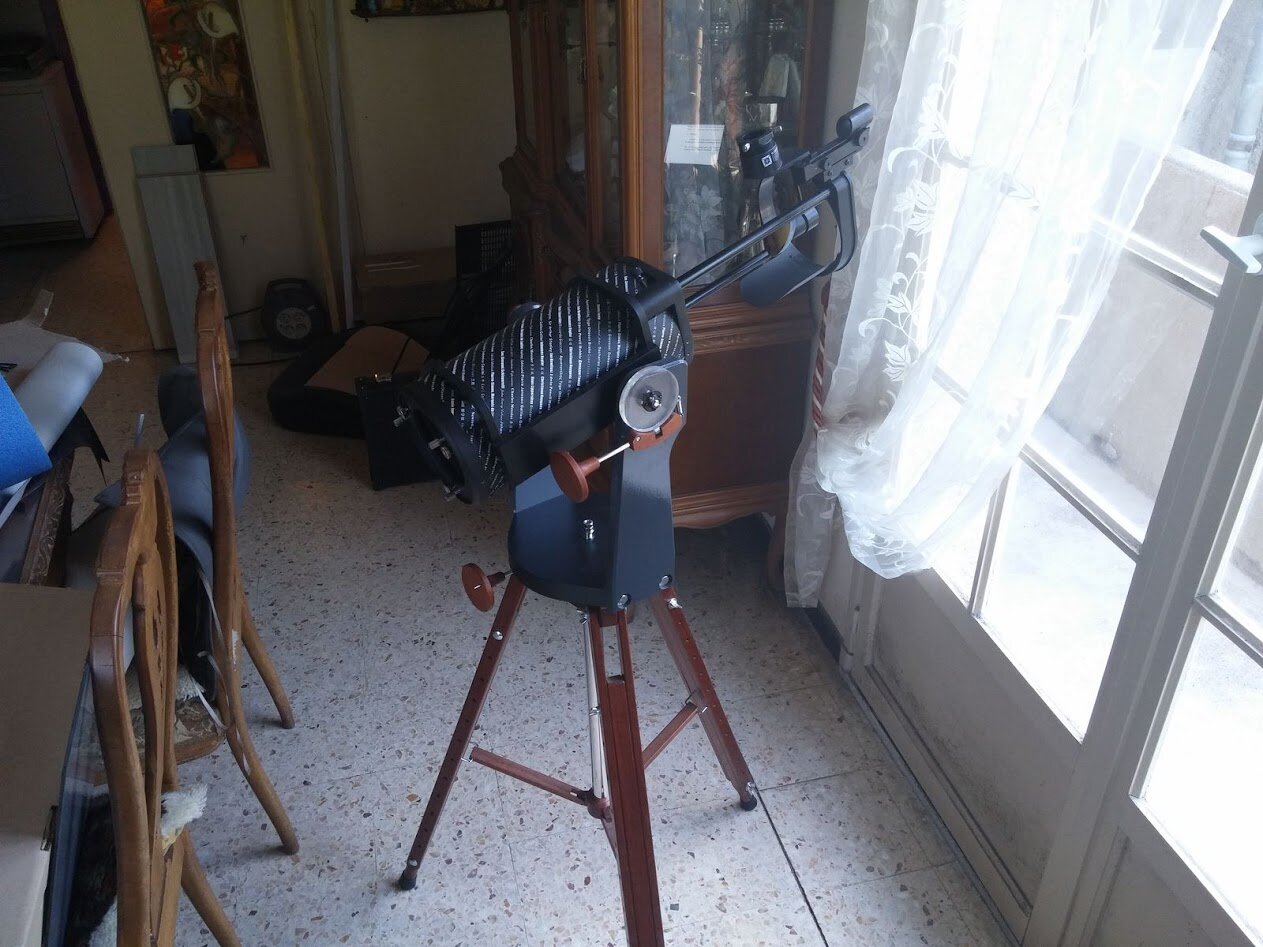

Le télescope modifié:



A plus long terme j'aimerai modifier le tube pour un plein ou un système fixe pour avoir une collimation plus précise et changer le porte oculaire qui n'est pas super pratique.



Voilà c'est déjà plus simple d'observer dans ces conditions, et je me suis régalé à fabriquer tout ça comme à mon habitude!

Modifié 28 août 2020 par -Hyperion-

[eroyer]

Bonjour,

voila un système bien pensé et bien réalisé.

C'est vrai que sur un petit tube le simple changement d'oculaire modifie beaucoup l'équilibre et le système de mouvement lent est particulièrement bien adapté pour cela. Ca se faisait dans le temps pour les petites lunettes de 60 montées en altaz. C'est bien de remettre ça au gout du jour.



Eric

[Gilou]

Super travail. Te voila avec un telescope digne de ce nom. De belles observations t'attendent. Encore bravo.

[Bofix]

Belle réalisation, bien propre !



Je me demande juste si les petites charnières pour le renforts entre les pieds du trépieds ne risque pas de te faire perdre en stabilité. Peut être une attache plus grosse serait plus adapté, mais bon après, le tube ne pèse pas très lourd





En tout cas, j'aime beaucoup ton travail du bois

[-Hyperion-]

Merci à tous!



Oui Bofix c'est un point qui est à observer sur la pratique, il y a de fortes chances que les fixation deviennent plus imposantes en effet.

[Super]

Superbe travail, j'adore le trépied et la molette de réglage fin, très joli !!!

[StephStar]

Tres beau boulot bien soigné, félicitations !

[Yin_Zhen]

Waouh ! Quel travail magnifique !!!

[chatbleu54]

....... Je reste sans voix .....





Eric

[AZtro]

Superbe réalisation et ingénieux cette fabrication des roues dentées



Juste peur qu'avec le temps le plexi s'use et que le filetage patine mis c'est bien fait donc a suivre.



En tout cas c'est très propre, il faut que tu mettes tes talents de bricoleur au service d'un diamètre plus important

[-Hyperion-]

Merci à tous pour vos compliments!



Alors pour quelques retour après utilisation, le trépied est bien stable, par contre le système télescopique complique beaucoup la stabilité de ce tube, j'ai vraiment envie de le transformer en fixe pour simplifier et avoir un instrument plus fiable, j'y réfléchi sérieusement, il y a plusieurs solutions...



Les systèmes de réglages fin fonctionnent bien, mais le diamètre des roues est un peu juste pour une stabilité optimale, ainsi qu'une mécanique qui manque un peu de précision il va falloir passer sur du métal et un usinage au micro poil de cul.



Pour l'instant c'est déjà bien plus pratique que le mini dobson de base c'est clair, mais ça vibre pas mal...

Je vais quand même changer les axes du verrouillage sur les pieds pour essayer d’améliorer la stabilité au vibrations.



Donc c'est un premier jet il y a plein de points à revoir.



AZtro tu n'imagines pas à quel point me faire un 300mm me démange l'occiput! Mais je suis terriblement raisonnable et un peu limite coté finances, donc on va penser ça petit à petit et réunir le matériel quand ce sera possible.

Surtout que comme tout bon bidouiller créateur que je suis j'ai une multitude de projets en cours!

[chatbleu54]

J'ai vu sur un autre post que Mr Hyperion a été luthier !!!!! Ça aide dans le travaille du bois et ça explique le superbe travail ci-dessus !!!!



Eric

[-Hyperion-]

Eh oui, contraint de cesser par manque de clientèle dans mon trou perdu, mais ce fut une de mes passions.



[Babaorhum]

Bonjour,



Superbe boulot, on voit le pro du bois dans chacune des étapes.



Bravo

[Ryo]

Magnifique réalisation c'est très bien pensé alors un grand bravo et merci du partage

[-Hyperion-]

Merci!

[Chtit Bilou]

Bonsoir et p'tain la vache !

J'ai regardé avec une délectation toute particulière les photos et le mode opératoire tellement que c'est bien fait !

Un grand chapeau (bas) pour le travail accompli !!!



Bon ciel !



Ps pour l'humour : trépied, tubes plein, à terme, tu auras fait disparaître tous les avantages de l'Héritage ! :-)

[-Hyperion-]

Oui je l'ai pris vraiment que pour son miroir parabolique et son prix! Merci!

[-Hyperion-]

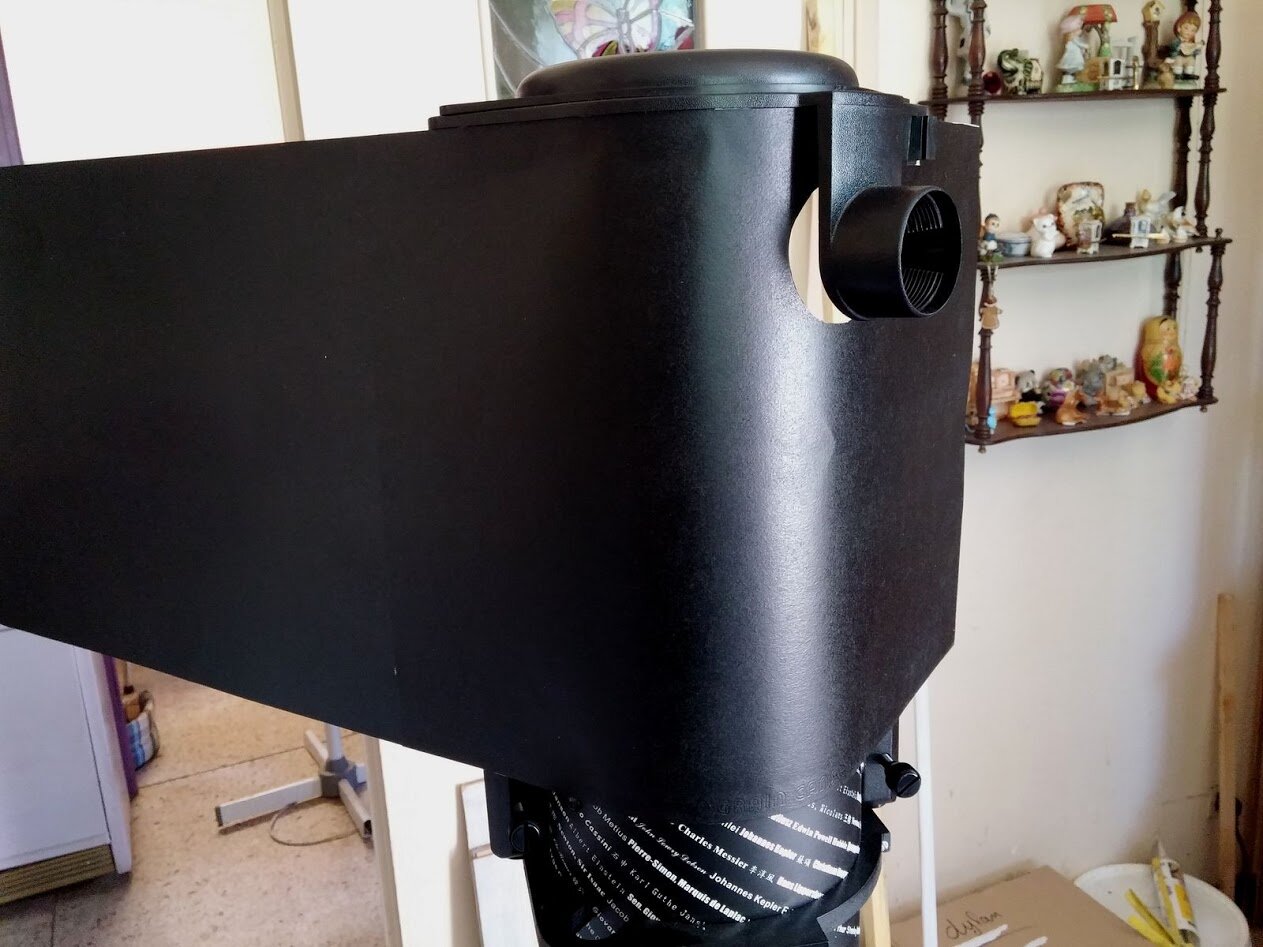

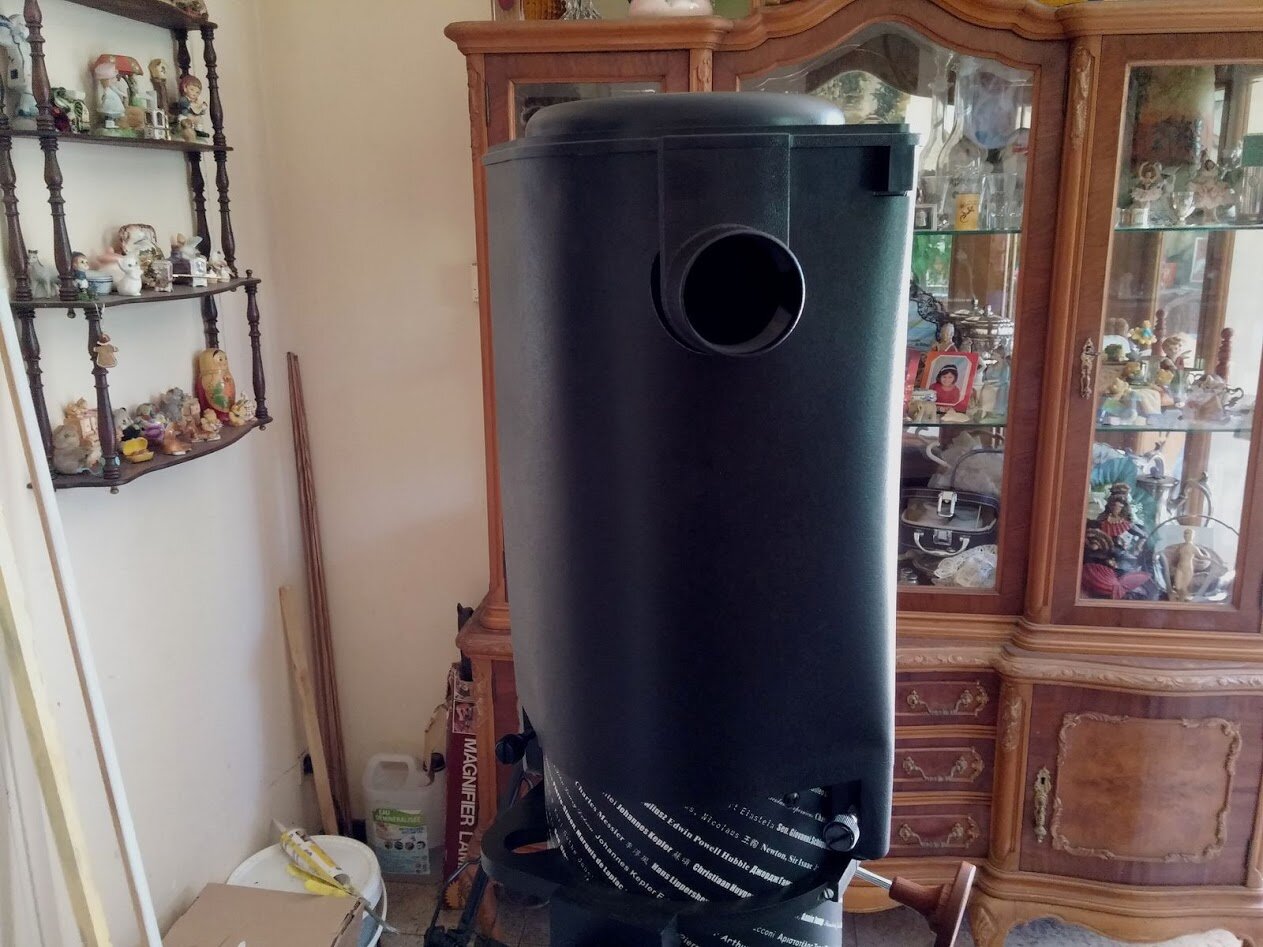

Rajout d'une jupe anti polution/poussière, pour garder le tube deployé et ainsi pouvoir le tourner à loisir.
