Colliers rotatifs SW 200/1000

[robton kob]

Salut tàtousse

Ça faisait un moment que ça me chiffonnait, mais quand j'observe, et que Lasilla passe derrière moi, la pauvre ne peut jamais rien voir car mon oculaire est souvent trop haut... pour elle

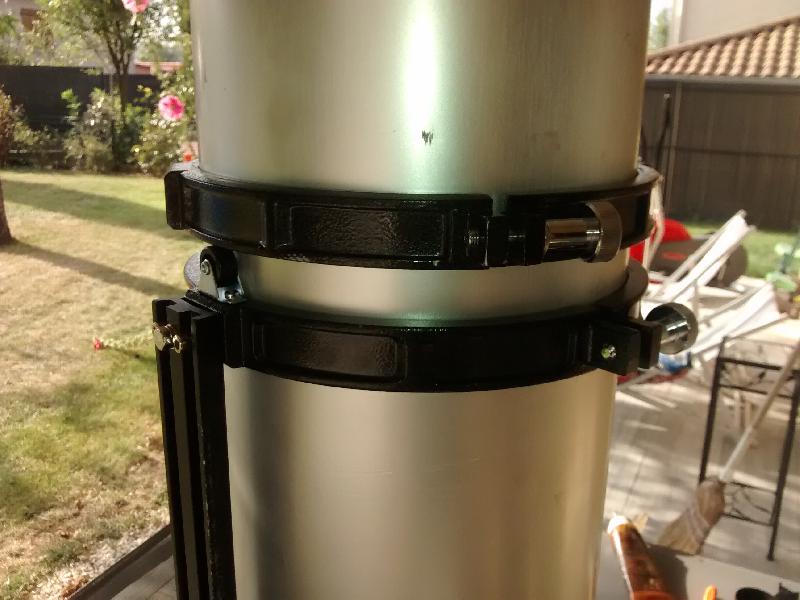

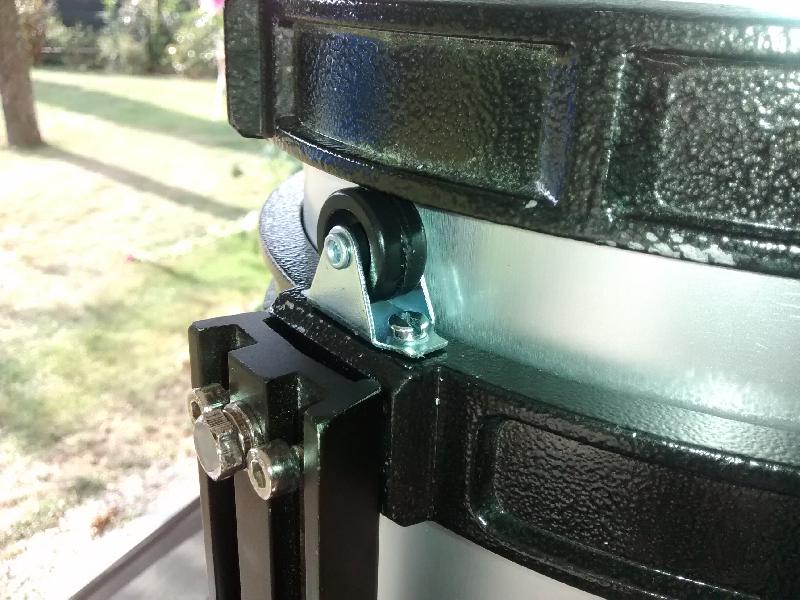

Du coup j'ai acheté aux joa, chez OU, une paire d'anneaux supplémentaires, j'ai fixé (perçage/taraudage/vissage) deux roulettes sur chacun des deux anneaux fixés à la queue d'aronde, et j'ai bricolé les deux anneaux supplémentaires pour installer des vis à tête fraisée histoire d'avoir une piste de roulement (roulage?) sans interruption...

Les anneaux externes sont solidaires du tube par serrage ferme tandis que les anneaux internes sont solidaires de la queue d'aronde etnt sur le tube. Et hop j'ai enfin un tube que je peux faire rotater comme je veux pour que Lasilla et toutes les naines du même acabit puissent observer confortablement.



[airmontblanc]

Génial !!! Un des meilleurs bricolages de ces derniers mois, beaucoup vont copier ton montage très original, merci pour le partage



A+

Rémy

[Lasilla]

T'sais c'qu'elle te dit la naine????



Merci



Mais comment je vais faire? Le PO de Junior est trop bas pour toi... tu pourras observer dedans quand même? T'es sûr ?

[-Hyperion-]

Ah je rencontre moi même ce soucis avec ma maman qui ne peut pas loucher dans l'oculaire sur le dessus du tube, du coup je l'ai tourné à 90° mais une solution mobile est sacrement pratique!

[ursus]

Salut tàtousse

Ça faisait un moment que ça me chiffonnait, mais quand j'observe, et que Lasilla passe derrière moi, la pauvre ne peut jamais rien voir car mon oculaire est souvent trop haut... pour elle

Du coup j'ai acheté aux joa, chez OU, une paire d'anneaux supplémentaires, j'ai fixé (perçage/taraudage/vissage) deux roulettes sur chacun des deux anneaux fixés à la queue d'aronde, et j'ai bricolé les deux anneaux supplémentaires pour installer des vis à tête fraisée histoire d'avoir une piste de roulement (roulage?) sans interruption...

Les anneaux externes sont solidaires du tube par serrage ferme tandis que les anneaux internes sont solidaires de la queue d'aronde etnt sur le tube. Et hop j'ai enfin un tube que je peux faire rotater comme je veux pour que Lasilla et toutes les naines du même acabit puissent observer confortablement.





La version française d'un montage que j'avais repéré http://www.astro-baby.com/articles/rotating%20rings/Rotating%20Rings%20Project.htm



Bravo.

[chatbleu54]

Hello



Beau bricolage pour Lasilla !

Dans le même genre, j'avais vu des colliers serflex enfilés dans une gaine souple, l'ensemble reposant sur le collier d'origine. Malheureusement je ne retrouve plus le lien !



Eric

[robton kob]

À l'usage, c'est sympa! Juste un peu de swing quand les colliers sont pas trop serrés, permettent la rotation.

Swing qui est vite résolu, lorsque l'on serre les dits colliers :-)

[airmontblanc]

Petit UP pour ce bricolage de génie passé inaperçu



A+

Rémy

[Leimury]

Bonjour,



Cette idée génialement simple me rappelait quelque chose de beaucoup plus ancien:

L'ami google a répondu favorablement à "forum webastro anneaux rotatifs" :

http://www.webastro.net/forum/showthread.php?t=46145

Allez je résume :



- Paire d'anneaux classiques (~50 € frais de cochon inside chez Optique Unterlinden)

- Matos de chez Casto (~10 € / patte+roulette initialement prévu pour créer soi-même des portes coulissantes de placard + ~ 3/4 € de barre en alu)

- 3h de travail



> Repercer deux trous sur la partie plate des anneaux, diamètre 5mm, taraudé au M6 : faire un trou de chaque côté du trou déjà pré-percé au pas kodak sur cette partie "plate".



>Inutile de dire que ça marche impec, du moment qu'on fait tourner le tube doucement sur lui-même en le tenant par l'arrière, du côté du miroir primaire et en faisant attention à bien le faire glisser régulièrement





Mère Nature m'ayant constitué de deux mains gauches, pour des infos plus précises sur la méthode employée, merci de poser les questions ici, mon frangin (le bricolo) viendra répondre











Les photos ont disparu mais le crédit de ce détournement d'anneaux revient à Arca en 2009.



Quiconque était ici ne pouvait ignorer ou oublier un truc pareil tellement c'était génial de simplicité.

Un peu dommage d'avoir oublié de créditer l'idée originale.



Parmi les grands petits génies méconnus, mention spécial au bricolinus qui a eu l'idée d'utiliser un minuteur de cuisine comme moteur de suivi sidéral pour son appareil photo.



Bon ciel

[robton kob]

Mille excuses cher Leimury.

Je n'ai jamais vu ce post de Arca.

En l'occurence je me suis inspiré du montage de François82 (François, un petit cognac à ta santé ce week-end ).

Maintenant, il ne me semble pas avoir laissé sous-entendre que je suis un inventeur de génie et que j'ai révolutionné l'astronomie amateur (d'ailleurs, je pense que désormais il n'y aura plus dosbon contre équato, mais dobson contre Robton, et oui, je me met une majuscule parce que j'ai le melon)...



Bref, calmons-nous, je reconnais ô combien la primeur et la paternité du système à qui voudra l'endosser.

Je ne suis ni génial, ni vaniteux, j'ai juste voulu montrer comment j'avais fait, et comment faire pour faire la même chose.

Donc ce n'est pas dommage de ne pas avoir crédité l'idée originale, c'est plutôt dommage de ne pas l'avoir vue plus tôt, ça m'aurait éviter de me faire des noeuds au cerveau...



Ce qui est dommage c'est de voir le mal là où il n'est pas!





EDIT : ohhhhhhhhhhhhhhhhhhhh mais que vois-je, François82 disait justement dans le post d'Arca en 2009 qu'il avait fait le même type de montage L'ANNEE D'AVANT!!!!! Quel dommage que Arca n'ait pas, à ce moment-là, reconnu la paternité de l'idée à François...

Connaissant François, il doit être vexé à un point inimaginable.



RE-EDIT : en remontant le fil, je m'aperçois que le frère d'Arca, le bricoleur, reconnait s'être inspiré du bricolage de François. Je suis rassuré!

Modifié 17 novembre 2016 par robton kob

[pierrot2]

bonjour,

j'envisage le meme type de montage pour mon newton 330mm, mais je pensais utiliser des patins teflon a la place des roulettes, qu'en pensez vous ?

[robton kob]

Pourquoi pas! De toute façon, au pire, si ca marche pas, tu pourras remettre des roulettes après.

[kiwi74]

....

Maintenant, il ne me semble pas avoir laissé sous-entendre que je suis un inventeur de génie et que j'ai révolutionné l'astronomie amateur (d'ailleurs, je pense que désormais il n'y aura plus dosbon contre équato, mais dobson contre Robton, et oui, je me met une majuscule parce que j'ai le melon)...



Purée, t'as pris un sacré melon toi !





...

EDIT : ohhhhhhhhhhhhhhhhhhhh mais que vois-je, François82 disait justement dans le post d'Arca en 2009 qu'il avait fait le même type de montage L'ANNEE D'AVANT!!!!! Quel dommage que Arca n'ait pas, à ce moment-là, reconnu la paternité de l'idée à François...

Connaissant François, il doit être vexé à un point inimaginable.



RE-EDIT : en remontant le fil, je m'aperçois que le frère d'Arca, le bricoleur, reconnait s'être inspiré du bricolage de François. Je suis rassuré!



Je ne comprends plus rien...:b:



On reprend : qui a couché avec qui ????

[gerard33]

On reprend : qui a couché avec qui ????



c'est François82 tout seul, je crois...le basculement du tube l'a aidé

[kiwi74]

[sixela]

https://astronomytechnologytoday.com/pdfs/files/Pages56-57.pdf



Si je me souviens bien, Eric Wilcox décrivait ça en 2003.

[chatbleu54]

https://astronomytechnologytoday.com/pdfs/files/Pages56-57.pdf



Si je me souviens bien, Eric Wilcox décrivait ça en 2003.



Ah voilà, c'est de celui là dont je parlais plus haut et j'avais perdu le lien !

[François82]

En l'occurence je me suis inspiré du montage de François82 (François, un petit cognac à ta santé ce week-end ).!





Bonsoir Antoine



Je bois un bon Cognac pour toi et Cécille à votre santé



Belle réalisation, c'est propre et bien fait , ça va te changer les observations !

[Lasilla]

Bon Cognac alors!

Là Antoine est devant le rugby, mais je t'assure qu'il en a bu un cet aprem'!

Et ça change les observations je confirme!!



Bises et au plaisir de te revoir!

[François82]

c'est François82 tout seul, je crois...le basculement du tube l'a aidé



[robton kob]

C'est clair que ça change la vie. Un vrai plaisir, et cet été, aux estivales, avec mes garçons qui sont encore (un tout petit peu) plus petits que Lasilla, c'était vraiment pratique!!!!

Bon week-end François, à bientôt :-)

[jmponge]

Il y'a quelques années j'avais fait un clic-clac pour le Newton 300 sur équatoriale.



Clic.



Clac.



Les roulements sont inutiles mais à l'époque je n'avais pas de PTFE.

[Mahou]

Bonjour a tous.

Déterrage d'un vieux sujet. Les colliers :

Question: Le fait de tourné le tube pour avoir l'oculaire a porté de vue ( avec les colliers de maintien pour évité que le tube ne glisse ) a t'il un impact sur l'équilibre ?

Je ne pense pas que cela modifie le centre de gravité mais je préfère demander.

Ceci pour un 254 newton sur EQ6 R.

Merci.
