spectro réseau

[micheldelmas]

Bonjour,



Pour la construction d'un spectro, comment positionnez vous vos réseau par rapport au faisceau incident*?



L'ordre 1 d'un réseau blazé est repéré par rapport à l'ordre 0 par une petite flèche notée au crayon sur la tranche.

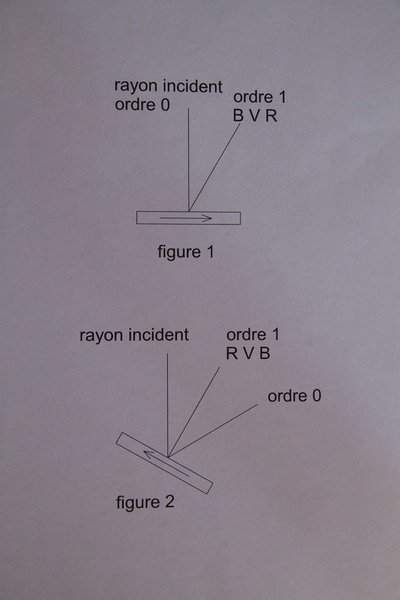

Figure 1*: le réseau est pratiquement perpendiculaire au rayon entrant presque confondu avec l'ordre 0 , l'ordre 1 est du coté de la flèche notée sur la tranche du réseau.



Figure 2*: le réseau est incliné par rapport au rayon entrant, l'ordre 0 est à droite de l'ordre 1.

C'est la disposition que j'emploie mais en dessinant mon futur spectrohéliographe n°2, j'ai un furieux doute...



Il me semble que Christian Buil (j'espère ne pas écorcher ses propos...) dans son «*initiation à la spectrographie*» préconise , pour une question d'anamorphisme, la solution 2...



Qui a raison, la figure 1 ou la 2 ? Ou j'ai sauté un truc quelque part ?





Merci de vos conseils



Michel
