Dithering pour Nikon oubliés

[Greg34]

Salut,



Suite à ce fil (http://www.webastro.net/forum/showthread.php?t=140889), j'ai décidé de faire une version pour les ANP oubliés du dithering comme une série de Nikon qui ne peuvent profiter de PHDMax.



Je viens de refaire ce montage (ancienne version beaucoup plus basique) et je précise que je n'ai pas encore testé en conditions réelles (temps pourri depuis le début de mes congés).

Je crée ce fil juste pour en inspirer plus d'un dans un premier temps et je ne pourrai être tenu pour responsable en cas de dysfonctionnement.

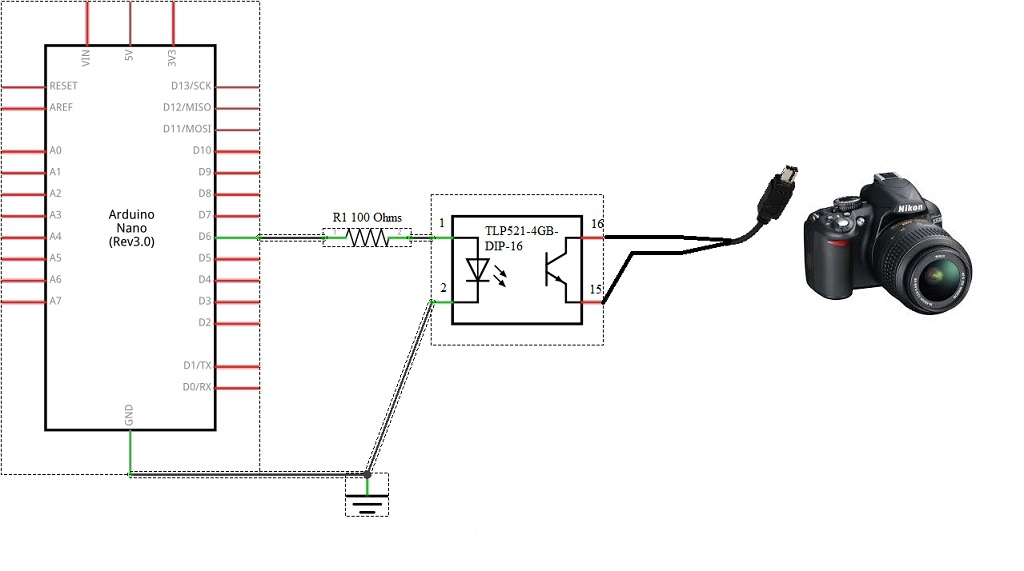

Le schéma (plus simple, y a pas!):



Pour le câblage, c'est easy:

Une résistance de 100 Ohms entre la Pin 6 et la patte 1 du TLP521-4GB-DIP-16 (c'est là ou il y a le petit rond sur le composant ).

Patte 2 du TLP521-4GB-DIP-16 sur le GND (ou masse) de l'Ardiuno.

(J'ai reporté qu'une partie de l'optocoupleur car le reste servira plus tard pour gérer divers trucs avec le potentiel restant du composant.).



Et pour finir 15 & 16 du TLP521-4GB sur chaque fil du câble de l'APN.



Grosso modo, l'arduino envoie un courant qui va permettre aux bornes 1 & 2 d'agir comme un relais en plus d'isoler le circuit en commutant 15/16.



Notice:

Brancher son Arduino préalablement chargé avec le code ci-dessous:

const int Shutter = 6;
char Cmd ;

void setup() {

 Serial.begin(115200);
 pinMode(Shutter, OUTPUT);
 digitalWrite(Shutter, LOW);
 Serial.println("Power On");
}

void loop() {

 if (Serial.available() > 0) {
   Cmd = Serial.read();
   if (Cmd == '0') {
     digitalWrite(Shutter, LOW); //shutter OFF
   }
   if (Cmd == '1') {
     digitalWrite(Shutter, HIGH); //shutter ON
   }
 }

}



APN Ctrl ici ->http://dl.free.fr/nyILfbMgU



Activer le mode 'serveur' de PhdGuiding pour qu'APN Ctrl puisse communiquer avec.

Dans l'ordre:

-Lancer PhdGuiding.

-Bouton ->Options: Configurer le port COM de l'arduino (seulement le port COM).

-Bouton->Ouvrir COM

-CheckBox->Connexion à PhdGuiding (port 4300).

Choisir son nombre d'images/temps de pose/dithering toutes les x images etc...et lancer la séquence et PhdGuiding fait le reste



TLP521-4GB-DIP-16 environ 0.02$

Arduino Nano V3 1.75$

1 résistance de 100 Ohms...même pas j'en parle (Et encore, avec ma version du Nano en possession, j'avais pas assez de courant pour alimenter la diode électroluminescente de l'optocoupleur donc je l'ai viré).

Le câble pour piloter le Nikon (dans mon cas): 4$ environ



Pour ce qui est du câble, je m'occupe ici que de la connexion "shutter"...le focus, on s'en cogne un peu pour de la photo au foyer :=)

Pour les pins, il suffit de chercher avec "pinout shutter cable"+ le modèle de l'APN.



Bon certes, faut un fer à souder et un câble usb pour le duino aussi.



Avec cette config, je devrai pouvoir faire du dithering avec mes photos sans casser le cochon.



Reste à tester quand le ciel sera plus clément.



Bonne soirée.

Modifié 21 août 2016 par Greg34
Correction d'un bug d'affichage dans l'exe & suppression des lignes inutiles code arduino
