Telescope Driver Master (TDM) et PHDGuiding (erreur calibration)

[-Amenophis-]

Bonjour à tous,



Je possède actuellement le système TDM pour mon EQ6 (Descriptif ici)





Je suis en train de faire des tests pour essayer de rédiger un article sur l'utilisation de ce système mais je bloque à un endroit. Au niveau de PHD et plus précisément au niveau de la calibration.



Problème : La calibration ne se fait pas du tout au niveau de la calibration du Backlash...



En effet, l'étoile ne bouge pas du tout....

Y-a-t-il un moyen pour éviter ou corriger ce problème ?



Pour information, voici le matériel utilisé :



- TDM v2

- PHD v2.6.2 (avec USBGuider3 comme monture)

- Atik GP pour l'autoguidage

- Interface USB Guider 3.0 de Pierro Astro (caractéristiques disponible ici) (pilote fournie sur la page du produit)

- EQMOD v129a

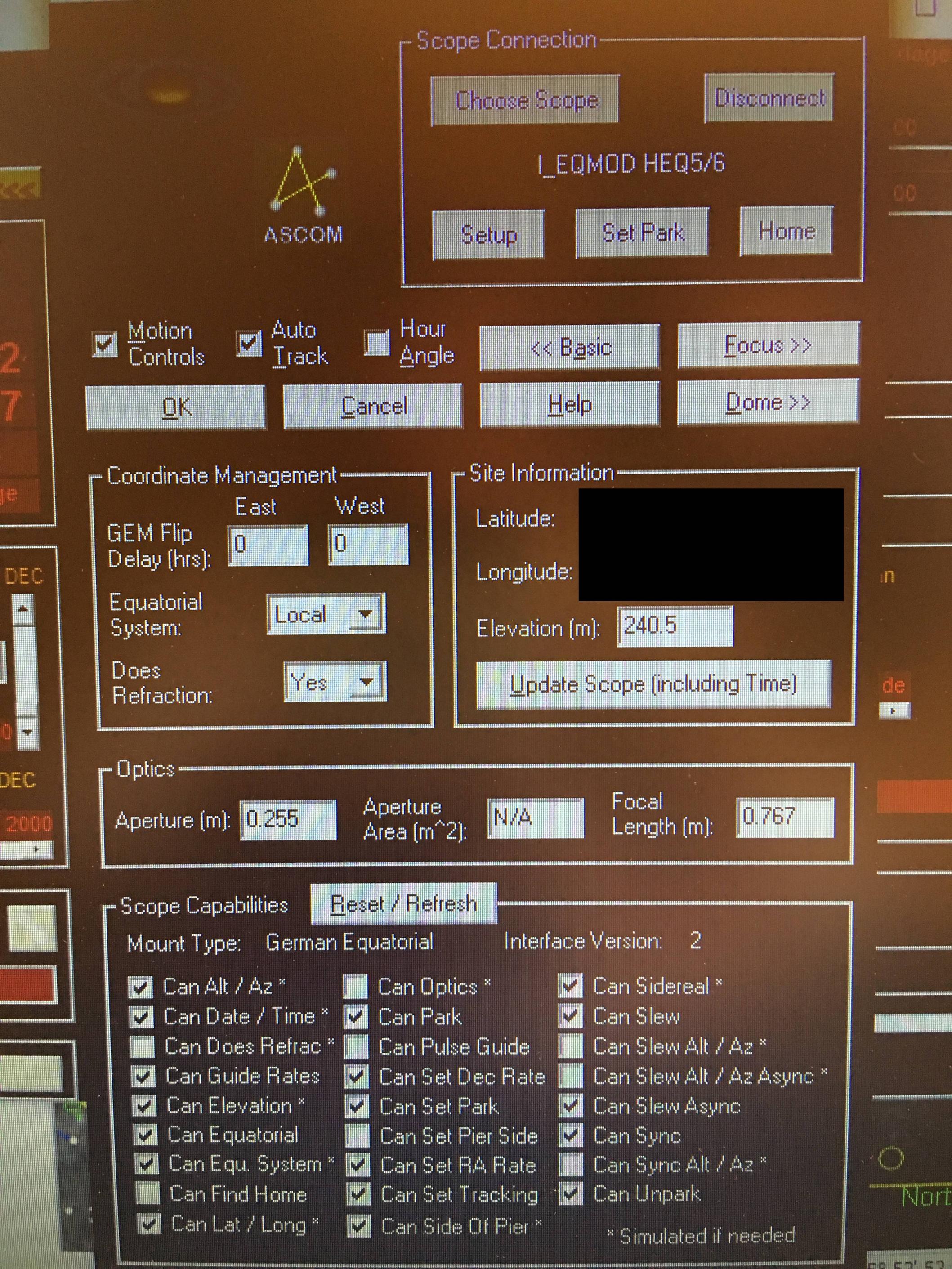

- TheSkyX (avec POTH sur EQ6 dans les réglages).

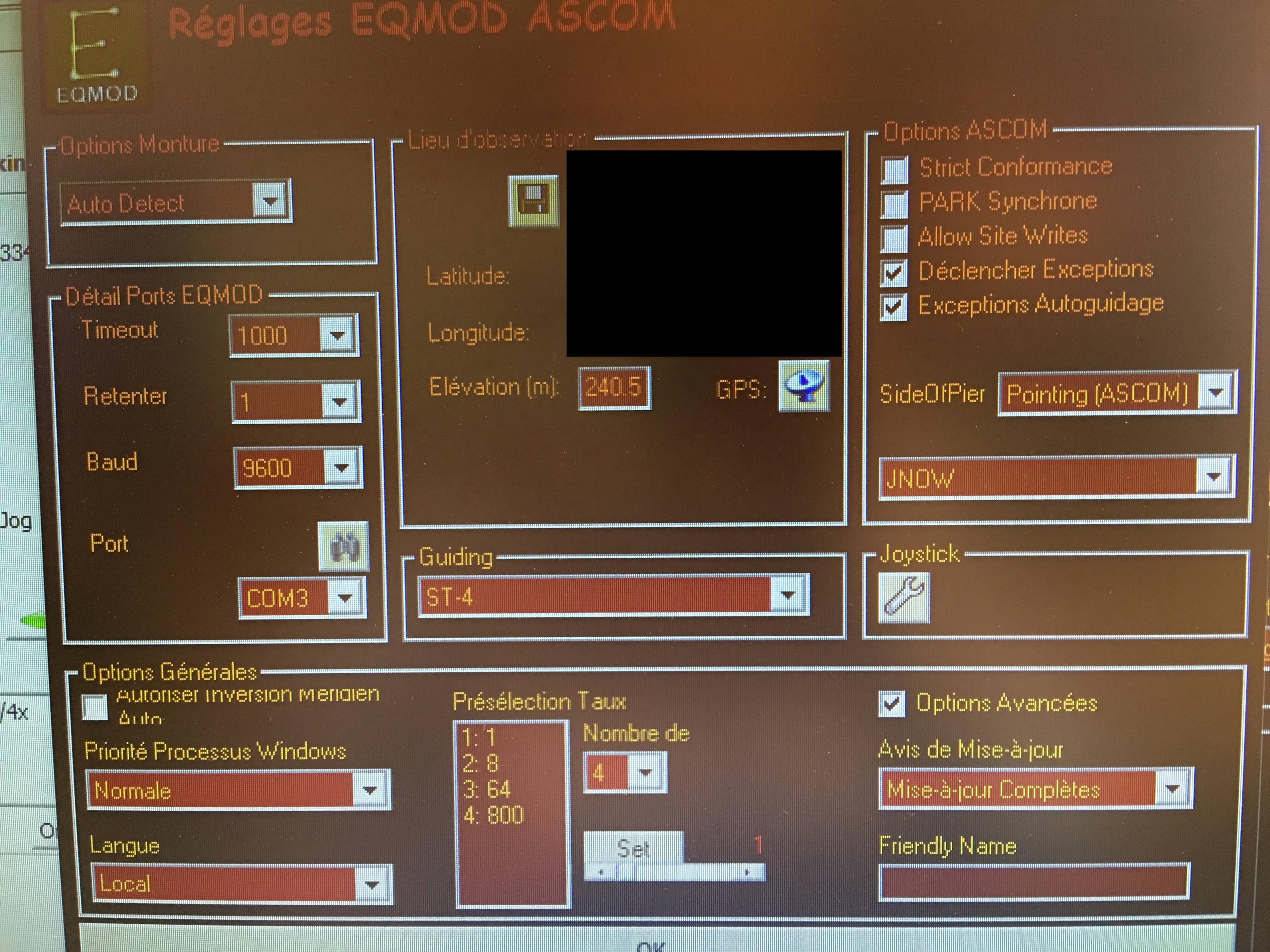

Voici les paramètres dans EQMOD pour info (j'ai changé au niveau du guiding et choisi ST4 à la place de PulseGuiding), est-ce correct ?

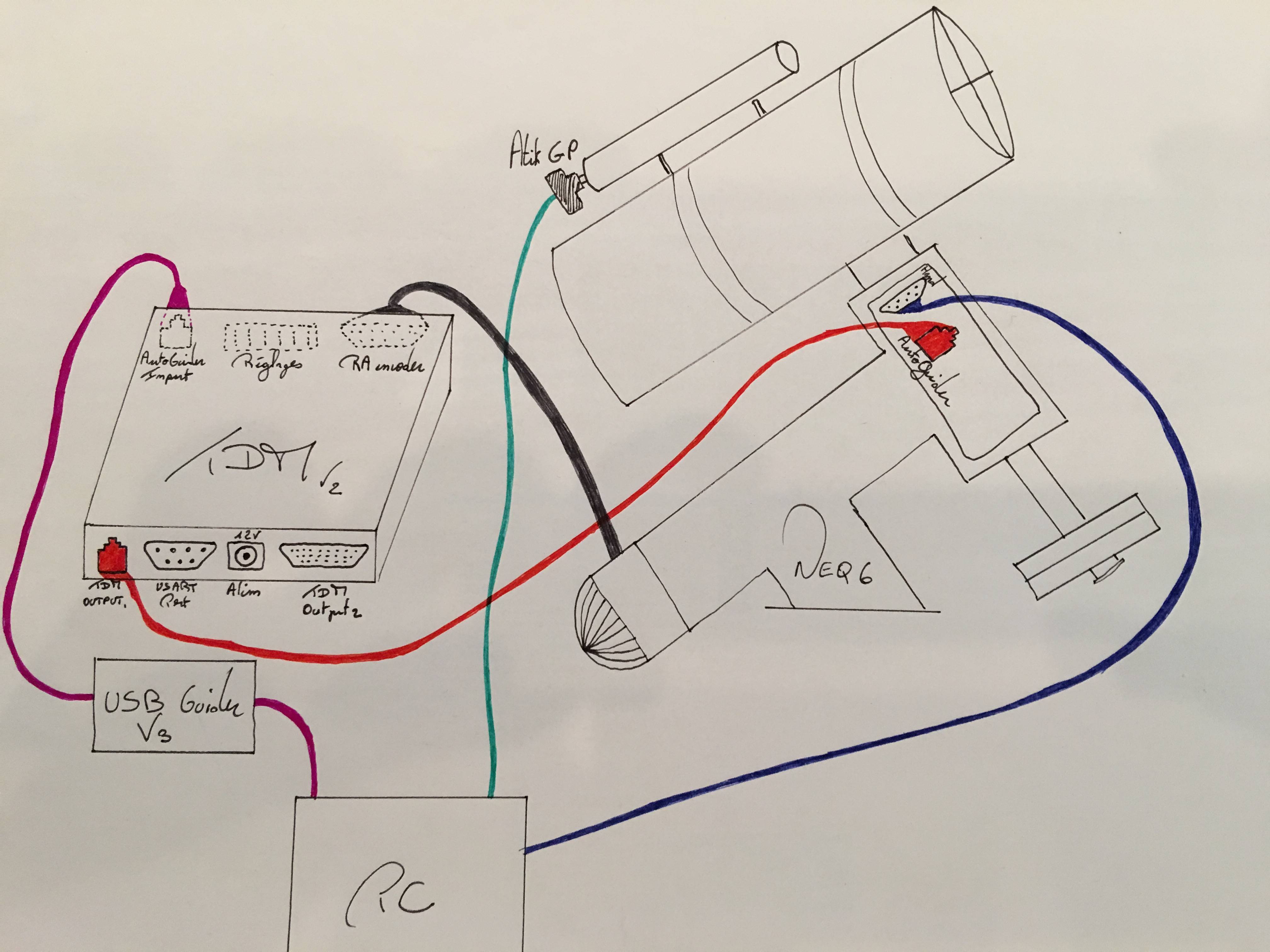

Voici le schéma de câblage :





Merci d'avance pour votre aide.

Modifié 1 septembre 2016 par -Amenophis-

[olivdeso]

Si ça bouge en AD et pas en DEC, alors c'est un problème de câble ou de câblage dans le TDM

[Pulsar59]

Au risque de passer pour un nullos :



qu'apporte ce système par rapport à une EQ6 ou AZEQ6 correctement autoguidée qui peut suivre à mieux que 0,5" RMS, sachant qu'on trouve toujours une étoile guide surtout sur des tubes aussi rapides que le tien ?

[-Amenophis-]

Pour faire un article dans la rubrique matériel du prochain Ciel&Espace

[Julien3146]

Je suis dubitatif concernant ce matos.



Je trouve l'idée absolument géniale, les codeurs rotatifs ayant une résolution suffisante existent, sont meilleur marché qu'il y a quelques années, et ce n'était qu'une question de temps avant que quelqu'un n'y pense!



Nous sommes d'accord, les relevés d'EP sont impressionnants mais !



-Il ne rattrape pas du tout la dérive en DEC due à une mise en station perfectible (et elle l'est toujours un peu)

-Il ne tient pas compte des flexions tube/monture, dont on s'affranchit totalement en guidant au DO par exemple



Donc en gros : ça vaut quoi en conditions "réelles"?

[-Amenophis-]

Bon, je n'ai toujours pas résolu mon problème concernant la calibration de PHD.

Avez-vous des idées/astuces à me conseiller ?

[-Amenophis-]

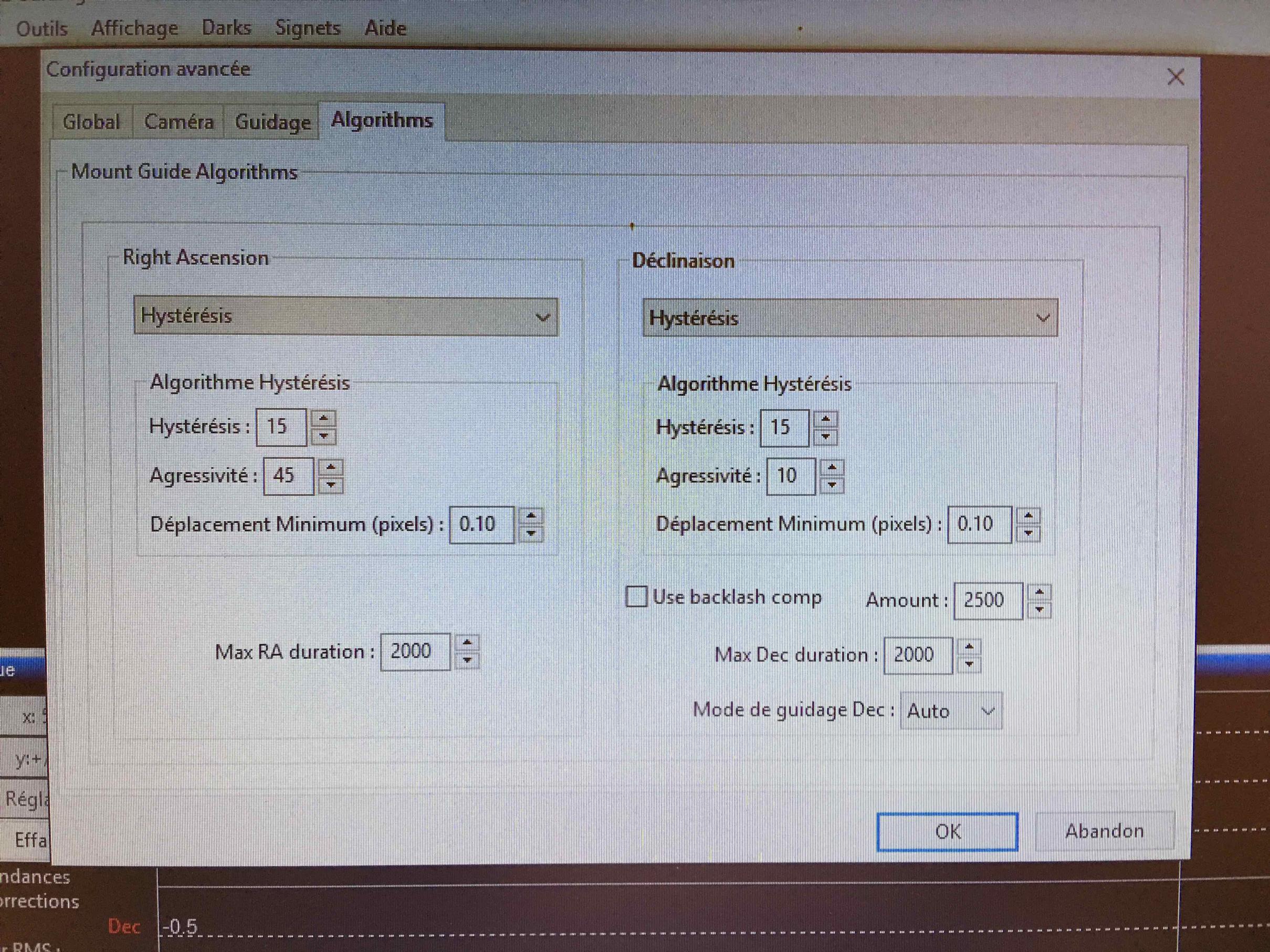

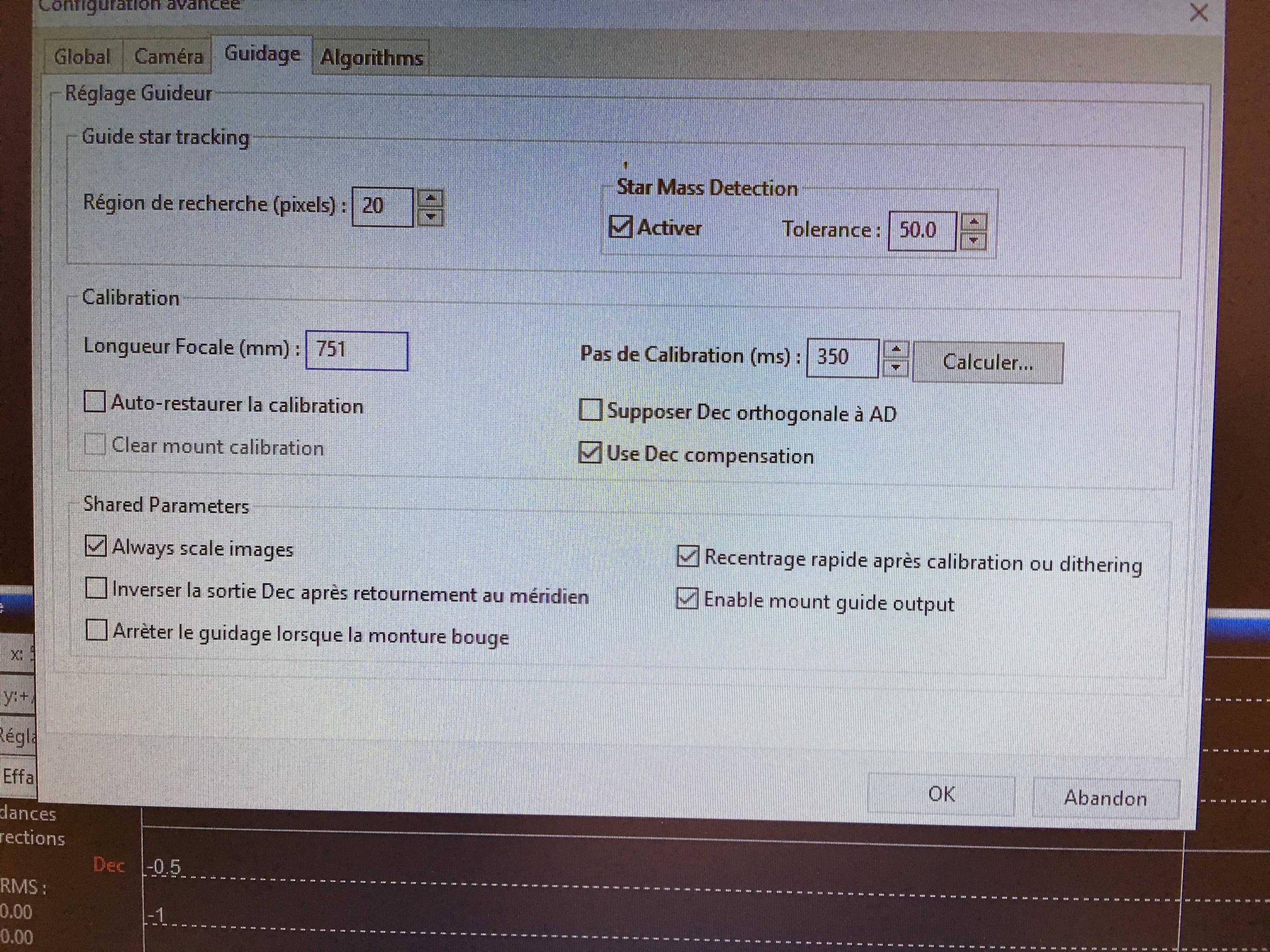

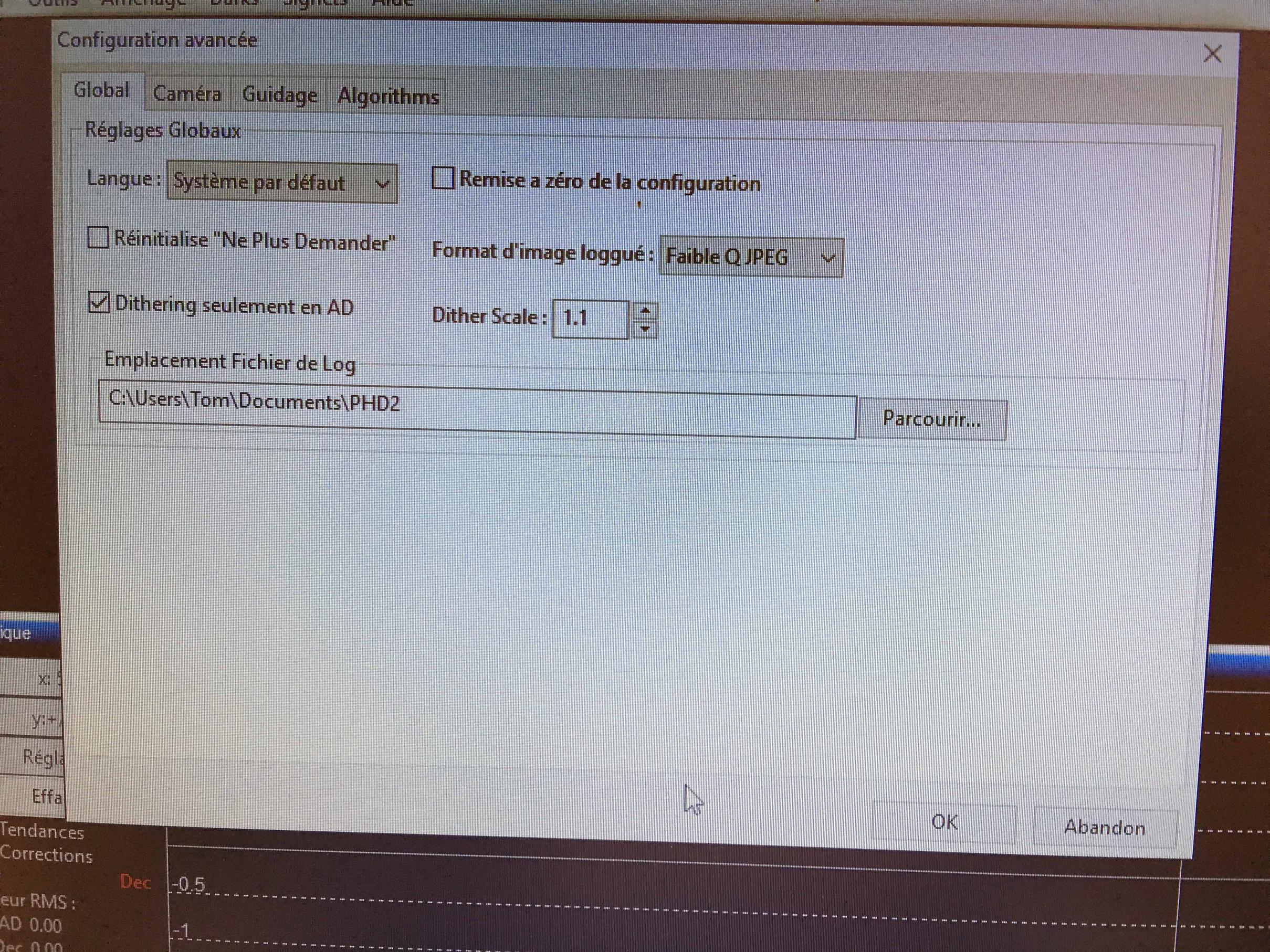

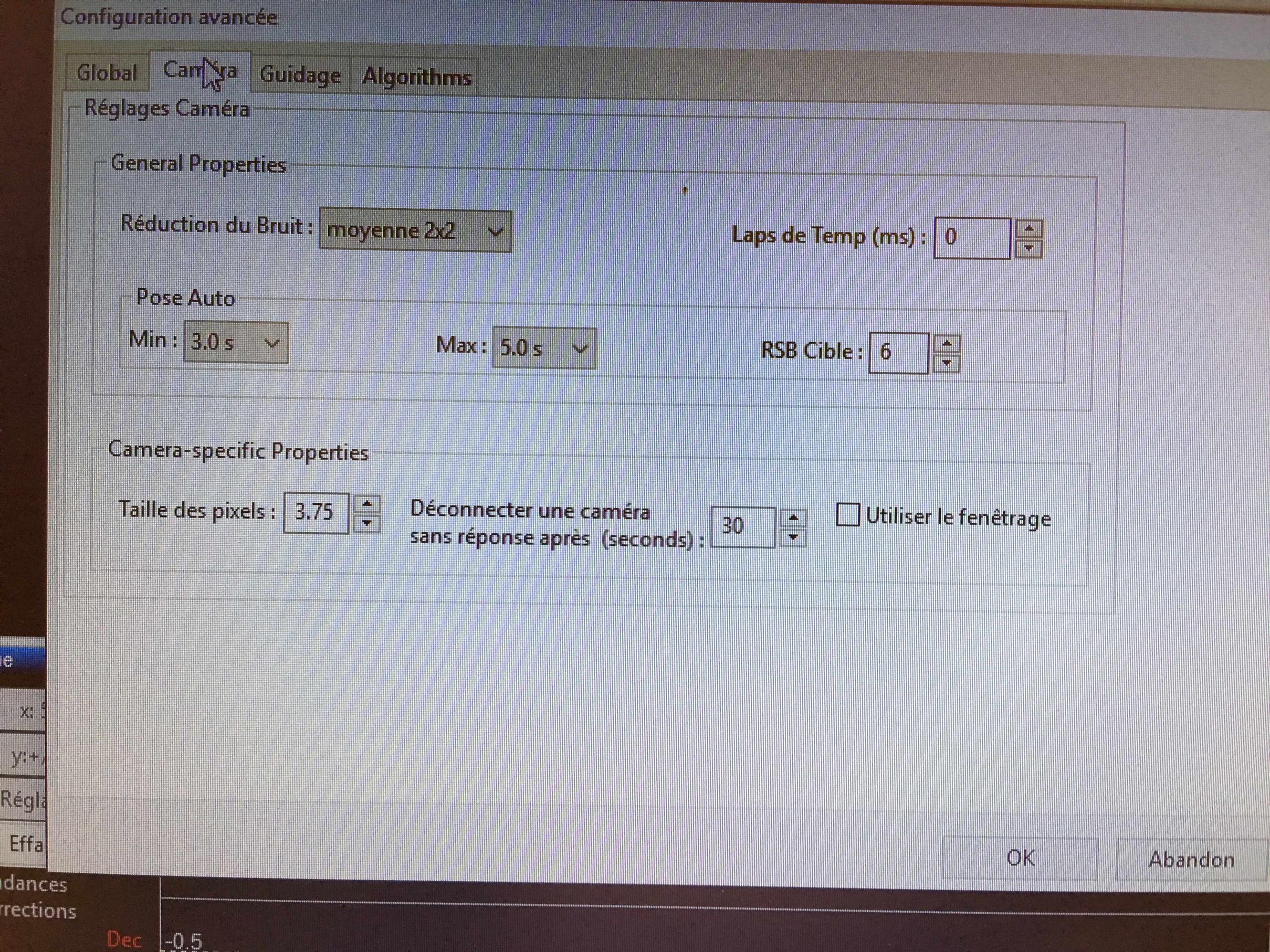

Voici les paramètres dans PHD2 au cas où :











[Alarcon yves]

Bonjour, quelle est la vitesse de rattrapage réglé dans le TDM, si elle est trop faible il se peut que la monture ne le prenne pas en compte.

Je ne connait pas le TDM, mais dans la page d' accueille il parle que l'on peut le régler de 0,15x à ???

sur le site du TDM => "The other extended feature of TDM in v2 model is using lower correction speed: 0.15x tracking speed can be used if your mount is extremely calm, e.g. friction drive. (0.25x was the minimum correction speed in v1 model.)"



Autre piste dans la vue algorithms tu n'as pas cocher la case "use backlash comp", c'est normal ou pas ?



Yves.

[olivdeso]

Ce que je te conseillerais : callibre en ST4 directement sans passer par le TDM.



Une fois que c'est bon, intercale le TDM.

[-Amenophis-]

Merci pour vos réponses.



@Olivdeso : pas pratique en remote 😁



@Yves : je vois pas car sur le TDM on peut se régler sur vitesse sidéral ou vitesse de King et la fréquence de correction 1 ou 5 Hz

[-Amenophis-]

Hier soir, j'ai refait un essai.

Dans mode de guidage en déclinaison, j'ai sélectionné "OFF". Donc l'étape de calibration de PHD2 s'arrête après la calibration vers l'OUEST et l'EST et lance l'autoguidage. Donc EXIT la calibration du Backlash. Me suis dit cool

l'autoguidage était lancé, j'étais à 0,14 et 0,15 de RMS pour le RA et la DEC.



mais .....



Malheureusement, après quelques secondes, l'étoile en DEC commence à partir en vrac et la courbe dérive vers le haut du graphique...

J'ai donc essayé de remettre le mode de guidage par "AUTO", "NORD" ou même "SUD" mais sans succès. Aucune correction n'était appliquée et donc non visible sur le graphique de PHD2 Shocked



J'ai essayé de voir en cliquant sur "Guidage en manuel" dans PHD2 et me suis rendu compte que je pouvais déplacer mon étoile guide vers l'Est ou l'Ouest mais aucun effet sur Nord et Sud !!!!!????

Modifié 22 septembre 2016 par -Amenophis-

[zeubeu]

Salut,

j'ai une question : pourquoi est-ce que tu veux autoguider ?

Le but, quand on installe un tdm c'est d'avoir une super EP pour ne pas guider.

Autrement on met pas de tdm et on guide, non ?

[-Amenophis-]

Pour faire les différents tests :



- pose de 300s sans autoguidage et sans TDM

- pose de 300s sans autoguidage et avec TDM

- pose de 300s avec autoguidage avec et sans TDM



C'est juste histoire d'avoir de quoi faire mon article sur ce matériel et ainsi pouvoir comparer



Après, je pense que le TDM a ses limites si la cible est basse à l'horizon. Dans ce cas là, l'autoguidage sera peut être nécessaire.

[Pulsar59]

Même remarque



Sinon, un truc que je ne comprends pas

Tu n'as pas voulu que PH2 se calibre en DEC mais tu voulais qu'il guide quand même sur cet axe ?

[-Amenophis-]

Oui c'est ça.

Il n'y a pas moyen de résoudre ça ?



Lors de la calibration du Backlash, l'étoile ne bouge pratiquement pas. Cela donne une erreur au niveau de la calibration. En supprimant cette étape à la calibration (en sélectionnant "OFF" dans le mode de guidage en DEC), je passe cette étape mais forcement lors du guidage bah aucune correction ne s'effectue quand l'étoile commence à dériver.

[Pulsar59]

Si PHD2 ne se calibre pas, il n'aura aucune idée de la force de correction qu'il doit envoyer lorsqu'il constate une dérive.

C'est donc logique qu'il refuse de guider en N/S s'il n'a pas pu calibrer ! Sinon il pourrait tout aussi bien envoyer ta monture à l'Ouest

[-Amenophis-]

Oui en effet, c'est logique.

Mais comment faire alors ?

[Pulsar59]

Tu ne peux pas guider si tu n'as pas calibré.

Si c'est le TDM qui t'empêche de calibrer, je ne vois pas de solution...

[olivdeso]

Ce que je te conseillerais : callibre en ST4 directement sans passer par le TDM.



Une fois que c'est bon, intercale le TDM.



Re



si le setup ne change pas tu peux réutiliser la même calibration indéfiniment sans la refaire.



Ceci dit si ça ne bouge pas en DEC en manuel, il y a un problème de câbles ST4. Essaye en manuel sans le TDM

[OrionRider]

J'ai essayé de voir en cliquant sur "Guidage en manuel" dans PHD2 et me suis rendu compte que je pouvais déplacer mon étoile guide vers l'Est ou l'Ouest mais aucun effet sur Nord et Sud !!!!!????



Si le guidage manuel n'a pas d'effet sur le moteur DEC alors forcément la calibration ne peut pas marcher.





Essaie le guidage manuel avec la monture connectée en ST4, sans le TDM.



1. Si ça marche alors c'est que le signal DEC ne sort pas du TDM. Soit c'est le TDM lui-même qui ne sort pas d'ordres en DEC, soit c'est le câble ST4 (rouge sur ton dessin) qui ne marche pas. Est-ce que c'est bien un câble ST4 et pas un câble réseau 'croisé'? Est-il bien câblé selon la norme?

http://www.store.shoestringastronomy.com/guide_port_cables.pdf



Autre coupable possible: un connecteur ST4 défaillant.



Tu dois aussi pouvoir mesurer au multimètre si les ordres en DEC sortent du TDM.



2. Si ça ne marche pas, alors c'est que ton module USB est défectueux ou qu'il y a un souci de connecteur ST4 sur la monture.

Est-ce que la LED s'allume sur l'USB guider quand tu lances un ordre DEC avec la commande manuelle dans PHD2?

Vérifie au multimètre si le contact se fait sur la sortie du module USB guider.

Modifié 22 septembre 2016 par OrionRider

[olivdeso]

Ah tu ne pourra pas le voir au multimètre en sortie de module USB guider : c'est du collecteur/drain ouvert. Il faut une résistance de pull up externe pour faire le niveau haut. Elle est dans la monture en temps normal. Sans ce pull up externe ça reste à 0.

[Pulsar59]

J'ai supposé, d'après ce que nous dit Amenophis, que le guidage sans TDM, au ST4, marchait sans soucis. Son câble doit donc être bon.

Il dit aussi que c'est au moment de la compensation de backlash que ca ne bouge plus en DEC. J'en déduis qu'avant d'en arriver là, l'étoile a quand même fait un AR Nord-Sud ? mais c'est pas très clair quand même...

Il faudrait être plus précis dans la description des faits : sur quelle opération ca plante exactement, et juste après laquelle ?

Ensuite il faut exploiter le log de PHD2, voire poster ici le morceau de log autour du moment où ca plante, ca aiderait surement pas mal.

[olivdeso]

Ah c'est pas exactement ça:



lors de la calibration dans PHD2, PHD commence par l'AD : il fait un aller retour Est-Ouest. (Le retour est d'ailleurs plus rapide par défaut, ce qu'on peut désactiver si on veut)



Ensuite PHD2 passe au DEC. Avant de commencer son aller retour Nord-Sud, il va commencer par rattraper le backlash en DEC : il va envoyer des ordres de déplacement en DEC jusqu'à détecter un déplacement suffisant de l'étoile guide. Ensuite seulement, il fera son aller retour Nord-Sud.



Le risque avec ce système est que l'étoile commence à bouger avant que le backlash soit complètement rembobiné. ça peut arriver si le temps de pose est trop court, l'étoile va bouger à cause de la turbulence. Si il y a beaucoup de backlash, l'étoile peut finir par bouger à cause de l'erreur de mise en station.



Sur les Celestron AVX et CGEM, il y a beaucoup de backlash dans les réducteurs des servo. ça va prendre pas mal de temps. Il vaut mieux augmenter le temps de pose à 5s pendant la calibration pour éviter une fausse détection de fin de backlash sur un coup de turbu.



(de plus il y a un bug quelque part qui fait un peu bouger l'AD en même temps que le DEC pendant cette phase, ça n'aide pas...)

[-Amenophis-]

Merci pour vos réponses. Je vais tester ce soir en supprimant le TDM est faire une calibration juste avec l'USBGuider connecté en ST4 sur la monture.

Je vous tiendrais au courant.



Faut-il changer des paramètres (cf photo début de post) ?

EN pose je suis à 4s pour l'autoguidage.

Dans l'onglet focal : j'ai mis la focale calculé avec mon correcteur ASA. Dois-je mettre la focale tu tube théorique ? à savoir 1000 mm ?



De plus, tites infos supplémentaires (sais pas si ça son importance).



Dans PHD2 : en monture j'ai mis USB-Guider 3.0 (comme expliqué dans la doc de Pierro astro).

Dans EQMOD : le Guiding est en ST4

Dans TheSkyXpro : la monture est en POTH Hub avec EQMOD HEQ5/6 de sélectionné

[olivdeso]

Non rien à changer.



4s de pose c'est bien



focale : tu mets la focale réel, c'est bien aussi



taille de pixels : taille de pixels de la camera de guidage, c'est bon

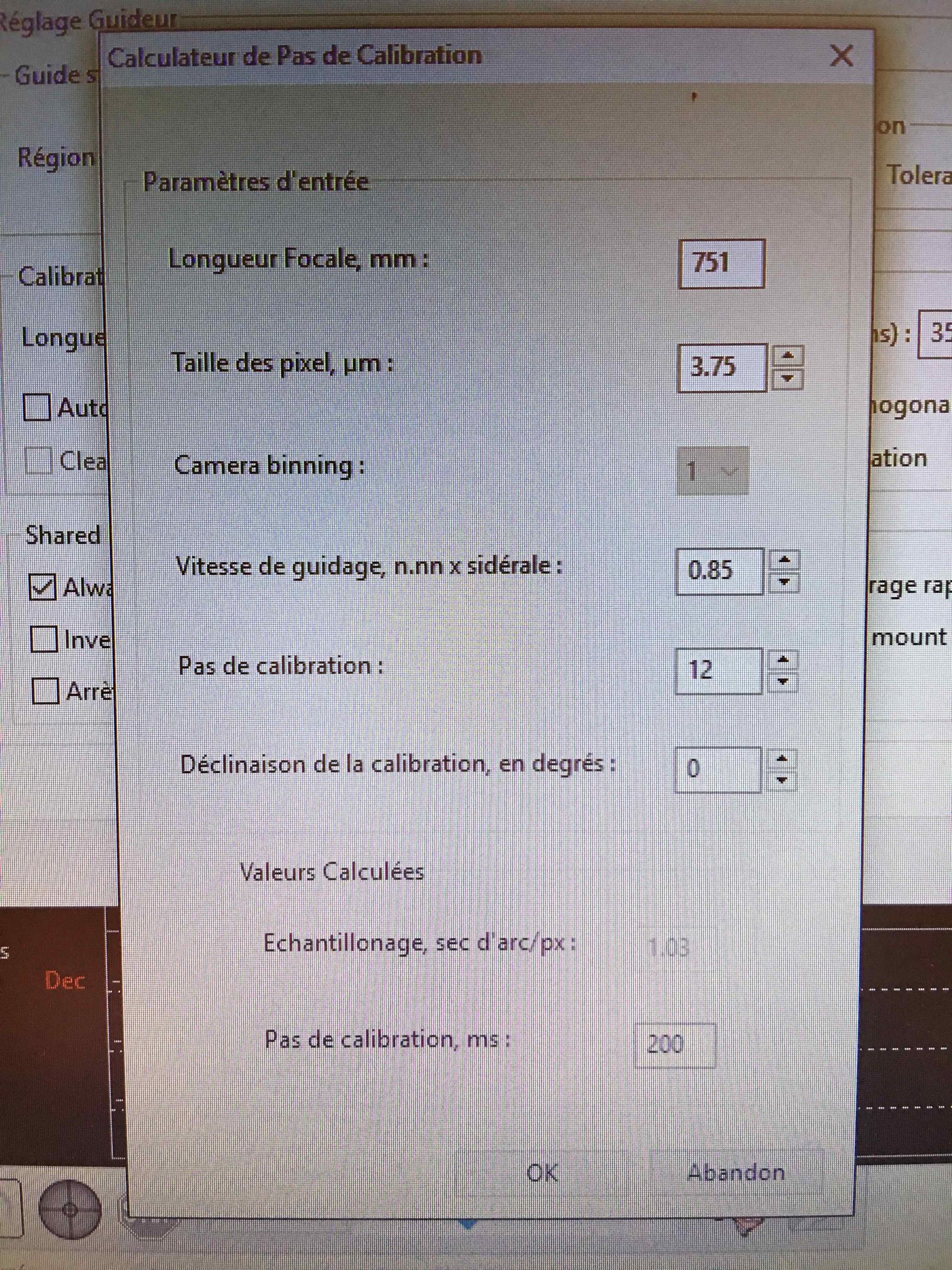

par contre x0.85 comme vitesse de guidage pour le calculateur de pas de calibration c'est étrange...Tu peux choisir ça en ST4 avec ta monture. Tu n'est pas limité à x0.25, x0.5, x0.75, x1 ? Il faut que tu mettes la même vitesse que la vitesse choisie pour le ST4 dans EQmod.



Attention à un point : rentre la déclinaison à la main dans PHD2



-> je ferais la calibration proche de l'équateur et du méridien (c'est le plus précis) du même coté du méridien que la cible. En rentrant DEC =0



Puis tu vas sur la cible et tu changes le DEC dans PHD en conséquence. (vérifie que l'option DEC compensation est activée)



Comme ça tu n'a plus besoin de refaire la calibration.



Les séances suivantes ou si tu rebranche le TDM, il suffit de récupérer les données de calibration grâce au menu outils / modifier la calibration / recharger les données de calibration



Si tu changes de coté du méridien, tu peux toujurs utiliser les mêmes données de calibration : il suffit de faire "flip calibration data" (ou "inverser les données de calibration") dans le menu outils / modifier la calibration

[OrionRider]

Dans l'onglet focal : j'ai mis la focale calculé avec mon correcteur ASA. Dois-je mettre la focale tu tube théorique ? à savoir 1000 mm ?

Attention, si tu parles du réglage 'focale' dans PHD2, il s'agit de la focale de l'instrument d'autoguidage. La taille des pixels dans PHD2, c'est celle des pixels de la caméra d'autoguidage.

[olivdeso]

oui



ici on est au diviseur optique, (sauf si ça avait changé?) derrière le réducteur correcteur ASA x0.73



Donc 1000mm, x0.73 = 730mm de focale



(qu'on pourrait éventuellement affiner par astrométrie, d'où peut être les 751mm ? mais bon même avec 730mm la précision suffit déjà largement pour l'autoguidage)

Modifié 27 septembre 2016 par olivdeso

[OrionRider]

Sur le dessin du message #1 il y avait une lunette-guide, d'où la confusion.

[-Amenophis-]

Oupss oui effectivement le dessin était pour faciliter la compréhension

Je guide par DO

[-Amenophis-]

J'ai essayé hier soir mais le mode ST4 sous EQMOD m'apporte énormement de problème.



J'ai essayé de refaire mon modèle TPoint mais au bout de 200 points le scope était dans les choux



Je vais me remettre en "PUlseGuiding" dans le setup EQMOD. Refaire mon modèle au petit oignon et retenter avec le TDM mais sans mettre ST4 dans EQMOD.
