soucis de trames

[Marko]

Bonjour a tous



C'est la seconde fois que je rencontre ce soucis de trame rouge avec mon APN en moins d'une semaine. J'utilise un EOS450d avec un correcteur de coma Kepler et un filtre CLS ou UHC ES en bout de correcteur et un tube 200/1000 sur une EQ6. Hier soir, j'ai tenté l'IRIS avec 22 poses de 5 minutes, 11 dark, 20aine de flat et de Offset. A chaque fois, je me retrouve avec des trames rouge horizontales et il m'est impossible de les traiter.

D’où est ce que ça peut venir svp ??? Les filtres ??? Ils ne seraient pas adaptés a la photo ?? ou autre chose ??? Parce que la, je sèche et c'est la seconde fois que je perds 2h00 de poses en 1 semaine En plus, je n'ai pas beaucoup de signale sur des poses de 5 minutes.

Voici la photo avec les dark, flat etc ...



Merci a vous

Marko

[olivdeso]

je pense à deux choses:



- soit des flats trop rapides : quel est ton écran à flat? quel est ta durée de poses pour les flats? Il faut des pose suffisamment longues pour éviter de figer le clignotement de l'écran à flat, 1/8s min et plutôt plus quitte à atténuer l'écran avec une feuille de papier.



- soit le bug des bandes horizontales du 450d : as tu la dernière mise à jour du firmware ? Le 450d est connu pour avoir des problèmes de "banding" en photo nocturne. Une mise à jour du firmware avait été faite pour le corriger.

[Marko]

Pour les flat, je suis a 1/60 pour être au 3/4 de l’histogramme. L’écran, je l'ai fabriqué moi même avec du carton plume, bande de Led et feuille de calque.

Normalement, j'ai le dernier firmware. Mais je remarque, lorsque je fouille mes photos, que ces bandes apparaissent avec l'utilisation de filtres. Ou alors, les flats ne sont pas bon

Si je ne suis pas trop fatigué, je recommencerai ce soir sans filtre, pour voir.

[Julien3146]

Tu fais du dithering? Ça ne traite pas la source mais ça peut régler le problème (si la trame n'est pas présente sur les brutes)

Modifié 7 septembre 2016 par Julien3146

[olivdeso]

Pour les flat, je suis a 1/60 pour être au 3/4 de l’histogramme. L’écran, je l'ai fabriqué moi même avec du carton plume, bande de Led et feuille de calque.

Normalement, j'ai le dernier firmware. Mais je remarque, lorsque je fouille mes photos, que ces bandes apparaissent avec l'utilisation de filtres. Ou alors, les flats ne sont pas bon

Si je ne suis pas trop fatigué, je recommencerai ce soir sans filtre, pour voir.

Et traiter sans flats

[Marko]

Je n'ai pas essayé

Par contre, ce soir, j'ai abandonné. J'ai un soucis de vis sans fin. J'ai un énorme pic tous les 8 minutes environ. Je foire une photo sur deux

Donc je vais essayer de trouver une vis sans fin et changer ça. Je pense que le plat est trop important pour le rattraper

[Marko]

Tu fais du dithering? Ça ne traite pas la source mais ça peut régler le problème (si la trame n'est pas présente sur les brutes)

Je n'en fais pas, mais elle est présente sur les brut

[olivdeso]

Je n'ai pas essayé

Par contre, ce soir, j'ai abandonné. J'ai un soucis de vis sans fin. J'ai un énorme pic tous les 8 minutes environ. Je foire une photo sur deux

Donc je vais essayer de trouver une vis sans fin et changer ça. Je pense que le plat est trop important pour le rattraper



Elle n'est pas trop serrée ?



Mais il y A 2 possibilités :



- mettre une cale coté arrière (entre le bouchon noir et le roulement pour la déplacer légèrement. Une pièce de 5 centimes (ou deux) marche bien.

Tu dévisse le bouchon avant, puis l'écrou de VST de quelques tours pour donner du jeu, l'équivalent de l'épaisseur de la pièce

Tu dévisse le bouchon arrière, tu mets la pièce sur le roulement, tu remets le bouchon, au besoin tu dévisse un peu plus l'écrou de l'autre coté.

Tu revisse l'écrou pas trop fort, mais jusqu'à élimination du jeu latéral de la VSF : la VSF ne doit pas pouvoir bouger latéralement quand on bouge la barre de contrepoids. Mais ne pas trop serrer car ensuite la VSF se tord et ne tourne plus rond et on abouti à un point dur qui donne les symptômes que tu rencontre.

Ensuite il faut régler le jeu entre la vis sans fin et la couronne. Jeu minimal mais non nul.



- permuter la VSF d'AD avec celle de DEC. Attention à 2 choses :

ce ne sont pas toujours les même sur les anciennes EQ6, parfois la DEC est en bronze et l'AD en inox.

Sur les très récentes, la vis de DEC a plus d'EP que celle d'AD. Elles sont triées.

[Marko]

Merci Olivdeso. Je vais regarder ça dans l’après midi. J'ai remarqué que lorsque l'AD bouge, ca fait comme des petits accoues. Si après la mise en place des pièces ça ne le fait plus, c'est que c'est bon. Sinon, je change de vis

Merci beaucoup pour ton aide. C'est vraiment super sympa

[kmille16]

Bonjour,

j'ai ce soucii avec mon 1100d également ça ne viens pas des DOF chef moi!!

mes brutes on un bon gros banding horizontal!!



ça me le fait surtout en période de forte chaleur! après Pixinsight a un script qu'il l'enlève plutôt bien

ça ressort plus facilement que le temps de pose total est court, et que je tente de tirer trop fort sur les curseur!

[Marko]

Bonjour,

j'ai ce soucii avec mon 1100d également ça ne viens pas des DOF chef moi!!

mes brutes on un bon gros banding horizontal!!



ça me le fait surtout en période de forte chaleur! après Pixinsight a un script qu'il l'enlève plutôt bien

ça ressort plus facilement que le temps de pose total est court, et que je tente de tirer trop fort sur les curseur!



Je pense que ca ne le fait qu'avec les filtres, chez moi. Il faut que j'essaie sans. Par contre, je n'utilise pas Pixinsight



Sinon, Olivedeso, voila un morceau de mes courbes d'hier soir

[olivdeso]

ça ralenti 1 fois par tour de vis sans fin apparemment; ça colle bien avec un point dur sur la vis sans fin.



Il faudrait mettre plus de jeu entre la vis sans fin et la couronne et aussi vérifier le jeu entre le pignon intermédiaire et le pignon de VSF



Si tu as la PEC activé dans EQMOD, ça peut aussi donner ça si il y a un bug dans la courbe de PEC.

[Marko]

J'ai corrigé le soucis. Je pense que c'est la vis qui serre le roulement qui était un peu trop serré. Maintenant, c'est la déclinaison qui fait un peu ce qu'elle veut

[olivdeso]

Ok super.



En DEC un peu le même principe.

1) régler l'écrou de vsf,

2) régler le jeu de VSF

Tu peux mettre un peu moins de jeu. Le minimum mais sans coincer ni tordre la vsf



Mais avec une VSF il y a toujours du backlash. Il faut éviter de guider dans les deux sens. Donc on baisse l'agressivité et la vitees à x0'3 et on augmente un peu le minmo

[Marko]

Ok super.



En DEC un peu le même principe.

1) régler l'écrou de vsf,

2) régler le jeu de VSF

Tu peux mettre un peu moins de jeu. Le minimum mais sans coincer ni tordre la vsf



Mais avec une VSF il y a toujours du backlash. Il faut éviter de guider dans les deux sens. Donc on baisse l'agressivité et la vitees à x0'3 et on augmente un peu le minmo



Je vais essayer ceci dans l'apres midi ou lundi.

Par contre, on baisse l'agressivité et la vitesse et on augmente le minmo juste en déclinaison ???

Il faudrait que je reprenne ton tuto, que j'ai imprimé, pour comprendre un peu mieux l'autoguidage. Ou alors, que je passe te voir a l'observatoire, un de ces quatre, pour que tu me montres. Je comprendrais plus facilement.

[olivdeso]

il ne faut baisser la vitesse que en DEC.



Si tu guides par EQmod en pulse guiding, la durée minimale de l'impulsion est de 20ms. Parfois c'est un peu trop en DEC, et on a beau réduire l'agressivité, ça ne change plus on est borné à ces 20ms.

La solution pour réduire l'amplitude des corrections en DEC est de réduire la vitesse de guidage de x0,5 à x0,3.



La strategie : il faut absolument éviter que le moteur de DEC ne change de sens



- on augmente le min Mo : c'est le seuil en dessous duquel il n'y a pas de correction.

En AD on s'en sert pour éviter de chasser la turbu, on le met à 1/2 pixel du capteur principal typiquement.

En DEC on va l'augmenter un peu plus : le but est que quand il y a une correction, qui va ramener la courbe vers le 0, la courbe ne puisse pas passer de l'autre coté et franchir le min Mo dans l'autre sens. Il faut aussi tenir compte de la turbu qui va s'ajouter à la correction.



- On diminue l'agressivité : le but est de juste corriger la dérive de mise en station et d'avoir une courbe la plus plate possible. Le but n'est pas de ramener la courbe vers 0 et encore moins d'osciller autour de l'axe/



- on diminue la vitesse de guidage à x0,3 : si la courbe fait des dents de scie trop prononcées à chaque correction, même après avoir baissé l'agressivité, on diminue la vitesse après calibration.

[Marko]

Merci Olivdeso

Pas facile de tout comprendre, mais je sens que je vais y arriver

Je viens de régler la vis sans fin en DEC et faire quelques correction sur phd2 par rapport a ce que tu as écrit.

Il ne reste plus qu'a essayer tout ça des que je peux

[Marko]

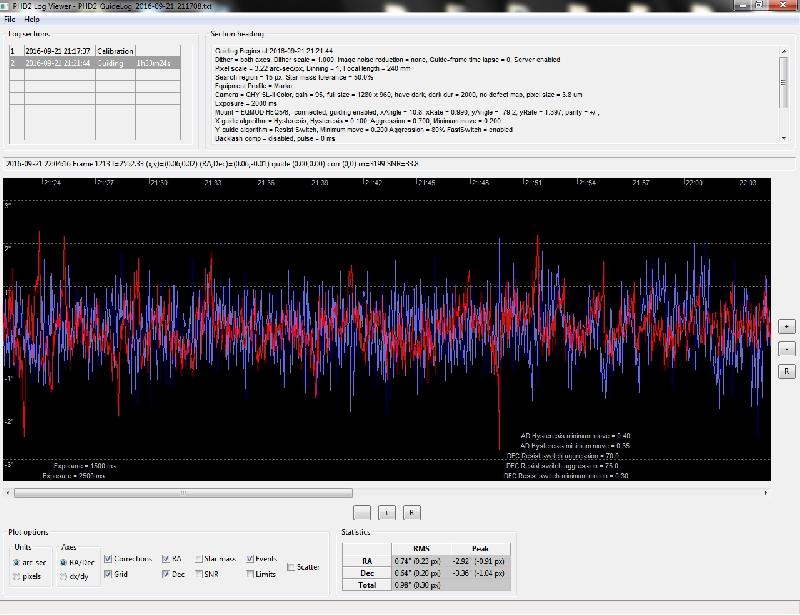

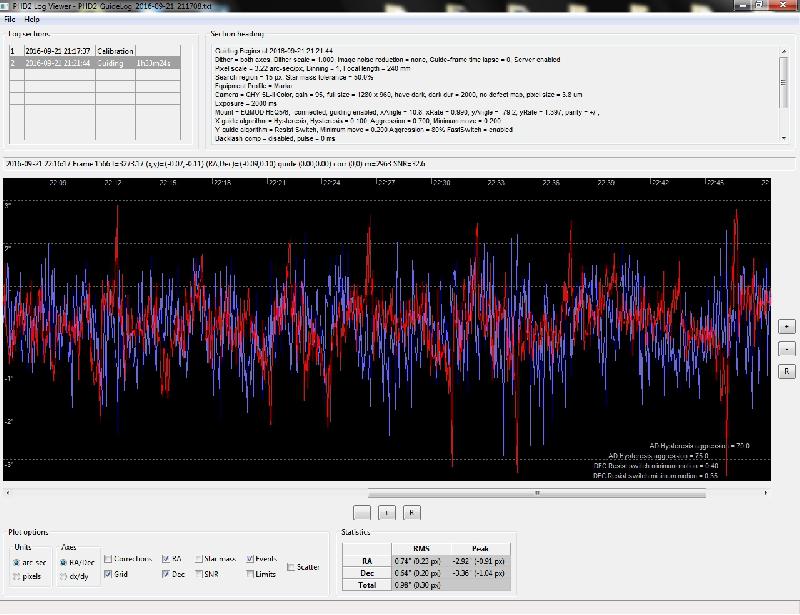

Bon, OliveDeso, que penses tu de cette courbe, stp ??

J'ai eu que très très peu de correction. Il y a encore des choses a améliorer ??

Modifié 23 septembre 2016 par Marko

[Marko]

Bon, j'ai shooté PacMan cette nuit et j'ai encore des soucis de trames horizontales. Par contre, je n'ai pas utilisé de filtre. C'est un peu moins voyant, mais il y en a et mon firmware est a jour, normalement (version 1.1.0)

Est ce qu'il peut être mal mis a jour ??? Parce que la, je sèche totalement
