Montage du chercheur sur Orion xx10, 12 ou 14

[grelots]

Salut,

j'ai une petite question sur le montage du chercheur de l'Orion XX14i. Il est livré avec un joint torique pour coincer le chercheur sur son support sur sa partie avant...

Perso, je n'ai jamais réussit à l'installer dans son encoche, il n'entre pas, car l'espace entre le tube du chercheur et le support ne laisse pas passer ce joint pour le coincer...

Je fais appel aux possesseurs d'Orion XX10, 12, 14 qui ont du être confronté avec ce soucis lors du montage...

Avez vous eu ce problème et l'avez vous résolu..

[grelots]

Petit up... Personne n'a rencontré cette difficulté?

[Leimury]

Bonjour,



Tu peux envoyer des photos ?



Une du chercheur hors support avec le joint torique.

Une autre du chercheur sur le tube avec son support

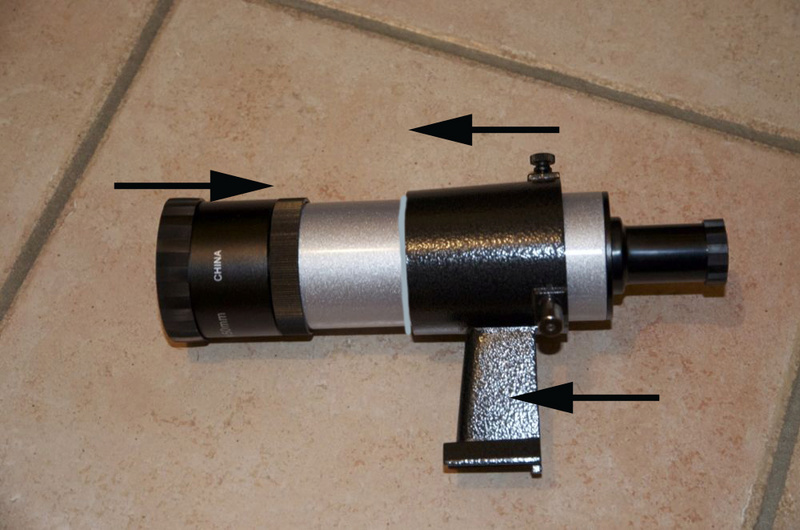

Sur ton chercheur tu as deux rainures : une étroite pour le joint torique et une plus large qui collera avec l'arrière du support.



Tu mets le joint dans la rainure fine

Sur le support tu tires sur le bignou brillant pour que l'ergot à ressort ne gêne pas et tu rentres le chercheur à reculons par l'avant.

Dès que possible tu relâches le bignou et l'ergot à ressort trouvera sa place dans la rainure large.



En fait le joint arrive en bord de support à l'avant, à peine caché.



Bon ciel

[grelots]

Tu le rentre par l'avant??? En dévissant les lentilles c'est ça???

[Leimury]

Non, tu ne dévisses rien



Par l'avant du support tu rentres l'arrière du chercheur et le chercheur trouve sa place à reculons.



Par l'avant à reculons.

Donc le premier truc qui rentre dans le support c'est l'arrière du chercheur mais à l'avant du support

[Leimury]

Non, tu ne dévisses rien



Par l'avant du support tu rentres l'arrière du chercheur et le chercheur trouve sa place à reculons.



Par l'avant à reculons.

Donc le premier truc qui rentre dans le support c'est l'arrière du chercheur mais à l'avant du support



Dis, tu n'utiliserais pas le chercheur à l'envers des fois ?



Envoies voir des photos s'il te plaît.

[grelots]

Oui mais en faisant cela le joint qui est assez gros quitte son encoche car il est poussé par le devant du support

[grelots]

Non je fais exactement ce que tu fais..

[grelots]

Bon j'ai pas de photo, j'ai bidouillé un truc avec Toshop...



[Fredjel]

Avec un lubrifiant, peut-être...



Plus sérieusement, il est vrai que ton joint torique a l'air épais. Tu n'arrives pas l'inserer sous le support avec le coin d'une carte de crédit par exemple? Pour ne pas le blesser.

Modifié 9 septembre 2016 par Fredjel

[grelots]

:be::be:

[grelots]

Sur la photo le joint est dessiné est il est vraiment gros (plus gros que sur le dessin) et impossible de le faire glisser même en forçant

[Wilde]

Salut grelots,



tu aurais une photo de ton joint dans l'encoche... enfin il s'y insère bien selon toi? Il est bien à-demi inséré dans l'encoche? (pas trop gros quoi?)



Je me suis aussi posé la question au montage. Ce qui m'a aidé c'est de tiré un peu plus fort sur la vis à ressort pour faciliter l'insertion. Je devais donc aussi un peu forcé.

[macfly51]

Pas sûr de tout comprendre, mais si tu rentres le chercheur comme évoqué ci-dessus sans le joint, tu recules au max, tu enfiles le joint et l'avances au max, tu repars en avant, le joint se retrouve guidé et forcé d'avancer jusque dans sa gorge ?
