Camera CCD fabriqué maison "CAM86"

[impla007]

Le circuit est arrivé.... Donc soudures



Je commence par les alims...... Le reste on verra aprés..

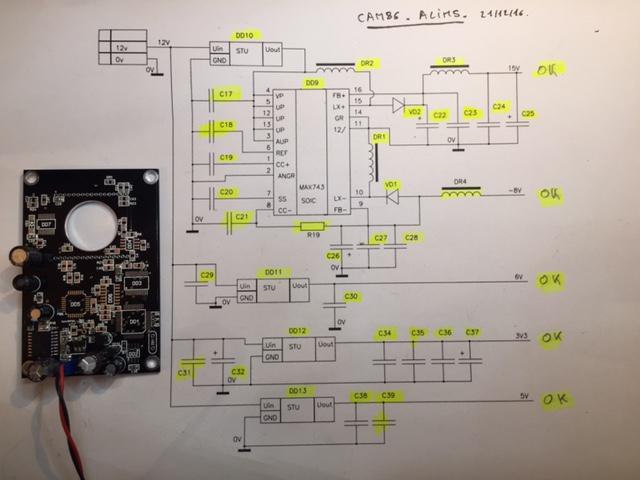

Test des Alims ... Toutes les tensions OK.

[pagpatrice]

Petit oubli de ma part, C15 et C16 ne doivent surtout pas être soudé sinon la Camera ne fonctionnera pas, ils sont là pour faire des tests en cas de problèmes !



Aussi, dans la liste il y a 2 condo ref C45 (2 et 3), Lorsque Rome à fait la Cam il n'a pas pu avoir les condensateurs de bonne valeurs donc il a classé C45 en ALL, sur ma liste il y a C45 (2) et C45 (3) ce sont les deux valeurs sur lesquelles il hésitait, je n'ai pas trouvé de différence entre les 2 donc sur la mienne j'ai laissé C45 (2).



Super George

Modifié 21 décembre 2016 par pagpatrice

[impla007]

Petit oubli de ma part, C15 et C16 ne doivent surtout pas être soudé sinon la Camera ne fonctionnera pas, ils sont là pour faire des tests en cas de problèmes !



Aussi, dans la liste il y a 2 condo ref C45 (2 et 3), Lorsque Rome à fait la Cam il n'a pas pu avoir les condensateurs de bonne valeurs donc il a classé C45 en ALL, sur ma liste il y a C45 (2) et C45 (3) ce sont les deux valeurs sur lesquelles il hésitait, je n'ai pas trouvé de différence entre les 2 donc sur la mienne j'ai laissé C45 (2).



Super George



On ne nous dis pas tout !!! :rolleyes:



Merci pour ta patience patrice..

[pagpatrice]

On ne nous dis pas tout !!! :rolleyes:



Merci pour ta patience patrice..





Pas de problème t’inquiète !



C'est vrai que j'ai oublié de mentionner certaines choses, c'est un peu le problème de suivre sur 4 forums à la fois, demande à Gilles (gehelem) il sait de quoi je parle; par moment on sait plus qui a dit quoi .



Je me rattrape à mesure, c'est le principal , d'ailleurs comme conseil du jour : si possible montez les câbles avec des connecteurs, ça vous évitera bien souvent de sortir le fer !



Au fait, il en manque 2, on vous a coupé la langue les deux Gilles

Modifié 22 décembre 2016 par pagpatrice

[metzfr]

Test des Alims ... Toutes les tensions OK.





Ca, c'est fait !



Vivement la suite !



Fred

[pagpatrice]

Pour une petite aide, ça vous évitera de chercher trop longtemps:



[pagpatrice]

Un semblant de tuto d’installation, toutes ces étapes sont sans le capteur, il sera installé plus tard:



1- Branchez la Cam86 (alimenté) au port USB, laissez Windows installer le pilote FDTI. Une fois l'installation fini, vérifiez dans le gestionnaire de périphérie de bien avoir les convertisseurs A et B et vérifiez d'avoir le "Virtual Port Com" de désactivé, sinon faite une installation manuelle du pilote disponible sur Astroccd.





2- Débranchez puis re-branchez la Cam, ouvrez MPROG 3.5, faite un Erase (1), ensuite chargez le Cam86.EPT (2) et pour finir programmez (3), si tout va bien vous devriez avoir en bas "device 1"





3- Ouvrez Cam86-programmer, appuyez successivement sur Open et Prog enable (1 et 2), normalement il devrait afficher le Mega. Appuyez sur Read Fuses (3), les valeurs doivent être identiques à l'exemple de gauche sinon modifiez les puis appuyez sur Write Fuses (4). Cliquez sur Chip Erase (5) puis sur Write prog (6), sélectionnez le Cam86.hex et laissez faire, il va enregistrer environs 200 lignes, quand c'est finis débranchez la Cam.





4- Installez le pilote ASCOM, branchez la CAM et utilisez le Cam86-view pour voir si tout va bien; pour la première image faite la avec une temps de pose de 0ms cela vous permettra d'evaluer le Bruit électronique en cochant la case information mais aussi de voir si rien ne pose problème, si tout va bien l’histogramme devrait prendre la forme d'une belle courbe (voir en dessous), si c'est le cas montez le capteur, sinon il y a un soucie!!!





Bon courage

Modifié 23 décembre 2016 par pagpatrice

[impla007]

Un semblant de tuto d’installation,



Bon courage



Merci pour le Tuto, c'est nickel. Ca c'est programmé sans problème.



Ca y est, 1ere connection....







Reste a attendre la suite des composants et de DMSO....

[pagpatrice]

Merci pour le Tuto, c'est nickel. Ca c'est programmé sans problème.



Ca y est, 1ere connection....







Reste a attendre la suite des composants et de DMSO....



Excellent , plus que quelques jours encore avant d'aller rendre visite au bonhomme de la photo



Passez tous de bonnes fêtes .

[pagpatrice]

Hier soir une toute petite sortie puisque avec l'humidité qu'il y a chez moi en ce moment mon guidage prend mal (en moins de deux heures la lentille était trempe).



J'ai encore le problème de bande horizontale il me reste donc à regarder le couple R12/C14 mais pour ça il me faut trouver un oscilloscope ou travailler en aveugle .



Avec ça j'ai quand même sortie une maigre image.

[Geoteam777]

si la carte PCB noire est reconnue c'est bon signe pour moi

beau travail en tout cas !

Merci pour le tuto j'en suis encore loin par contre

Bonnes fêtes à toutes et à tous

[gehelem]

Le père noël m'a envoyé ce matin le quartz qui me manquait !

Le temps de digérer les festivités qui s'annoncent, je pourrai reprendre mon montage

Bon noël à tous!

Gilles

[impla007]

si la carte PCB noire est reconnue c'est bon signe pour moi

beau travail en tout cas !

Merci pour le tuto j'en suis encore loin par contre

Bonnes fêtes à toutes et à tous



Oui, elle est magnifique la carte. En plus, avec le noir, le contraste est super pour souder sous la loupe et vérifier ensuite au microscope USB.

[pagpatrice]

J'avance un peu dans ma recherche des bandes horizontales, la Cam n'est pas le problème, c'est bien le PC et là j'ai besoin d'aide :



Le PC est en mode performance élevé environ 1 photos sur 3 a des bandes, si je le passe en économie d'énergie sur 40 photos juste 1 a eu des bandes donc je pense qu'il y a une relation.



Dans ce mode la Cam met plus de temps à ce connecter et les photos sont plus longue à s'afficher (environ 1 seconde de plus).



Avec la fonction liveview de APT aucune bandes donc je suppose que c'est au moment de l'enregistrement que tout ce passe !



Sur mon petit notebook aucun problème sur toutes les photos prises !



Donc si un dieux de l'informatique peu me venir en aide ça serait sympa.

[impla007]

J'avance un peu dans ma recherche des bandes horizontales, la Cam n'est pas le problème, c'est bien le PC et là j'ai besoin d'aide :



Le PC est en mode performance élevé environ 1 photos sur 3 a des bandes, si je le passe en économie d'énergie sur 40 photos juste 1 a eu des bandes donc je pense qu'il y a une relation.



Dans ce mode la Cam met plus de temps à ce connecter et les photos sont plus longue à s'afficher (environ 1 seconde de plus).



Avec la fonction liveview de APT aucune bandes donc je suppose que c'est au moment de l'enregistrement que tout ce passe !



Sur mon petit notebook aucun problème sur toutes les photos prises !



Donc si un dieux de l'informatique peu me venir en aide ça serait sympa.



Une Hypothèse c'est que les disques du PC mettent du temps à se reveiller et le buffer USB déborde car la cam crache toujours ses données. Ca doit perturber la gestion USB de la CAM . Essaye d'empecher les disques de s'arréter . Il y a une option quelque part sur le PC





Si on résume, en mode economie d'énergie il y a moins de problème ?



Une petite question : il vient d'ou le 12V pour alimenter la cam ? Indépendant du PC ?

et une autre : as-tu récupéré le 5V de l'USB pour en faire quelque chose ?, même non relié a la cam ?

et une autre encore, il y a autre chose sur l'USB du PC ?

Modifié 26 décembre 2016 par impla007

[pagpatrice]

Une Hypothèse c'est que les disques du PC mettent du temps à se reveiller et le buffer USB déborde car la cam crache toujours ses données. Ca doit perturber la gestion USB de la CAM . Essaye d'empecher les disques de s'arréter . Il y a une option quelque part sur le PC





Si on résume, en mode economie d'énergie il y a moins de problème ?



Une petite question : il vient d'ou le 12V pour alimenter la cam ? Indépendant du PC ?

et une autre : as-tu récupéré le 5V de l'USB pour en faire quelque chose ?, même non relié a la cam ?

et une autre encore, il y a autre chose sur l'USB du PC ?



Dans l'ordre:



l’arrêt du disque est désactivé

en économie moins de problème

j'ai testé plusieurs alim pour la Cam, problème identique avec toutes

rien d'autre sur les ports usb et non je me sert pas du 5V



c'est à s' arraché les cheveux cette histoire

[impla007]

Dans l'ordre:



l’arrêt du disque est désactivé

en économie moins de problème

j'ai testé plusieurs alim pour la Cam, problème identique avec toutes

rien d'autre sur les ports usb et non je me sert pas du 5V



c'est à s' arraché les cheveux cette histoire



OK, ca c'est fait !



ou sont stockées les images ? pourrais-tu essayer de les enregistrer sur un disque SSD ? histoire de valider que ce n'est pas un probleme d'overflow du buffer RS ?

[pagpatrice]

J'ai pas de SSD, par contre j'ai testé sur une cles USB (les images ne s'enregistre pas) et sur DD externe même soucie de bandes.



Le pire c'est que c'est aléatoire par moment j'ai des serie qui n'ont presque rien et par moment c'est 1 sur 3, je sais vraiment plus ou chercher.



En plus c'est le seul PC qui me prend en charge la cam d'autoguidage pourtant tous avec le même windows

[amed]

Bonjour,

Je viens de découvrir ce post et je trouve l'idée géniale et je vous remercie pour le partage. Je suis bricoleur de nature et j'ai un métier manuel, raison pour laquelle ça m’intéresse ce projet, je commence déjà à lire toutes les docs et je prepare la commande des composants.

J'ai une 1ere question, j'ai trouvé un boitier Samsung D70 (et non Nikon) qui annonce 7.2M , taille 1/2.5" , est ce qu'il s'agit du même capteur CCD ? je n'ai pas trouvé d'infos sur internet.

En tous les cas, bravo pour cette prouesse.



A bientôt.



Amed

[pagpatrice]

Bonjour,

Je viens de découvrir ce post et je trouve l'idée géniale et je vous remercie pour le partage. Je suis bricoleur de nature et j'ai un métier manuel, raison pour laquelle ça m’intéresse ce projet, je commence déjà à lire toutes les docs et je prepare la commande des composants.

J'ai une 1ere question, j'ai trouvé un boitier Samsung D70 (et non Nikon) qui annonce 7.2M , taille 1/2.5" , est ce qu'il s'agit du même capteur CCD ? je n'ai pas trouvé d'infos sur internet.

En tous les cas, bravo pour cette prouesse.



A bientôt.



Amed





Salut,

Non pas du tout, là c'est un capteur APS tu le trouveras sur les Nikon D70, D40 (attention pas le D40s) et D50

[pagpatrice]

Je fais un petit up pour 3 raisons :



- la première, parce que je vais bruler le PC de ma fille (celui qui me sert pour l'astro)



- La seconde parce qu’après deux ans j'ai enfin réussi à faire accepter ma Firefly à mon notebook et à mon PC



- et la troisième parce que je viens de voir que le post à passé les 10000 vu

[amed]

Salut,

Non pas du tout, là c'est un capteur APS tu le trouveras sur les Nikon D70, D40 (attention pas le D40s) et D50



Merci Patrice pour la réponse. Je viens de trouver un Nikon D70 sur le boncoin pour 20€, ça va faire l'affaire.

Pour les composants, tu as bien mis à jour la liste ? je pourrai la prendre telle quelle ?

aussi, pour le boitier , je prends le 546-1550Z106 ou le 1550Z111 qui est plus épais ?

Merci.



Amed

[pagpatrice]

Merci Patrice pour la réponse. Je viens de trouver un Nikon D70 sur le boncoin pour 20€, ça va faire l'affaire.

Pour les composants, tu as bien mis à jour la liste ? je pourrai la prendre telle quelle ?

aussi, pour le boitier , je prends le 546-1550Z106 ou le 1550Z111 qui est plus épais ?

Merci.



Amed



La liste est normalement complète, peut être (dans le cas ou tu aurais un problème de bande verticale) prendre un condensateur supplémentaire en 300µF pour remplacer C30, mais vérifie au minimum que tous soit en stock sinon tu risque d'attendre longtemps .



A ça il faut ajouter le DMSO, le Peltier, et le fameux CXD1267, pour le premier et le dernier demande à ceux qui construise si ils en ont pas en trop .



Geoteam777 a des encore PCB et impla007 a des CXD1267, enfin si il les reçois , donc prend contact avec eux en MP.



Pour le boitier tous dépend de la construction que tu voudras faire, pour ça tu est seul juge; il faut savoir qu'avec le petit boitier tous rentre mais en serrant les fesses par contre pas de place pour mettre des connecteurs étanches sauf sortie de câble, donc chaque boitier à des avantages mais aussi des inconvénients, à refaire je prendrais le grand boitier.

[amed]

La liste est normalement complète, peut être (dans le cas ou tu aurais un problème de bande verticale) prendre un condensateur supplémentaire en 300µF pour remplacer C30, mais vérifie au minimum que tous soit en stock sinon tu risque d'attendre longtemps .



A ça il faut ajouter le DMSO, le Peltier, et le fameux CXD1267, pour le premier et le dernier demande à ceux qui construise si ils en ont pas en trop .



Geoteam777 a des encore PCB et impla007 a des CXD1267, enfin si il les reçois , donc prend contact avec eux en MP.



Pour le boitier tous dépend de la construction que tu voudras faire, pour ça tu est seul juge; il faut savoir qu'avec le petit boitier tous rentre mais en serrant les fesses par contre pas de place pour mettre des connecteurs étanches sauf sortie de câble, donc chaque boitier à des avantages mais aussi des inconvénients, à refaire je prendrais le grand boitier.



Ok je vais voir avec Geoteam777 et impla007 pour le pcb et le DMSO.

Pour le CXD1267, j'ai passé commande sur mars euh en chine, donc je vais être patient, j'aurai le temps de m'occuper à m'entrainer.

Pour le C30 à 300uf, j'ai trouvé un 330 , celui là

http://www.mouser.fr/ProductDetail/Taiyo-Yuden/JMK325ABJ337MM-P/?qs=Zy5V7Kj3rCUA3NlI7gzX%252bA%3d%3d

est ce que c'est bien ça ?



A+



Amed

[pagpatrice]

Pour le C30 à 300uf, j'ai trouvé un 330 , celui là

http://www.mouser.fr/ProductDetail/Taiyo-Yuden/JMK325ABJ337MM-P/?qs=Zy5V7Kj3rCUA3NlI7gzX%252bA%3d%3d

est ce que c'est bien ça ?



oui c'est bon.

[amed]

oui c'est bon.



Très matinal

Merci.



Amed

[impla007]

Bonjour,

Je viens de découvrir ce post et je trouve l'idée géniale et je vous remercie pour le partage.

Amed



Bonjour Amed,



Content de voir qu'un nouvel arrivant va faire progresser lui aussi ce super projet.

Tu vas te régaler.



Mouser est vraiment extra, délais trés rapides si tu fais bien gaffe a ce que tout ce que tu commandes soit en stock. Par ailleurs, si tu commandes chez mouser ne fais pas la même betise que moi.... Quand tu upload la liste de patrice, pense à selectionner dans l'upload la colonne ou patrice a inscrit le numéro du composant sur la sérigraphie du circuit imprimé. Comme cela, quand tu recevras les composants, ils seront tous identifiés avec la place qu'ils auront sur le CI. Je ne l'ai pas fait et j'ai ensuite passé 4Heures à tout réidentifier....



De mon coté, lorsque je recevrai les CXD que m'a envoyé patrice, j'en aurai en RAB. Pour les CI, Georef777 doit encore en avoir. Il a aussi du DMSO....

Modifié 27 décembre 2016 par impla007

[gehelem]

Bonjour a tous

Un petit point d'avancement sur mon montage :

80% de la carte est soudé, oui j'ai 2 mains gauche.

Mes tensions sont ok, je pense qu'on ne va pas tarder a brancher tout ça au pc pour le reste des réjouissances.

Au passage, j'ai (encore!) réussi à flinguer un régulateur en mesurant. J'ai glissé, chef.



10000 vues! Longue vie à la cam86 !

Gilles

[pagpatrice]

Très matinal



Toujours



De mon coté, lorsque je recevrai les CXD que m'a envoyé patrice, j'en aurai en RAB



Désolé, je comprend pas qu'ils soient si long à venir



Bonjour a tous

Un petit point d'avancement sur mon montage :

80% de la carte est soudé, oui j'ai 2 mains gauche.

Mes tensions sont ok, je pense qu'on ne va pas tarder a brancher tout ça au pc pour le reste des réjouissances.

Au passage, j'ai (encore!) réussi à flinguer un régulateur en mesurant. J'ai glissé, chef.



10000 vues! Longue vie à la cam86 !

Gilles



Décidément t'as pas de chance

[gehelem]

montage fini

programmation OK, merci pour le tuto, ça a été rapide du coup.

mais je n'ai pas d'image, ce serait trop facile.

on va passer à l'étape la plus longue, chercher d'ou ça vient.



à vide (sans peltier mais avec le CCD), vous consommez combien messieurs ? (moi c'est plus de 200mA, ça me parait beaucoup)

Par ailleurs, je n'arrive pas à utiliser le petit utilitaire cam86-view (il plante systématiquement après m'avoir fait une image)

Vous y arrivez, vous ?
