Camera CCD fabriqué maison "CAM86"

[kelvin]

Hello !

Je viens d'avoir les composants, il ne manque plus que les PCBs.

Mais ouarf, c'est vraiment petit !

[lordzurp]

il y a 34 minutes, kelvin a dit :

Mais ouarf, c'est vraiment petit !

tu viens de voir la taille réelle d'une 0603 c'est ça ?



si ça peut te rassurer, on vient de commencer à monter des 0201 au taff, là ça devient vraiment chaud ...



edit : je viens de vérifier sur la BOM, ce sont des 0805 qui sont utilisé. c'est laaarge !

(la réf est en fait le code de la dimension en centième de pouce

0805 -> 80×50 1/100 " = 2.032×1.275 mm

0201 -> 0,6x0,3mm !!

mais on arrete de faire des répa manuelles dessus ...)

Modifié 17 juillet 2020 par lordzurp

[kelvin]

Ce qui me fais peur c'est l'espace entre les pattes des CI. La dernière fois que j'ai soudé une carte électronique c'était des résistance d' 1/4 de Watt, alors du 3 10ème de mm. 😭

[lordzurp]

station air chaud, et flux quasi obligatoire ...

[kelvin]

Ce que tu appels flux, c'est de la pâte à souder au bismuth ? j'ai de la pâte en seringue Sn42 Bi58 c'est bon ?

[lordzurp]

non, c'est du liquide (sous forme de stylo) qui aide à la bonne prise des soudures (brasures, en fait)

ça nettoye les surfaces et aide l'étain à accrocher les pistes

c'est pas magique, mais ça aide bien



ce que tu parles, c'est de la pate à braser, à utiliser avec un fer à air chaud. quasiment la seule solution possible pour un amateur

[pagpatrice]

il y a 11 minutes, kelvin a dit :

j'ai de la pâte en seringue Sn42 Bi58 c'est bon ?

Oui c'est bon, l'ensemble des composants se soude relativement bien avec un simple fer à souder.

Le "flux" c'est simplement un décapant, c'est chia... à faire partir et tu en met partout...

Modifié 17 juillet 2020 par pagpatrice

[pagpatrice]

il y a 2 minutes, lordzurp a dit :

c'est de la pate à braser, à utiliser avec un fer à air chaud. quasiment la seule solution possible pour un amateur

Pas completement d'accord avec toi, j'ai soudé mon modèle entierement au fer et pâte à souder pour les CI, si ça déborde un coup de tresse et c'est bon.

[lordzurp]

ouais, je suis impressionné par vos cartes faites à la main 😱

[Greg34]

Pour les CMS, j'avais utilisé le fer à air chaud par contre pour les CI, c'était flux et fer à souder + étain avec une panne biseautée.

De la gaz,de l'alcool isopropylique et un pinceau pour le nettoyage.

A la fin, j'avais même réchauffé un peu la carte pour faire fondre le flux restant en pulvérisant de l'alcool directement et en m'aidant aussi du pinceau (genre 90° max, sinon risque de dessouder en masse :p).

Attention avec cette technique, il faut éviter de coincer des petites boules d'étain fondues dans les pattes des CI.



Pour l'étain, ça revient à faire comme sur cette vidéo : http://www.youtube.com/watch?v=QiIy3Oe2UGI



J'avais aussi fait des PSD aussi pour éviter de griller les étapes (comme je l'avais fait au début ^^) :

(A corriger le cas échéant)



De toute façon, pour éviter les merdes, il faut:

-un bon éclairage.

-une bonne loupe.

-de l'organisation.

-pas surcharger en pâte (idem pour l'étain).

-pas suchauffer les pistes.

-faire des pauses.

-ne pas avoir sa femme à coté



[Moot]

Pour le nettoyage des éventuels surplus de flux, rien de tel que du savon, de l'eau et une brosse douce.

Le savon neutralise le flux qui est acide, le circuit, lui, ne craint rien.



Bob Pease qui recommandait cette méthode n'hésitait pas à mettre ses cartes au lave-vaisselle...

[kelvin]

Hé ! les gars, vous me faites vraiment peur là, même avec une loupe j'ai vraiment du mal 🤥

En voyant vos photos en gros plan, je pensais pas que c'était si petit.

Purée je ne voudrais vraiment pas saloper la pcb et mettre des cours-circuits partout.

Vous êtes marrants, vous, avec vos yeux d'épervier.

Et puis Moot qui remet un coup avec son savon 🤣 "ceci dit, je n'en doute pas"



Annonce :



Cherche expert en micros soudures pour non voyant 😄

Dès que j'ai le pcb, je me lance dans la soudure,................... Arf !

Au fil de la lecture de cette fabuleuse aventure, je me disais " c'est quoi le problème avec les soudures ? (toujours en voyant vos photos en macro)...

Quand j'ai vu la taille des composants, que je viens d'avoir, j'ai révisé mon jugement...  ils sont fous !



Mais de toutes façons, si ça foire ça sera de votre faute ! 🤕

Et si ça marche ce sera uniquement de la mienne.(oui je sais, j'ai un nombril assez développé)

[pagpatrice]

Il y a 7 heures, Greg34 a dit :

De toute façon, pour éviter les merdes, il faut:

-un bon éclairage.

-une bonne loupe.

-de l'organisation.

-pas surcharger en pâte (idem pour l'étain).

-pas suchauffer les pistes.

-faire des pauses.

-ne pas avoir sa femme à coté



Et si je peux me permetre un dernier point:

- suivre la notice



Il y a 4 heures, kelvin a dit :

si ça marche ce sera uniquement de la mienne.

Pourquoi "SI", y a pas de raison, ça va marcher

[kelvin]

Ah oui la notice, oui sans elle ça marchera pas.

Mais bon je veux rien dire mais il y a encore des fautes dans la liste des composants. Il me semble que ce sont R14 et R15 qui sont encore en 10K au lieu de 10.

et C30 pourrait être changée par celui qui va bien.

Eh oui, j'ai lu les 103 pages moi !

[dpapavoine]

Cam86 c'est comme le saut à l'élastique ! Le plus difficile c'est de se lancer ! 😁

Bon c'est vrai qu'on ne connaît pas la longueur de l'élastique avant d'avoir les composants en main ! 🤣

Mais quelle aventure pleine de sensations fortes ! 🙂

[kelvin]

il y a 17 minutes, dpapavoine a dit :

Cam86 c'est comme le saut à l'élastique ! Le plus difficile c'est de se lancer ! 😁

Bon c'est vrai qu'on ne connaît pas la longueur de l'élastique avant d'avoir les composants en main ! 🤣

Mais quelle aventure pleine de sensations fortes ! 🙂



C'est une belle métaphore !

Bon vais aller m'exercer au saut à l'élastique  sur une plaque de récup. ( j'en tremble déjà)

[pagpatrice]

Il y a 1 heure, kelvin a dit :

Il me semble que ce sont R14 et R15 qui sont encore en 10K au lieu de 10

je viens de vérifier et elles sont bien en 10 Ohms sur la liste...



Il y a 1 heure, kelvin a dit :

C30 pourrait être changée par celui qui va bien

oui il faut que je me prenne 2 min



Il y a 1 heure, kelvin a dit :

Eh oui, j'ai lu les 103 pages moi !

Alors là , j'aurais pas eu le courage

[kelvin]

oui mais non 8/10 à cause des résistances, je sais pas d' où j'ai pris la liste, mes excuses. 🤥

[Greg34]

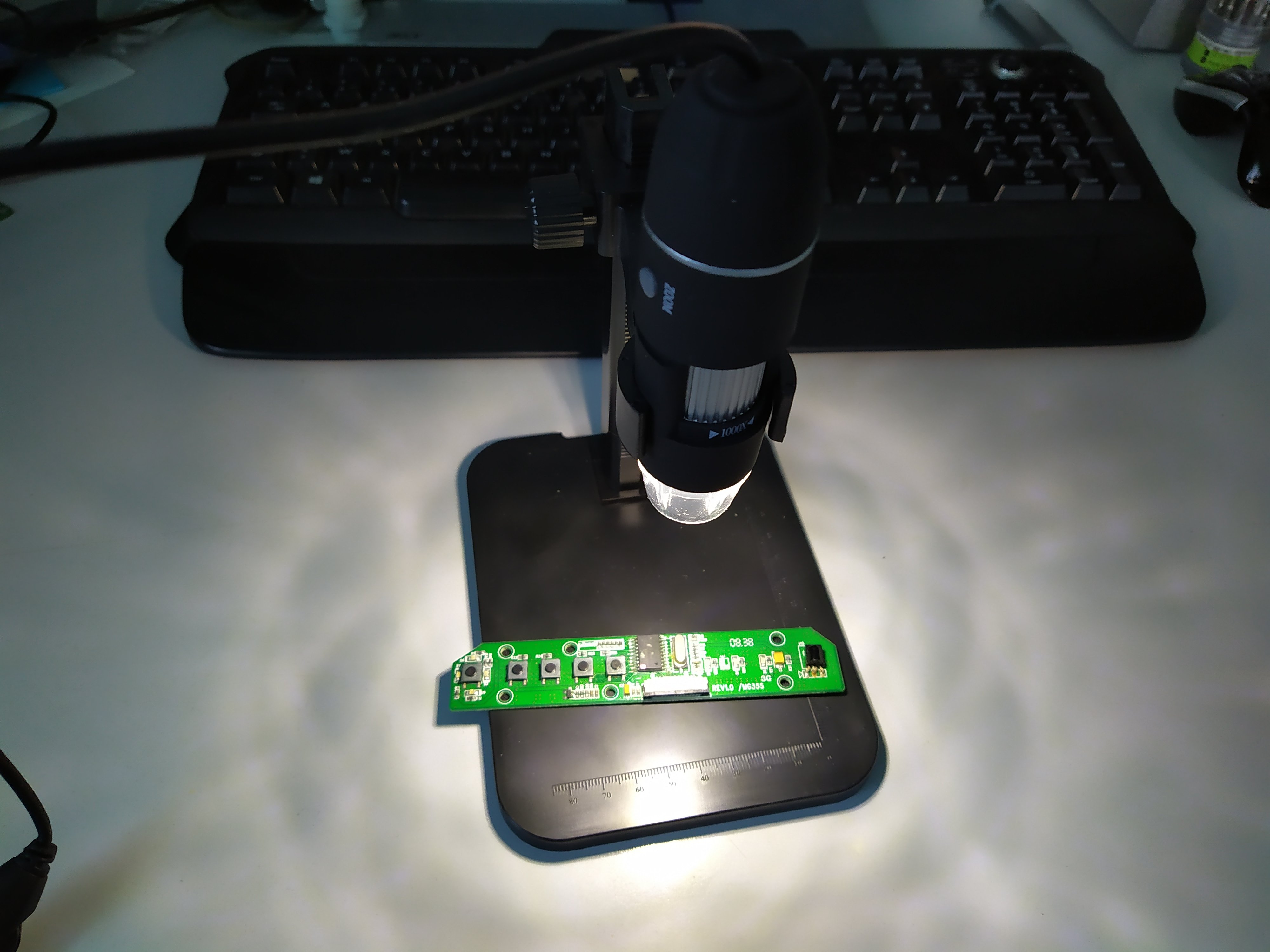

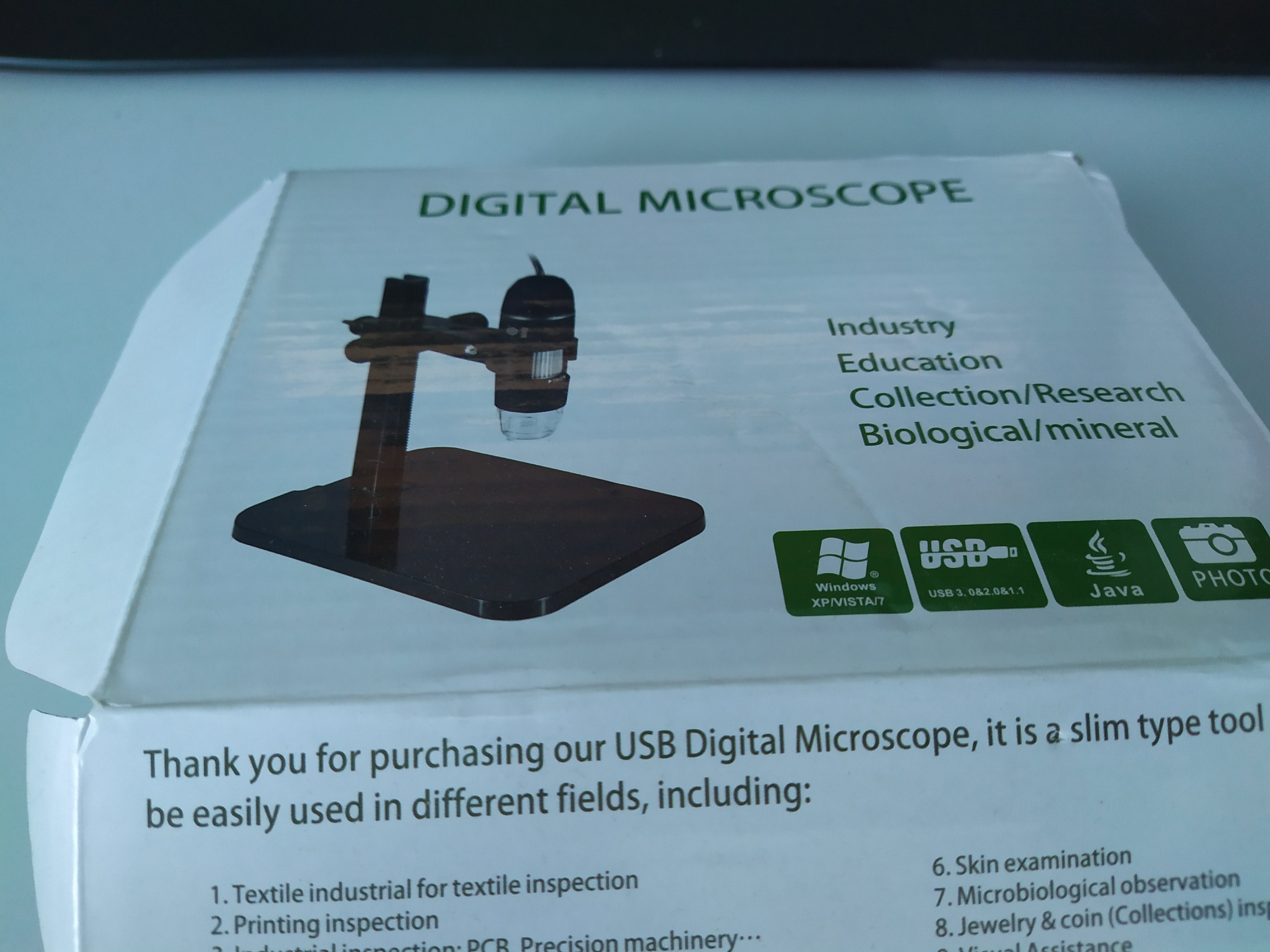

Pour la loupe, il y a ce produit sympa pour 8€ environ (j'avais pris ça sur ali une fois ma caméra montée -_-) :

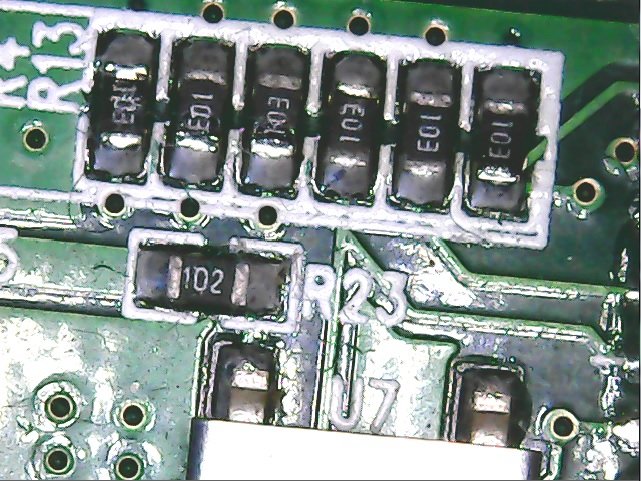

Et en gros, ça donne ça au niveau qualité d'image :



Pour 8€, ça fait le job et je m'en sers de temps en temps pour bidouiller :)

[pagpatrice]

Le 15/07/2020 à 22:20, dpapavoine a dit :

Bonjour,

J'ai tenté l'inversion D+ et D- mais ça n'a rien changé.

Je vais donc remplacer l'EEprom.

Merci,

Didier

tu est sûr du quartz que tu as monté?

Il y a 17 heures, kelvin a dit :

oui mais non 8/10 à cause des résistances, je sais pas d' où j'ai pris la liste, mes excuses.

ça arrive...





[fra-mon]

Il y a 23 heures, kelvin a dit :

et C30 pourrait être changée par celui qui va bien



Effectivement, je viens de comparer 2 listes, (Mouser et Digikey) : sur celle de Mouser, C30 est un 220 μF alors que sur celle de Digikey, c'est un 100 μF.

Du coup lequel est le bon ?

[Greg34]

il y a 35 minutes, fra-mon a dit :

Du coup lequel est le bon ?



Perso, j'ai soudé ce modèle.



https://www.mouser.fr/ProductDetail/74-594D127X0020R2T



https://www.webastro.net/forums/topic/148427-camera-ccd-fabriqué-maison-cam86/?do=findComment&comment=2606987

[pagpatrice]

il y a 41 minutes, fra-mon a dit :

Effectivement, je viens de comparer 2 listes, (Mouser et Digikey)

Ma liste est sur Mouser, celle de Digikey je ne sais pas d'ou elle vient...

Et c'est effectivement celui donné par @Pierre_Ch qui donne les meilleur resultats.

[kelvin]

Bon j'ai commandé le microscope, merci Greg !

Aujourd'hui rien de neuf dans la boite aux lettres 😭 mis à part des pubs de chez brico machin et petit en Anglais.

Ma femme me dit : " t'en mieux, va tondre le gazon ! "

Enfin ce qu'il en reste, ça commence à jaunir.

à touti.

[kelvin]

Hello, je viens de recevoir mes PCBs. Un grand MERCI à Nounouche, chuis content 😁.

Je vais pouvoir commencer les alims.

Si quelqu'un  a en rab le fameux C30 je veux bien lui en acheter un ou deux ...J'ai vu à un moment donné qu'il était question d'un achat groupé .

[lordzurp]

@kelvin je regarde demain si je peux t'en trouver un au taff ...

[Greg34]

Il y a 7 heures, kelvin a dit :

Hello, je viens de recevoir mes PCBs. Un grand MERCI à Nounouche, chuis content 😁.

Je vais pouvoir commencer les alims.

Si quelqu'un  a en rab le fameux C30 je veux bien lui en acheter un ou deux ...J'ai vu à un moment donné qu'il était question d'un achat groupé .



Impeccable ! ça sent la semaine chargée ça

Pareil pas de C30 en stock, je l'avais commandé bien après avec une autre liste de composants.



[lordzurp]

oulah ! j'avais pas vu le prix ! il est super cher ce condo ! et super spécifique aussi ...

désolé, je vais pas pouvoir vous aider là 😕 je pensais que c'était un bete 0805 à quelques centièmes de centimes



pro tip : vous connaissez https://octopart.com/ ? un moteur de recherche de composant, avec les fournisseurs , les stocks et les prix

[kelvin]

Wouah ! merci de le proposer Lordzurp. C'est pas grave, pas évident de le trouver ailleurs que chez mouser j'ai l'impression. Je verrai plus tard, j’essaierai les alims  avec  un 100 uF. Effectivement il est pas donné !

Oui Greg34 le fer va chauffer, samedi .Je ferai des photos. 😎

[kelvin]

Hello,

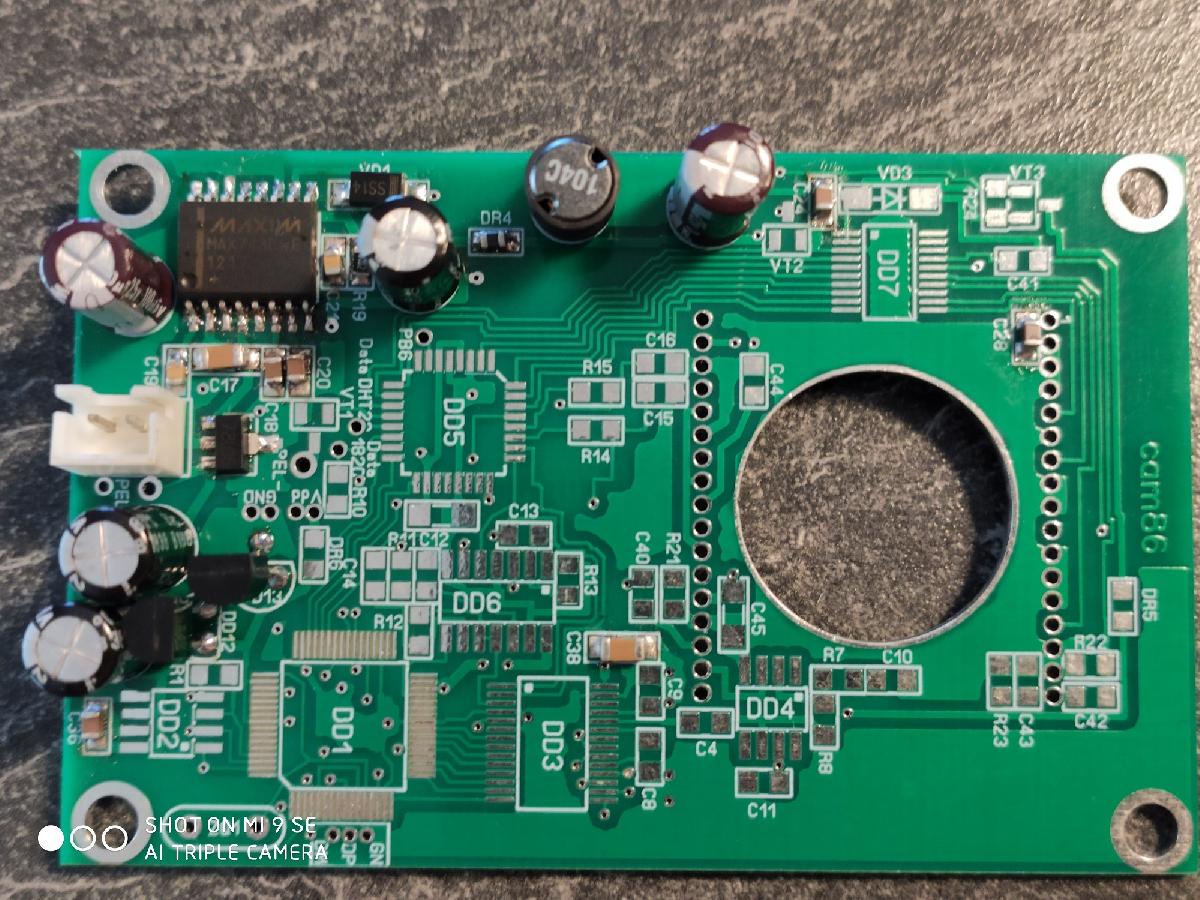

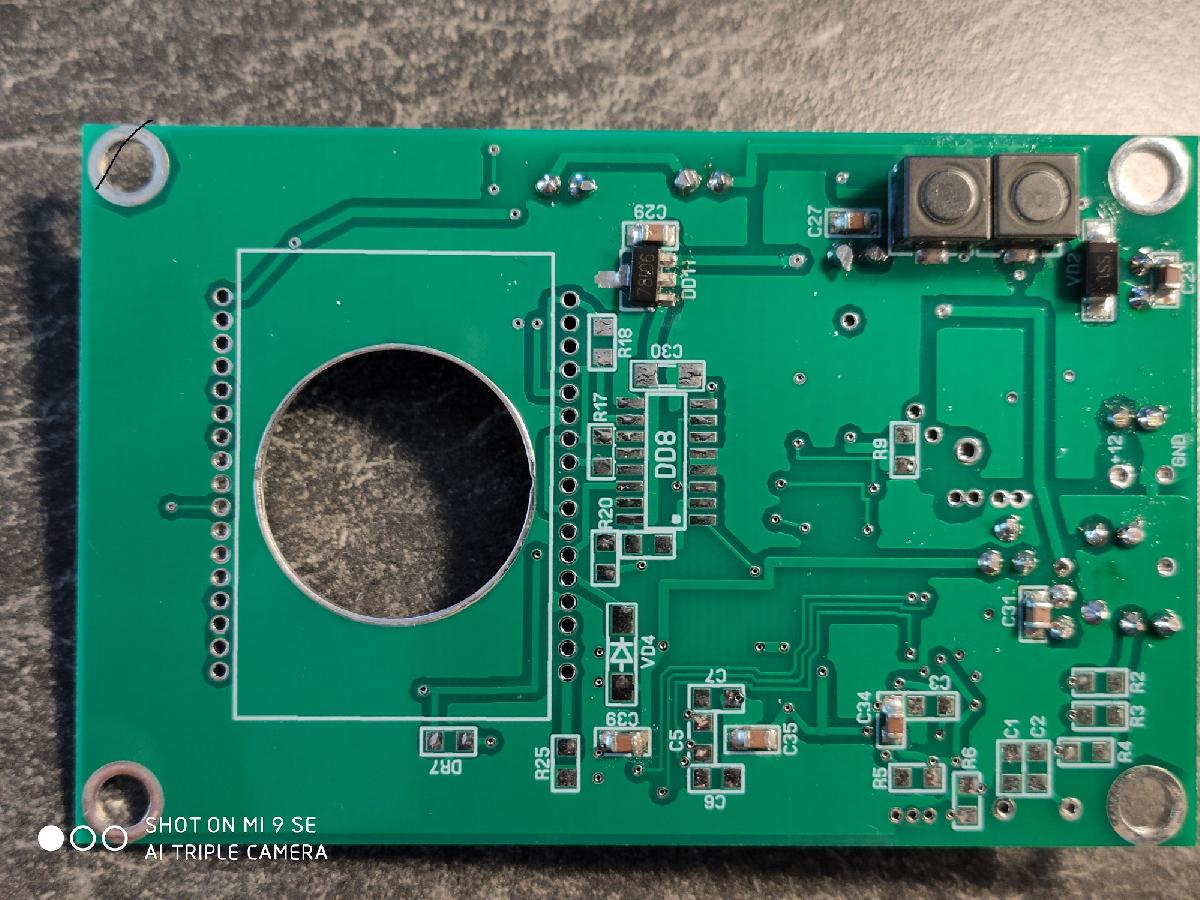

Je viens de terminer les soudures des alims et de les tester.

Toutes les tensions sont bonnes mis à part le  - 8V qui débite 1,2 V. La consommation générale est de 220mA.

j'ai revérifié 3X les soudures mais je ne vois pas ce qui cloche et le Max chauffe pas mal je trouve.

Une idée ?
