Camera CCD fabriqué maison "CAM86"

[lordzurp]

pas de pont entre C23 / C31 et les traversants à coté ? entre C28 et les pastilles à droite ?

tu as le lien vers le schema ? (non, je n'irai pas lire les 103 pages, je me suis arreté à la 13e déjà  )

[pagpatrice]

il y a 48 minutes, lordzurp a dit :

non, je n'irai pas lire les 103 pages, je me suis arreté à la 13e déjà

tout est sur la premiere page  et parce que je suis de bonne humeur je te met un raccourci

[kelvin]



Merci les gars, j'avais déjà imprimé le schéma en A3 pour y voir plus clair.

Ça commence bien, j'espère que j'ai pas grillé le Max, pourtant je ne l'ai pas surchauffé en le soudant ,En tous cas à la loupe et à l'ohm mètre pas de court jus.

C23 et C31  sont en parallèle. rien de spécial non plus avec C28 en comparant avec une carte vierge.

Bon j'arrête là pour ce soir, on verra ça à tête reposé, demain...

[lordzurp]

merci, j'essaie d'aider, mais je préfère pas trop m'attarder par ici, j'ai le fer qui me démange



@kelvin à la borne 3 de DD10 tu mesures combien ? il chauffe ?

le 15V est bon ?

[kelvin]

il y a 10 minutes, lordzurp a dit :

merci, j'essaie d'aider, mais je préfère pas trop m'attarder par ici, j'ai le fer qui me démange



@kelvin à la borne 3 de DD10 tu mesures combien ? il chauffe ?

le 15V est bon ?



Merci pour la peine, pourquoi parles tu de 15 volts ? j'alimente le circuit en 10 volts et DD10 est un régulateur  6V ?

[lordzurp]

le 15V est generé par le MAX, s'il est stable ton MAX doit etre encore bon



mais attends aussi des retours de vrais gens qui ont poncé la CAM86

[kelvin]

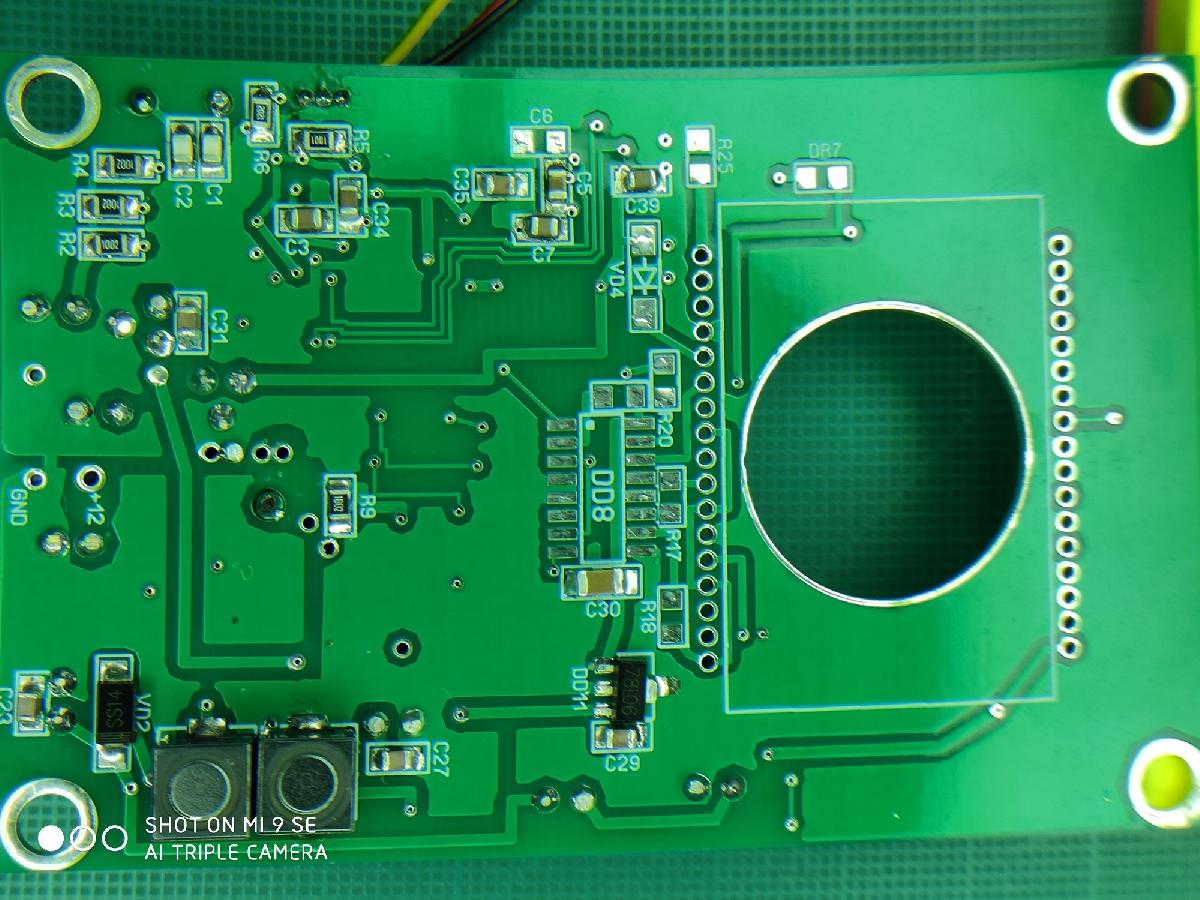

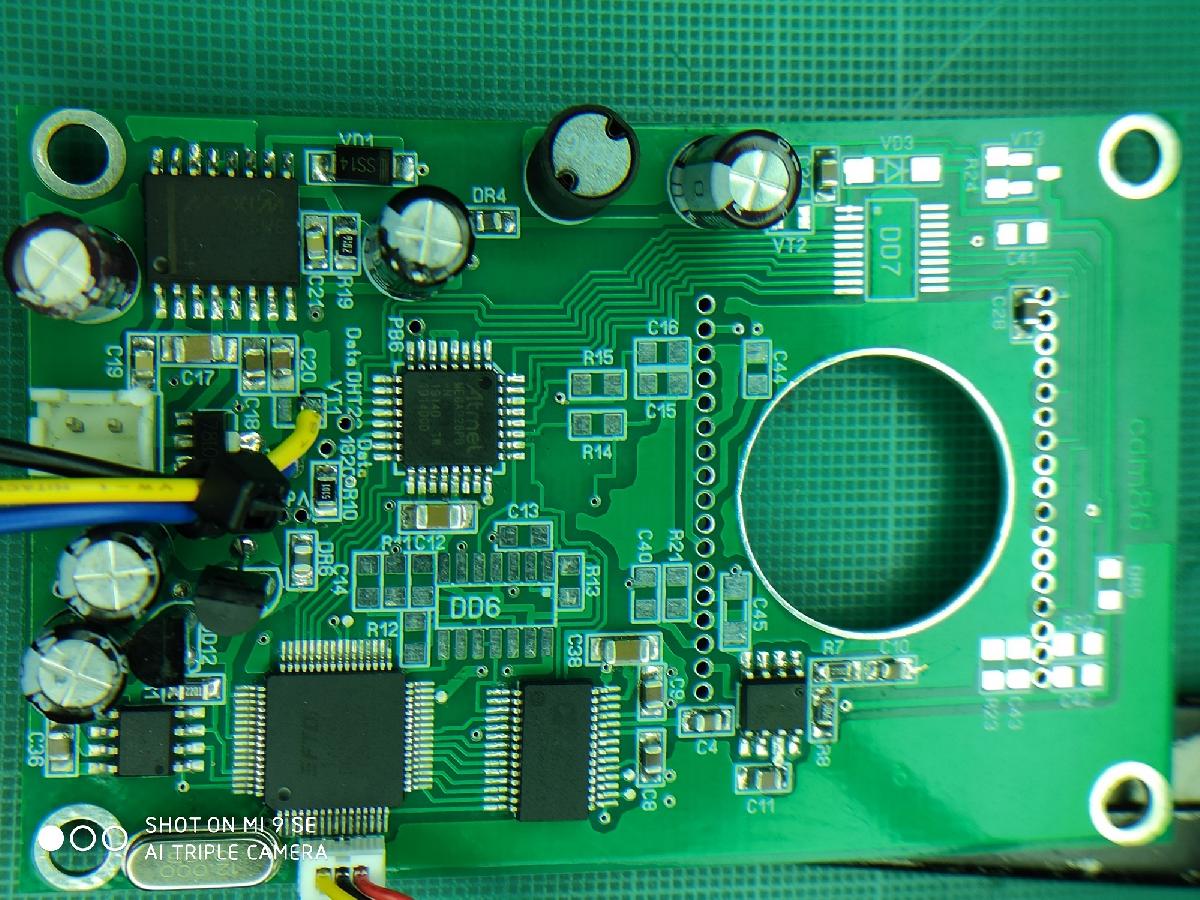

Je viens de mesurer j'ai bien les 15V mais 0,149 V à la sortie de DR4 au lieu de -8V.

[kelvin]

Après une journée de boulot pas toujours évident de se concentrer à fond.

Ce matin, après une bonne nuit de sommeil, je me suis remis à la recherche de mon problème de -8 V

C'est en mesurant la self DD1 que je me suis aperçu que j'avais presque un court circuit à ses bornes, bon c'est pas évident en mesurant avec le courant continu du métrix, ça se joue à 4 ou 5 Ohms prés.

Je l'ai désouder et je me suis aperçu que j'avais étalé de la pâte à souder entre les pistes j'ai sans doutes du riper à un moment donné...

Ben oui la pâte est conductrice.

Et tout est rentré dans l'ordre j'ai toutes les tensions qui sont bonnes j'ai du - 7,91 V maintenant sur DR4.

C'est bon Chef ?

[pagpatrice]

Il y a 2 heures, kelvin a dit :

après une bonne nuit de sommeil

C'est comme ça qu'on avance, le projet est trés fiable donc bien souvent se sont des petites erreurs comme ça qui pose probleme...

maintenant, la suite

[kelvin]

Je suis prêt pour la programmation, Un dernier contrôle pour voir s'il ne manque rien .

Les fichiers en première page sont ils à jour ?









[Greg34]

Wow ! tu as pas perdu de temps !

Un problème, une résolution et maintenant, go flash



Il y a 20 heures, lordzurp a dit :

le 15V est generé par le MAX, s'il est stable ton MAX doit etre encore bon



Tout est ok ....il est libre Max ... il est libre Max ...



Il y a 1 heure, kelvin a dit :

Les fichiers en première page sont ils à jour ?



Pour trouver les derniers fichiers, je crois qu'il faut se farcir toutes les pages

Sinon il y a la méthode classique que tu peux retrouver là -> https://www.diycam.fr/index.php/fr/10-all/software/2-cam86-installation-et-programmation

Pour le cam86 programmer, ça va juste servir à flasher les Cam86Vx.hex



P.S: Et en plus c'est propre !

Modifié 25 juillet 2020 par Greg34

[kelvin]

Me suis aperçu que j'avais oublié C6, ben oui Greg j'ai suivi tes implantations 😁

Merci Greg, j'avais vraiment la trouille avec le FT m'en suis fait une montagne et finalement c'est passé comme une lettre à la poste.

[pagpatrice]

Pour un premier démarrage et éviter de faire comme certains... Tu flashe le firmware 1 et le driver 1 dispo sur la premiere page. Ensuite tu passe au MAJ si tout fonctionne.

[kelvin]

Je suis une Quiche en info, on fait comment pour installer les pilotes FTDI sous Windows 7  ? la je suis perdu 🤕

Et j'ai un doute sur la connection usb, DP sur la carte correspond bien à Data +  et Dm à Data - de la prise usb ?



[pagpatrice]

il y a une heure, kelvin a dit :

Je suis une Quiche en info, on fait comment pour installer les pilotes FTDI sous Windows 7  ? la je suis perdu 🤕

Et j'ai un doute sur la connection usb, DP sur la carte correspond bien à Data +  et Dm à Data - de la prise usb ?



Oui, c'est bien ça, à tester les fils au multimetre car les couleurs ne sont pas forcement les bonnes...

Pour la programation voir ici, n'importe qui peut le faire, il suffit de suivre les étapes

[kelvin]

Merci, J'avais un souci de soudures avec le FTD, quand j'ai soudé le petit connecteur USB ça ma désoudé la pine 7. Du coup pas moyen d'installer le pilote.

Mais c'est bon j'ai le converter A et B,enfin je verrai plus tard dans la matinée pour la prog.

maintenant DODO !



[kelvin]

Quand je disais que je suis une quiche en info.

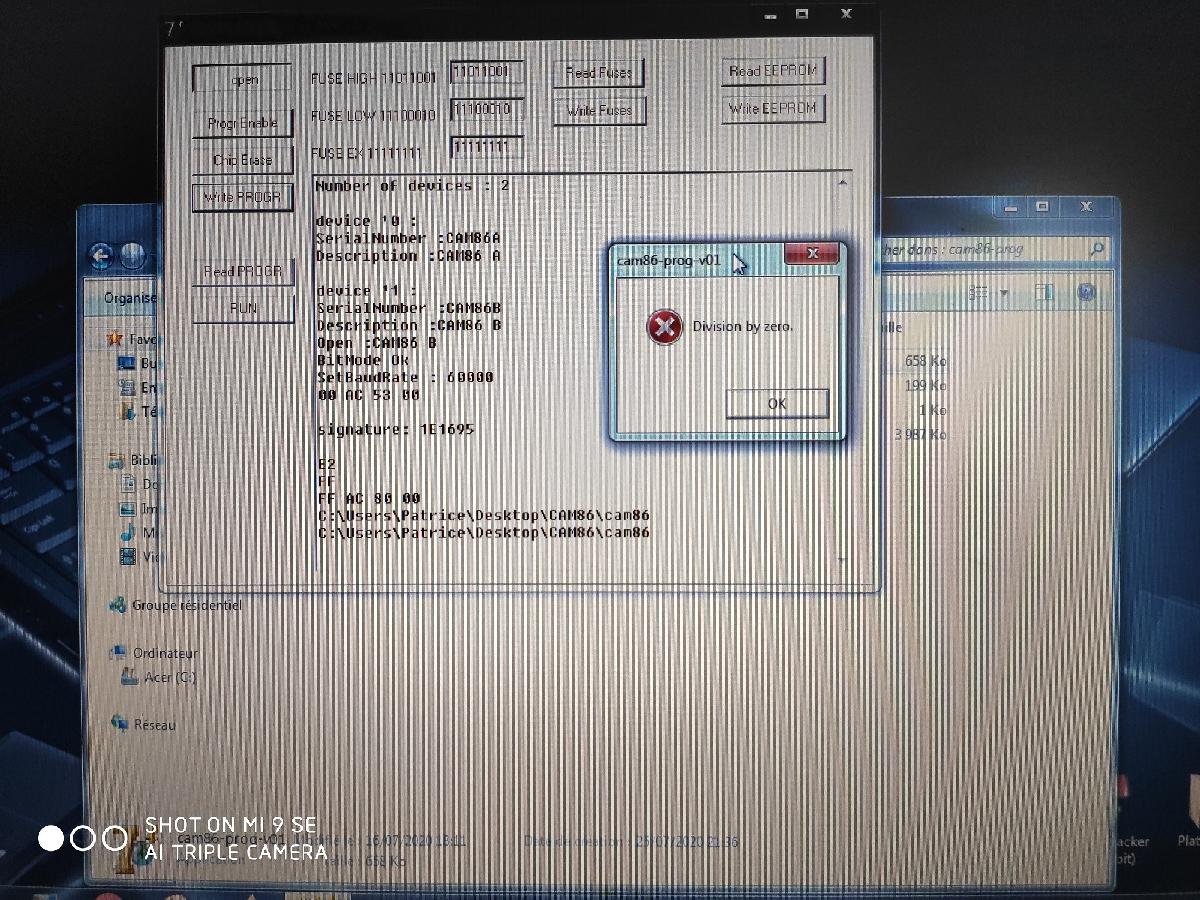

Voilà ce que j'ai quand je veux balancer le fichier CAM86.hex



[kelvin]

Je viens de voir que l'ATMEGA n’apparaît pas  à la suite de la signature, pourtant je ne l'ai pas maltraité en le soudant et les soudures sont bonnes.

Mystère, une idée ?

[Greg34]

@kelvin,



Essayes à nouveau en faisant "executer en mode administrateur"

Si tu aimes l'aventure, tu peux essayer aussi avec ce package que j'avais refait : cam86-prog.zip

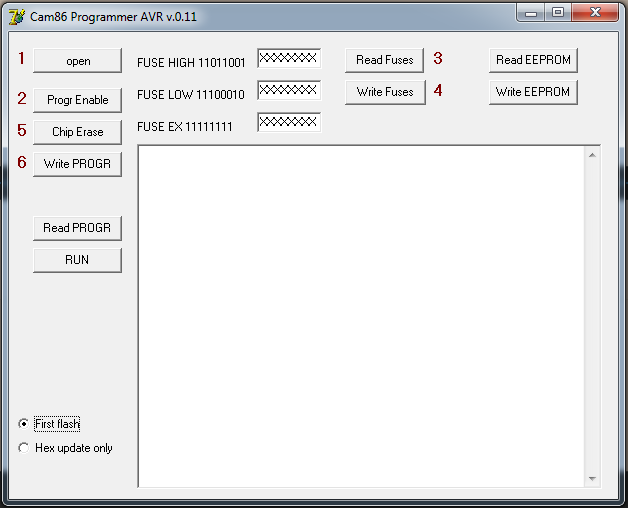

Ou sinon, il faut bien respecter cet ordre :



N'hésites pas aussi à tester d'autres ports usb et d'autres alim le cas échéant + changer de câble usb.

Modifié 26 juillet 2020 par Greg34

[Greg34]

@kelvin,



j'ai oublié de préciser ... je t'ai mis le cam86.hex (la V1) dans le zip.

[kelvin]

Merci pour ton aide, j'ai toujours le méssage " division par zero"  🤔

[Greg34]

@kelvin,



Même avec le cam86.hex ?

Ce qui est bizarre, de souvenir, j'avais eu le même pb au début ...

Sinon essayes avec mon package, en activant "First flash" ? (en respectant l'ordre des actions)

Modifié 26 juillet 2020 par Greg34

[kelvin]

Oui je viens de re-tester toujours pareil.

Ce qui est bizarre c'est que ATmega328P n'apparaît pas à la suite de signature !?

[kelvin]

J'ai oublié de dire qu'à la programmation du FT je n'avais pas non plus device 1

[Greg34]

Je viens de tester avec ma cam et la signature s'affiche quand je clique sur "Prog Enable"

[kelvin]

Je suis dans la m...e ! pourtant j'ai tout bien fait comme l'a dit Pat et bien suivi le tuto 😭

[Greg34]

Rien de grave, ça se trouve c'est pas grand chose



Reprends tout depuis le début tranquillement mais cette fois-ci en te basant sur cette page : http://astroccd.org/2016/09/cam86-software-pack-01/

traducteur obligé



En espérant qu'une bonne âme prenne le relais car je retourne faire mon bassin



[kelvin]

En tous cas merci de ton aide !

[Greg34]

Je me disais bien que j'avais déjà vu ce problème ...

Relis cette partie au cas ou : https://www.webastro.net/forums/topic/148427-camera-ccd-fabriqué-maison-cam86/page/37/



Essayes quand même de voir avec le camview par curiosité ?



(Je retourne au bassin ! :D)

[kelvin]

En relisant le sujet, l'atmega livré est un 328 PB C'est bon ? Parait que le B est en trop.
