Camera CCD fabriqué maison "CAM86"

[kelvin]

Je viens de trouver la solution , il faut le  cam86 AVR Version 0,2 qui supporte le 328 PB par contre où le trouver ?

[Greg34]

(Le bassin attendra demain, j'ai plus de ciment xD)



Pour info, j'ai pris cette version : https://www.mouser.fr/ProductDetail/Microchip-Technology-Atmel/ATMEGA328P-AU?qs=K8BHR703ZXiCmmgp6%2FGNmQ%3D%3D



il y a une heure, kelvin a dit :

cam86 AVR Version 0,2 qui supporte le 328 PB par contre où le trouver ?



Je regarde ce soir, j'ai le 51 sur la table (par contre, ça me parle pas)

[pagpatrice]

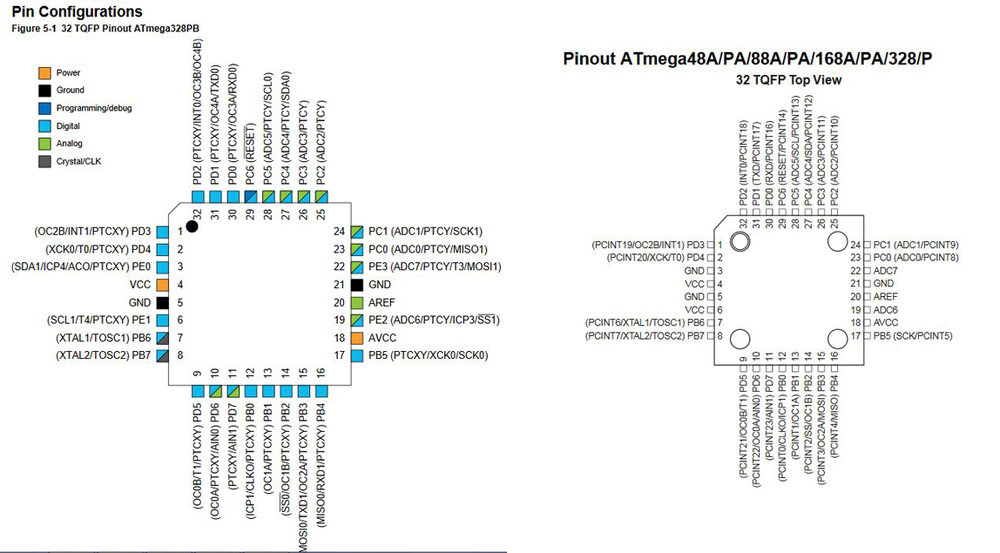

@kelvinTu l'as ICI; par contre ATTENTION à utiliser uniquement si tu est sûr que c'est un PB et les pins 6 et 3 sont différentes donc à faire sauter sinon ça va fumer:





il y a 3 minutes, Greg34 a dit :

(par contre, ça me parle pas)

Normal, il est sorti qu'en 1 seul exemplaire et je le donne sur demande  pour eviter les erreurs.

Modifié 26 juillet 2020 par pagpatrice

[kelvin]

Ah ! GRAND MERCI Patrice, tu es mon sauveur ! Je vais étudier ça dès que ma femme sera couchée.

Elle m'a dit : " ah non tu vas pas remettre ça, t'y étais déjà toute la journée !"

[Greg34]

il y a une heure, pagpatrice a dit :

Normal, il est sorti qu'en 1 seul exemplaire et je le donne sur demande  pour eviter les erreurs.



C'est clair !



Bien vu pour les pins 6&3, il risque de pas aimer l'Atmega (quoique ? ça dépend de l'état des ports ? Kelvin l'a déjà mis sous tension, je pense qu'il est encore vivant ? mais bon dans le doute, vaut mieux les couper ou le remplacer par la bonne version -> à récup sur un arduino le cas échéant 😃 )

[kelvin]

Il y a 1 heure, Greg34 a dit :



C'est clair !



Bien vu pour les pins 6&3, il risque de pas aimer l'Atmega (quoique ? ça dépend de l'état des ports ? Kelvin l'a déjà mis sous tension, je pense qu'il est encore vivant ? mais bon dans le doute, vaut mieux les couper ou le remplacer par la bonne version -> à récup sur un arduino le cas échéant 😃 )



J'ai des nanos et des ounos mais ce sont pas les mêmes formats .



J'aime bien ce bricolage, il y a toujours de quoi contourner les problèmes, enfin sans votre aide précieuse  j'aurais déjà abandonné, encore merci !

J'espère que je ferais mieux pour la partie boitier et refroidissement.

Mais la prochaine cam86 fonctionnera du premier coup. Je me suis fais la main sur les soudures des cms et le besoin de les soigner à l'avenir  et ne pas mélanger soudures au plomb et Bismuth " les températures de fusion ne sont pas les mêmes" , le lavage de la carte après soudure est très important. Le choix des composants... " bon là c'est pas trop ma faute".

Je pense que j'ai accumulé toutes les conneries à ne pas faire et j'ai pas encore fini la carte  et pourtant j'ai bien suivi le  de Patrice.

Alors si il y en a d'autre à se lancer dans l'aventure, faites pas les mêmes conneries que moi. Je vais servir d'exemple à ne pas suivre.

Je me réconforte dans l'adage " c'est en forgeant qu'on devient forgeron" ou bien encore " qui ne fait rien ..." y en a d'autres .

Le suspens est insoutenable :  l' ATmega a t'il survécu  ? Ou va t'il falloir le remplacer ?

La suite de l'aventure dans le prochain épisode





[pagpatrice]

Il y a 6 heures, kelvin a dit :

l' ATmega a t'il survécu  ? Ou va t'il falloir le remplacer ?

Oui il aura survecu, s'il existe un programer V2 c'est qu'un autre a fait la même connerie et devinne pourquoi il est dans mes affaires

[kelvin]

Ah ben oui, je devine....😄

J'attends ton acceptation pour le télécharger.

[pagpatrice]

Il y a 4 heures, kelvin a dit :

Ah ben oui, je devine....😄

J'attends ton acceptation pour le télécharger.

Dsl je pensais avoir mis un lien direct, normalement c'est bon sinon dit moi...

[kelvin]

Merci Patrice pour le programmer V2 j'ai déssoudé les deux papates 3 et 6 les deux autres sont connectées à rien.

La programmation s'est passée sans problème

Mais suite des galères, j'installe le pilote ascom et je lance CAM86-View l'exposition à 0ms et gain et offset à 0 j'appuie sur GET IMG et devinez quoi ?

Ben photo noir. Cette phase est bien sans avoir soudé les reste des composants on est d'accord ?

Alors bon c'est reparti pour une prise de Tête.

[lordzurp]

t'as monté le capteur ?

[pagpatrice]

il y a 51 minutes, kelvin a dit :

les deux autres sont connectées à rien.

quelle deux autres ?????



il y a 52 minutes, kelvin a dit :

Cette phase est bien sans avoir soudé les reste des composants on est d'accord ?

toi, tu as lu la notice en diagonale  et la phase 3 elle est la pour faire jolie , monte le reste des composants.

il y a 54 minutes, lordzurp a dit :

t'as monté le capteur ?

surtout pas à ce stade !

[Greg34]

@kelvin ? t'avais pas fait la phase 3 ?



(désolé, mais j'ai le 51 qui est ressorti par les narines !)



D'ailleurs, vous connaissez la différence entre un pastis 51 et un 69 ?

Révélation

Le goût !





[kelvin]



il y a 6 minutes, pagpatrice a dit :

Quelle deux autres ?????

Les deux autres pattes 19 et 22 de l'atmega

Ah bon, pourtant ici : https://www.diycam.fr/index.php/fr/10-all/software/2-cam86-installation-et-programmation

à la suite de l'étape 3- donc 4- 4- Installez le pilote ASCOM, branchez la CAM et utilisez le Cam86-view pour voir si tout va bien; pour la première image faites-la avec un temps de pose de 0ms cela vous permettra d’évaluer le Bruit électronique en cochant la case information mais aussi de voir si rien ne pose problème, si tout va bien l’histogramme devrait prendre la forme d'une belle courbe (voir en dessous), si c'est le cas montez le capteur, sinon il y a un souci!!!

à aucun moment je lis installer le reste des composants .

[Greg34]

à l’instant, kelvin a dit :

à aucun moment je lis installer le reste des composants .



C'est vrai qu'avec toutes ces docs, on s'y perd un peu.

Oui tu peux monter le reste (sauf le capteur), ensuite tu fais un screen de l'histo avec les info cochées

[pagpatrice]

il y a 20 minutes, kelvin a dit :



Les deux autres pattes 19 et 22 de l'atmega

Ah bon, pourtant ici : https://www.diycam.fr/index.php/fr/10-all/software/2-cam86-installation-et-programmation

à la suite de l'étape 3- donc 4- 4- Installez le pilote ASCOM, branchez la CAM et utilisez le Cam86-view pour voir si tout va bien; pour la première image faites-la avec un temps de pose de 0ms cela vous permettra d’évaluer le Bruit électronique en cochant la case information mais aussi de voir si rien ne pose problème, si tout va bien l’histogramme devrait prendre la forme d'une belle courbe (voir en dessous), si c'est le cas montez le capteur, sinon il y a un souci!!!

à aucun moment je lis installer le reste des composants .

parce que cette page est "installation et programation", le site a été fait un peu au fur et à mesure avec des morceaux du forum pour faire au plus vite car il y a eu un moment ça devenait compliquer de suivre 3 forums sans s'emmeler les pinceaux, et la partie "soudure des composants" (lien que j'ai mis plus haut) pas en dernier mais presque, justement pour simplifier un peu.

Modifié 27 juillet 2020 par pagpatrice

[kelvin]

Ah ben je m'en doutais un peu, j'ai grillé une étape.

Je me disais aussi comment avoir une image sans le reste des composants ? oui j'avais bien compris sans le capteur !

Mais pour ce soir c'est relâche, dure journée de boulot aujourd'hui et je vais aller me détendre un peu dans le jaccuzi .Il fait encore 34°C.

Merci les gars pour votre ténacité et votre indulgence.



[kelvin]

Le 26/07/2020 à 18:32, Greg34 a dit :

(Le bassin attendra demain, j'ai plus de ciment xD)



Ben Greg, je croyais que tu avais fini ? ou alors quelqu'un t'a dit ce serait bien maintenant de rajouter ça puis ça puis ...

Il y a 3 heures, Greg34 a dit :

D'ailleurs, vous connaissez la différence entre un pastis 51 et un 69 ?

Le quel préfères tu ?  ok ok

[Greg34]

Il y a 9 heures, kelvin a dit :

Ben Greg, je croyais que tu avais fini ? ou alors quelqu'un t'a dit ce serait bien maintenant de rajouter ça puis ça puis ...



Penses-tu ! je vais faire de la fausse roche, cascade etc ... j'en ai encore pour un moment (ça tombe bien, 5 semaines de congés !)



Il y a 9 heures, kelvin a dit :

Le quel préfères tu ?  ok ok





Bon alors, elle est finie ce soir cette cam ?

[stefaco]

Bonjour, a tous après en avoir déjà discuté avec Greg34, j ai la possibilité de CNC avec un amis expatrié... Donc coût peu cher.. Si vous avez des 3d prêt en ts genre.. je peux faire chiffrer ça.. Ttes questions en MP, Merci

[Greg34]

C'est clair qu'avec une CNC, ça ouvre des portes sur les possibilités de réalisation du boitier.

Choix de l'encombrement, disposition des connecteurs, doigt intégré, hublot étanche, boitier étanche et j'en passe





[kelvin]

Bon eh bien j'ai encore fait de la m...e



[pagpatrice]

il y a 35 minutes, kelvin a dit :

Bon eh bien j'ai encore fait de la m...e





On est bien d'accord que tu as pris le pilote et driver 1?

[kelvin]

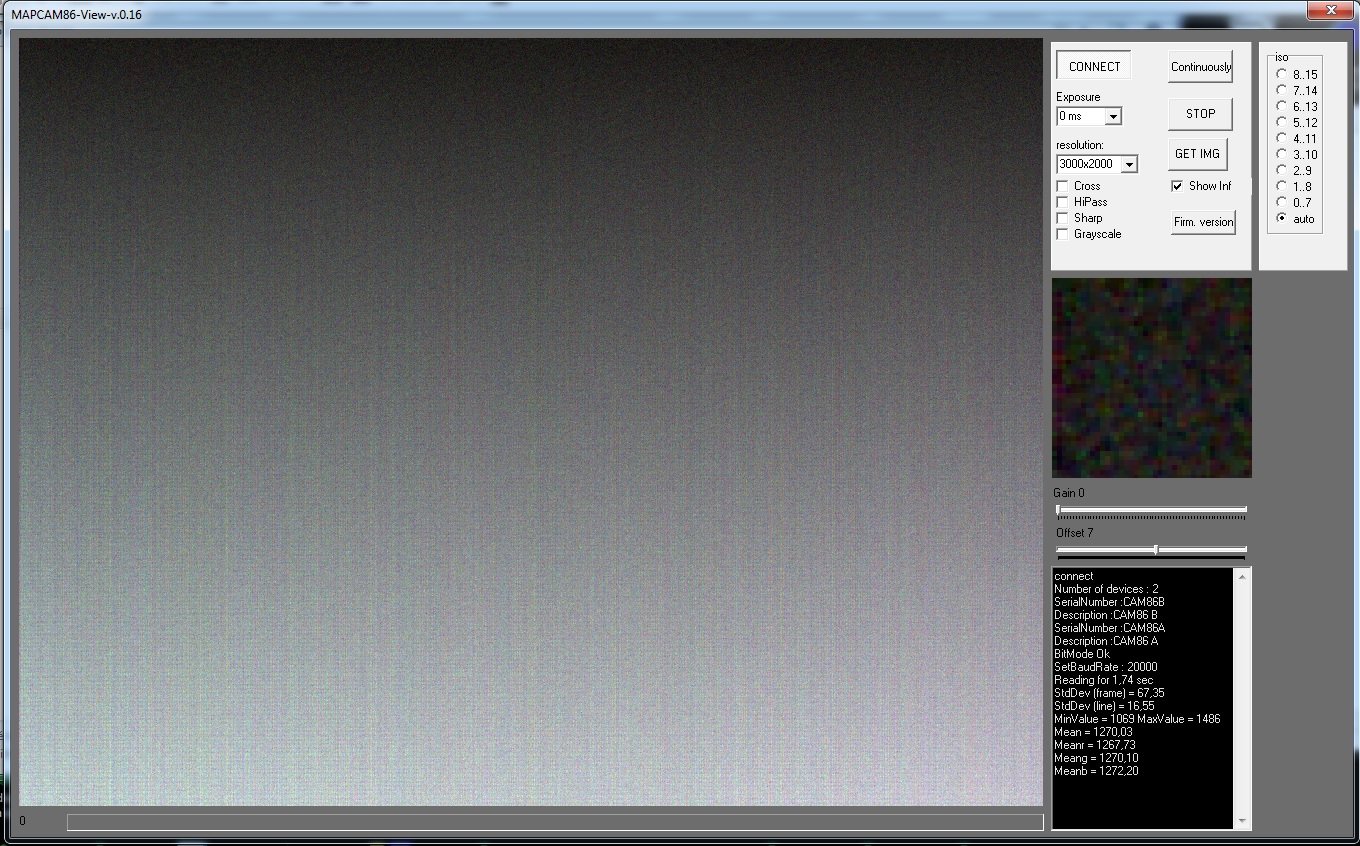

J'ai utilisé Camiew et cliqué sur Get IMG en prenant bien soin de mettre tout à zero. J'ai encore oublié un truc ?

[Greg34]

Essayes avec cette version  et dis nous ce que tu as dans le log ? Project1.exe

Tu le lances à côté de l'autre exe dans le même dossier (c'est une béta, par contre j'affiche pas l'histo dans cette version...enfin pas encore sous la forme déjà connue).







[kelvin]

Je précise que c'est sans le capteur, le pilote ascom est installé et j'ai pris les fichiers du pack.

Mais dans le doute ( J'ai téléchargé tellement de trucs) demain je refait la programmationde l'ATMEGA je désinstalle le pilote ascom et réinstalle celui du pack ainsi que le fichier hex. pour l'ATMEGA.

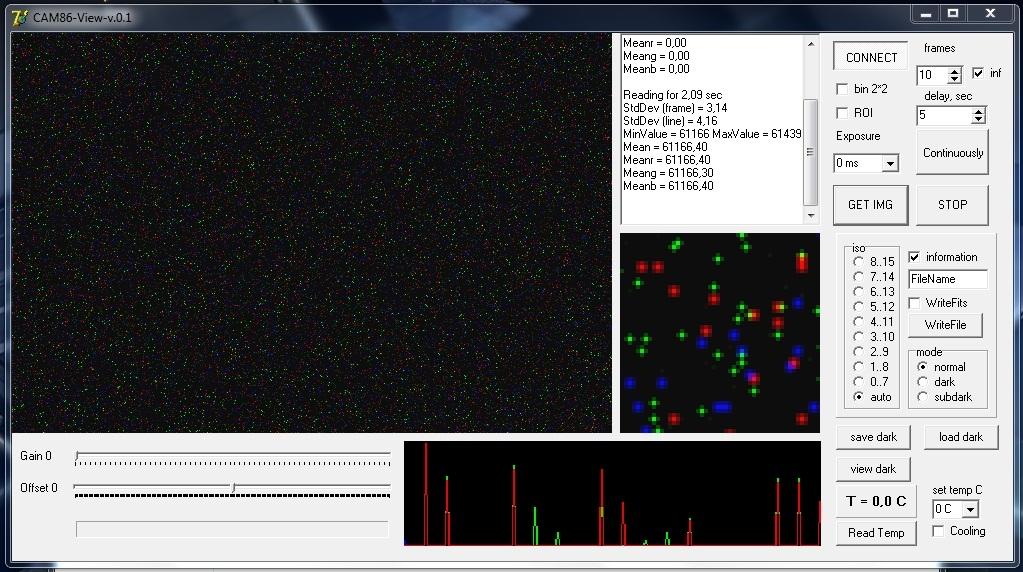

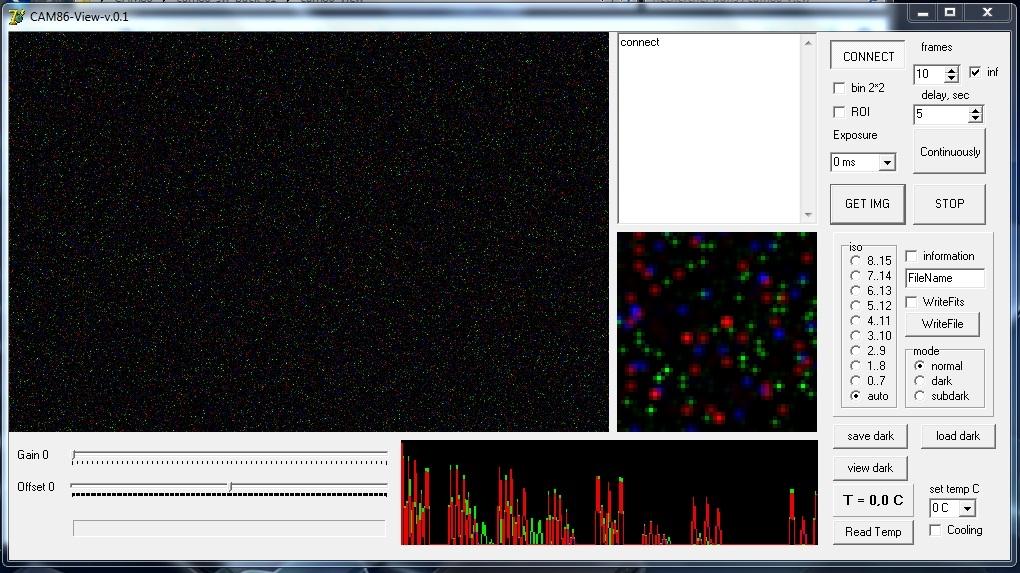

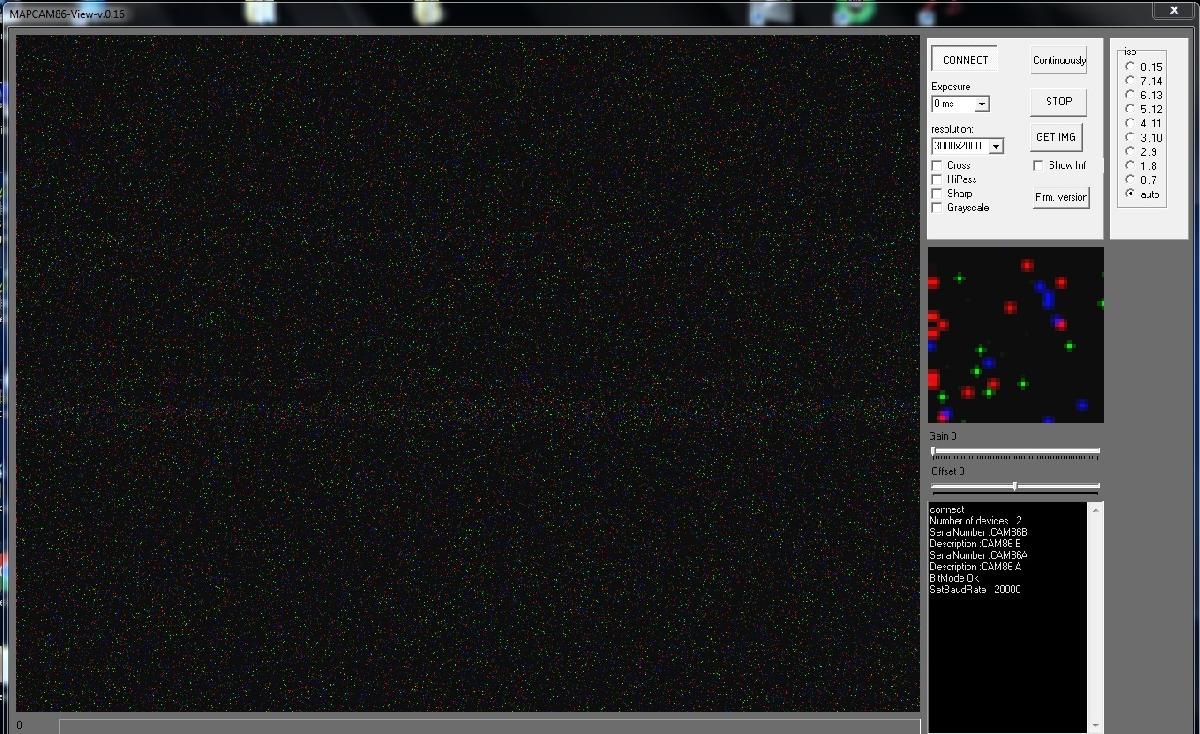

voilà les images.











[Greg34]

@kelvin,

Le pilote ASCOM est le driver pour piloter la cam avec d'autres logiciels (On va le mettre de côté pour le moment histoire de pas s'embrouiller).

Comme disait @pagpatrice, essayes de forcer ces drivers dans le doute pour le FTDI : http://astroccd.org/wp-content/uploads/2014/10/CDM-2.08.24-WHQL-Certified.zip

Pour moi, la prog du FTDI est ok, les 2 interfaces sont bien présentes et connectées à la bonne vitesse.

J'ai l'impression que ton cam86.hex n'est pas chargé ?cam86_v01.hex



Courage ! tu es y presque ;)

[pagpatrice]

Dans l'immédiat le pilote Ascom on s'en fou, il faut être sur que le .hex est le bon.

Quelle est la consommation de la caméra?

@Greg34 le pilote ftdi est est bon sinon il aurait pas pu envoyer le firmware dans le méga...

@kelvin question con, tu as pas soudé C15 et C16 au moins?

Modifié 29 juillet 2020 par pagpatrice

[kelvin]

Non C15 et C16 ne sont pas soudés, la j'ai bien lu le manouel.

Par contre le  DD4 à la place du AD811 j'ai un EL5166 cela peut-il jouer ?

Si j'ai bien compris la doc suivante je dois faire une modif sur la carte.



amp mod.txt

Modifié 29 juillet 2020 par kelvin

[Greg34]

il y a une heure, kelvin a dit :

Par contre le  DD4 à la place du AD811 j'ai un EL5166 cela peut-il jouer ?



Ah ben Môssieur fait déjà du tunning !

Franchement ce CI a l'air sympa ! mais suis pas assez calé pour faire cette modif.

Ce que je vois, c'est que ton EL5166 doit fonctionner avec une tension <12 et que là, on est sur du 15V pour l'AD811.

Peut être en modifant R7 mais ça va modifier la valeur de l'AD9826 au niveau de la broche 24 (on dirait que R7 & R8 est un pont diviseur de tension ?)
